Щиток та пов’язка для його закріплення

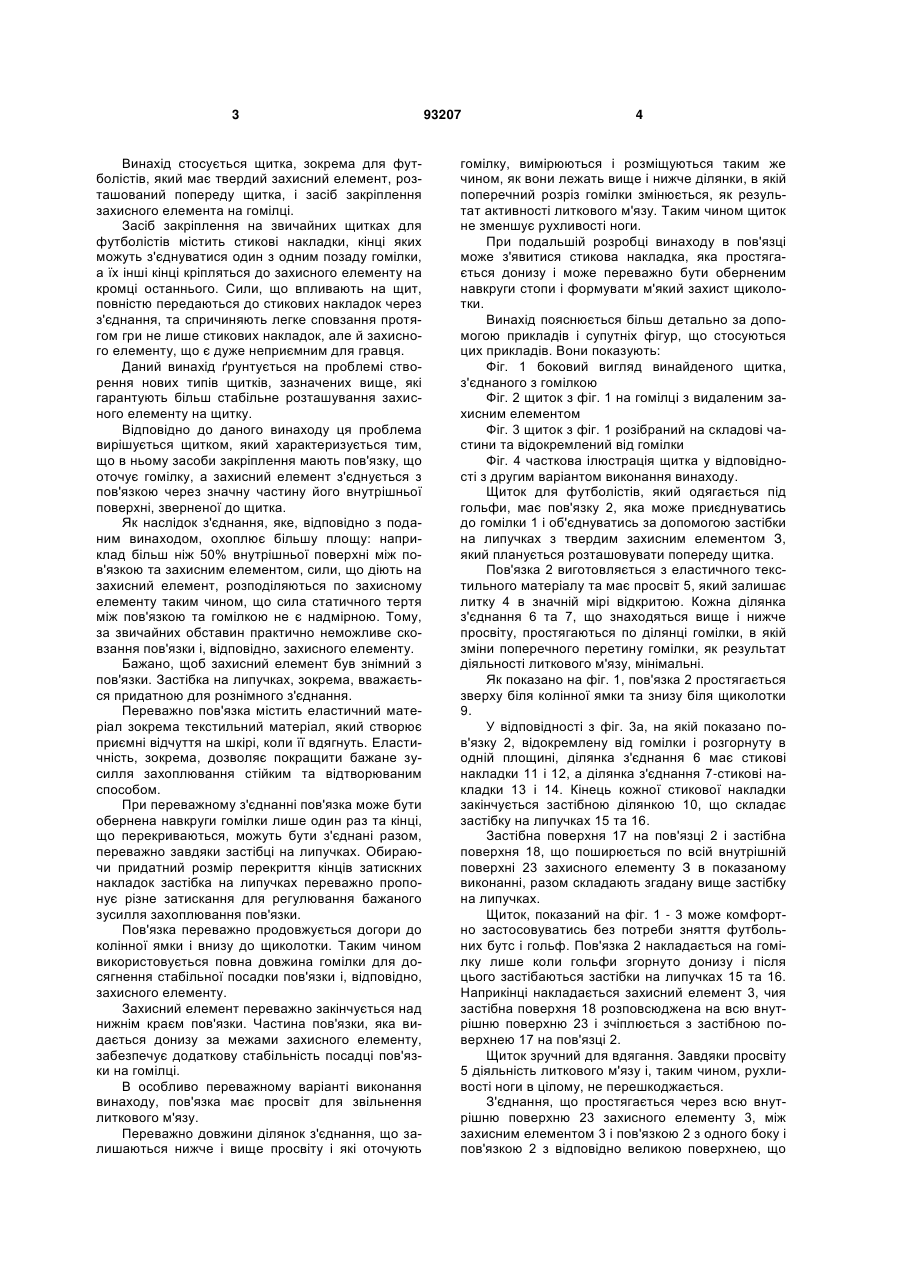

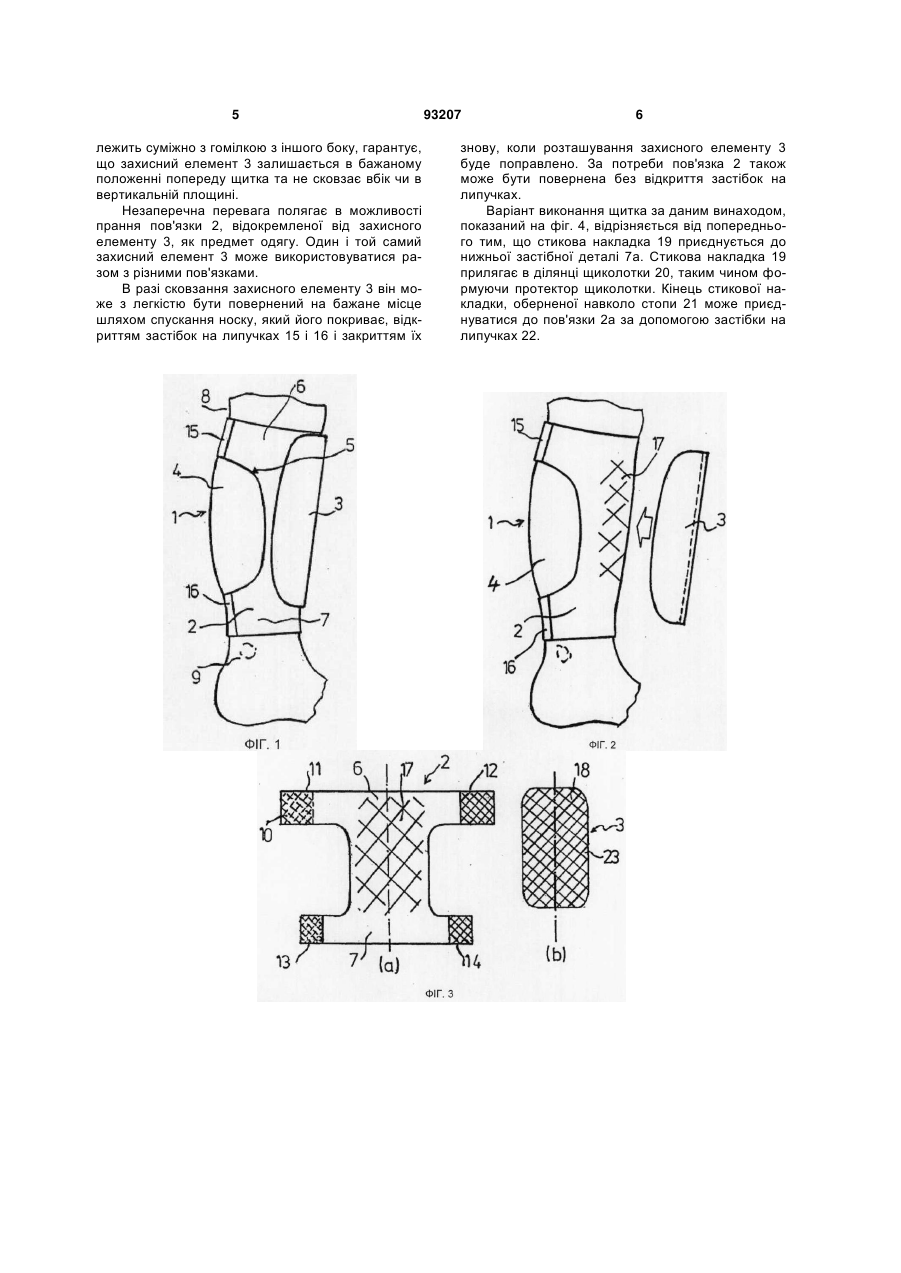

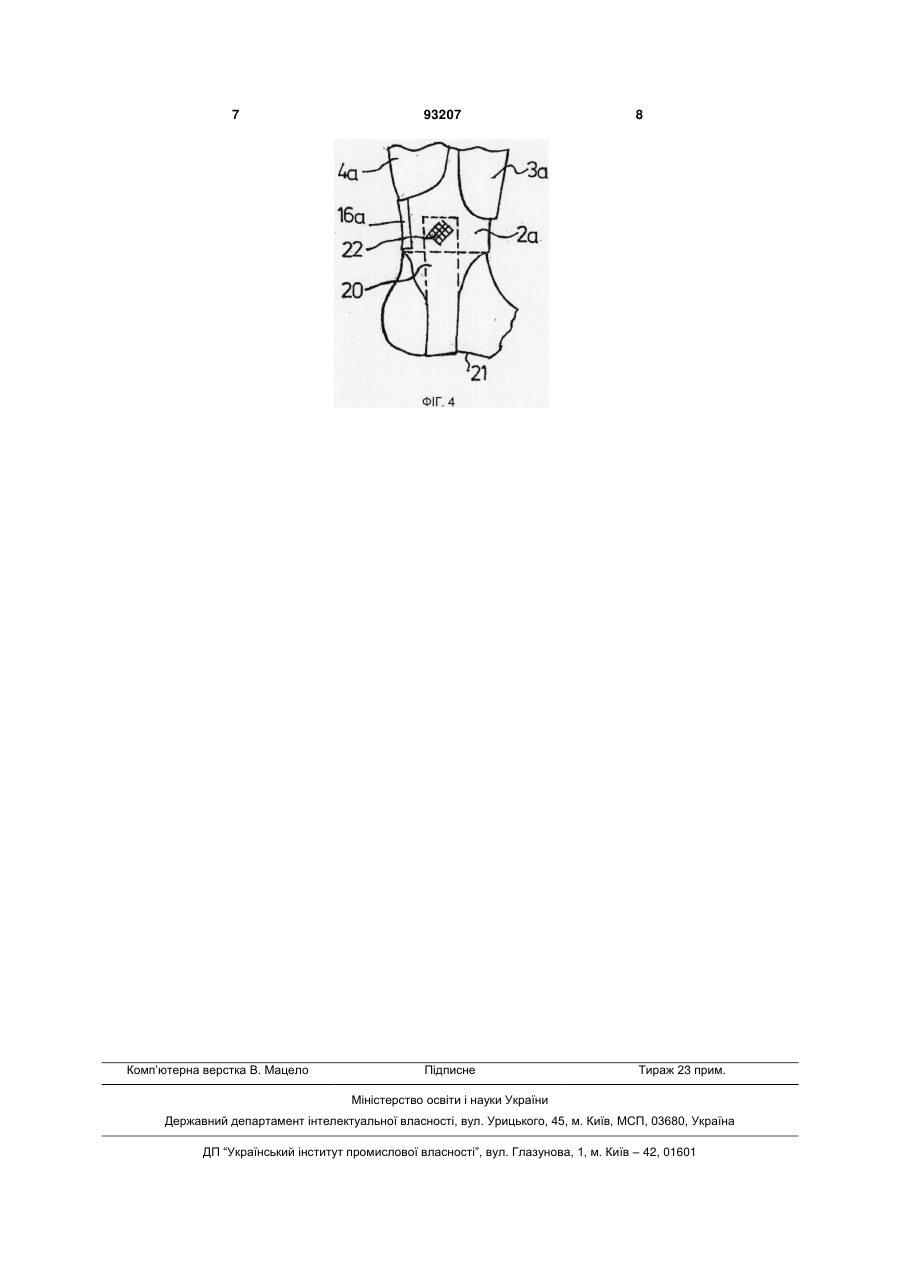

1. Щиток, зокрема для футболістів, що включає твердий захисний елемент (3), що розташований попереду щитка користувача, та засоби для закріплення захисного елемента до гомілки (1) користувача, причому засоби закріплення мають пов'язку (2), що оточує принаймні частину гомілки (1) користувача, захисний елемент (3) роз'ємно з'єднаний з пов'язкою (2) через значну частину його внутрішньої поверхні (18), зверненої до щитка (1) користувача, причому це з'єднання виконано з можливістю розподілення сил, що діють на захисний елемент (3), для запобігання надмірності сил статичного тертя між пов'язкою та гомілкою, який відрізняється тим, що пов'язка (2) має отвір (5), який залишає литку (4) користувача вільною, при цьому ділянки з'єднань (6, 7), що знаходяться вище і нижче отвору (5), простягаються по ділянці гомілки, в якій зміни поперечного перерізу гомілки, у результаті діяльності литкового м'яза, мінімальні, розташовані біля колінної ямки і щиколотки користувача і мають довжину, достатню для вільної діяльності литкового м'яза. 2 (19) 1 3 Винахід стосується щитка, зокрема для футболістів, який має твердий захисний елемент, розташований попереду щитка, і засіб закріплення захисного елемента на гомілці. Засіб закріплення на звичайних щитках для футболістів містить стикові накладки, кінці яких можуть з'єднуватися один з одним позаду гомілки, а їх інші кінці кріпляться до захисного елементу на кромці останнього. Сили, що впливають на щит, повністю передаються до стикових накладок через з'єднання, та спричиняють легке сповзання протягом гри не лише стикових накладок, але й захисного елементу, що є дуже неприємним для гравця. Даний винахід ґрунтується на проблемі створення нових типів щитків, зазначених вище, які гарантують більш стабільне розташування захисного елементу на щитку. Відповідно до даного винаходу ця проблема вирішується щитком, який характеризується тим, що в ньому засоби закріплення мають пов'язку, що оточує гомілку, а захисний елемент з'єднується з пов'язкою через значну частину його внутрішньої поверхні, зверненої до щитка. Як наслідок з'єднання, яке, відповідно з поданим винаходом, охоплює більшу площу: наприклад більш ніж 50% внутрішньої поверхні між пов'язкою та захисним елементом, сили, що діють на захисний елемент, розподіляються по захисному елементу таким чином, що сила статичного тертя між пов'язкою та гомілкою не є надмірною. Тому, за звичайних обставин практично неможливе сковзання пов'язки і, відповідно, захисного елементу. Бажано, щоб захисний елемент був знімний з пов'язки. Застібка на липучках, зокрема, вважається придатною для рознімного з'єднання. Переважно пов'язка містить еластичний матеріал зокрема текстильний матеріал, який створює приємні відчуття на шкірі, коли її вдягнуть. Еластичність, зокрема, дозволяє покращити бажане зусилля захоплювання стійким та відтворюваним способом. При переважному з'єднанні пов'язка може бути обернена навкруги гомілки лише один раз та кінці, що перекриваються, можуть бути з'єднані разом, переважно завдяки застібці на липучках. Обираючи придатний розмір перекриття кінців затискних накладок застібка на липучках переважно пропонує різне затискання для регулювання бажаного зусилля захоплювання пов'язки. Пов'язка переважно продовжується догори до колінної ямки і внизу до щиколотки. Таким чином використовується повна довжина гомілки для досягнення стабільної посадки пов'язки і, відповідно, захисного елементу. Захисний елемент переважно закінчується над нижнім краєм пов'язки. Частина пов'язки, яка видається донизу за межами захисного елементу, забезпечує додаткову стабільність посадці пов'язки на гомілці. В особливо переважному варіанті виконання винаходу, пов'язка має просвіт для звільнення литкового м'язу. Переважно довжини ділянок з'єднання, що залишаються нижче і вище просвіту і які оточують 93207 4 гомілку, вимірюються і розміщуються таким же чином, як вони лежать вище і нижче ділянки, в якій поперечний розріз гомілки змінюється, як результат активності литкового м'язу. Таким чином щиток не зменшує рухливості ноги. При подальшій розробці винаходу в пов'язці може з'явитися стикова накладка, яка простягається донизу і може переважно бути оберненим навкруги стопи і формувати м'який захист щиколотки. Винахід пояснюється більш детально за допомогою прикладів і супутніх фігур, що стосуються цих прикладів. Вони показують: Фіг. 1 боковий вигляд винайденого щитка, з'єднаного з гомілкою Фіг. 2 щиток з фіг. 1 на гомілці з видаленим захисним елементом Фіг. 3 щитокз фіг. 1 розібраний на складові частини та відокремлений від гомілки Фіг. 4 часткова ілюстрація щитка у відповідності з другим варіантом виконання винаходу. Щиток для футболістів, який одягається під гольфи, має пов'язку 2, яка може приєднуватись до гомілки 1 і об'єднуватись за допомогою застібки на липучках з твердим захисним елементом З, який планується розташовувати попереду щитка. Пов'язка 2 виготовляється з еластичного текстильного матеріалу та має просвіт 5, який залишає литку 4 в значній мірі відкритою. Кожна ділянка з'єднання 6 та 7, що знаходяться вище і нижче просвіту, простягаються по ділянці гомілки, в якій зміни поперечного перетину гомілки, як результат діяльності литкового м'язу, мінімальні. Як показано на фіг. 1, пов'язка 2 простягається зверху біля колінної ямки та знизу біля щиколотки 9. У відповідності з фіг. 3а, на якій показано пов'язку 2, відокремлену від гомілки і розгорнуту в одній площині, ділянка з'єднання 6 має стикові накладки 11 і 12, а ділянка з'єднання 7-стикові накладки 13 і 14. Кінець кожної стикової накладки закінчується застібною ділянкою 10, що складає застібку на липучках 15 та 16. Застібна поверхня 17 на пов'язці 2 і застібна поверхня 18, що поширюється по всій внутрішній поверхні 23 захисного елементу З в показаному виконанні, разом складають згадану вище застібку на липучках. Щиток, показаний на фіг. 1 - 3 може комфортно застосовуватись без потреби зняття футбольних бутс і гольф. Пов'язка 2 накладається на гомілку лише коли гольфи згорнуто донизу і після цього застібаються застібки на липучках 15 та 16. Наприкінці накладається захисний елемент 3, чия застібна поверхня 18 розповсюджена на всю внутрішню поверхню 23 і зчіплюється з застібною поверхнею 17 на пов'язці 2. Щиток зручний для вдягання. Завдяки просвіту 5 діяльність литкового м'язу і, таким чином, рухливості ноги в цілому, не перешкоджається. З'єднання, що простягається через всю внутрішню поверхню 23 захисного елементу 3, між захисним елементом 3 і пов'язкою 2 з одного боку і пов'язкою 2 з відповідно великою поверхнею, що 5 лежить суміжно з гомілкою з іншого боку, гарантує, що захисний елемент 3 залишається в бажаному положенні попереду щитка та не сковзає вбік чи в вертикальній площині. Незаперечна перевага полягає в можливості прання пов'язки 2, відокремленої від захисного елементу 3, як предмет одягу. Один і той самий захисний елемент 3 може використовуватися разом з різними пов'язками. В разі сковзання захисного елементу 3 він може з легкістю бути повернений на бажане місце шляхом спускання носку, який його покриває, відкриттям застібок на липучках 15 і 16 і закриттям їх 93207 6 знову, коли розташування захисного елементу 3 буде поправлено. За потреби пов'язка 2 також може бути повернена без відкриття застібок на липучках. Варіант виконання щитка за даним винаходом, показаний на фіг. 4, відрізняється від попереднього тим, що стикова накладка 19 приєднується до нижньої застібної деталі 7а. Стикова накладка 19 прилягає в ділянці щиколотки 20, таким чином формуючи протектор щиколотки. Кінець стикової накладки, оберненої навколо стопи 21 може приєднуватися до пов'язки 2а за допомогою застібки на липучках 22. 7 Комп’ютерна верстка В. Мацело 93207 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
