Щиток квартирний

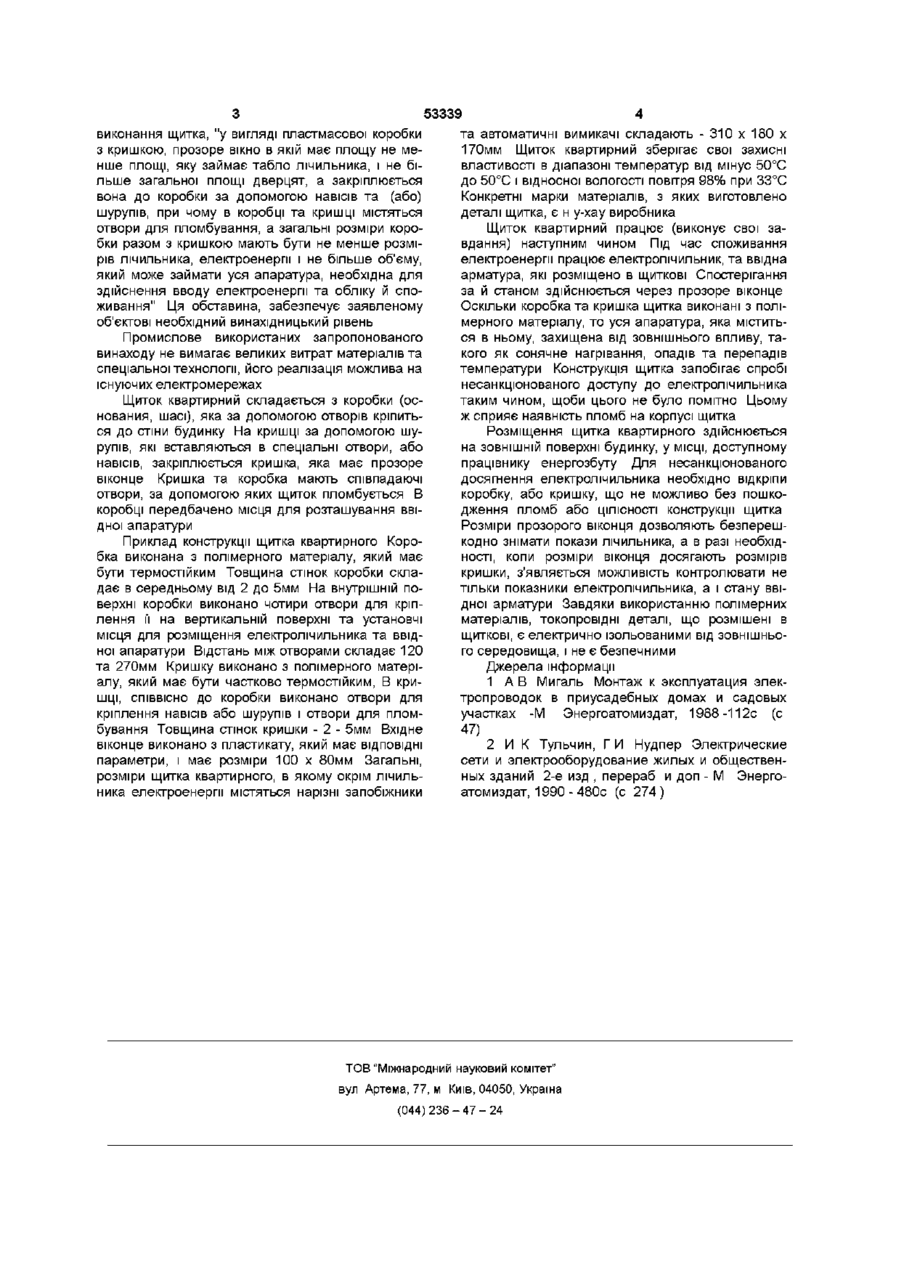

Щиток квартирний, що містить шасі, на якому розміщені лічильник та апаратура захисту групової лінії квартирної мережі, дверцята, які мають віконце напроти лічильника, який відрізняється Винахід відноситься до пристроїв розподільчих для підводу електроенергії в будівлі і може бути використаний при підключенні споживачів електроенергії до ЛІНІЙ електропередачі Відомий ЩИТОК квартирний, що міститься безпосередньо в квартирі [1], на основі якого встановлено розподільчу арматуру автоматичні вимикачі та однополюсні нарізні запобіжники, пакетний вимикач та лічильник (с 47) Недоліком такого щитка, для квартирного вводу є його незахищеність від несанкціонованого доступу споживачів до лічильника, з метою зменшення обліку спожитої електроенергії Найбільш близьким до винаходу є щиток квартирний, на шасі якого містяться лічильник та апаратура захисту (запобіжники) групової лінії квартирної мережі Щиток закривається металевими дверцятами, які мають скляне віконце напроти лічильника і закриваються на защіпку [2] Недоліком такого квартирного щитка є його незахищеність від несанкціонованого доступу до лічильника з метою зменшення обліку спожитої електроенергії, а також металеве шасі та дверцята, які потрібно заземлювати на контур заземлення Крім того, доступ персоналу енергозбуту до лічильника ускладнений через розміщення його в квартирі Завданням запропонованого винаходу є забезпечення захисту від несанкціонованого доступу споживачів електроенергії до електролічильника з метою зменшення обліку спожитої електроенергії, тим, що щиток виконано у вигляді пластмасової коробки з кришкою, прозоре вікно в якій має площу не менше площі, яку займає табло лічильника, і не більше загальної площі дверцят, а закріплюється вона до коробки за допомогою навісів та (або) шурупів, при чому в коробці та кришці містяться отвори для пломбування, а загальні розміри коробки разом з кришкою мають бути не менше розмірів лічильника електроенергії і не більше об'єму, який може займати уся апаратура, необхідна для здійснення вводу електроенергії та обліку и споживання спрощення доступу персоналу енергозбуту до електролічильника та підвищення безпеки користування Вказане завдання досягається тим, що квартирний щиток виконано у вигляді пластмасової коробки з кришкою , яка складається з шасі (коробки) та дверцят, в якій міститься необхідна електроапаратура та лічильник електричний, кришка має прозоре вікно для контролю показань лічильника, площа якого має бути не менша площі, яку займає табло лічильника і не більше загальної площі дверцят, при цьому кришка кріпиться до коробки за допомогою навісів та (або) шурупів Коробка і кришка мають отвори для пломбування Розміри коробку разом з кришкою мають бути не менше розмірів лічильника електроенергії і не більше об'єму, який може займати уся апаратура, необхідна для здійснення вводу електроенергії та обліку и споживання ВІДПОВІДНІСТЬ критерію "новина" запропонованому щитку квартирному забезпечує та обставина, що заявлена сукупність ознак не міститься ні в одному з об'єктів існуючого рівня техніки У винаході запропоновано рішення, принципово нове дня щитків квартирних 3 існуючих інформаційних джерел не слідує, що забезпечення захисту від несанкціонованого доступу споживачів до електролічильника, з метою зменшення обліку спожитої електроенергії, спрощення доступу персоналу енергозбуту до електролічильника та підвищення безпеки користування можливе шляхом CO ГО ГО Ю 53339 виконання щитка, "у вигляді пластмасової коробки з кришкою, прозоре вікно в якій має площу не менше площі, яку займає табло лічильника, і не більше загальної площі дверцят, а закріплюється вона до коробки за допомогою навісів та (або) шурупів, при чому в коробці та кришці містяться отвори для пломбування, а загальні розміри коробки разом з кришкою мають бути не менше розмірів лічильника, електроенергії і не більше об'єму, який може займати уся апаратура, необхідна для здійснення вводу електроенергії та обліку й споживання" Ця обставина, забезпечує заявленому об'єктові необхідний винахідницький рівень Промислове використаних запропонованого винаходу не вимагає великих витрат матеріалів та спеціальної технологи, його реалізація можлива на існуючих електромережах Щиток квартирний складається з коробки (основания, шасі), яка за допомогою отворів кріпиться до стіни будинку На кришці за допомогою шурупів, які вставляються в спеціальні отвори, або навісів, закріплюється кришка, яка має прозоре віконце Кришка та коробка мають співпадаючі отвори, за допомогою яких щиток пломбується В коробці передбачено місця для розташування ввідної апаратури Приклад конструкції щитка квартирного Коробка виконана з полімерного матеріалу, який має бути термостійким Товщина стінок коробки складає в середньому від 2 до 5мм На внутрішній поверхні коробки виконано чотири отвори для кріплення її на вертикальній поверхні та установчі місця для розміщення електролічильника та ввідної апаратури Відстань між отворами складає 120 та 270мм Кришку виконано з полімерного матеріалу, який має бути частково термостійким, В кришці, СПІВВІСНО до коробки виконано отвори для кріплення навісів або шурупів і отвори для пломбування Товщина стінок кришки - 2 - 5мм Вхідне віконце виконано з пластикату, який має ВІДПОВІДНІ параметри, і має розміри 100 х 80мм Загальні, розміри щитка квартирного, в якому окрім лічильника електроенергії містяться нарізні запобіжники та автоматичні вимикачі складають - 310 х 180 х 170мм Щиток квартирний зберігає свої захисні властивості в діапазоні температур від мінус 50°С до 50°С і відносної вологості повітря 98% при 33°С Конкретні марки матеріалів, з яких виготовлено деталі щитка, є н у-хау виробника Щиток квартирний працює (виконує свої завдання) наступним чином Під час споживання електроенергії працює електролічильник, та ввідна арматура, які розміщено в щиткові Спостерігання за й станом здійснюється через прозоре віконце Оскільки коробка та кришка щитка виконані з полімерного матеріалу, то уся апаратура, яка міститься в ньому, захищена від зовнішнього впливу, такого як сонячне нагрівання, опадів та перепадів температури Конструкція щитка запобігає спробі несанкціонованого доступу до електролічильника таким чином, щоби цього не було помітно Цьому ж сприяє наявність пломб на корпусі щитка Розміщення щитка квартирного здійснюється на ЗОВНІШНІЙ поверхні будинку, у МІСЦІ, доступному працівнику енергозбуту Для несанкціонованого досягнення електролічильника необхідно відкріпи коробку, або кришку, що не можливо без пошкодження пломб або ЦІЛІСНОСТІ конструкції щитка Розміри прозорого віконця дозволяють безперешкодно знімати покази лічильника, а в разі необхідності, копи розміри віконця досягають розмірів кришки, з'являється можливість контролювати не тільки показники електролічильника, а і стану ввідної арматури Завдяки використанню полімерних матеріалів, токопровідні деталі, що розмішені в щиткові, є електрично ізольованими від зовнішнього середовища, і не є безпечними Джерела інформації 1 А В Мигаль Монтаж к эксплуатация электропроводок в приусадебных домах и садовых участках -М Энергоатомиздат, 1988 -112с (с 47) 2 И К Тульчин, Г И Нудпер Электрические сети и электрооборудование жилых и общественных зданий 2-е изд , перераб и доп - М Энергоатомиздат, 1990 - 480с (с 274) ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
