Щиток, що захищає стопу

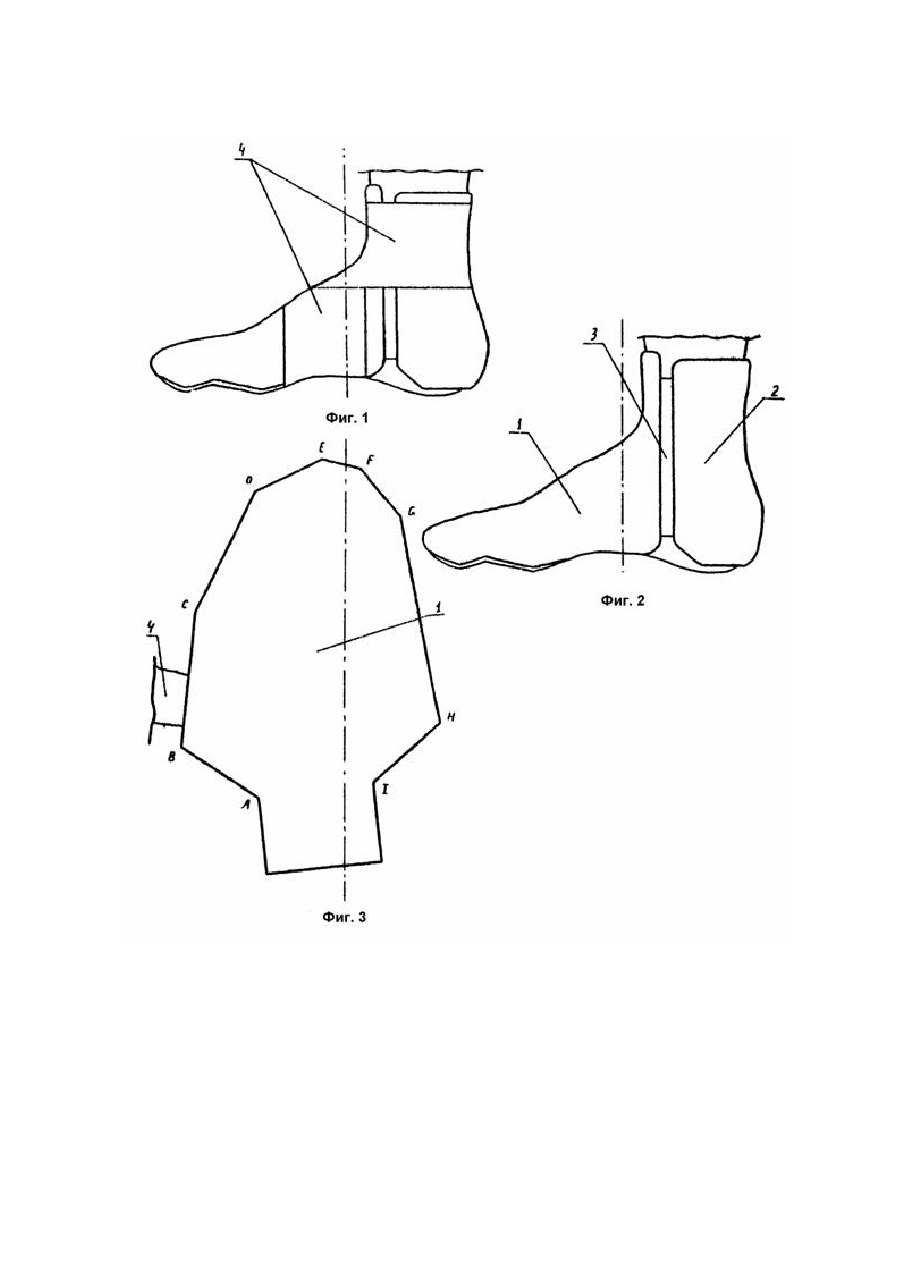

Изобретение относится к области защитных приспособлений для ног. Используется в спортивных играх отдельных видах спорта, в которых допускаются удары по ногам или удары ногами. Известны гетры с ударной поверхностью, изготовленные из ударогасящих материалов, защищающих тыльную поверхность стопы и ниж нюю часть голени (Козлова В.И. Анатомия человека, 1978. - С.210, р.149) спортсмена (Патент США №4769854, кл. A41D13/00, 1988). Недостатком выше указанных гетров являются открытые пальцы ног. Это приводит к травмам пальцев при ударах по ногам или к травмам спортсмена терпящего удары ногами. Была сделана попытка защитить пальцы от травм при ударах по ногам или спортсмена, от травм, терпящего удары по ногам, методом закрытия всей тыльной поверхности стопы, включая пальцы, ударогасящей прокладкой (Патент США №4972609, кл. A41D17/00; 17/14; A43B5/00, 1990). Эта конструкция выбрана прототипом для заявляемого устройства. Приспособление для защиты ботинка состоит из ударогасящих прокладок закрывающих тыльную поверхность стопы и ниж нюю часть голени, Так же приспособление для защиты ботинка имеет эластичную ленту, которая обтягивает ударогасящие прокладки в ниж ней части голени, средней части стопы, которая включает в себя медиальную клиновидную кость, ладьевидную кость, длинную подошвенную связку и проходит через открытую подошву в области длинной подошвенной связки (Козлова В.И. Анатомия человека. - 1978. - С.108, р.81). Недостатком этого устройства является то, что ударогасящая прокладка выступает сравнительно далеко за тыльную поверхность стопы из-за чего эта прокладка при движ ениях на носках и длинных шагах контактирует с полом, что в свою очередь приводит к смещению прокладки с передней части стопы, которая включает в себя с первой по пятую плюсничные кости, с первого по пятый пыльцы (В.И. Козлова. Анатомия человека. - 1978. С.108, р.81), открытию пальцев ног, и возникновению возмож ности травм пальцев при ударах по ногам или травм спортсменов терпящих удары ногами. В основу изобретения поставленная задача разработки конструкции щитка с ударогасящей прокладкой предназначенной для защиты тыльной поверхности стопы и передней части нижней голени, геометрическая форма которой подобна (Выгодский М.Я. Справочник по элементарной математике. - 1987. - С.207) геометрической форме тыльной поверхности стопы, что приводит, при движении на носках или длинных шагах, к сниж ению вероятности контакта щитка защищающего стопу с полом, а значит снижению вероятности смещения щитка с передней части стопы и открытию пальцев ног. Поставленная задача решается тем, что в конструкции щитка защищающего стопу, который содержит две ударогасящие прокладки, две эластичные ленты, которые предназначены для неразъемного эластичного соединения ударогасящих прокладок меж ду собой, эластичную ленту, которая обтягивает ударогасящие прокладки и прижимает их к поверхности, защищенной ударогасящими прокладками, по изобретению, ударогасящая прокладка, которая защищает криволинейную поверхность тыльной поверхности стопы, имеет форму плоской многогранной фигуры, вершины которой находятся в областях выступов тыльной поверхности стопы, причем каж дая вершина плоской многогранной фигуры удалена от соответствую щей ей области выступа тыльной поверхности стопы на величину пропорциональную тол щине тыльной поверхности стопы в соответствую щей ей области выступа тыльной поверхности стопы. Предложенная совокупность признаков изобретения позволяет получить щиток защищающий стопу геометрической формы близкой к геометрической форме стопы, благодаря чему, при движении на носках или длинных шагах, будет сниж ена вероятность контакта щитка защищающего стопу с полом , а значит будет сниж ена вероятность смещения щитка с передней части стопы и открытию пальцев ног, что приведет к снижению вероятности травм пальцев при ударах по ногам или травм спортсменов терпящих удары ногами. На фиг.1 изображен общий вид заявляемого устройства в одной проекции: на фиг.2 - общий вид заявляемого ус тройства без эластичной ленты, обтягивающей ударогасящие прокладки щитка в одной проекции; на фиг.3 плоская геометрическая форма ударогасящей прокладки, закрывающей тыльную поверхность стопы и переднюю часть ниж ней голени. Щиток состоящий из ударогасящей прокладки 1, защищающей тыльную поверхность стопы, и переднюю часть нижней голени, форма которой показана на фиг.1 - 3. Она имеет форму плоской многогранной фигуры вершины которой находятся в областях выступов криволинейной поверхности, то ес ть в следую щих областях анатомических выступов тыльной поверхности стопы; - вершина A - в крайне-верхней части соединения малоберцевой кости и пяточной кости, причем вершина A удалена от соответствую щей ей области анатомического выступа стопы на величину: к . a, где a - кратчайшее расстояние (Выгодский М.Я. Справочник по элементарной математике. - 1987. - С.189, 190; р.25, 26;)]от крайневерхней части соединения малоберцовой кости и пяточной кости до горизонтальной поверхности (то есть поверхности параллельной поверхности Земли) опоры стопы, к - технологический коэффициент зависящий от толщины ударогасящей прокладки 1 и требований к площади покрытия тыльной поверхности стопы; - вершина B - в крайне-нижней части наиболее удаленной от конца стопы (пяточная кость), причем вершина B удалена от соответствую щей ей области анатомического выступа стопы на величину: к . в, где в - кратчайшее расстояние от крайне-ниж ней части наиболее удаленной от конца стопы (пяточная кость) до горизонтальной поверхности опоры стопы; - вершина C - в области мышцы отводящей мизинец, причем вершина C - удалена от соответствую щей ей области анатомического выступа стопы на величину: к . c, где c - кратчайшее расстояние от области мышцы отводящей мизинец до горизонтальной поверхности опоры стопы; - вершина D - в конце пятой дистальной фаланги (конец пятого пальцы), причем вершина D удалена от соответствую щей ей области анатомического выступа стопы на величину: к . d, где о - кратчайшее расстояние от пятой дистальной фаланги до горизонтальной поверхности опоры стопы; - вершина E - в конце второй дистальной фаланги (конец второго пальца), причем вершина E удаление от соответствую щей ей области анатомического выступа стопы на величину: к . e, где e - кратчайшее расстояние от конца второй дистальной фаланги до горизонтальной поверхности опоры стопы; - вершина F - в конце первой дистальной фаланги (конец первого пальца), причем вершина F удалена от соответствую щей ей области анатомического выступа стопы на величину: к . f, где f - кратчайшее расстояние от конца первой дистальной фаланги до горизонтальной поверхности опоры стопы; - вершина G - в крайне-внешней точке соединения первой плюсневой кости и первой проксимальной фаланги, причем вершина G удалена от соответс твую щей ей области анатомического выступа стопы на величину: к . g, где g - кратчайшее расстояние от конца крайне-внешней точки соединения первой плюсневой кости и первой проксимальной фаланги до горизонтальной поверхности опоры стопы; - вершина H - в крайне-внешнем выступе тарной кости, причем вершина H удалена от соответствую щей ей области анатомического выступа стопы на величину: к . h, где h 35 - кратчайшее расстояние от крайне-внешнего выступа тарной кости до горизонтальной поверхности опоры стопы; - вершина I - в области соединения медиальной лодыжки и блока тарной кости, причем вершина I удалена от соответствую щей ей области анатомического выступа стопы на величину: к . i, где i - кратчайшее расстояние от области соединения медиальной лодыжки и блока тарной кости до горизонтальной поверхности опоры стопы. Так ж е щиток защищающий стопу имеет ударогасящую прокладку 2 (которая показана на фиг.2), защищающую пяточную поверхность стопы и заднюю часть нижней голени, плоской формы с размерами достаточными для укрытия пяточной поверхности стопы и задней части ниж ней голени. Обе ударогасящие прокладки изготовлены из эластичного материала, например пенополиуретана вторичного ТУ 6 - 05 - 1872 - 79 или пенопласта эластичного ПВХ-Э, ТУ 6 - 05 - 1269 - 75. При использовании в ударогасящих 5 5 прокладках материалов с коэффициентом ж есткости от 0,1 × 10 до 0,5 × 10 Па толщина прокладок обеспечивающая травмобезопасную эксплуатацию щитков рекомендуется 7мм. Ударогасящие прокладки находятся в защитных кож уха х, форма которых повторяет форму ударогасящих прокладок. Защитные кож ухи изготовлены из следующих материалов: с наружной поверхности щитка возмож но применение кож и для перчаток и рукавиц ГОСТ 15092 - 80, толщиной от 0,7 до 0,9мм; винилуретанилкож и ТР перчаточной ТУ 17 - 21 - 220 - 87, а со стороны контактирующей с поверхностью стопы возможно применение ткани тик ГОСТ 7701 - 75 или фланель ТУ 17 УССР 48 - 03 - 09. Ударогасящие прокладки 1 и 2 неразъемно соединены эластичными лентами 3, которые показаны на фиг.2. Выше указанное неразъемное соединение собирается из двух эластичных лент (на фи г.2 показана одна эластичная лента) каждая из которых закреплена с двух сторон с ударогасящими прокладками 1 и 2, благодаря чему создается свободное перемещение ударогасящих прокладок 1 и 2 относительно друг друга. Таким образом, за счет эластичности соединения обеспечивается одевание и снятие щитка через переднюю часть стопы . Щиток крепится к стопе за счет обтягивания его с наружи эластичной лентой 4 (она показана на фиг.1,3), которая закреплена с защитным кож ухом на отрезке соединяющем вершины B и C (смотри фиг.3) и проходит через открытую подошву в области длинной подошвенной связки, обтягивает ударогасящие прокладки в средней части стопы, нижней части голени и крепится методом загиба за ранее намотанное кольцо эластичной ленты. Эластичная лента изготавливается из лент тканных эластичных ТУ 17 - 09 - 326 - 90. Для соединения частей защитного кож уха, соединения эластичных лент с защитным кож ухом применяются нитки хлопчатобумаж ные швейные ГОСТ 6309 - 87, нитки швейные капроновые ТУ 17 РСФСР 62 - 10645 - 88. Общий вес пары щитков составляет 480 грамм. Для использования щиток одевают на стопу, приж имают щиток вокруг средней части стопы и нижней части голени эластичной лентой 4. При движ ениях на носках или длинных шагах, благодаря тому. что геометрическая форма ударогасящей прокладки 1 близкая к геометрической форме тыльной поверхности стопы, будет сниж ена вероятность контакта щитка с полом, а значит будет сниж ена вероятность смещения щитка с передней части стопы и открытию пальцев ног, что приведет к снижению вероятности травм пальцев при ударах по ногам или травм спортсменов терпящих удары ногами. Возможно промышленное изготовление заявляемого устройства с применением существую щих технологических процессов на раскройку, резку эластичных пластических масс, кож и тканей, а так ж е на сшивание кожи, тканей, тканных эластичных лент и прошивку эластичны х конструкций толщиной до 10мм.
