Дисперсноармований елемент з подовжніми ребрами

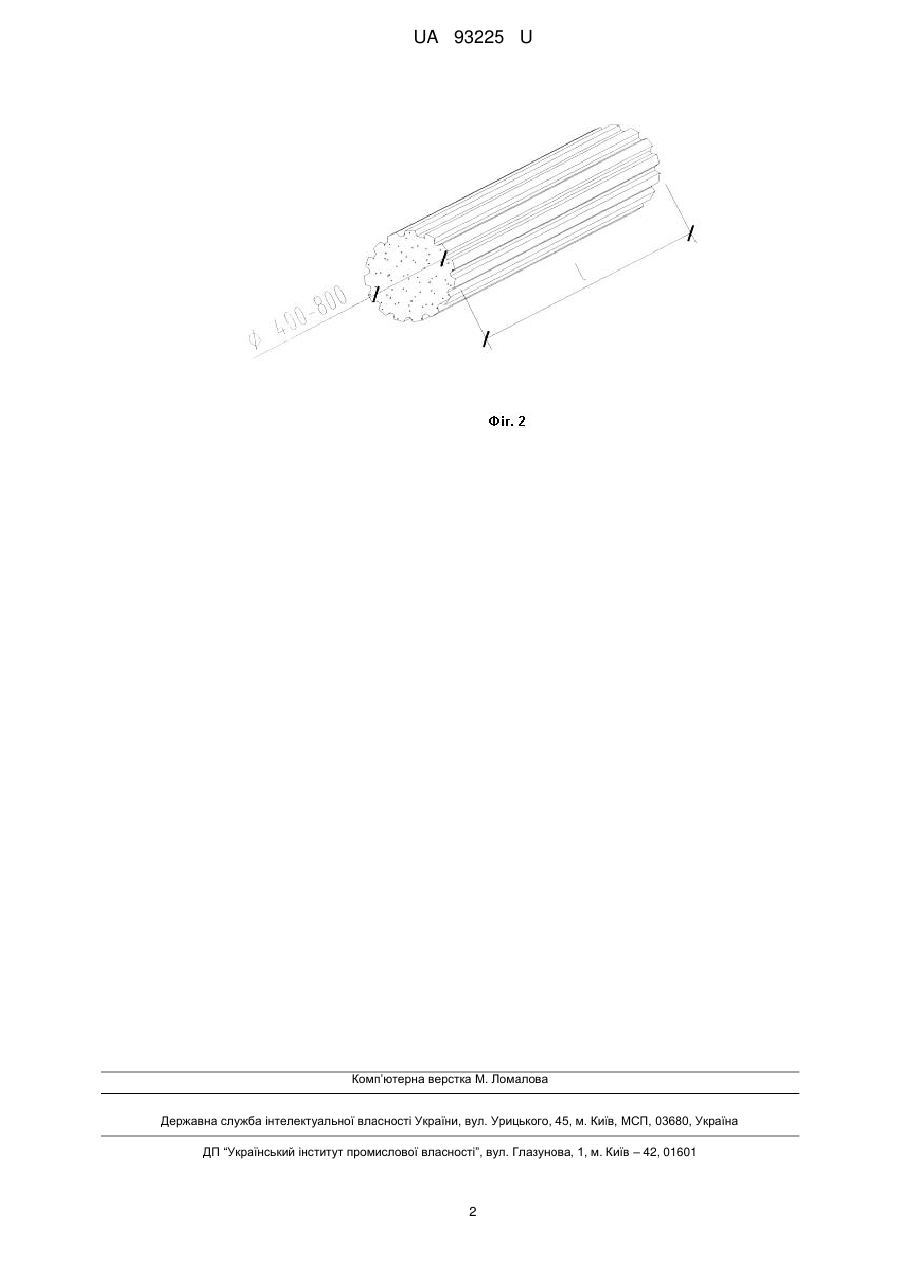

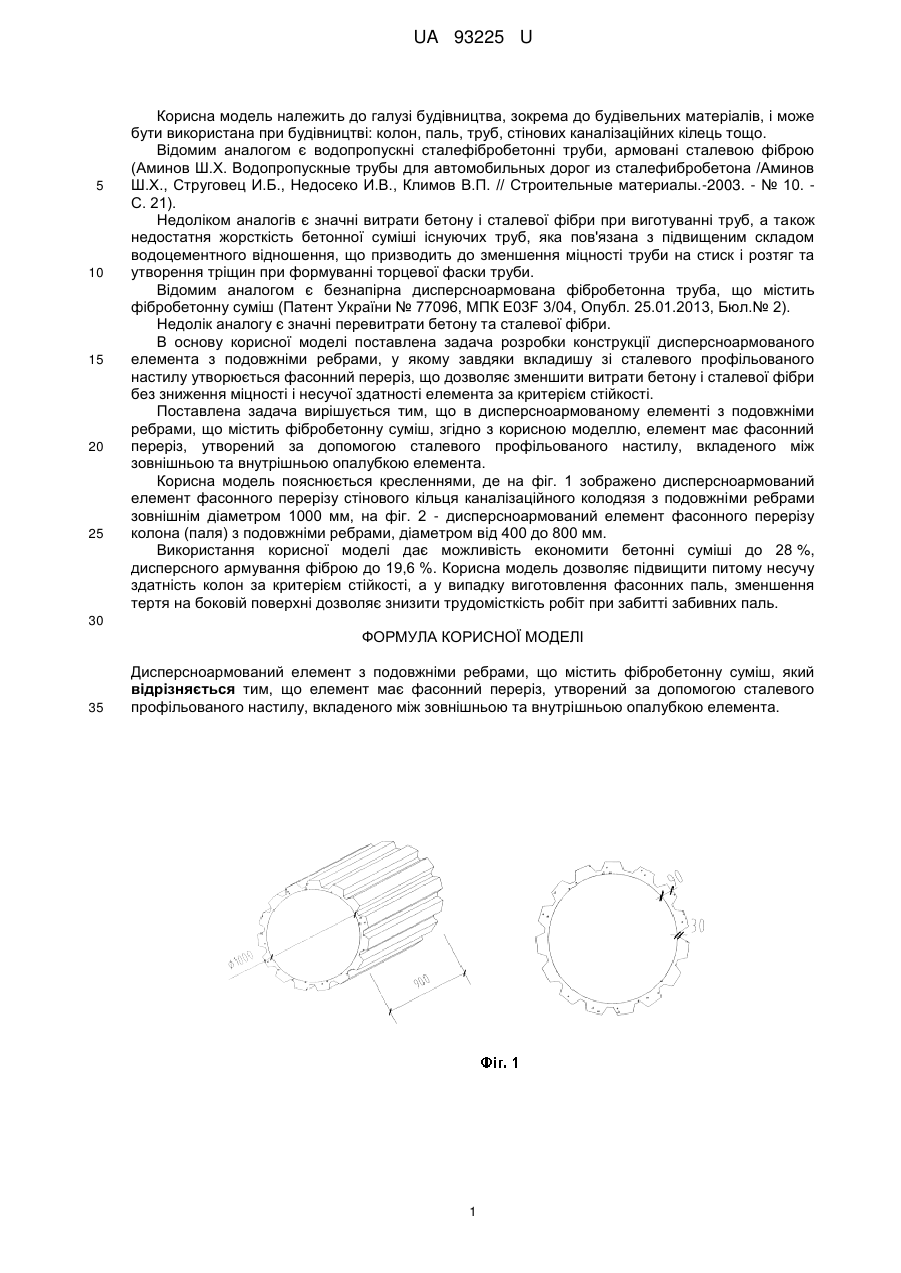

Реферат: Дисперсноармований елемент з подовжніми ребрами містить фібробетонну суміш. Елемент має фасонний переріз, утворений за допомогою сталевого профільованого настилу. Профільований настил вкладено між зовнішньою та внутрішньою опалубкою елемента. UA 93225 U (12) UA 93225 U UA 93225 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, зокрема до будівельних матеріалів, і може бути використана при будівництві: колон, паль, труб, стінових каналізаційних кілець тощо. Відомим аналогом є водопропускні сталефібробетонні труби, армовані сталевою фіброю (Аминов Ш.Х. Водопропускные трубы для автомобильных дорог из сталефибробетона /Аминов Ш.Х., Струговец И.Б., Недосеко И.В., Климов В.П. // Строительные материалы.-2003. - № 10. С. 21). Недоліком аналогів є значні витрати бетону і сталевої фібри при виготуванні труб, а також недостатня жорсткість бетонної суміші існуючих труб, яка пов'язана з підвищеним складом водоцементного відношення, що призводить до зменшення міцності труби на стиск і розтяг та утворення тріщин при формуванні торцевої фаски труби. Відомим аналогом є безнапірна дисперсноармована фібробетонна труба, що містить фібробетонну суміш (Патент України № 77096, МПК E03F 3/04, Опубл. 25.01.2013, Бюл.№ 2). Недолік аналогу є значні перевитрати бетону та сталевої фібри. В основу корисної моделі поставлена задача розробки конструкції дисперсноармованого елемента з подовжніми ребрами, у якому завдяки вкладишу зі сталевого профільованого настилу утворюється фасонний переріз, що дозволяє зменшити витрати бетону і сталевої фібри без зниження міцності і несучої здатності елемента за критерієм стійкості. Поставлена задача вирішується тим, що в дисперсноармованому елементі з подовжніми ребрами, що містить фібробетонну суміш, згідно з корисною моделлю, елемент має фасонний переріз, утворений за допомогою сталевого профільованого настилу, вкладеного між зовнішньою та внутрішньою опалубкою елемента. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено дисперсноармований елемент фасонного перерізу стінового кільця каналізаційного колодязя з подовжніми ребрами зовнішнім діаметром 1000 мм, на фіг. 2 - дисперсноармований елемент фасонного перерізу колона (паля) з подовжніми ребрами, діаметром від 400 до 800 мм. Використання корисної моделі дає можливість економити бетонні суміші до 28 %, дисперсного армування фіброю до 19,6 %. Корисна модель дозволяє підвищити питому несучу здатність колон за критерієм стійкості, а у випадку виготовлення фасонних паль, зменшення тертя на боковій поверхні дозволяє знизити трудомісткість робіт при забитті забивних паль. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Дисперсноармований елемент з подовжніми ребрами, що містить фібробетонну суміш, який відрізняється тим, що елемент має фасонний переріз, утворений за допомогою сталевого профільованого настилу, вкладеного між зовнішньою та внутрішньою опалубкою елемента. 1 UA 93225 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
