Багатопорожнинна залізобетонна конструкція перекриття зі сталевим профільованим настилом
Номер патенту: 14587
Опубліковано: 15.05.2006
Автори: Присяжнюк Микола Володимирович, Давиденко Олексій Олександрович, Бамбура Андрій Миколайович, Бєлов Ігор Дмитрович, Давіденко Олександр Іванович
Формула / Реферат
Багатопорожнинна залізобетонна конструкція перекриття зі сталевим профільованим настилом, що містить сталевий профільований настил, розміщений в ньому шар бетону з порожнинами, який відрізняється тим, що утворення порожнин виконують за допомогою поліетиленових труб, які закріплені анкерами, встановленими в отвори на бокових гранях гофрів, для забезпечення створення міцних залізобетонних стінок, розташованих між порожнинами і гофрами сталевого профільованого настилу.
Текст

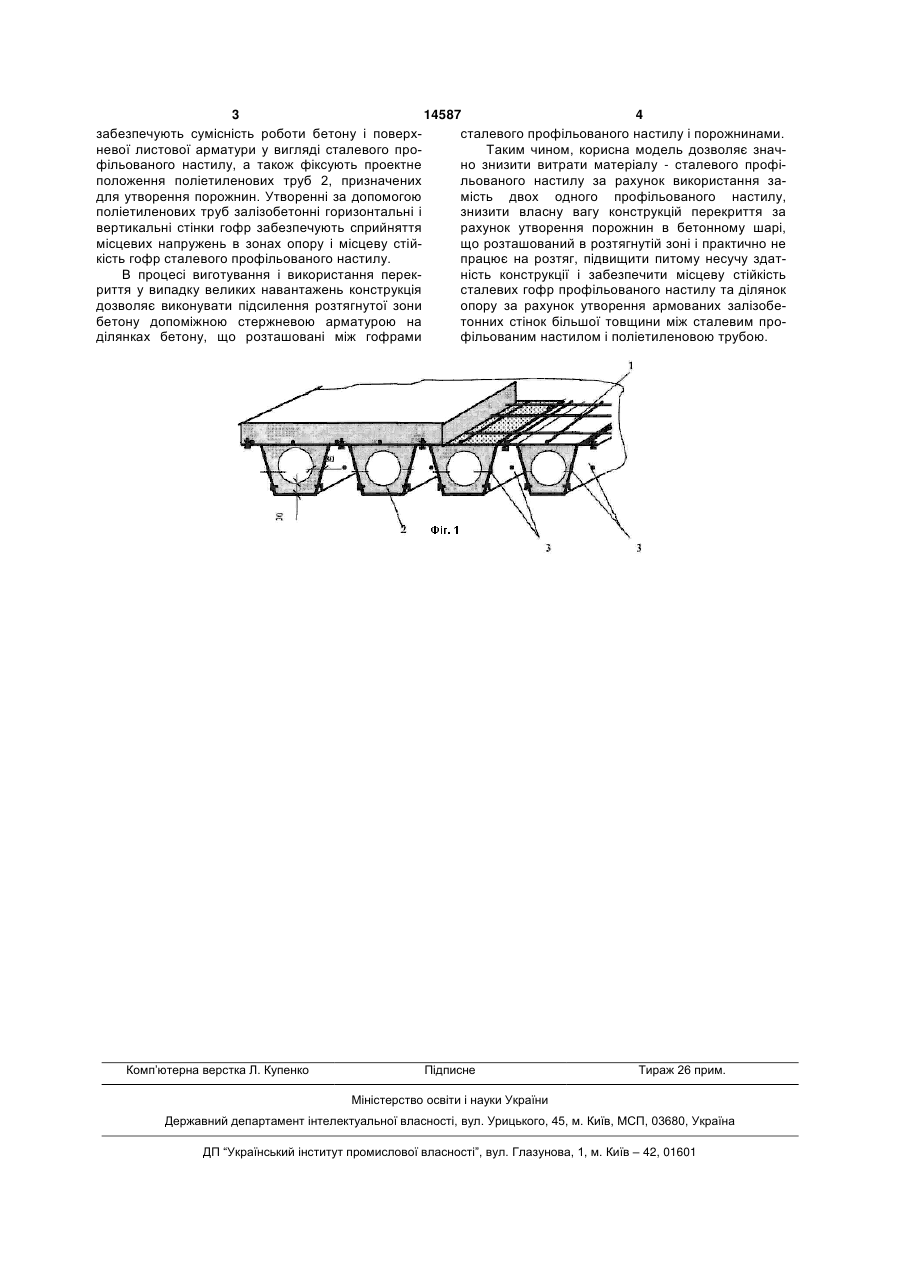

Багатопорожнинна залізобетонна конструкція перекриття зі сталевим профільованим настилом, що містить сталевий профільований настил, розміщений в ньому шар бетону з порожнинами, який відрізняється тим, що утворення порожнин виконують за допомогою поліетиленових труб, які закріплені анкерами, встановленими в отвори на бокових гранях гофрів, для забезпечення створення міцних залізобетонних стінок, розташованих між порожнинами і гофрами сталевого профільованого настилу. (19) (21) u200511604 (22) 06.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Давиденко Олександр Іванович, Присяжнюк Микола Володимирович, Давиденко Олексій Олександрович, Бамбура Андрій Миколайович, Бєлов Ігор Дмитрович (73) ДОНБАСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 14587 4 забезпечують сумісність роботи бетону і поверхсталевого профільованого настилу і порожнинами. невої листової арматури у вигляді сталевого проТаким чином, корисна модель дозволяє значфільованого настилу, а також фіксують проектне но знизити витрати матеріалу - сталевого профіположення поліетиленових труб 2, призначених льованого настилу за рахунок використання задля утворення порожнин. Утворенні за допомогою мість двох одного профільованого настилу, поліетиленових труб залізобетонні горизонтальні і знизити власну вагу конструкцій перекриття за вертикальні стінки гофр забезпечують сприйняття рахунок утворення порожнин в бетонному шарі, місцевих напружень в зонах опору і місцеву стійщо розташований в розтягнутій зоні і практично не кість гофр сталевого профільованого настилу. працює на розтяг, підвищити питому несучу здатВ процесі виготування і використання перекність конструкції і забезпечити місцеву стійкість риття у випадку великих навантажень конструкція сталевих гофр профільованого настилу та ділянок дозволяє виконувати підсилення розтягнутої зони опору за рахунок утворення армованих залізобебетону допоміжною стержневою арматурою на тонних стінок більшої товщини між сталевим проділянках бетону, що розташовані між гофрами фільованим настилом і поліетиленовою трубою. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMulti-cavity reinforced-concrete floor structure with steel profiled deck
Назва патенту російськоюМногополостная железобетонная конструкция перекрытия со стальным профилированным настилом
МПК / Мітки
МПК: E04B 5/32
Мітки: профільованим, залізобетонна, багатопорожнинна, перекриття, сталевим, настилом, конструкція
