Пристрій для подачі штучних заготовок в робочу зону преса

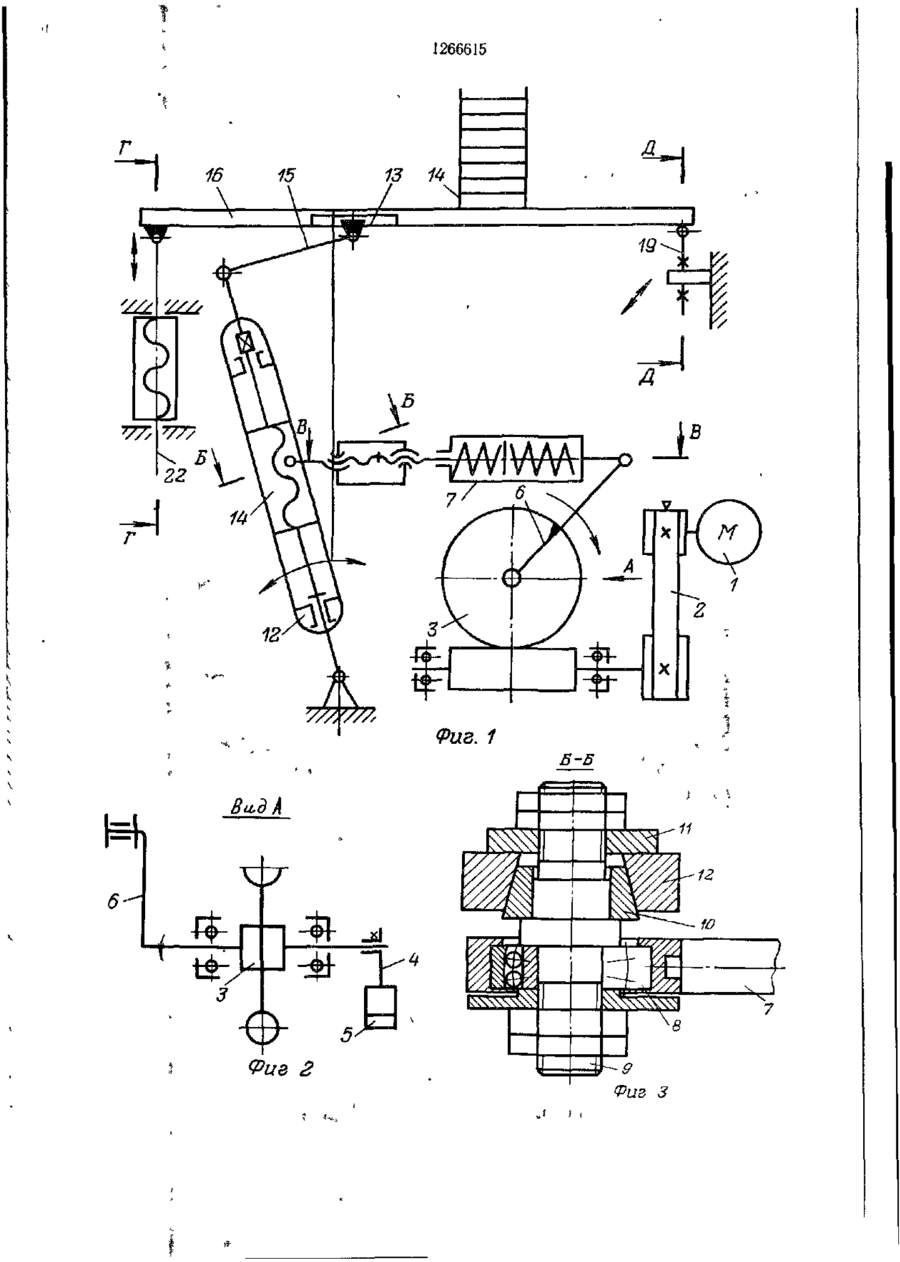

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (5D 4 В 21 D 43/06, В 30 В 15/30, В 21 D 43/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ^ ^ ^ П I Ж Ґ^Ь А I 1 1 Л ї " * В Ж ^"^ ^™^ ким в^ъ р 1 0 1 Ul IML/AHrlt ИУЮЬг t ^ ^ I I Я I V I •1 I В • ІШІ В I Sb-J' ^jijS*' Sniff S &1Ж> К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) (22) (46) (71) ных (72) (53) (56) 3849183/25-27 30 01 85 30 10 86 Бюл № 40 Ковельский завод сельскохозяйственмашин им 50-летия СССР С Н Пивницкий и Н М Таланчук 621 983 06(088 8) Авторское свидетельство СССР № 329937, кл В 21 D 43/06, В 30 В 15/30, 07 05 1970 (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ШТУЧНЫХ ЗАГОТОВОК В РАБОЧУЮ ЗОНУ ПРЕССА (57) Изобретение относится к механизации и автоматизации обработки металлов давлением и может быть использовано для поштучной подачи заготовок в пресс Целью изобретения является расширение номенклатуры обрабатываемых изделий От электродвигателя через редуктор кривошип приводит в движение рычаг, через жесткую тягу движение передается на шибер, который осуществляет подачу заготовок в пресс. При обратном ходе шибера флажок входит в щель бесконтактного выключателя и дает команду на включение рабочего хода ползуна пресса По достижении шибером крайнего левого положения заготовка попадает в шибер, и цикл повторяется Наличие в устройстве отдельного привода и механизма управления прессом позволяет при малом ходе ползуна пресса подавать заготовки на большой шаг 2 з п ф-лы, 6 ил «та 8 тВДиио (35 СЛ 1266615 Изобретение относится к механизации и автоматизации обработки металлов давлением и может быть использовано для поштучной подачи заготовок а пресс. Цель изобретения —- расширение номенклатуры, обрабатываемых изделий. На фиг. изображена кинематическая схема устройства; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — сечение Б—Б на фиг. 1, на фиг. 4 — сечение В—В на фиг. 1, на фиг. 5 — сечение Г—Г на фиг. 1; на фиг. 6 — сечение D - D на фиг. 1. Устройство для поштучной выдачи затотовок из стопы содержит электродвигатель 1 переменного тока, связанный посредством ременной передачи 2 с червячным редуктором 3 На конце выходного вала редуктора закреплен флажок 4 бесконтактного выключателя 5, управляющий включением рабочего хода пресса. На другом конце вала закреплен ведущий кривошип 6, связанный регулируемой "тягой *7 и подшипником 8 с осью 9, которая закреплена в ползушке 10 имеющей возможность перемещаться с помощью винтовой тяги 11 в V-образном пазу рычага 12. Шибер 13, выбирающий заготовки из магазина 14, через жесткую тягу 15 связан с рычагом 12. Направляющие 16 шибера в передней части через кронштейны 17 опираются на регулировочные гайки 18 шпилек 19, которые связаны со станиной пресса. Задняя часть направляющих 16 крепится к кронштейну 20, связанному через " "~ ось 21 с винтовой тягой 22, которая через регулировочные гайки 23 опирается на основание устройства. Регулируемая тяга 7 состоит из полутяги 24, имеющей левую резьбу и посредством контргайки 25 стопорится в муфте 26, с противоположной стороны которой на правой резьбе закреплен винт 27, стопорящийся контргайкой 28. Правая полутяга 29 с закрепленной обоймой 30 через пружинный элемент 31 связана с винтом 27. 10 крайнего левого положения заготовка попадает в шибер, и цикл повторяется. Наличие в устройстве отдельного привода и узла управления прессом позволяет при малом ходе ползуна пресса подавать заготовки на большой шаг. Регулировка передней части направляющих 16 шибера относительно зеркала штампа в вертикальной плоскости осуществляется нижней гайкой 18, а в горизонтальной плоскости - ^личием пазов в кронштейне 17. За ; ,яя часть направляющих регулируете положением винтовой тяги 22 относительно основания при помощи гаек 23 Наличие регулировки положения оси 9 в направляющих рычага 12 позволяет монтировать устройство к разным моделям прессов и получать точный ход при подаче заготовок «на проход». Наличие пружинного элемента 31 и регулировки в тяге 7 ее дли20 Н Ь | позволяет надежно работать устройству при подаче деталей до жесткого упора в штампе. 15 Формула изобретения 25 З п 35 40 Устройство работает следующим образом. В магазин 14 ориентировано укладывают заготовки. При включенном главном двигателе пресса включают электродвигатель 1 устройства, который постоянно вращает 45 редуктор 3, приводит в движение рычаг 12 через регулируемую тягу 7. От рычага 12 через жесткую тягу 15 движение передается на шибер 13, который производит подачу заготовок в штамп. При обратном ходе ши- 5 0 бера 13 флажок 4 входит щель бесконтактного выключателя 5, который включает рабочий ход ползуна пресса, при этом двигатель устройства постоянно включен, а пресс подключен к устройству в режиме одиночных ходов. По достижению шибером 55 1. Устройство для подачи штучных заготовок в рабочую зону пресса с механизмом управления, содержащее основание, магазин, шибер, установленный с возможностью перемещения по направляющим, П ИВ Р °Д перемещения шибера, отличающееся тем, что, с целью расширения номенклатуры обрабатываемых изделий, привод перемещения шибера выполнен в виде электродвигателя, кинематически связанного с ним через ременную передачу червячного редуктора, кривошипа, установленного на одном конце выходного вала червячного редуктора и связанного с шибером посредством регулируемой по длине тяги и рычага, причем устройство снабжено флажком бесконтактного выключателя механизма управления прессом, установленным на другом конце выходного вала червячного редуктора. 2 Устройство по п. 1, отличающееся тем, что, с целью расширения технологических возможностей за счет использования в прессах различного назначения, рычаг выполнен в виде корпуса с V-образным пазом, установленной в нем оси, связанной с кривошипом, посредством регулируемой по длине тяги, и ползушки, жестко закрепленной на оси с возможностью перемещепазу посредством винН ия по V-образному товой тяги. 3. Устройство по пп. 1 и 2, отличающееся тем, что направляющие шибера выполнены с возможностью регулировки в вертикальной и горизонтальной плоскостях относительно зеркала штампа. 1266615 7 і 266615 В-В 24 25 28 27 Фиг. 4 26 JO 31 Г-Г 23 Физ. 6 Фиг. 5 Составитель М Ласточкина Редактор А Долинич Техред И Верес Корректор М Максимишннец Заказ 5699/7 Тираж 783 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий И3035. Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
