Візок агломераційної конвеєрної машини

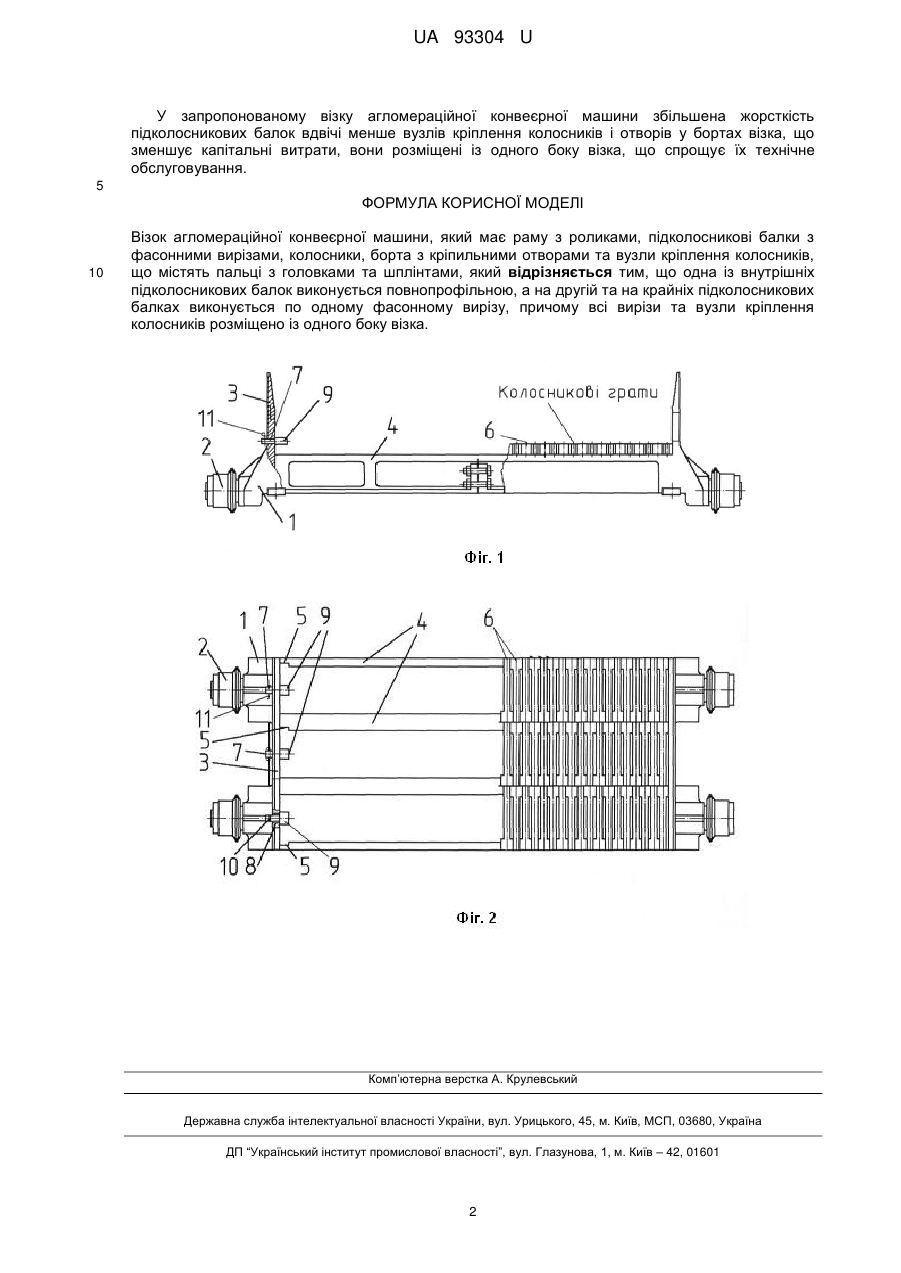

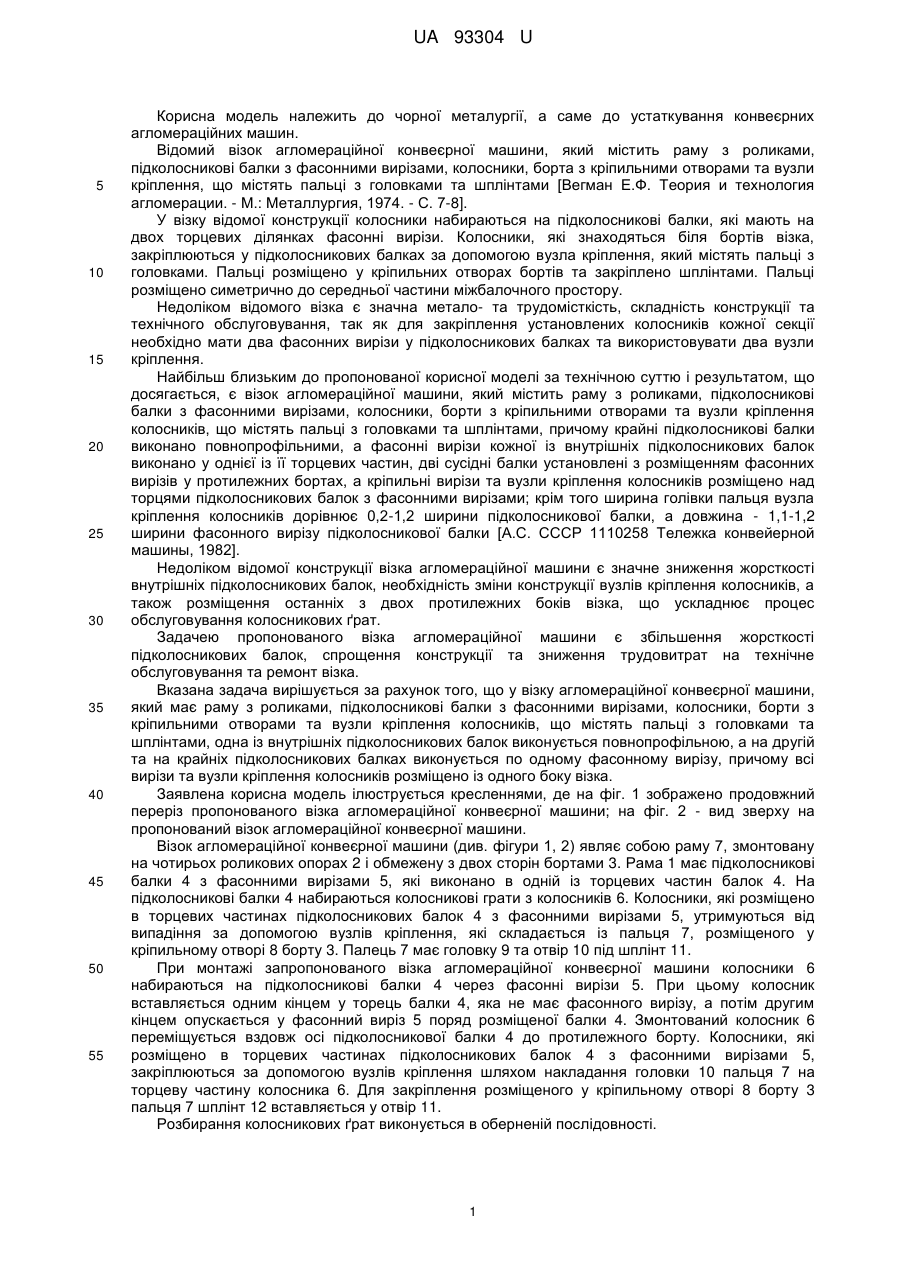

Реферат: Візок агломераційної конвеєрної машини, який має раму з роликами, підколосникові балки з фасонними вирізами, колосники, борта з кріпильними отворами та вузли кріплення колосників, що містять пальці з головками та шплінтами, причому одна із внутрішніх підколосникових балок виконується повнопрофільною, а на другій та на крайніх підколосникових балках виконується по одному фасонному вирізу, причому всі вирізи та вузли кріплення колосників розміщено із одного боку візка. UA 93304 U (12) UA 93304 U UA 93304 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до чорної металургії, а саме до устаткування конвеєрних агломераційних машин. Відомий візок агломераційної конвеєрної машини, який містить раму з роликами, підколосникові балки з фасонними вирізами, колосники, борта з кріпильними отворами та вузли кріплення, що містять пальці з головками та шплінтами [Вегман Е.Ф. Теория и технология агломерации. - М.: Металлургия, 1974. - С. 7-8]. У візку відомої конструкції колосники набираються на підколосникові балки, які мають на двох торцевих ділянках фасонні вирізи. Колосники, які знаходяться біля бортів візка, закріплюються у підколосникових балках за допомогою вузла кріплення, який містять пальці з головками. Пальці розміщено у кріпильних отворах бортів та закріплено шплінтами. Пальці розміщено симетрично до середньої частини міжбалочного простору. Недоліком відомого візка є значна метало- та трудомісткість, складність конструкції та технічного обслуговування, так як для закріплення установлених колосників кожної секції необхідно мати два фасонних вирізи у підколосникових балках та використовувати два вузли кріплення. Найбільш близьким до пропонованої корисної моделі за технічною суттю і результатом, що досягається, є візок агломераційної машини, який містить раму з роликами, підколосникові балки з фасонними вирізами, колосники, борти з кріпильними отворами та вузли кріплення колосників, що містять пальці з головками та шплінтами, причому крайні підколосникові балки виконано повнопрофільними, а фасонні вирізи кожної із внутрішніх підколосникових балок виконано у однієї із її торцевих частин, дві сусідні балки установлені з розміщенням фасонних вирізів у протилежних бортах, а кріпильні вирізи та вузли кріплення колосників розміщено над торцями підколосникових балок з фасонними вирізами; крім того ширина голівки пальця вузла кріплення колосників дорівнює 0,2-1,2 ширини підколосникової балки, а довжина - 1,1-1,2 ширини фасонного вирізу підколосникової балки [А.С. СССР 1110258 Тележка конвейерной машины, 1982]. Недоліком відомої конструкції візка агломераційної машини є значне зниження жорсткості внутрішніх підколосникових балок, необхідність зміни конструкції вузлів кріплення колосників, а також розміщення останніх з двох протилежних боків візка, що ускладнює процес обслуговування колосникових ґрат. Задачею пропонованого візка агломераційної машини є збільшення жорсткості підколосникових балок, спрощення конструкції та зниження трудовитрат на технічне обслуговування та ремонт візка. Вказана задача вирішується за рахунок того, що у візку агломераційної конвеєрної машини, який має раму з роликами, підколосникові балки з фасонними вирізами, колосники, борти з кріпильними отворами та вузли кріплення колосників, що містять пальці з головками та шплінтами, одна із внутрішніх підколосникових балок виконується повнопрофільною, а на другій та на крайніх підколосникових балках виконується по одному фасонному вирізу, причому всі вирізи та вузли кріплення колосників розміщено із одного боку візка. Заявлена корисна модель ілюструється кресленнями, де на фіг. 1 зображено продовжний переріз пропонованого візка агломераційної конвеєрної машини; на фіг. 2 - вид зверху на пропонований візок агломераційної конвеєрної машини. Візок агломераційної конвеєрної машини (див. фігури 1, 2) являє собою раму 7, змонтовану на чотирьох роликових опорах 2 і обмежену з двох сторін бортами 3. Рама 1 має підколосникові балки 4 з фасонними вирізами 5, які виконано в одній із торцевих частин балок 4. На підколосникові балки 4 набираються колосникові грати з колосників 6. Колосники, які розміщено в торцевих частинах підколосникових балок 4 з фасонними вирізами 5, утримуються від випадіння за допомогою вузлів кріплення, які складається із пальця 7, розміщеного у кріпильному отворі 8 борту 3. Палець 7 має головку 9 та отвір 10 під шплінт 11. При монтажі запропонованого візка агломераційної конвеєрної машини колосники 6 набираються на підколосникові балки 4 через фасонні вирізи 5. При цьому колосник вставляється одним кінцем у торець балки 4, яка не має фасонного вирізу, а потім другим кінцем опускається у фасонний виріз 5 поряд розміщеної балки 4. Змонтований колосник 6 переміщується вздовж осі підколосникової балки 4 до протилежного борту. Колосники, які розміщено в торцевих частинах підколосникових балок 4 з фасонними вирізами 5, закріплюються за допомогою вузлів кріплення шляхом накладання головки 10 пальця 7 на торцеву частину колосника 6. Для закріплення розміщеного у кріпильному отворі 8 борту 3 пальця 7 шплінт 12 вставляється у отвір 11. Розбирання колосникових ґрат виконується в оберненій послідовності. 1 UA 93304 U У запропонованому візку агломераційної конвеєрної машини збільшена жорсткість підколосникових балок вдвічі менше вузлів кріплення колосників і отворів у бортах візка, що зменшує капітальні витрати, вони розміщені із одного боку візка, що спрощує їх технічне обслуговування. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Візок агломераційної конвеєрної машини, який має раму з роликами, підколосникові балки з фасонними вирізами, колосники, борта з кріпильними отворами та вузли кріплення колосників, що містять пальці з головками та шплінтами, який відрізняється тим, що одна із внутрішніх підколосникових балок виконується повнопрофільною, а на другій та на крайніх підколосникових балках виконується по одному фасонному вирізу, причому всі вирізи та вузли кріплення колосників розміщено із одного боку візка. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
