Пристрій для розвантажування коксу з коксової рампи

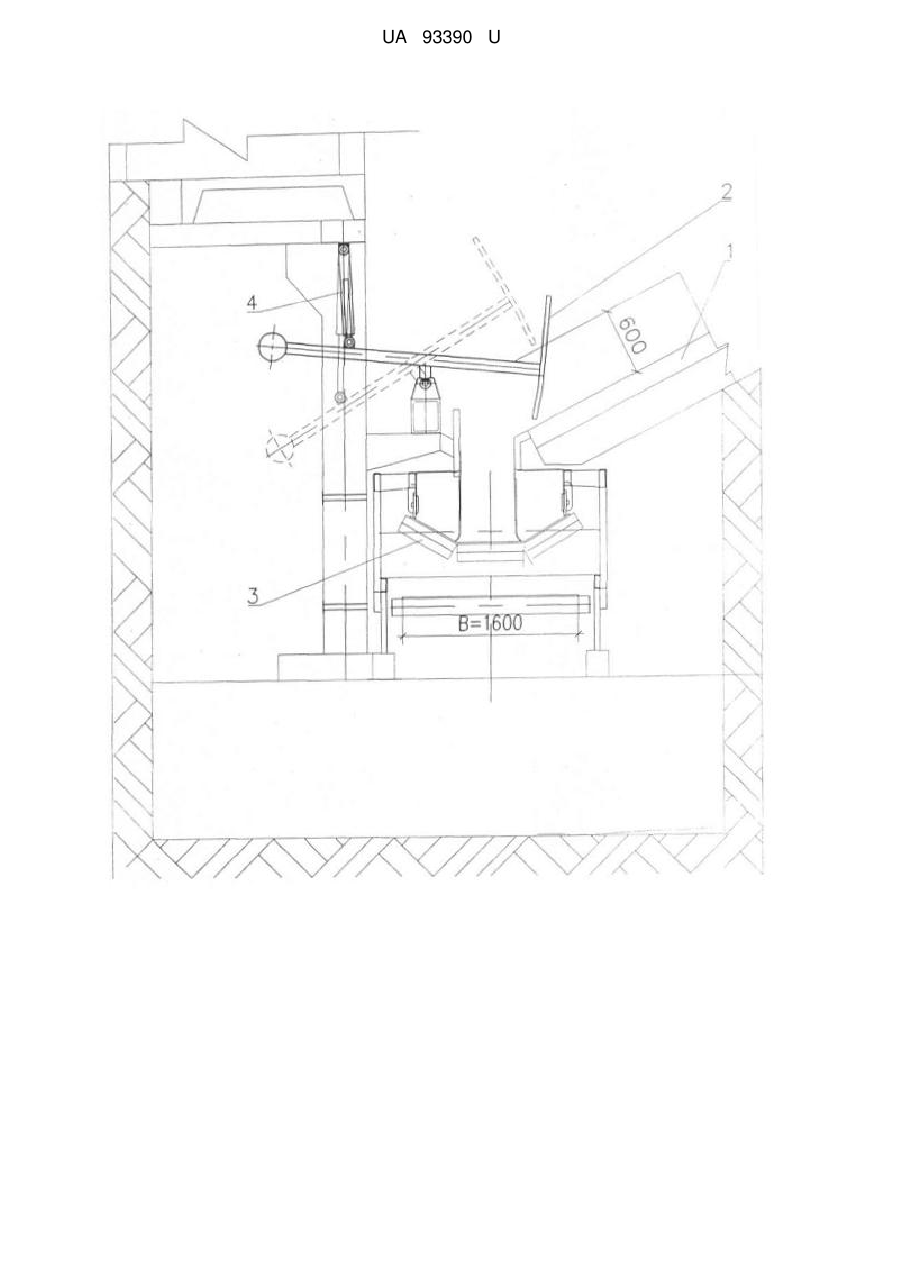

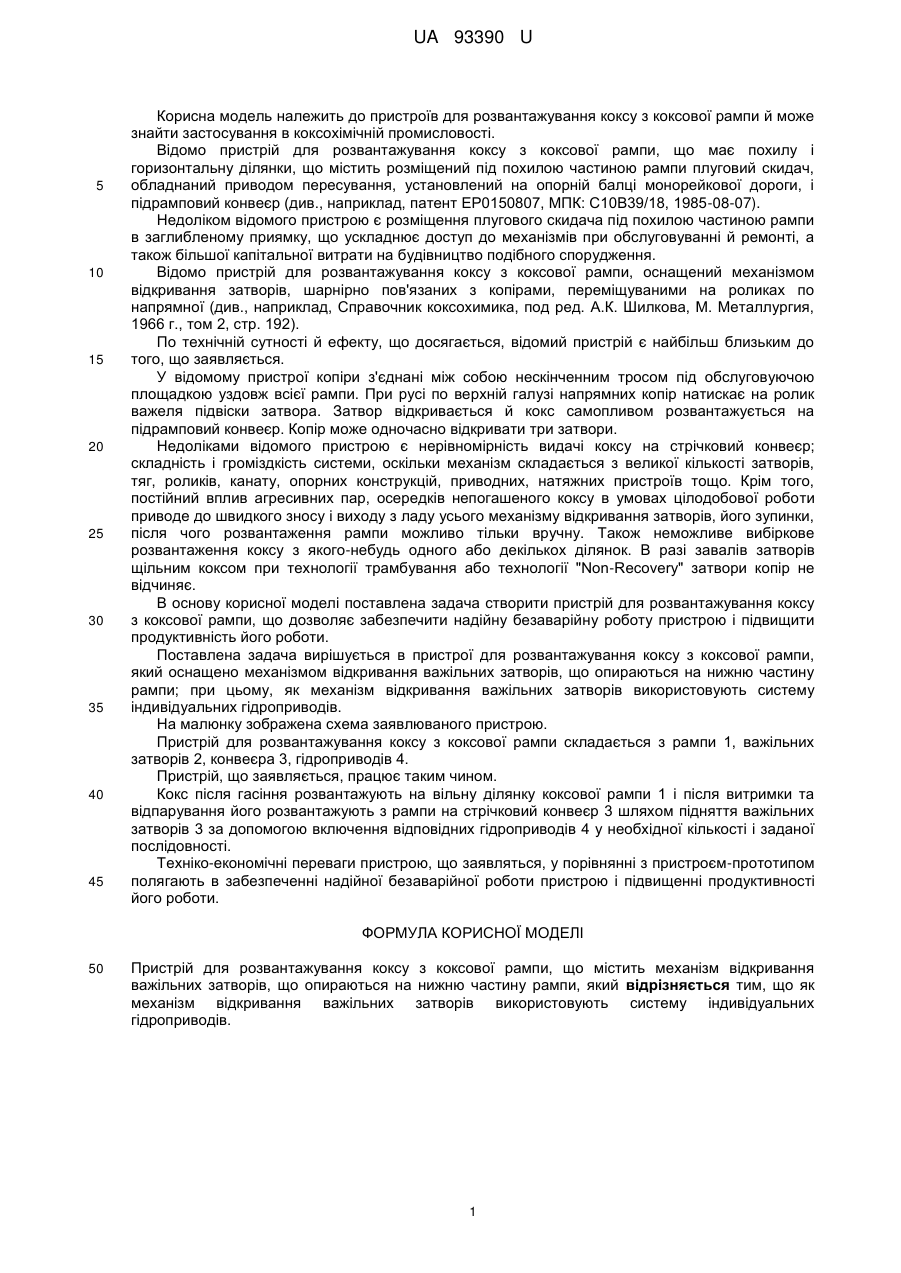

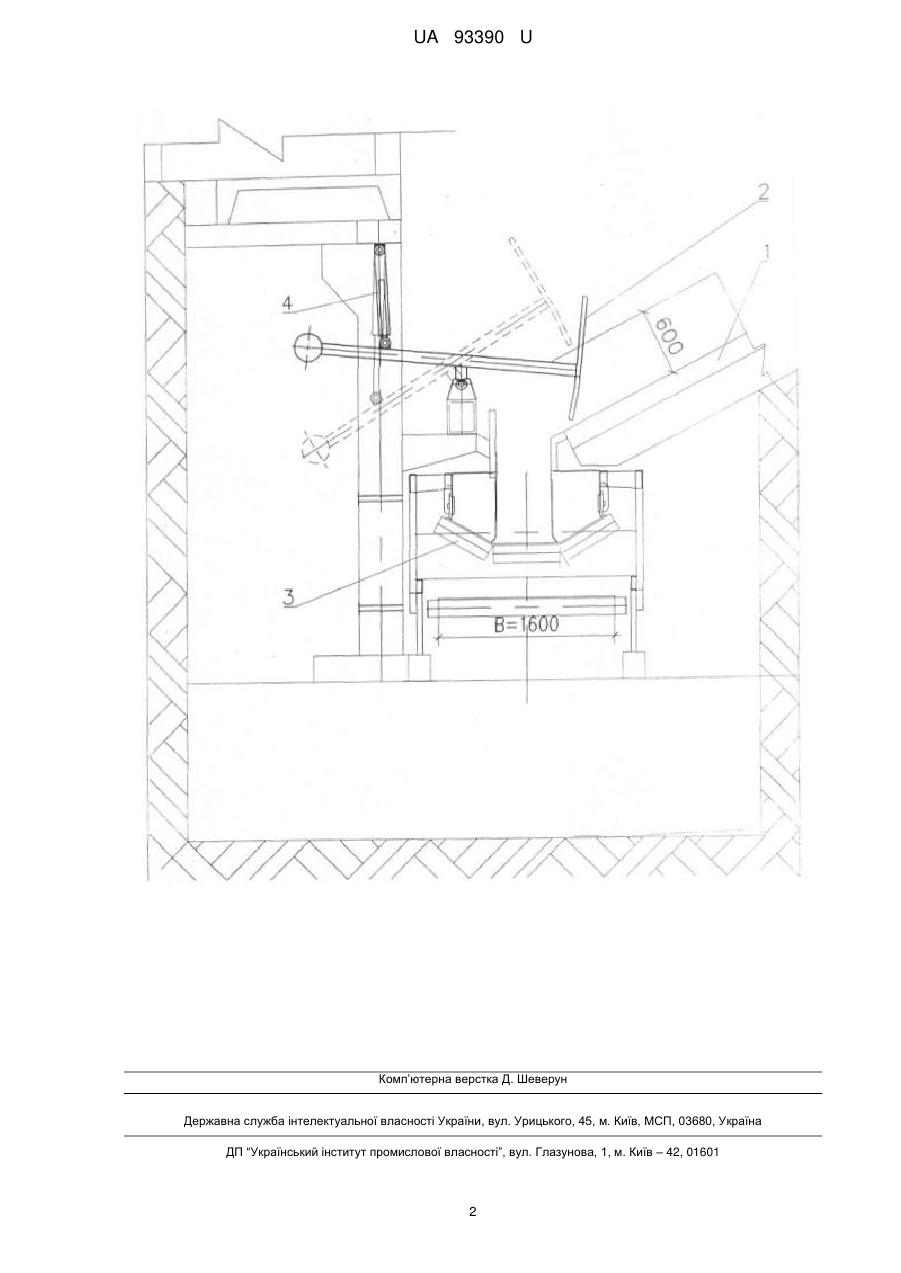

Реферат: UA 93390 U UA 93390 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристроїв для розвантажування коксу з коксової рампи й може знайти застосування в коксохімічній промисловості. Відомо пристрій для розвантажування коксу з коксової рампи, що має похилу і горизонтальну ділянки, що містить розміщений під похилою частиною рампи плуговий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр (див., наприклад, патент ЕР0150807, МПК: С10В39/18, 1985-08-07). Недоліком відомого пристрою є розміщення плугового скидача під похилою частиною рампи в заглибленому приямку, що ускладнює доступ до механізмів при обслуговуванні й ремонті, а також більшої капітальної витрати на будівництво подібного спорудження. Відомо пристрій для розвантажування коксу з коксової рампи, оснащений механізмом відкривання затворів, шарнірно пов'язаних з копірами, переміщуваними на роликах по напрямної (див., наприклад, Справочник коксохимика, под ред. А.К. Шилкова, М. Металлургия, 1966 г., том 2, стр. 192). По технічній сутності й ефекту, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. У відомому пристрої копіри з'єднані між собою нескінченним тросом під обслуговуючою площадкою уздовж всієї рампи. При русі по верхній галузі напрямних копір натискає на ролик важеля підвіски затвора. Затвор відкривається й кокс самопливом розвантажується на підрамповий конвеєр. Копір може одночасно відкривати три затвори. Недоліками відомого пристрою є нерівномірність видачі коксу на стрічковий конвеєр; складність і громіздкість системи, оскільки механізм складається з великої кількості затворів, тяг, роликів, канату, опорних конструкцій, приводних, натяжних пристроїв тощо. Крім того, постійний вплив агресивних пар, осередків непогашеного коксу в умовах цілодобової роботи приводе до швидкого зносу і виходу з ладу усього механізму відкривання затворів, його зупинки, після чого розвантаження рампи можливо тільки вручну. Також неможливе вибіркове розвантаження коксу з якого-небудь одного або декількох ділянок. В разі завалів затворів щільним коксом при технології трамбування або технології "Non-Recovery" затвори копір не відчиняє. В основу корисної моделі поставлена задача створити пристрій для розвантажування коксу з коксової рампи, що дозволяє забезпечити надійну безаварійну роботу пристрою і підвищити продуктивність його роботи. Поставлена задача вирішується в пристрої для розвантажування коксу з коксової рампи, який оснащено механізмом відкривання важільних затворів, що опираються на нижню частину рампи; при цьому, як механізм відкривання важільних затворів використовують систему індивідуальних гідроприводів. На малюнку зображена схема заявлюваного пристрою. Пристрій для розвантажування коксу з коксової рампи складається з рампи 1, важільних затворів 2, конвеєра 3, гідроприводів 4. Пристрій, що заявляється, працює таким чином. Кокс після гасіння розвантажують на вільну ділянку коксової рампи 1 і після витримки та відпарування його розвантажують з рампи на стрічковий конвеєр 3 шляхом підняття важільних затворів 3 за допомогою включення відповідних гідроприводів 4 у необхідної кількості і заданої послідовності. Техніко-економічні переваги пристрою, що заявляться, у порівнянні з пристроєм-прототипом полягають в забезпеченні надійної безаварійної роботи пристрою і підвищенні продуктивності його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для розвантажування коксу з коксової рампи, що містить механізм відкривання важільних затворів, що опираються на нижню частину рампи, який відрізняється тим, що як механізм відкривання важільних затворів використовують систему індивідуальних гідроприводів. 1 UA 93390 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
