Формула / Реферат

Пристрій для розвантажування коксу з коксової рампи, що має похилу й горизонтальну ділянки, що містить плужковий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр, який відрізняється тим, що плужковий скидач установлений на горизонтальній ділянці коксової рампи.

Текст

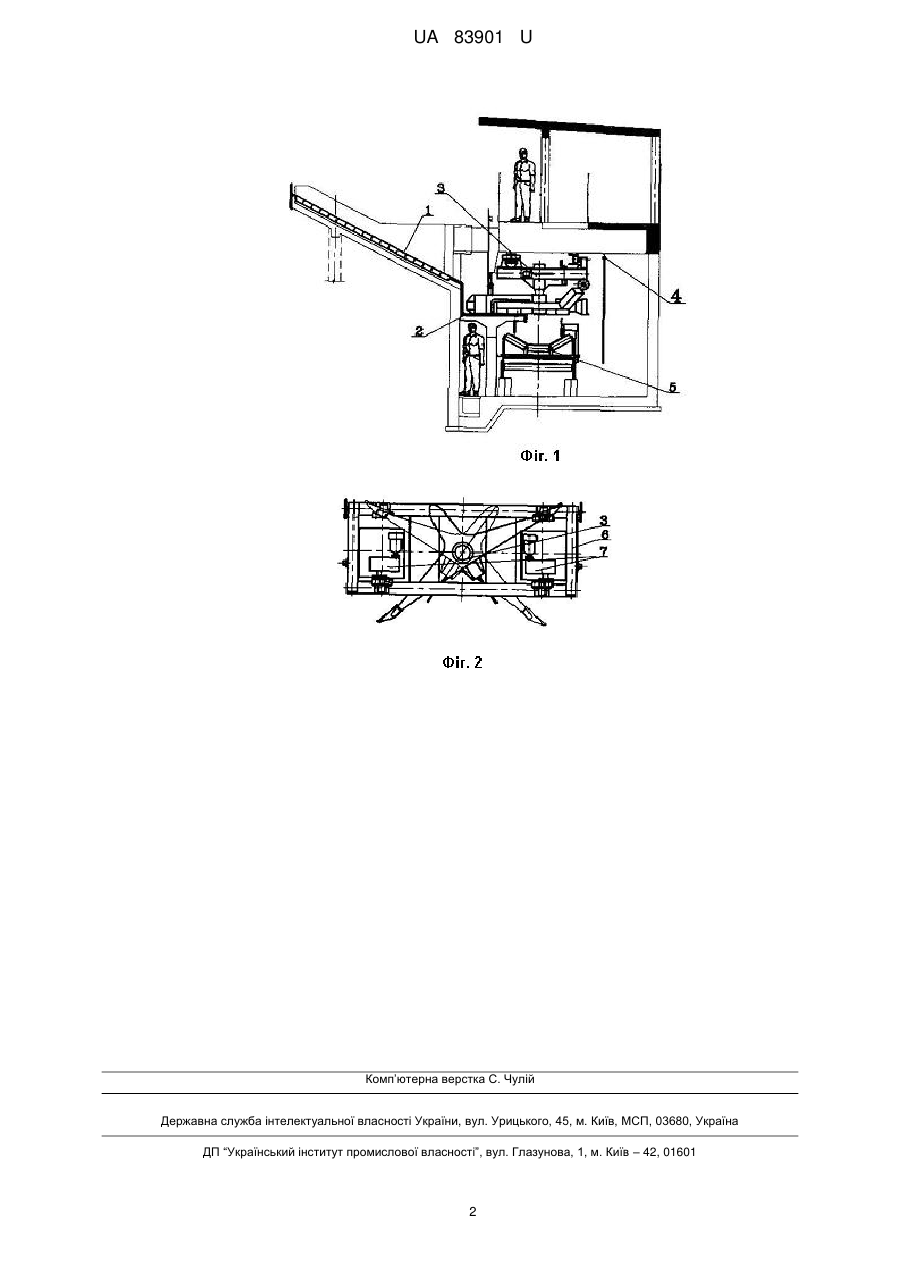

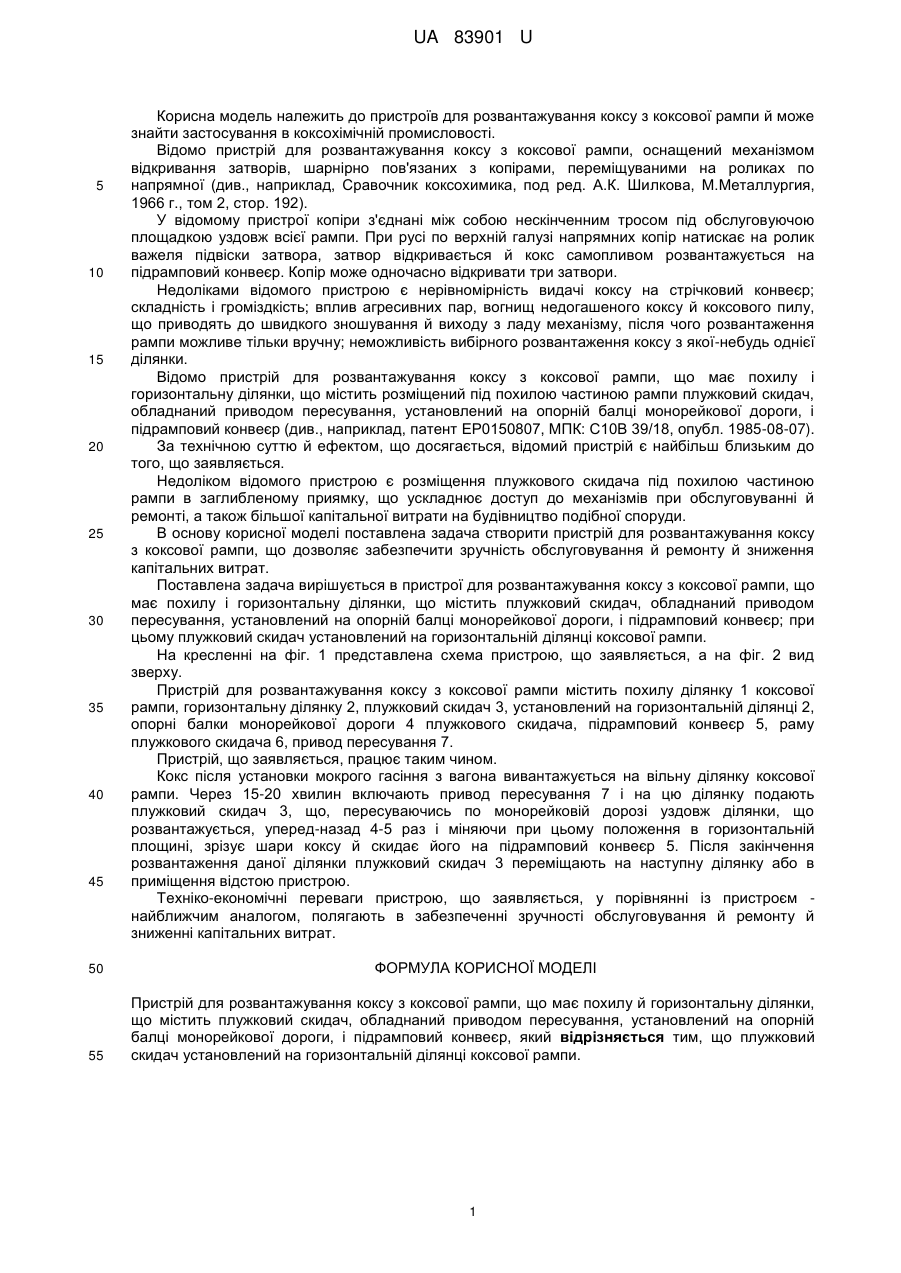

Реферат: Пристрій для розвантажування коксу з коксової рампи має похилу й горизонтальну ділянки, містить плужковий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр. При цьому плужковий скидач установлений на горизонтальній ділянці коксової рампи. UA 83901 U (54) ПРИСТРІЙ ДЛЯ РОЗВАНТАЖУВАННЯ КОКСУ З КОКСОВОЇ РАМПИ UA 83901 U UA 83901 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для розвантажування коксу з коксової рампи й може знайти застосування в коксохімічній промисловості. Відомо пристрій для розвантажування коксу з коксової рампи, оснащений механізмом відкривання затворів, шарнірно пов'язаних з копірами, переміщуваними на роликах по напрямної (див., наприклад, Сравочник коксохимика, под ред. А.К. Шилкова, М.Металлургия, 1966 г., том 2, стор. 192). У відомому пристрої копіри з'єднані між собою нескінченним тросом під обслуговуючою площадкою уздовж всієї рампи. При русі по верхній галузі напрямних копір натискає на ролик важеля підвіски затвора, затвор відкривається й кокс самопливом розвантажується на підрамповий конвеєр. Копір може одночасно відкривати три затвори. Недоліками відомого пристрою є нерівномірність видачі коксу на стрічковий конвеєр; складність і громіздкість; вплив агресивних пар, вогнищ недогашеного коксу й коксового пилу, що приводять до швидкого зношування й виходу з ладу механізму, після чого розвантаження рампи можливе тільки вручну; неможливість вибірного розвантаження коксу з якої-небудь однієї ділянки. Відомо пристрій для розвантажування коксу з коксової рампи, що має похилу і горизонтальну ділянки, що містить розміщений під похилою частиною рампи плужковий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр (див., наприклад, патент ЕР0150807, МПК: С10В 39/18, опубл. 1985-08-07). За технічною суттю й ефектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком відомого пристрою є розміщення плужкового скидача під похилою частиною рампи в заглибленому приямку, що ускладнює доступ до механізмів при обслуговуванні й ремонті, а також більшої капітальної витрати на будівництво подібної споруди. В основу корисної моделі поставлена задача створити пристрій для розвантажування коксу з коксової рампи, що дозволяє забезпечити зручність обслуговування й ремонту й зниження капітальних витрат. Поставлена задача вирішується в пристрої для розвантажування коксу з коксової рампи, що має похилу і горизонтальну ділянки, що містить плужковий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр; при цьому плужковий скидач установлений на горизонтальній ділянці коксової рампи. На кресленні на фіг. 1 представлена схема пристрою, що заявляється, а на фіг. 2 вид зверху. Пристрій для розвантажування коксу з коксової рампи містить похилу ділянку 1 коксової рампи, горизонтальну ділянку 2, плужковий скидач 3, установлений на горизонтальній ділянці 2, опорні балки монорейкової дороги 4 плужкового скидача, підрамповий конвеєр 5, раму плужкового скидача 6, привод пересування 7. Пристрій, що заявляється, працює таким чином. Кокс після установки мокрого гасіння з вагона вивантажується на вільну ділянку коксової рампи. Через 15-20 хвилин включають привод пересування 7 і на цю ділянку подають плужковий скидач 3, що, пересуваючись по монорейковій дорозі уздовж ділянки, що розвантажується, уперед-назад 4-5 раз і міняючи при цьому положення в горизонтальній площині, зрізує шари коксу й скидає його на підрамповий конвеєр 5. Після закінчення розвантаження даної ділянки плужковий скидач 3 переміщають на наступну ділянку або в приміщення відстою пристрою. Техніко-економічні переваги пристрою, що заявляється, у порівнянні із пристроєм найближчим аналогом, полягають в забезпеченні зручності обслуговування й ремонту й зниженні капітальних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для розвантажування коксу з коксової рампи, що має похилу й горизонтальну ділянки, що містить плужковий скидач, обладнаний приводом пересування, установлений на опорній балці монорейкової дороги, і підрамповий конвеєр, який відрізняється тим, що плужковий скидач установлений на горизонтальній ділянці коксової рампи. 1 UA 83901 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”,вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Larin Oleksandr Serhiiovych, Demenko Viktor Vasyliovych, Radchenko Volodymyr Vasyliovych

Автори російською

Ларин Александр Сергеевич, Деменко Виктор Васильевич, Радченко Владимир Васильевич

МПК / Мітки

МПК: C10B 41/00, C10B 39/18

Мітки: розвантажування, рампи, пристрій, коксової, коксу
