Широкосмуговий інтерференційний фільтр

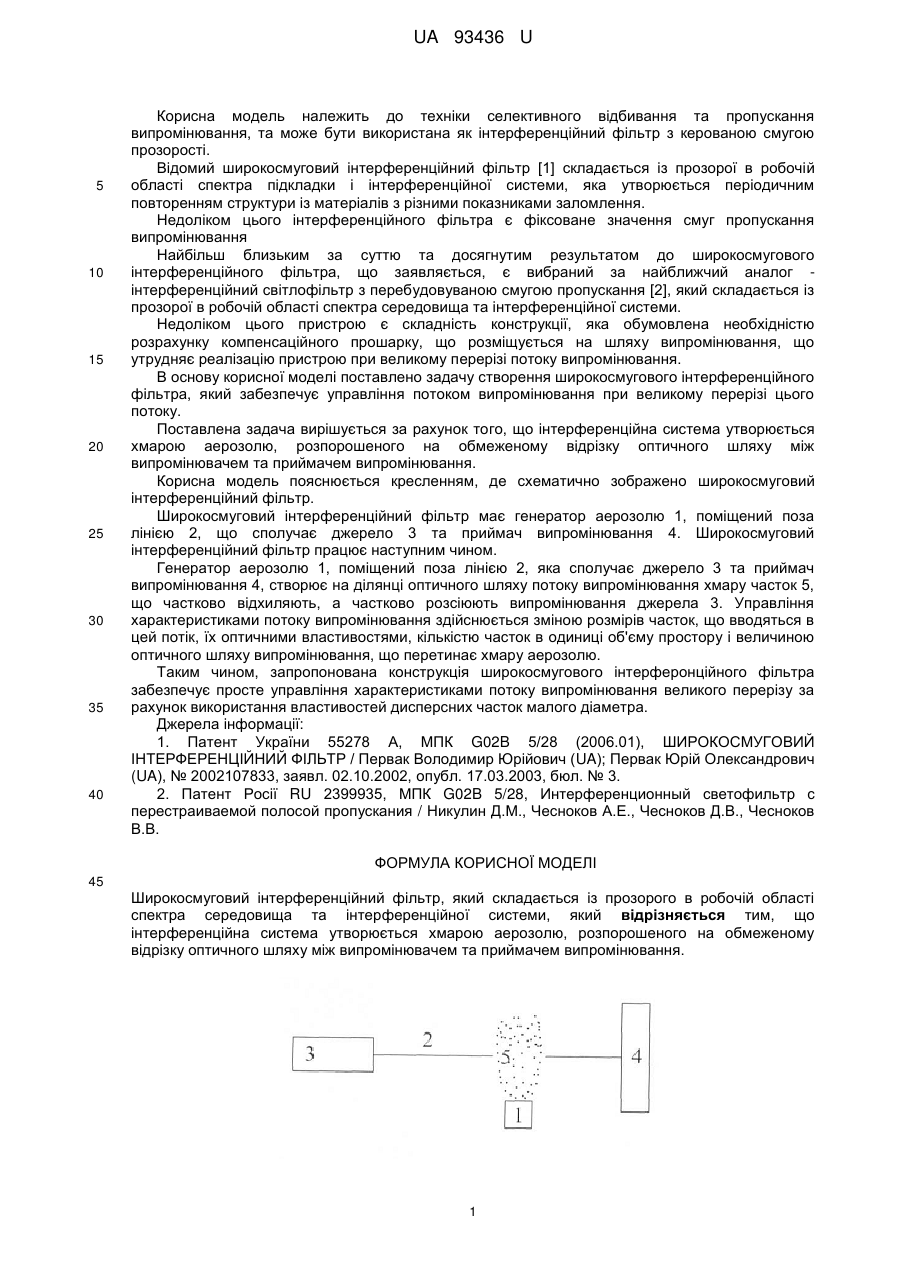

Реферат: UA 93436 U UA 93436 U 5 10 15 20 25 30 35 40 Корисна модель належить до техніки селективного відбивання та пропускання випромінювання, та може бути використана як інтерференційний фільтр з керованою смугою прозорості. Відомий широкосмуговий інтерференційний фільтр [1] складається із прозорої в робочій області спектра підкладки і інтерференційної системи, яка утворюється періодичним повторенням структури із матеріалів з різними показниками заломлення. Недоліком цього інтерференційного фільтра є фіксоване значення смуг пропускання випромінювання Найбільш близьким за суттю та досягнутим результатом до широкосмугового інтерференційного фільтра, що заявляється, є вибраний за найближчий аналог інтерференційний світлофільтр з перебудовуваною смугою пропускання [2], який складається із прозорої в робочій області спектра середовища та інтерференційної системи. Недоліком цього пристрою є складність конструкції, яка обумовлена необхідністю розрахунку компенсаційного прошарку, що розміщується на шляху випромінювання, що утрудняє реалізацію пристрою при великому перерізі потоку випромінювання. В основу корисної моделі поставлено задачу створення широкосмугового інтерференційного фільтра, який забезпечує управління потоком випромінювання при великому перерізі цього потоку. Поставлена задача вирішується за рахунок того, що інтерференційна система утворюється хмарою аерозолю, розпорошеного на обмеженому відрізку оптичного шляху між випромінювачем та приймачем випромінювання. Корисна модель пояснюється кресленням, де схематично зображено широкосмуговий інтерференційний фільтр. Широкосмуговий інтерференційний фільтр має генератор аерозолю 1, поміщений поза лінією 2, що сполучає джерело 3 та приймач випромінювання 4. Широкосмуговий інтерференційний фільтр працює наступним чином. Генератор аерозолю 1, поміщений поза лінією 2, яка сполучає джерело 3 та приймач випромінювання 4, створює на ділянці оптичного шляху потоку випромінювання хмару часток 5, що частково відхиляють, а частково розсіюють випромінювання джерела 3. Управління характеристиками потоку випромінювання здійснюється зміною розмірів часток, що вводяться в цей потік, їх оптичними властивостями, кількістю часток в одиниці об'єму простору і величиною оптичного шляху випромінювання, що перетинає хмару аерозолю. Таким чином, запропонована конструкція широкосмугового інтерферонційного фільтра забезпечує просте управління характеристиками потоку випромінювання великого перерізу за рахунок використання властивостей дисперсних часток малого діаметра. Джерела інформації: 1. Патент України 55278 А, МПК G02B 5/28 (2006.01), ШИРОКОСМУГОВИЙ ІНТЕРФЕРЕНЦІЙНИЙ ФІЛЬТР / Первак Володимир Юрійович (UA); Первак Юрій Олександрович (UA), № 2002107833, заявл. 02.10.2002, опубл. 17.03.2003, бюл. № 3. 2. Патент Росії RU 2399935, МПК G02B 5/28, Интерференционный светофильтр с перестраиваемой полосой пропускания / Никулин Д.М., Чесноков А.Е., Чесноков Д.В., Чесноков В.В. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Широкосмуговий інтерференційний фільтр, який складається із прозорого в робочій області спектра середовища та інтерференційної системи, який відрізняється тим, що інтерференційна система утворюється хмарою аерозолю, розпорошеного на обмеженому відрізку оптичного шляху між випромінювачем та приймачем випромінювання. 1 UA 93436 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
