Конусна вібраційна дробарка

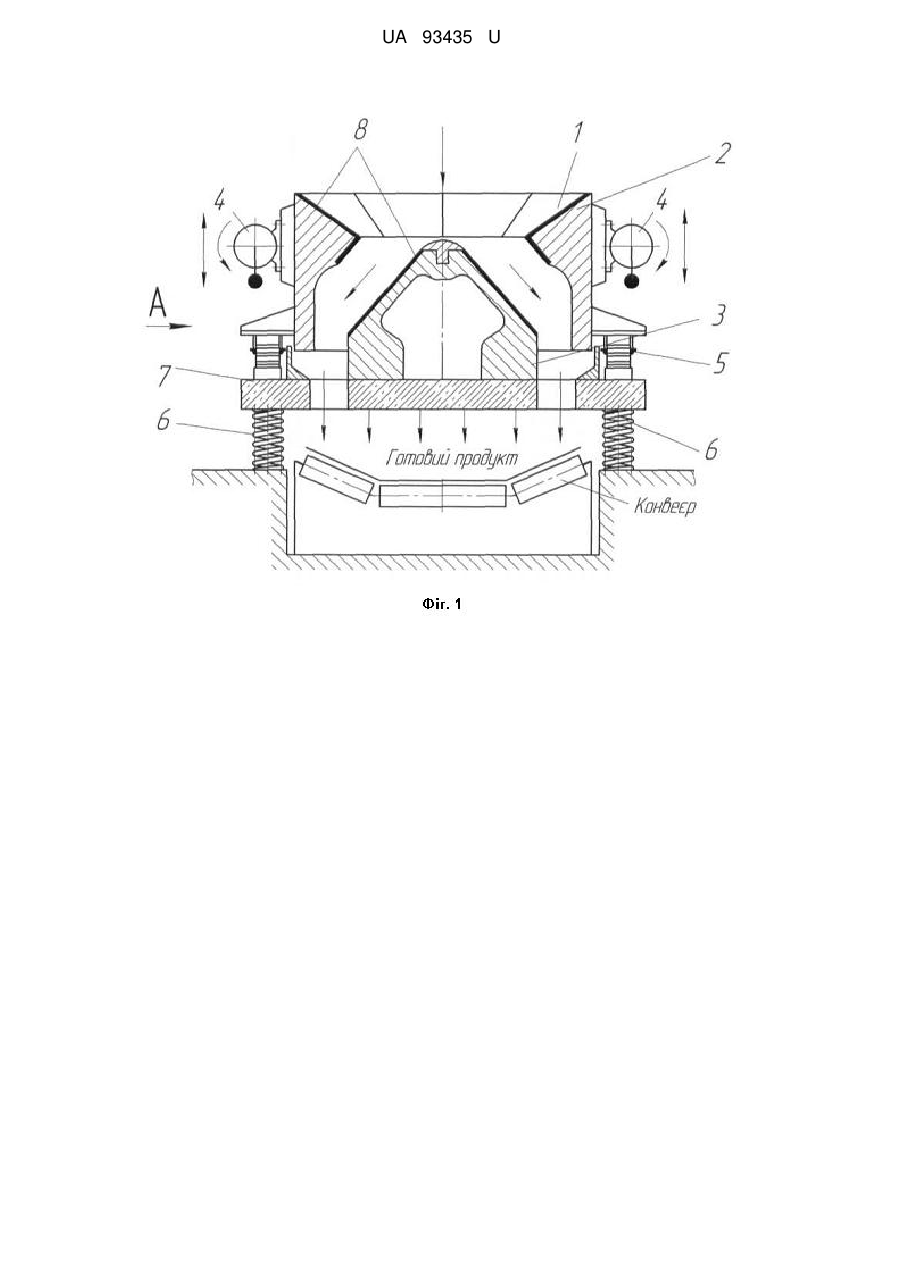

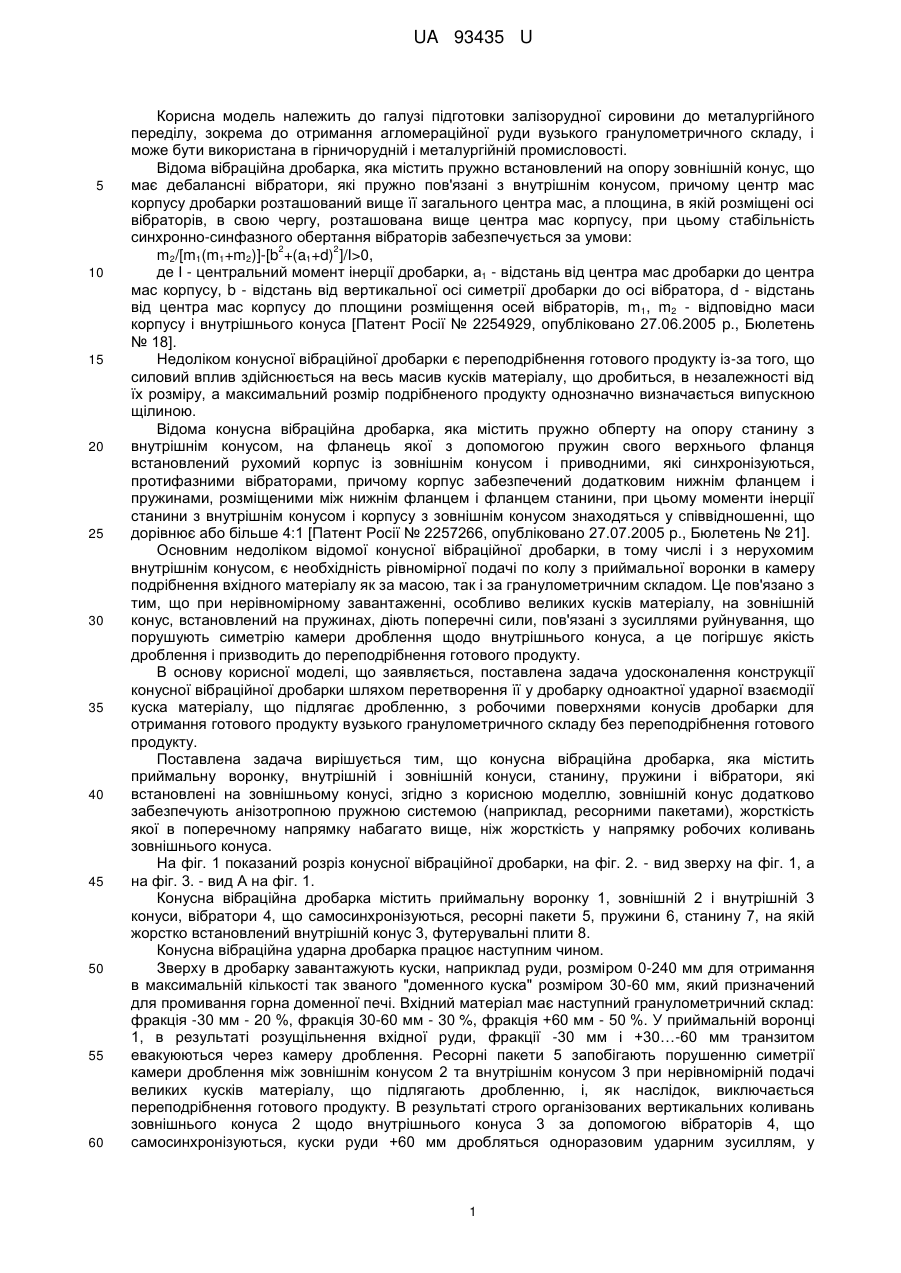

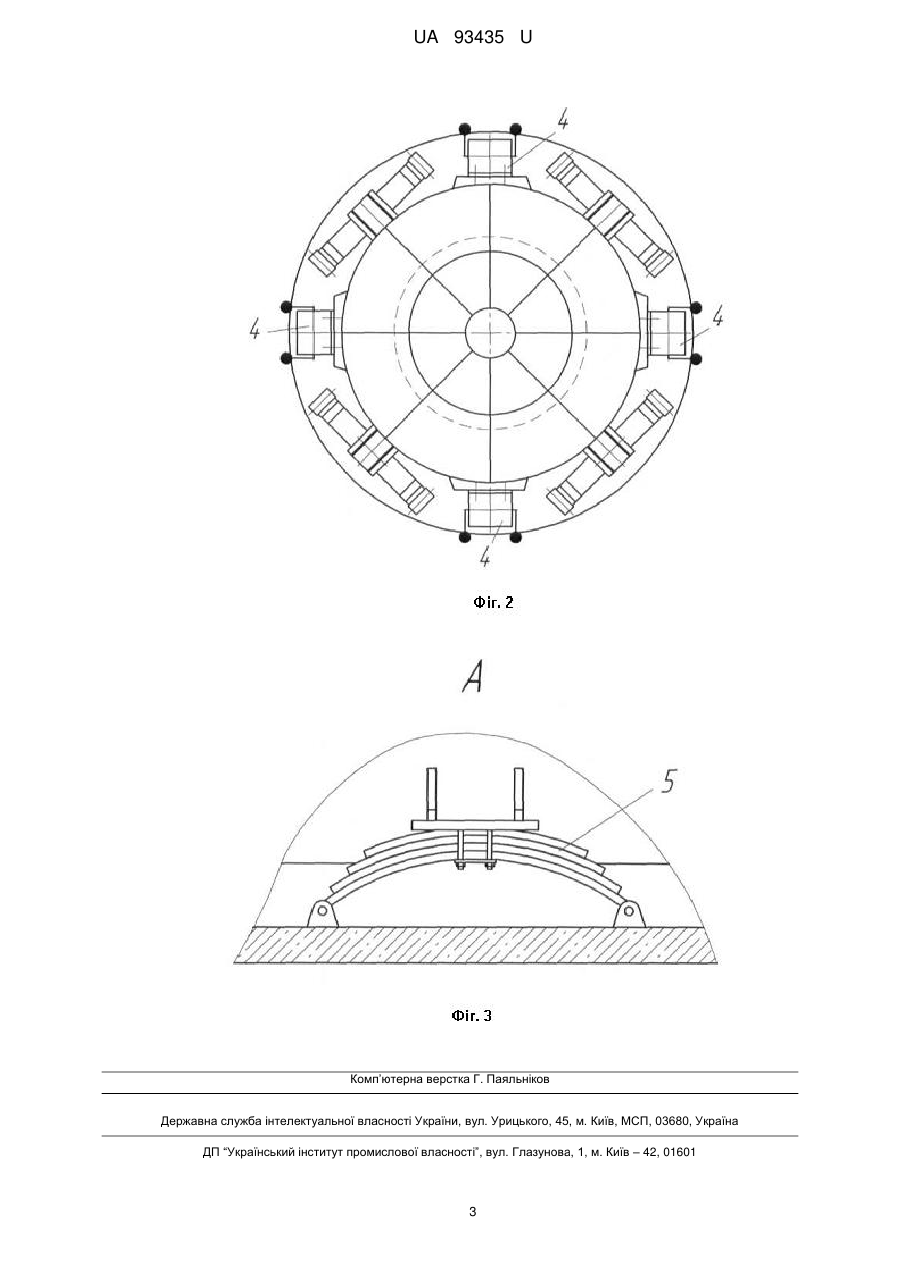

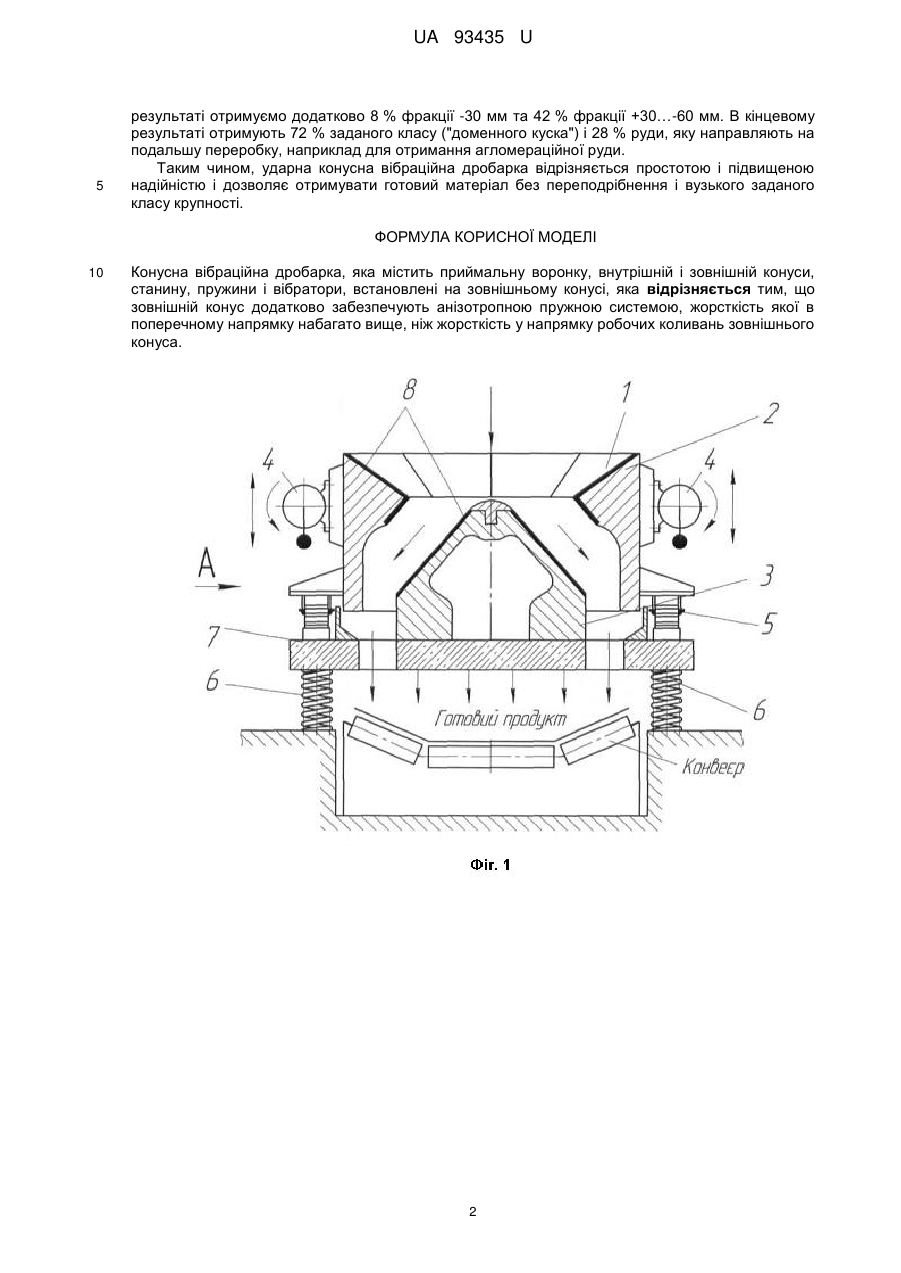

Реферат: Конусна вібраційна дробарка містить приймальну воронку, внутрішній і зовнішній конуси, станину, пружини і вібратори, встановлені на зовнішньому конусі. Зовнішній конус додатково забезпечують анізотропною пружною системою, жорсткість якої в поперечному напрямку набагато вище, ніж жорсткість у напрямку робочих коливань зовнішнього конуса. UA 93435 U (12) UA 93435 U UA 93435 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі підготовки залізорудної сировини до металургійного переділу, зокрема до отримання агломераційної руди вузького гранулометричного складу, і може бути використана в гірничорудній і металургійній промисловості. Відома вібраційна дробарка, яка містить пружно встановлений на опору зовнішній конус, що має дебалансні вібратори, які пружно пов'язані з внутрішнім конусом, причому центр мас корпусу дробарки розташований вище її загального центра мас, а площина, в якій розміщені осі вібраторів, в свою чергу, розташована вище центра мас корпусу, при цьому стабільність синхронно-синфазного обертання вібраторів забезпечується за умови: 2 2 m2/[m1(m1+m2)]-[b +(a1+d) ]/I>0, де І - центральний момент інерції дробарки, а1 - відстань від центра мас дробарки до центра мас корпусу, b - відстань від вертикальної осі симетрії дробарки до осі вібратора, d - відстань від центра мас корпусу до площини розміщення осей вібраторів, m1, m2 - відповідно маси корпусу і внутрішнього конуса [Патент Росії № 2254929, опубліковано 27.06.2005 p., Бюлетень № 18]. Недоліком конусної вібраційної дробарки є переподрібнення готового продукту із-за того, що силовий вплив здійснюється на весь масив кусків матеріалу, що дробиться, в незалежності від їх розміру, а максимальний розмір подрібненого продукту однозначно визначається випускною щілиною. Відома конусна вібраційна дробарка, яка містить пружно обперту на опору станину з внутрішнім конусом, на фланець якої з допомогою пружин свого верхнього фланця встановлений рухомий корпус із зовнішнім конусом і приводними, які синхронізуються, протифазними вібраторами, причому корпус забезпечений додатковим нижнім фланцем і пружинами, розміщеними між нижнім фланцем і фланцем станини, при цьому моменти інерції станини з внутрішнім конусом і корпусу з зовнішнім конусом знаходяться у співвідношенні, що дорівнює або більше 4:1 [Патент Росії № 2257266, опубліковано 27.07.2005 p., Бюлетень № 21]. Основним недоліком відомої конусної вібраційної дробарки, в тому числі і з нерухомим внутрішнім конусом, є необхідність рівномірної подачі по колу з приймальної воронки в камеру подрібнення вхідного матеріалу як за масою, так і за гранулометричним складом. Це пов'язано з тим, що при нерівномірному завантаженні, особливо великих кусків матеріалу, на зовнішній конус, встановлений на пружинах, діють поперечні сили, пов'язані з зусиллями руйнування, що порушують симетрію камери дроблення щодо внутрішнього конуса, а це погіршує якість дроблення і призводить до переподрібнення готового продукту. В основу корисної моделі, що заявляється, поставлена задача удосконалення конструкції конусної вібраційної дробарки шляхом перетворення її у дробарку одноактної ударної взаємодії куска матеріалу, що підлягає дробленню, з робочими поверхнями конусів дробарки для отримання готового продукту вузького гранулометричного складу без переподрібнення готового продукту. Поставлена задача вирішується тим, що конусна вібраційна дробарка, яка містить приймальну воронку, внутрішній і зовнішній конуси, станину, пружини і вібратори, які встановлені на зовнішньому конусі, згідно з корисною моделлю, зовнішній конус додатково забезпечують анізотропною пружною системою (наприклад, ресорними пакетами), жорсткість якої в поперечному напрямку набагато вище, ніж жорсткість у напрямку робочих коливань зовнішнього конуса. На фіг. 1 показаний розріз конусної вібраційної дробарки, на фіг. 2. - вид зверху на фіг. 1, а на фіг. 3. - вид А на фіг. 1. Конусна вібраційна дробарка містить приймальну воронку 1, зовнішній 2 і внутрішній 3 конуси, вібратори 4, що самосинхронізуються, ресорні пакети 5, пружини 6, станину 7, на якій жорстко встановлений внутрішній конус 3, футерувальні плити 8. Конусна вібраційна ударна дробарка працює наступним чином. Зверху в дробарку завантажують куски, наприклад руди, розміром 0-240 мм для отримання в максимальній кількості так званого "доменного куска" розміром 30-60 мм, який призначений для промивання горна доменної печі. Вхідний матеріал має наступний гранулометричний склад: фракція -30 мм - 20 %, фракція 30-60 мм - 30 %, фракція +60 мм - 50 %. У приймальній воронці 1, в результаті розущільнення вхідної руди, фракції -30 мм і +30…-60 мм транзитом евакуюються через камеру дроблення. Ресорні пакети 5 запобігають порушенню симетрії камери дроблення між зовнішнім конусом 2 та внутрішнім конусом 3 при нерівномірній подачі великих кусків матеріалу, що підлягають дробленню, і, як наслідок, виключається переподрібнення готового продукту. В результаті строго організованих вертикальних коливань зовнішнього конуса 2 щодо внутрішнього конуса 3 за допомогою вібраторів 4, що самосинхронізуються, куски руди +60 мм дробляться одноразовим ударним зусиллям, у 1 UA 93435 U 5 результаті отримуємо додатково 8 % фракції -30 мм та 42 % фракції +30…-60 мм. В кінцевому результаті отримують 72 % заданого класу ("доменного куска") і 28 % руди, яку направляють на подальшу переробку, наприклад для отримання агломераційної руди. Таким чином, ударна конусна вібраційна дробарка відрізняється простотою і підвищеною надійністю і дозволяє отримувати готовий матеріал без переподрібнення і вузького заданого класу крупності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Конусна вібраційна дробарка, яка містить приймальну воронку, внутрішній і зовнішній конуси, станину, пружини і вібратори, встановлені на зовнішньому конусі, яка відрізняється тим, що зовнішній конус додатково забезпечують анізотропною пружною системою, жорсткість якої в поперечному напрямку набагато вище, ніж жорсткість у напрямку робочих коливань зовнішнього конуса. 2 UA 93435 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
