Сталебетонна колона

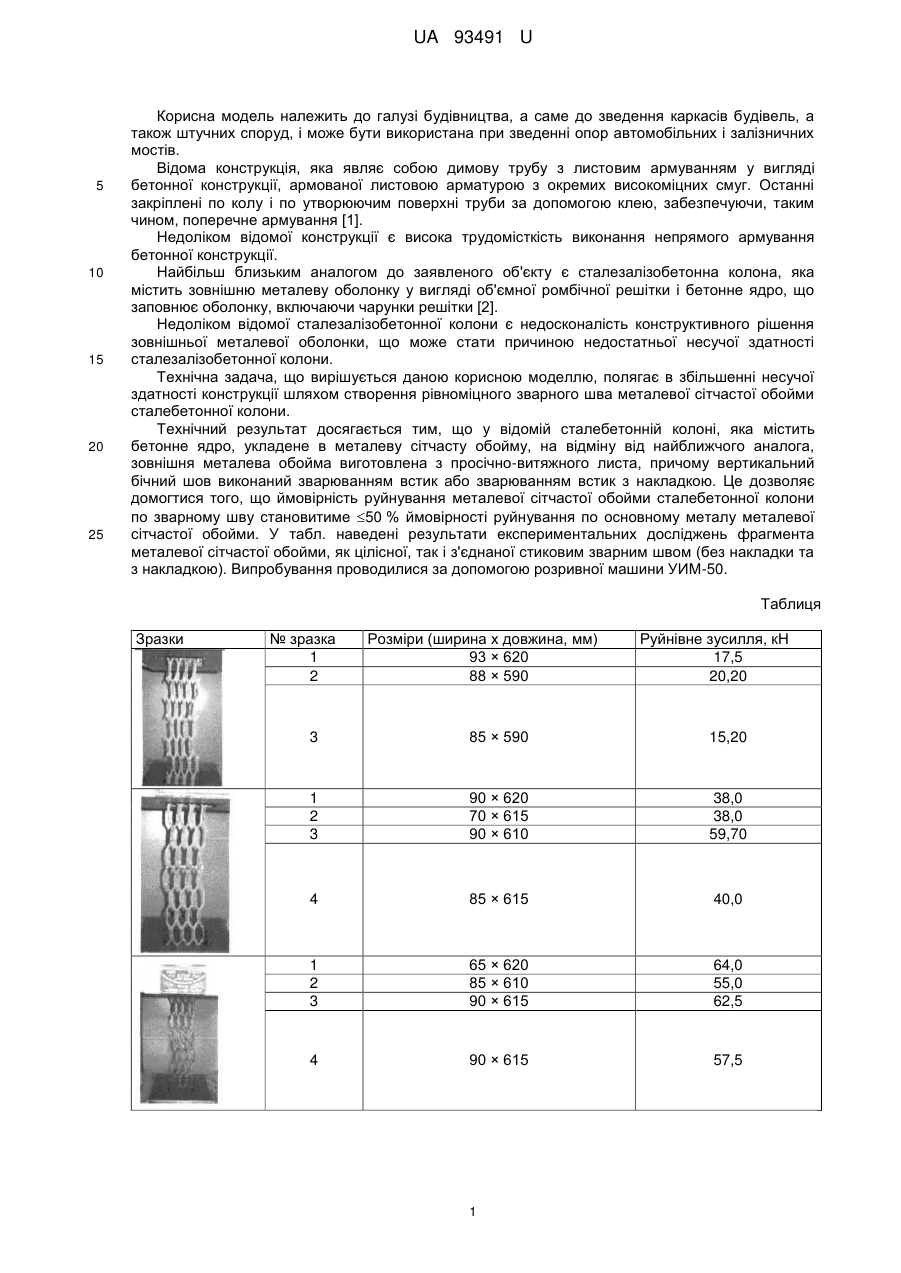

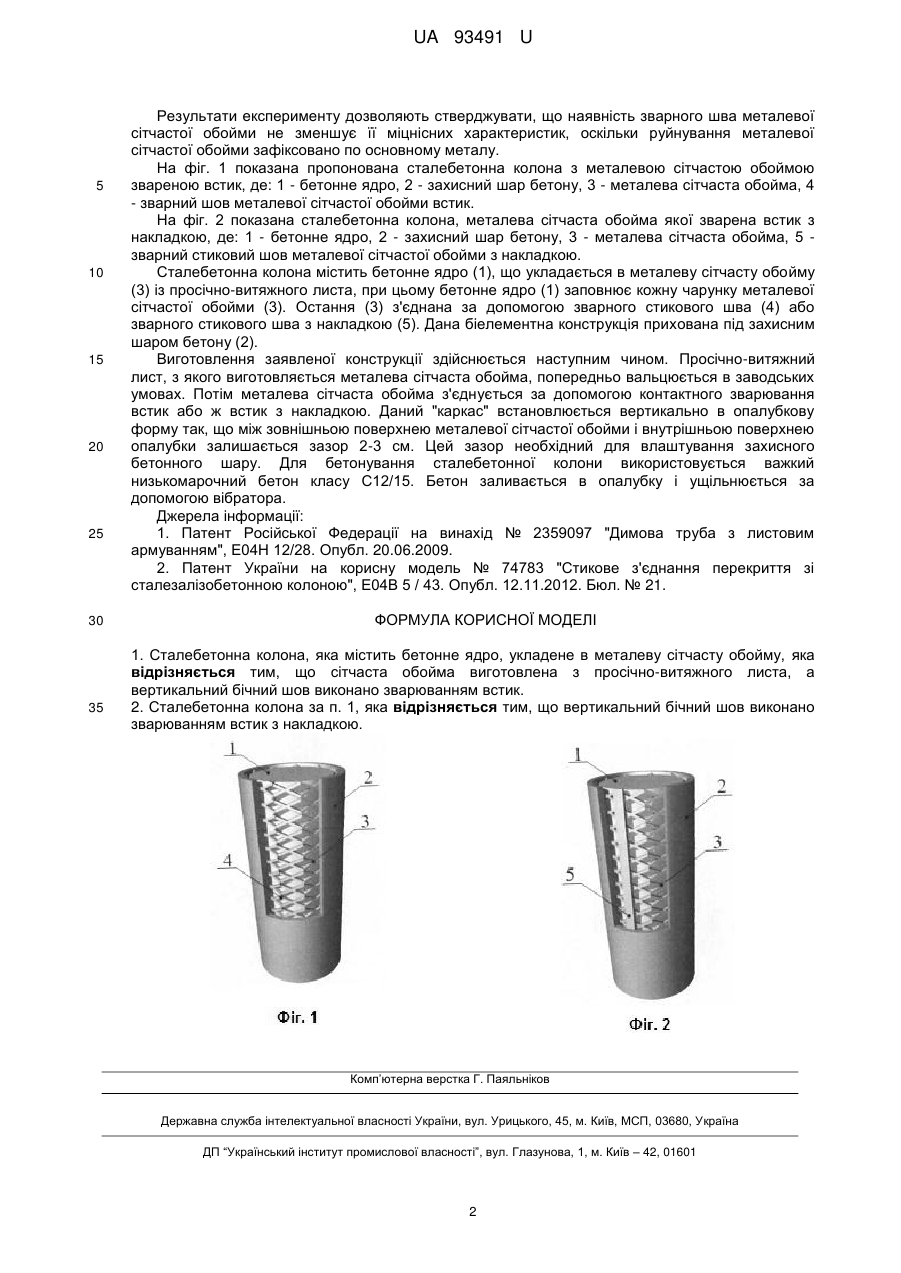

Реферат: Сталебетонна колона містить бетонне ядро, укладене в металеву сітчасту обойму. Крім цього, сітчаста обойма виготовлена з просічно-витяжного листа, а вертикальний бічний шов виконано зварюванням встик. UA 93491 U (54) СТАЛЕБЕТОННА КОЛОНА UA 93491 U UA 93491 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, а саме до зведення каркасів будівель, а також штучних споруд, і може бути використана при зведенні опор автомобільних і залізничних мостів. Відома конструкція, яка являє собою димову трубу з листовим армуванням у вигляді бетонної конструкції, армованої листовою арматурою з окремих високоміцних смуг. Останні закріплені по колу і по утворюючим поверхні труби за допомогою клею, забезпечуючи, таким чином, поперечне армування [1]. Недоліком відомої конструкції є висока трудомісткість виконання непрямого армування бетонної конструкції. Найбільш близьким аналогом до заявленого об'єкту є сталезалізобетонна колона, яка містить зовнішню металеву оболонку у вигляді об'ємної ромбічної решітки і бетонне ядро, що заповнює оболонку, включаючи чарунки решітки [2]. Недоліком відомої сталезалізобетонної колони є недосконалість конструктивного рішення зовнішньої металевої оболонки, що може стати причиною недостатньої несучої здатності сталезалізобетонної колони. Технічна задача, що вирішується даною корисною моделлю, полягає в збільшенні несучої здатності конструкції шляхом створення рівноміцного зварного шва металевої сітчастої обойми сталебетонної колони. Технічний результат досягається тим, що у відомій сталебетонній колоні, яка містить бетонне ядро, укладене в металеву сітчасту обойму, на відміну від найближчого аналога, зовнішня металева обойма виготовлена з просічно-витяжного листа, причому вертикальний бічний шов виконаний зварюванням встик або зварюванням встик з накладкою. Це дозволяє домогтися того, що ймовірність руйнування металевої сітчастої обойми сталебетонної колони по зварному шву становитиме 50 % ймовірності руйнування по основному металу металевої сітчастої обойми. У табл. наведені результати експериментальних досліджень фрагмента металевої сітчастої обойми, як цілісної, так і з'єднаної стиковим зварним швом (без накладки та з накладкою). Випробування проводилися за допомогою розривної машини УИМ-50. Таблиця Зразки № зразка 1 2 Розміри (ширина х довжина, мм) 93 × 620 88 × 590 Руйнівне зусилля, кН 17,5 20,20 3 85 × 590 15,20 1 2 3 90 × 620 70 × 615 90 × 610 38,0 38,0 59,70 4 85 × 615 40,0 1 2 3 65 × 620 85 × 610 90 × 615 64,0 55,0 62,5 4 90 × 615 57,5 1 UA 93491 U 5 10 15 20 25 30 35 Результати експерименту дозволяють стверджувати, що наявність зварного шва металевої сітчастої обойми не зменшує її міцнісних характеристик, оскільки руйнування металевої сітчастої обойми зафіксовано по основному металу. На фіг. 1 показана пропонована сталебетонна колона з металевою сітчастою обоймою звареною встик, де: 1 - бетонне ядро, 2 - захисний шар бетону, 3 - металева сітчаста обойма, 4 - зварний шов металевої сітчастої обойми встик. На фіг. 2 показана сталебетонна колона, металева сітчаста обойма якої зварена встик з накладкою, де: 1 - бетонне ядро, 2 - захисний шар бетону, 3 - металева сітчаста обойма, 5 зварний стиковий шов металевої сітчастої обойми з накладкою. Сталебетонна колона містить бетонне ядро (1), що укладається в металеву сітчасту обойму (3) із просічно-витяжного листа, при цьому бетонне ядро (1) заповнює кожну чарунку металевої сітчастої обойми (3). Остання (3) з'єднана за допомогою зварного стикового шва (4) або зварного стикового шва з накладкою (5). Дана біелементна конструкція прихована під захисним шаром бетону (2). Виготовлення заявленої конструкції здійснюється наступним чином. Просічно-витяжний лист, з якого виготовляється металева сітчаста обойма, попередньо вальцюється в заводських умовах. Потім металева сітчаста обойма з'єднується за допомогою контактного зварювання встик або ж встик з накладкою. Даний "каркас" встановлюється вертикально в опалубкову форму так, що між зовнішньою поверхнею металевої сітчастої обойми і внутрішньою поверхнею опалубки залишається зазор 2-3 см. Цей зазор необхідний для влаштування захисного бетонного шару. Для бетонування сталебетонної колони використовується важкий низькомарочний бетон класу С12/15. Бетон заливається в опалубку і ущільнюється за допомогою вібратора. Джерела інформації: 1. Патент Російської Федерації на винахід № 2359097 "Димова труба з листовим армуванням", Е04Н 12/28. Опубл. 20.06.2009. 2. Патент України на корисну модель № 74783 "Стикове з'єднання перекриття зі сталезалізобетонною колоною", Е04В 5 / 43. Опубл. 12.11.2012. Бюл. № 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Сталебетонна колона, яка містить бетонне ядро, укладене в металеву сітчасту обойму, яка відрізняється тим, що сітчаста обойма виготовлена з просічно-витяжного листа, а вертикальний бічний шов виконано зварюванням встик. 2. Сталебетонна колона за п. 1, яка відрізняється тим, що вертикальний бічний шов виконано зварюванням встик з накладкою. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
