Сталебетонна кругла плита

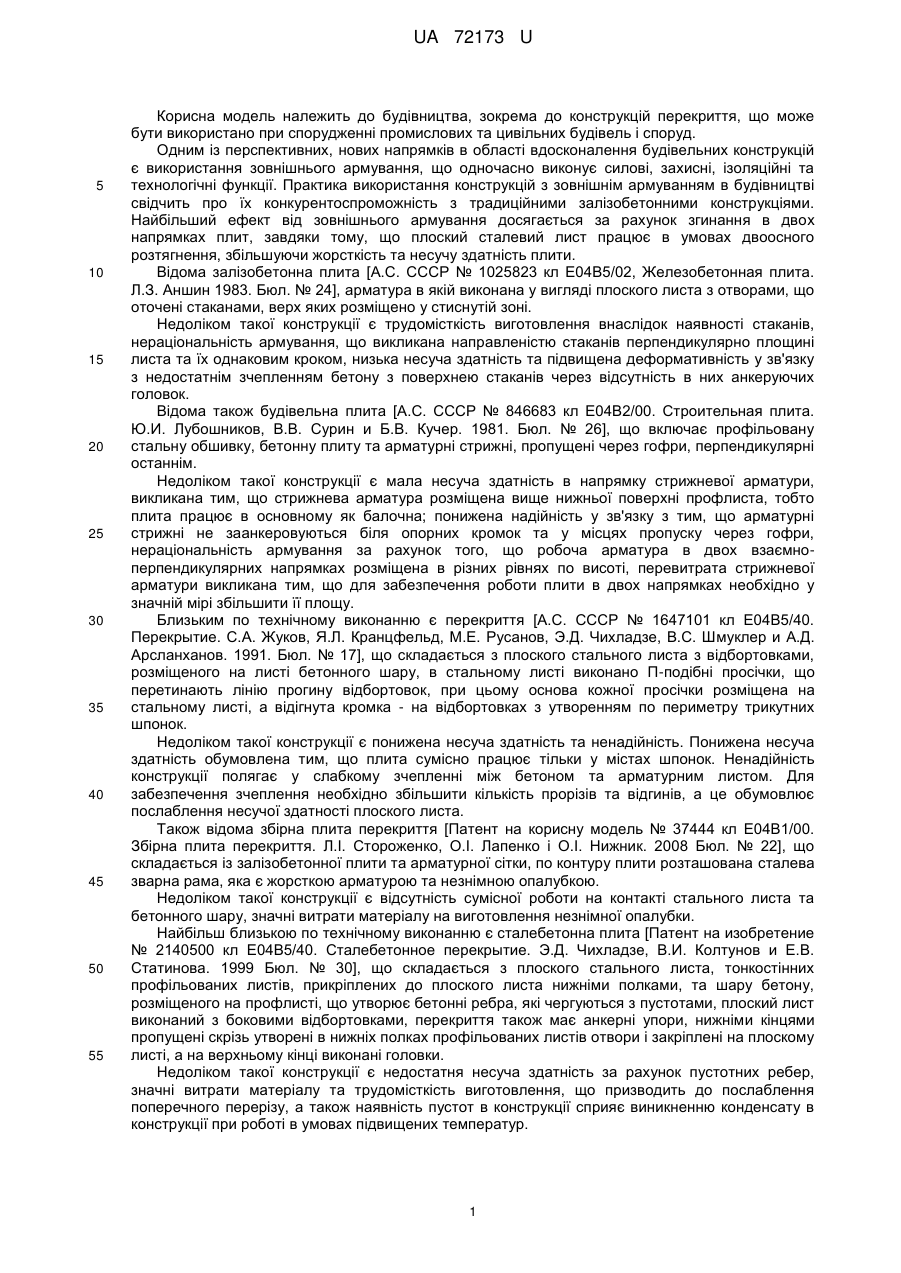

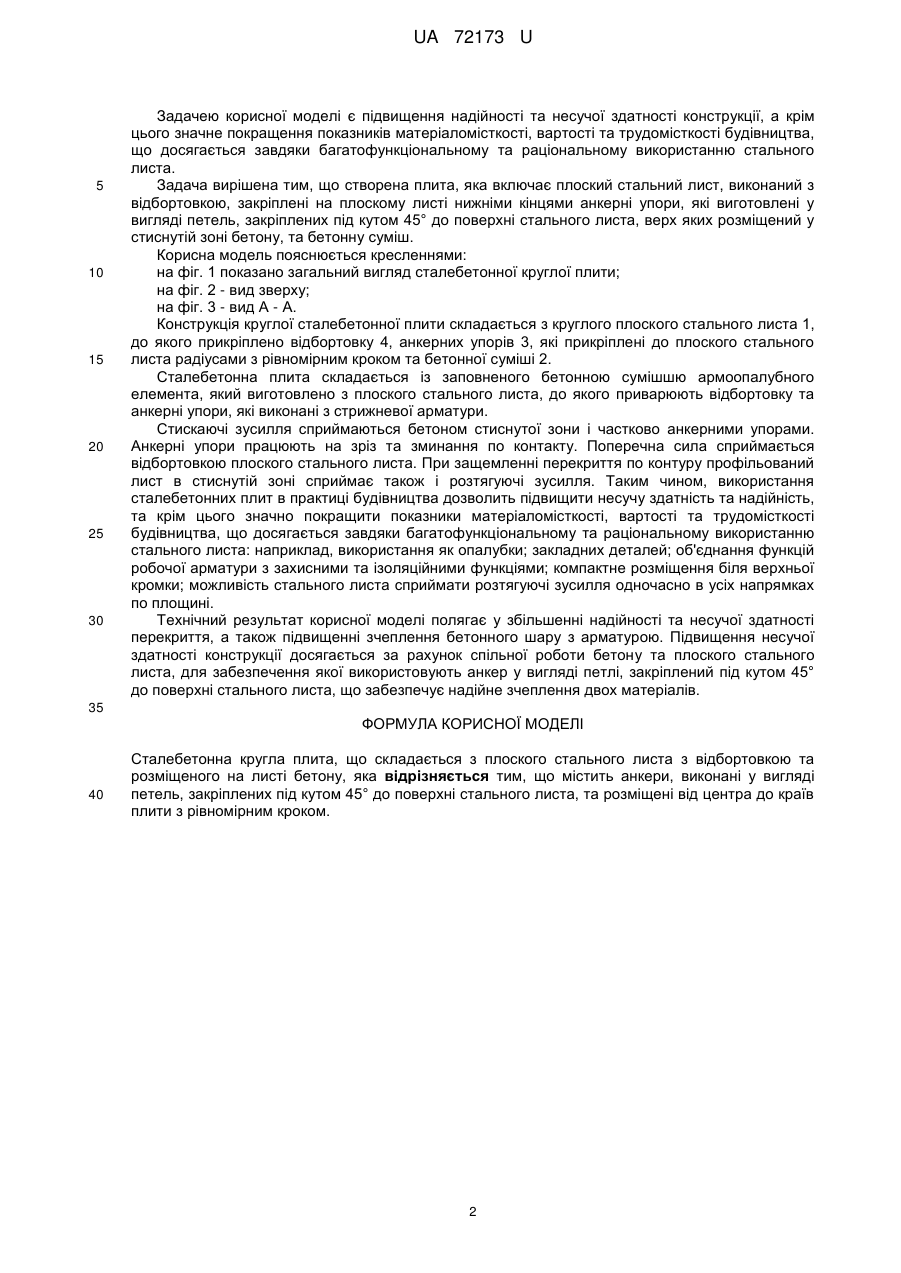

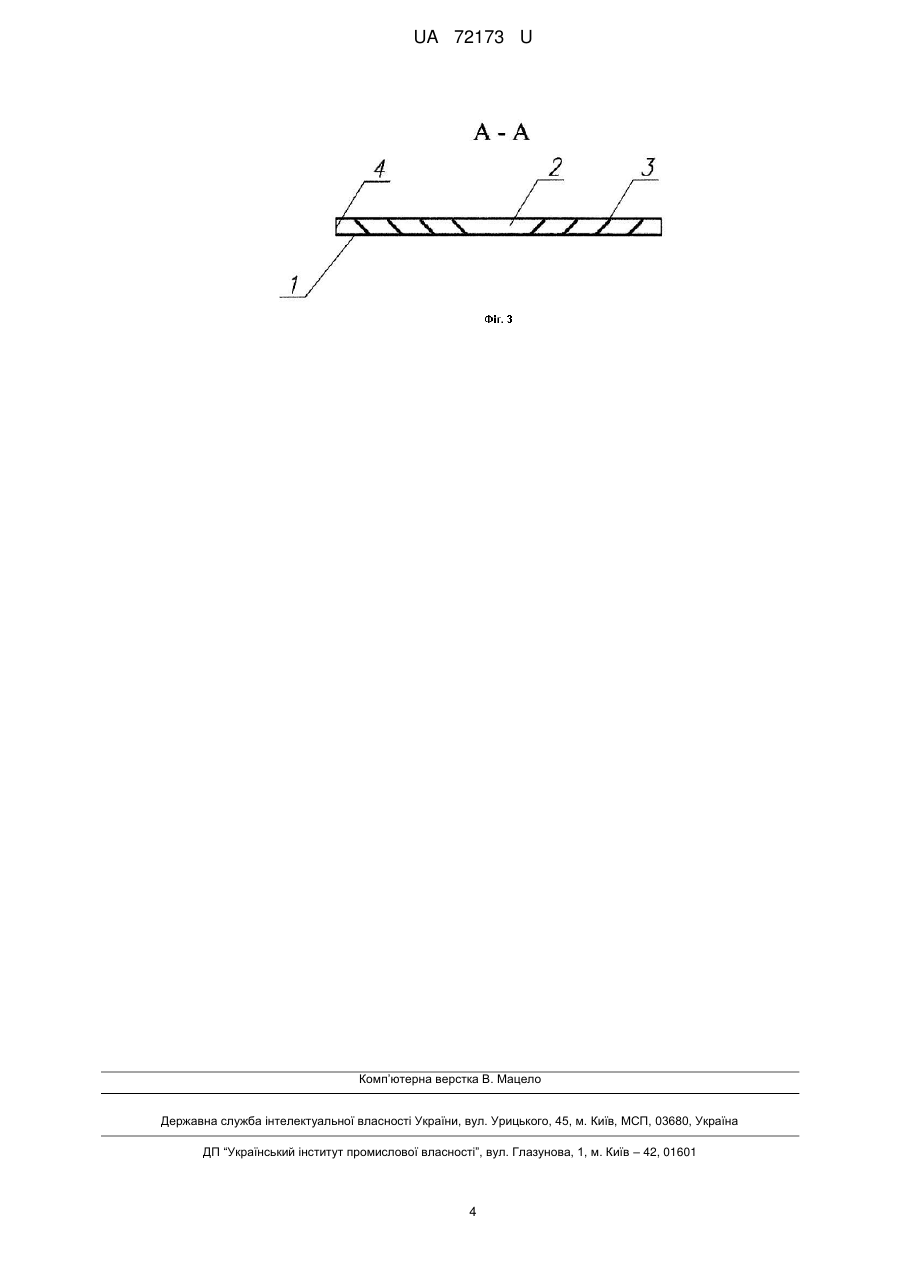

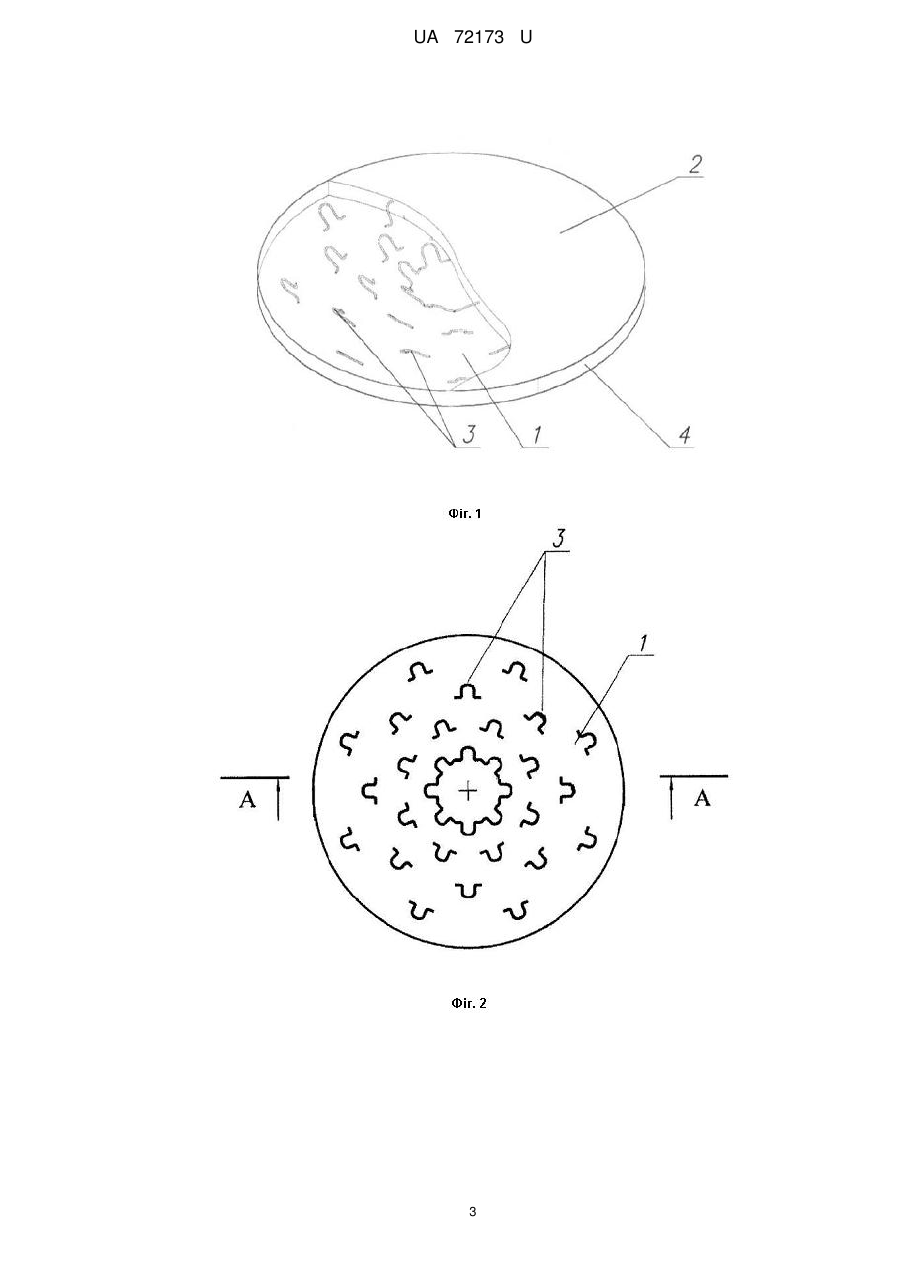

Реферат: UA 72173 U UA 72173 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, зокрема до конструкцій перекриття, що може бути використано при спорудженні промислових та цивільних будівель і споруд. Одним із перспективних, нових напрямків в області вдосконалення будівельних конструкцій є використання зовнішнього армування, що одночасно виконує силові, захисні, ізоляційні та технологічні функції. Практика використання конструкцій з зовнішнім армуванням в будівництві свідчить про їх конкурентоспроможність з традиційними залізобетонними конструкціями. Найбільший ефект від зовнішнього армування досягається за рахунок згинання в двох напрямках плит, завдяки тому, що плоский сталевий лист працює в умовах двоосного розтягнення, збільшуючи жорсткість та несучу здатність плити. Відома залізобетонна плита [А.С. СССР № 1025823 кл Е04В5/02, Железобетонная плита. Л.З. Аншин 1983. Бюл. № 24], арматура в якій виконана у вигляді плоского листа з отворами, що оточені стаканами, верх яких розміщено у стиснутій зоні. Недоліком такої конструкції є трудомісткість виготовлення внаслідок наявності стаканів, нераціональність армування, що викликана направленістю стаканів перпендикулярно площині листа та їх однаковим кроком, низька несуча здатність та підвищена деформативність у зв'язку з недостатнім зчепленням бетону з поверхнею стаканів через відсутність в них анкеруючих головок. Відома також будівельна плита [А.С. СССР № 846683 кл Е04В2/00. Строительная плита. Ю.И. Лубошников, В.В. Сурин и Б.В. Кучер. 1981. Бюл. № 26], що включає профільовану стальну обшивку, бетонну плиту та арматурні стрижні, пропущені через гофри, перпендикулярні останнім. Недоліком такої конструкції є мала несуча здатність в напрямку стрижневої арматури, викликана тим, що стрижнева арматура розміщена вище нижньої поверхні профлиста, тобто плита працює в основному як балочна; понижена надійність у зв'язку з тим, що арматурні стрижні не заанкеровуються біля опорних кромок та у місцях пропуску через гофри, нераціональність армування за рахунок того, що робоча арматура в двох взаємноперпендикулярних напрямках розміщена в різних рівнях по висоті, перевитрата стрижневої арматури викликана тим, що для забезпечення роботи плити в двох напрямках необхідно у значній мірі збільшити її площу. Близьким по технічному виконанню є перекриття [А.С. СССР № 1647101 кл Е04В5/40. Перекрытие. С.А. Жуков, Я.Л. Кранцфельд, М.Е. Русанов, Э.Д. Чихладзе, B.C. Шмуклер и А.Д. Арсланханов. 1991. Бюл. № 17], що складається з плоского стального листа з відбортовками, розміщеного на листі бетонного шару, в стальному листі виконано П-подібні просічки, що перетинають лінію прогину відбортовок, при цьому основа кожної просічки розміщена на стальному листі, а відігнута кромка - на відбортовках з утворенням по периметру трикутних шпонок. Недоліком такої конструкції є понижена несуча здатність та ненадійність. Понижена несуча здатність обумовлена тим, що плита сумісно працює тільки у містах шпонок. Ненадійність конструкції полягає у слабкому зчепленні між бетоном та арматурним листом. Для забезпечення зчеплення необхідно збільшити кількість прорізів та відгинів, а це обумовлює послаблення несучої здатності плоского листа. Також відома збірна плита перекриття [Патент на корисну модель № 37444 кл Е04В1/00. Збірна плита перекриття. Л.І. Стороженко, О.І. Лапенко і О.І. Нижник. 2008 Бюл. № 22], що складається із залізобетонної плити та арматурної сітки, по контуру плити розташована сталева зварна рама, яка є жорсткою арматурою та незнімною опалубкою. Недоліком такої конструкції є відсутність сумісної роботи на контакті стального листа та бетонного шару, значні витрати матеріалу на виготовлення незнімної опалубки. Найбільш близькою по технічному виконанню є сталебетонна плита [Патент на изобретение № 2140500 кл Е04В5/40. Сталебетонное перекрытие. Э.Д. Чихладзе, В.И. Колтунов и Е.В. Статинова. 1999 Бюл. № 30], що складається з плоского стального листа, тонкостінних профільованих листів, прикріплених до плоского листа нижніми полками, та шару бетону, розміщеного на профлисті, що утворює бетонні ребра, які чергуються з пустотами, плоский лист виконаний з боковими відбортовками, перекриття також має анкерні упори, нижніми кінцями пропущені скрізь утворені в нижніх полках профільованих листів отвори і закріплені на плоскому листі, а на верхньому кінці виконані головки. Недоліком такої конструкції є недостатня несуча здатність за рахунок пустотних ребер, значні витрати матеріалу та трудомісткість виготовлення, що призводить до послаблення поперечного перерізу, а також наявність пустот в конструкції сприяє виникненню конденсату в конструкції при роботі в умовах підвищених температур. 1 UA 72173 U 5 10 15 20 25 30 Задачею корисної моделі є підвищення надійності та несучої здатності конструкції, а крім цього значне покращення показників матеріаломісткості, вартості та трудомісткості будівництва, що досягається завдяки багатофункціональному та раціональному використанню стального листа. Задача вирішена тим, що створена плита, яка включає плоский стальний лист, виконаний з відбортовкою, закріплені на плоскому листі нижніми кінцями анкерні упори, які виготовлені у вигляді петель, закріплених під кутом 45° до поверхні стального листа, верх яких розміщений у стиснутій зоні бетону, та бетонну суміш. Корисна модель пояснюється кресленнями: на фіг. 1 показано загальний вигляд сталебетонної круглої плити; на фіг. 2 - вид зверху; на фіг. 3 - вид А - А. Конструкція круглої сталебетонної плити складається з круглого плоского стального листа 1, до якого прикріплено відбортовку 4, анкерних упорів 3, які прикріплені до плоского стального листа радіусами з рівномірним кроком та бетонної суміші 2. Сталебетонна плита складається із заповненого бетонною сумішшю армоопалубного елемента, який виготовлено з плоского стального листа, до якого приварюють відбортовку та анкерні упори, які виконані з стрижневої арматури. Стискаючі зусилля сприймаються бетоном стиснутої зони і частково анкерними упорами. Анкерні упори працюють на зріз та зминання по контакту. Поперечна сила сприймається відбортовкою плоского стального листа. При защемленні перекриття по контуру профільований лист в стиснутій зоні сприймає також і розтягуючі зусилля. Таким чином, використання сталебетонних плит в практиці будівництва дозволить підвищити несучу здатність та надійність, та крім цього значно покращити показники матеріаломісткості, вартості та трудомісткості будівництва, що досягається завдяки багатофункціональному та раціональному використанню стального листа: наприклад, використання як опалубки; закладних деталей; об'єднання функцій робочої арматури з захисними та ізоляційними функціями; компактне розміщення біля верхньої кромки; можливість стального листа сприймати розтягуючі зусилля одночасно в усіх напрямках по площині. Технічний результат корисної моделі полягає у збільшенні надійності та несучої здатності перекриття, а також підвищенні зчеплення бетонного шару з арматурою. Підвищення несучої здатності конструкції досягається за рахунок спільної роботи бетону та плоского стального листа, для забезпечення якої використовують анкер у вигляді петлі, закріплений під кутом 45° до поверхні стального листа, що забезпечує надійне зчеплення двох матеріалів. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонна кругла плита, що складається з плоского стального листа з відбортовкою та розміщеного на листі бетону, яка відрізняється тим, що містить анкери, виконані у вигляді петель, закріплених під кутом 45° до поверхні стального листа, та розміщені від центра до країв плити з рівномірним кроком. 2 UA 72173 U 3 UA 72173 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
