Залізобетонна колона

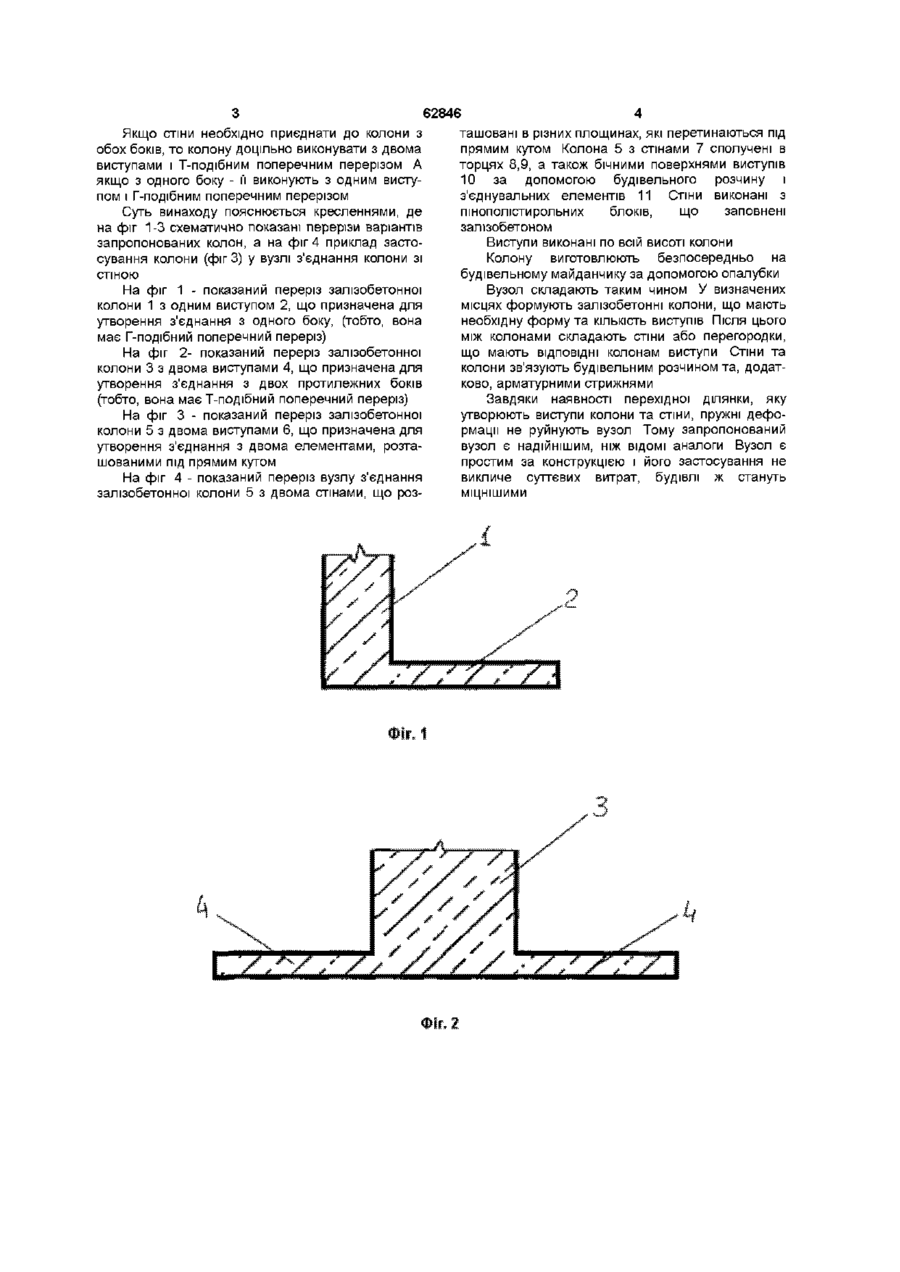

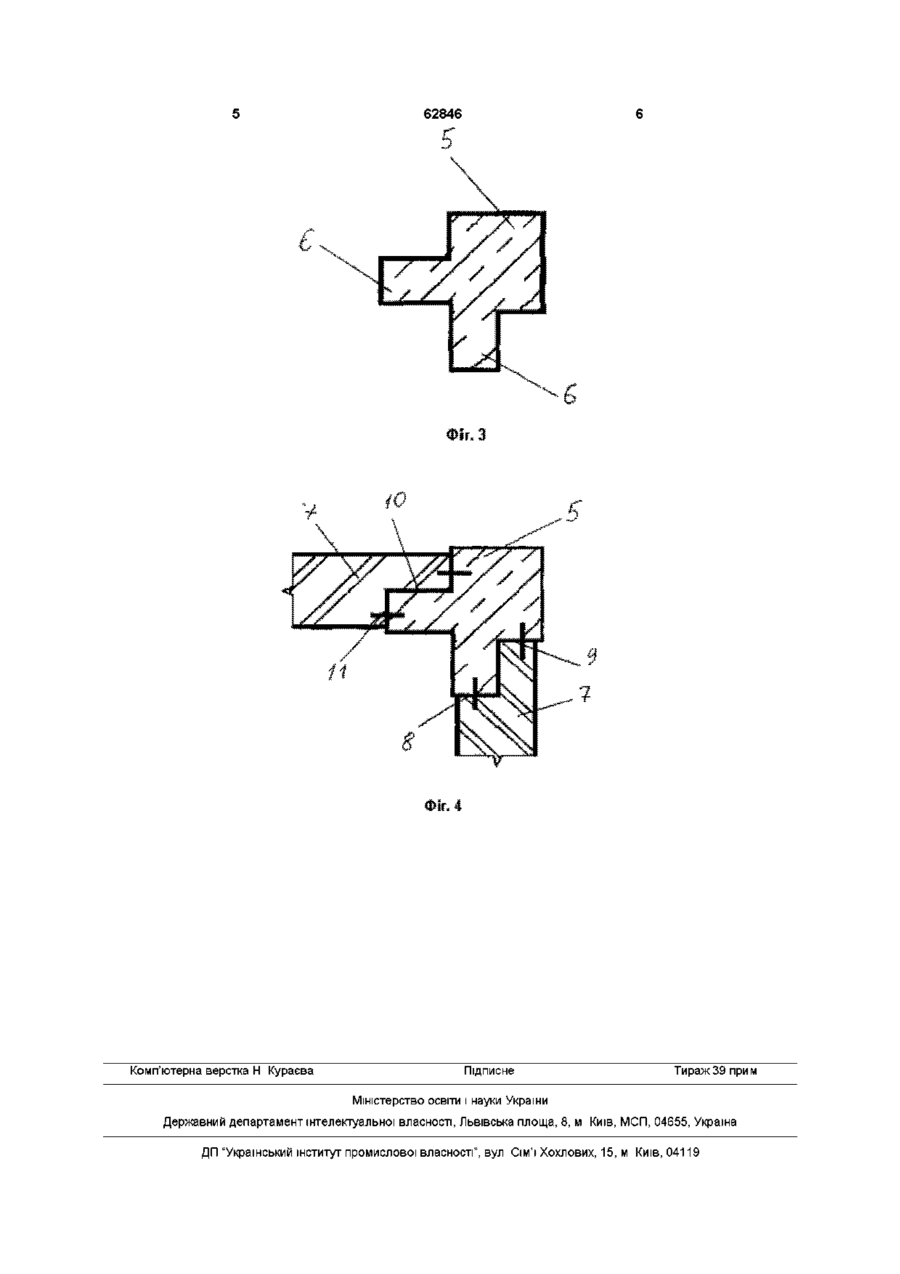

1 Залізобетонна колона, що включає бетонне тіло і розміщені в ньому арматурні стрижні, яка відрізняється тим, що вона виконана з принаймні одним призматичним виступом для контакту з ВІДПОВІДНИМ виступом іншого, сполученого з колоною, елемента будівлі 2 Колона за п 1, яка відрізняється тим, що згаданий виступ виконаний по всій її висоті 3 Колона за п 1 або 2, яка відрізняється тим, що вона виконана з двома виступами і має Т-подібний поперечний переріз 4 Колона за п 1 або 2, яка відрізняється тим, що вона виконана з одним виступом і має Г-подібний поперечний переріз Винахід відноситься до довгомірних несучих будівельних елементів, які умовно названі "колонами" Під терміном "колона", крім самих колон, слід також розуміти пілони, стійки та опори Винахід може бути застосований при будівництві монолітно-каркасних будинків Причиною недостатньої надійності вузлів з'єднання колон з іншими будівельними елементами найчастіше є велика різниця у характеристиках матеріалу, з якого виготовлена колона та/або з'єднувальні елементи, та матеріалу, з якого виготовлений інший елемент, наприклад стіна або перегородка Утворюючи з'єднання вони працюють під дією деформацій зовсім по різному Наприклад, одна частина розтягується, а інша залишається без змін В наслідок цього вузол буде руйнуватися Важливою причиною цього є також недосконалий зв'язок між елементами, який обумовлений, перш за все, формою колони ВІДОМІ КОЛОНИ не мають власних засобів для зв'язку з іншими будівельними елементами призведе до підвищення надійності їх з єднань з іншими елементами будівлі Поставлене завдання вирішується тим, що відома залізобетонна колона, що включає бетонне тіло і розміщені в ньому арматурні стрижні, згідно винаходу, вона виконана з принаймні одним призматичним виступом для контакту з ВІДПОВІДНИМ виступом іншого, сполученого з колоною елемента будівлі, наприклад стіни або перегородки Наявність залізобетонного призматичного виступу виключає необхідність монтажу допоміжних засобів таких, як швелери, виконує функцію ребра жорсткості і саме головне забезпечує при використанні колони надійний та міцний контакт зі стіною або іншим сполученим з колоною елементом Виступи колони та стіни, що з'єднані торцевими та паралельними поздовжній осі стіни поверхнями, утворюють перехідну ділянку При цьому виступна частина колони мов би стає частиною стіни Значення пружності для перехідної ділянки, є середнім арифметичним значень пружності колони та стіни Навантаження, що виникають передаються від колон до стін не так різко, як зазвичай, що виключає виникнення у них тріщин Підвищується надійність вузлу з'єднання та споруди в цілому Найбільш близькою до запропонованого винаходу є колона, що описана, наприклад, у патенті України №50111, опубл 15 10 2002, Бюл №10, 2002 Колона має переріз у вигляді прямокутника, включає бетонне тіло і розміщені в ньому арматурні стрижні Типова форма колони є причиною типових вищезазначених вад вузлів, в яких вона застосовується Завданням, на яке спрямований винахід, є розробка нового виду колон, застосування яких Найбільш доцільно, коли згаданий виступ виконаний по всій висоті колони Це забезпечує надійне обпирання стіни або перегородки по всієї и висоті (О ^00 (О Якщо стіни необхідно приєднати до колони з обох боків, то колону доцільно виконувати з двома виступами і Т-подібним поперечним перерізом А якщо з одного боку - її виконують з одним виступом і Г-подібним поперечним перерізом Суть винаходу пояснюється кресленнями, де на фіг 1-3 схематично показані перерізи варіантів запропонованих колон, а на фіг 4 приклад застосування колони (фігЗ) у вузлі з'єднання колони зі стіною На фіг 1 - показаний переріз залізобетонної колони 1 з одним виступом 2, що призначена для утворення з'єднання з одного боку, (тобто, вона має Г-подібний поперечний переріз) На фіг 2- показаний переріз залізобетонної колони 3 з двома виступами 4, що призначена для утворення з'єднання з двох протилежних боків (тобто, вона має Т-подібний поперечний переріз) На фіг 3 - показаний переріз залізобетонної колони 5 з двома виступами 6, що призначена для утворення з'єднання з двома елементами, розташованими під прямим кутом На фіг 4 - показаний переріз вузлу з'єднання залізобетонної колони 5 з двома стінами, що роз 62846 ташовані в різних площинах, які перетинаються під прямим кутом Колона 5 з стінами 7 сполучені в торцях 8,9, а також бічними поверхнями виступів 10 за допомогою будівельного розчину і з'єднувальних елементів 11 Стіни виконані з пшополістирольних блоків, що заповнені залізобетоном Виступи виконані по всій висоті колони Колону виготовлюють безпосередньо на будівельному майданчику за допомогою опалубки Вузол складають таким чином У визначених місцях формують залізобетонні колони, що мають необхідну форму та КІЛЬКІСТЬ виступів Після ЦЬОГО МІЖ колонами складають стіни або перегородки, що мають ВІДПОВІДНІ колонам виступи Стіни та колони зв'язують будівельним розчином та, додатково, арматурними стрижнями Завдяки наявності перехідної ділянки, яку утворюють виступи колони та стіни, пружні деформації не руйнують вузол Тому запропонований вузол є надійнішим, ніж ВІДОМІ аналоги Вузол є простим за конструкцією і його застосування не викличе суттєвих витрат, будівлі ж стануть МІЦНІШИМИ 62846 Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
