Пристрій у камері спалювання котла в. і. кононенка

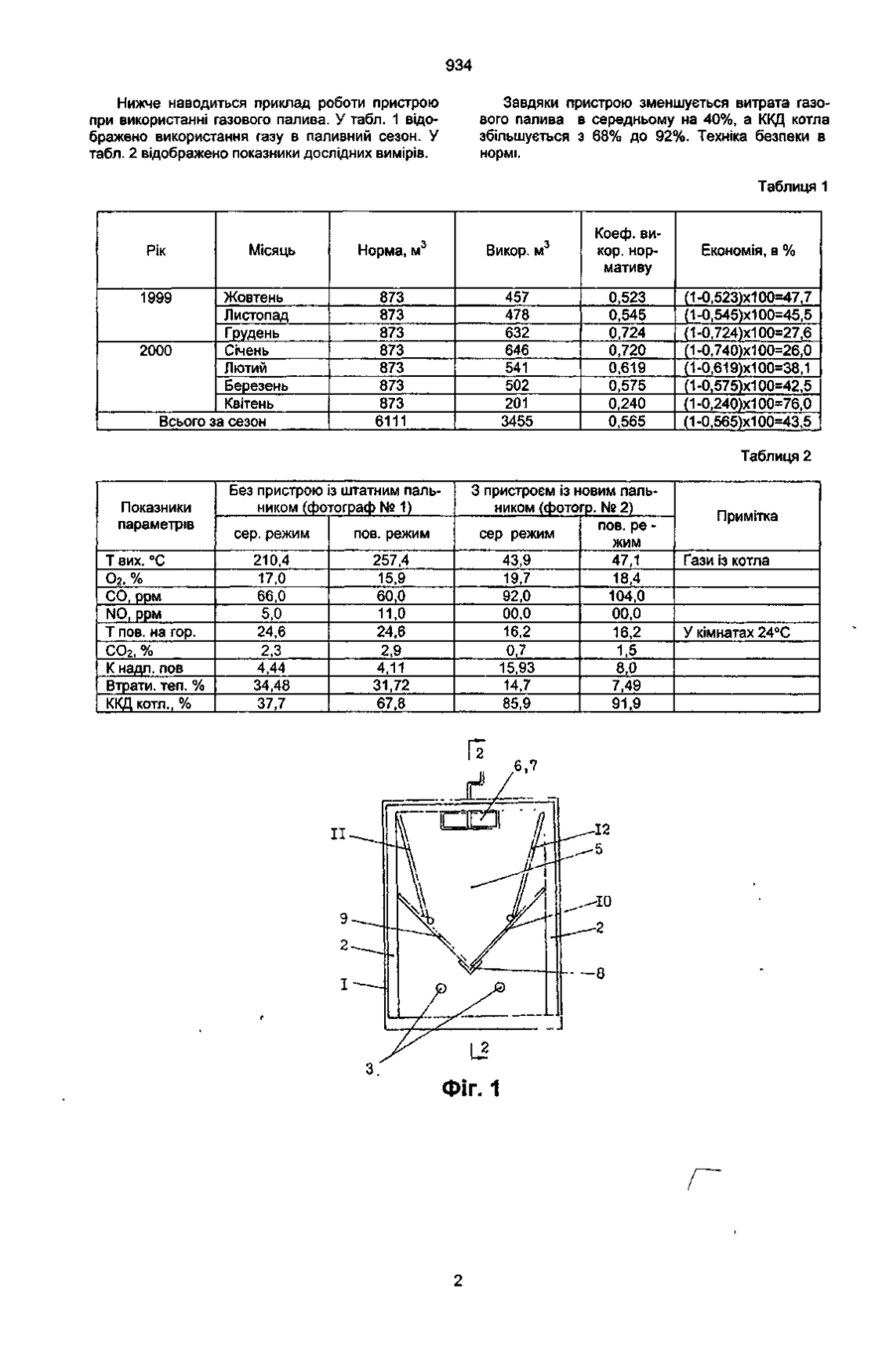

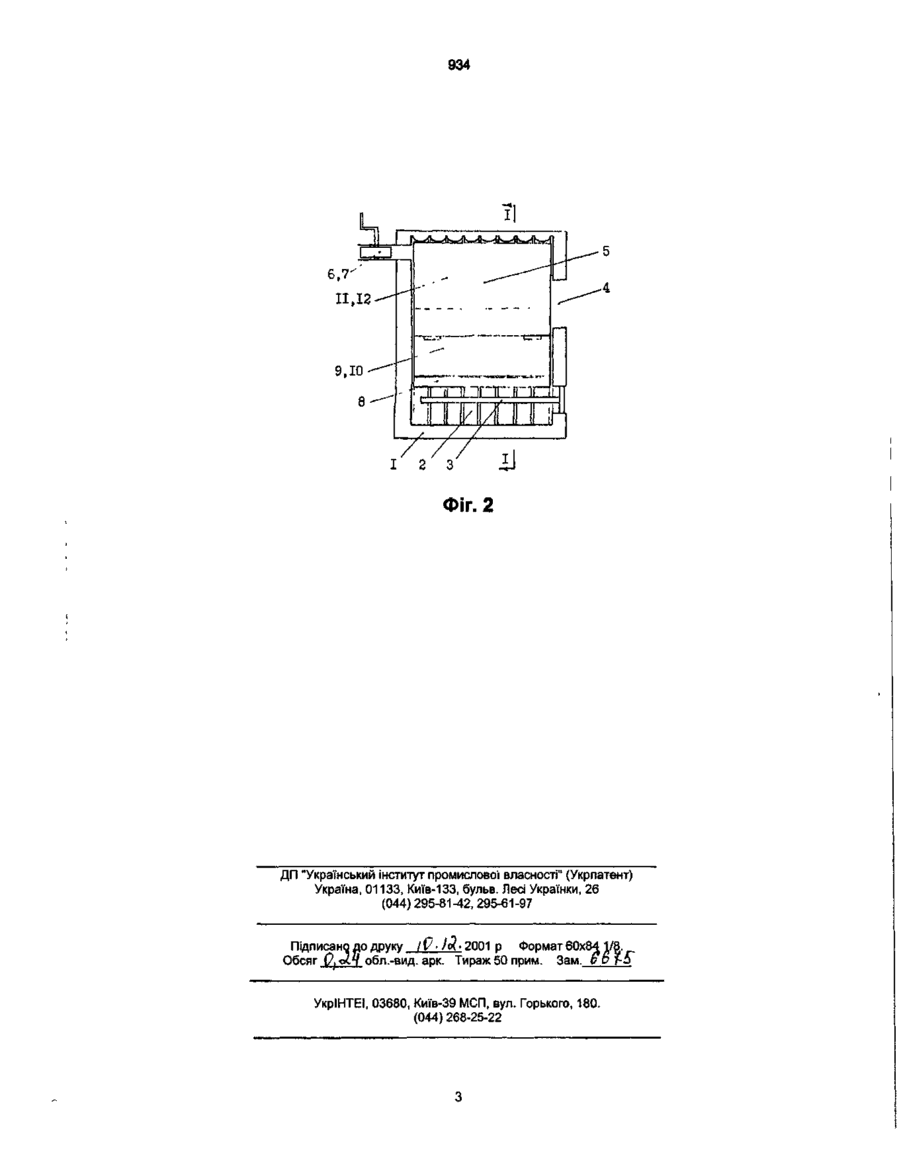

Пристрій у камері спалювання, що включає котел, секції котла, пальник, монтажний отвір, камеру спалювання, вихідний отвір, поворотний шибер, який відрізняється тим, що над пальником монтують центральну опору і збірно-розбірний розсікач вздовж камери спалювання. Корисна модель відноситься до пристроїв для спалювання палива, що відрізняється формою камери спалювання і працюють на газовому або рідкому паливі, наприклад, побутових чавунних багатосекційних котлів типу КЧМ-І і може бути використаний у будь-яких серійних котлах аналогічного типу. Котли типу КЧМ-І (ТУ 21-01-270-69) можуть працювати як на твердому паливі, так і на газовому або рідкому паливі. При використанні газового або рідкого палива у ціх котлах виймають колосникову решітку, а в піддувальний отвір вставляють відповідний пальник (для газу або рідкого палива). В останньому випадку, котел включає секції котла, пальник, монтажний отвір, камеру спалювання, вихідний отвір, поворотний шибер. У котлах на газовому або рідкому паливі пальник розташований у нижній частині камери спалювання, а паливні гази виходять по діагоналі у верхній вихідний отвір у задній стінці котла. В основному, ці котли нагріваються за рахунок світлового випромінювання при горінні палива, а розпечені продукти спалювання, в значній мірі, витрачаються марно-виходять у вихідний отвір не віддаючи повністю свого тепла. Завдяки цьому витрачається надмірна кількість палива для опалення будівель і знижується ККД котла. В основу корисної моделі поставлено задачу винайти пристрій, який не зачіпає конструктивні елементи котла, являється самостійним і монтується через монтажний отвір, збірно-розбірної конструкції, завдання, якої розподілити і приблизити продукти горіння газу (або рідкого палива) до поверхні нагріву секцій котла, що у комплекті з регулюванням розрідження в камері спалювання (тяги), приводить до значного підвищення еокномічних показників роботи котла. Завдання корисної моделі - зменшення витрат палива і підвищення ККД котла. Завдання досягається тим, що над пальником монтують центральну опору і збірно-розбірний розсікатель вздовж камери спалювання. На фіг. 1 зображена принципова схема пристрою, розріз 1-1. На фіг. 2, те саме - розріз 2-2. Пристрій складається із наступних основних елементів багатоваріантного виготовлення: котла 1, секції котла 2, пальника 3, монтажного отвору 4, камери спалювання 5, вихідного отвору 6, поворотного шибера 7, центральної опори 8, збірнорозбірного розсікателя 9,10, 11,12. Збірно-розбірний розсікатель 9, 10, 11, 12 складається із таких частин, щоб вони мали можливість проходити через монтажний отвір 4. Перед роботою пристрою виконують наступні операції: 1. Регулюють горіння палива у пальнику 3 так, щоб вогонь випромінював голубий колір; 2. Перекривають вихідний отвір 6 поворотним шибером 7, так щоб надмірну тягу зменшити до відчутної; 3. Через монтажний отвір 4 на центральний опорі 8 монтують збірно-розбірний розсікатель 9, 10, 11, 12 так, щоб його частини повністю прикрили секції котла 2 вздовж камери спалювання 5. Отвір 4 зачиняють. Пристрій працює наступним чином. Через запальник (на мал. не показано) запалюють пальник 3, від чого вогонь і розпечені гази розсікаються збірно-розбірними розсікателем 9, 10, 11, 12 безпосередньо впродовж секцій котла 2 і виходять у верхню зону камери спалювання 5 скеровуючись у вихідний отвір 6. Завдяки тому, що надмірна тяга зменшена до відчутної', поворотним шибером 7, розпечені гази уповільнюють рух у камері спалювання 5 і максимально віддають своє тепло секціям котла 2. (24) 16.07.2001 (33) UA (46) 16.07.2001, Бюл. № 6, 2001 р. (72) Кононенко Володимир Іванович (73) Кононенко Володимир Іванович, UA CO CD А^» 2001 р Формат 60x84 1/8. Обсяг О.ьіЦ обл.-вид. арк. Тираж 50 прим. Зам. и В f-*> УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
