Віброекструдер для формування фібробетонних плит покриття

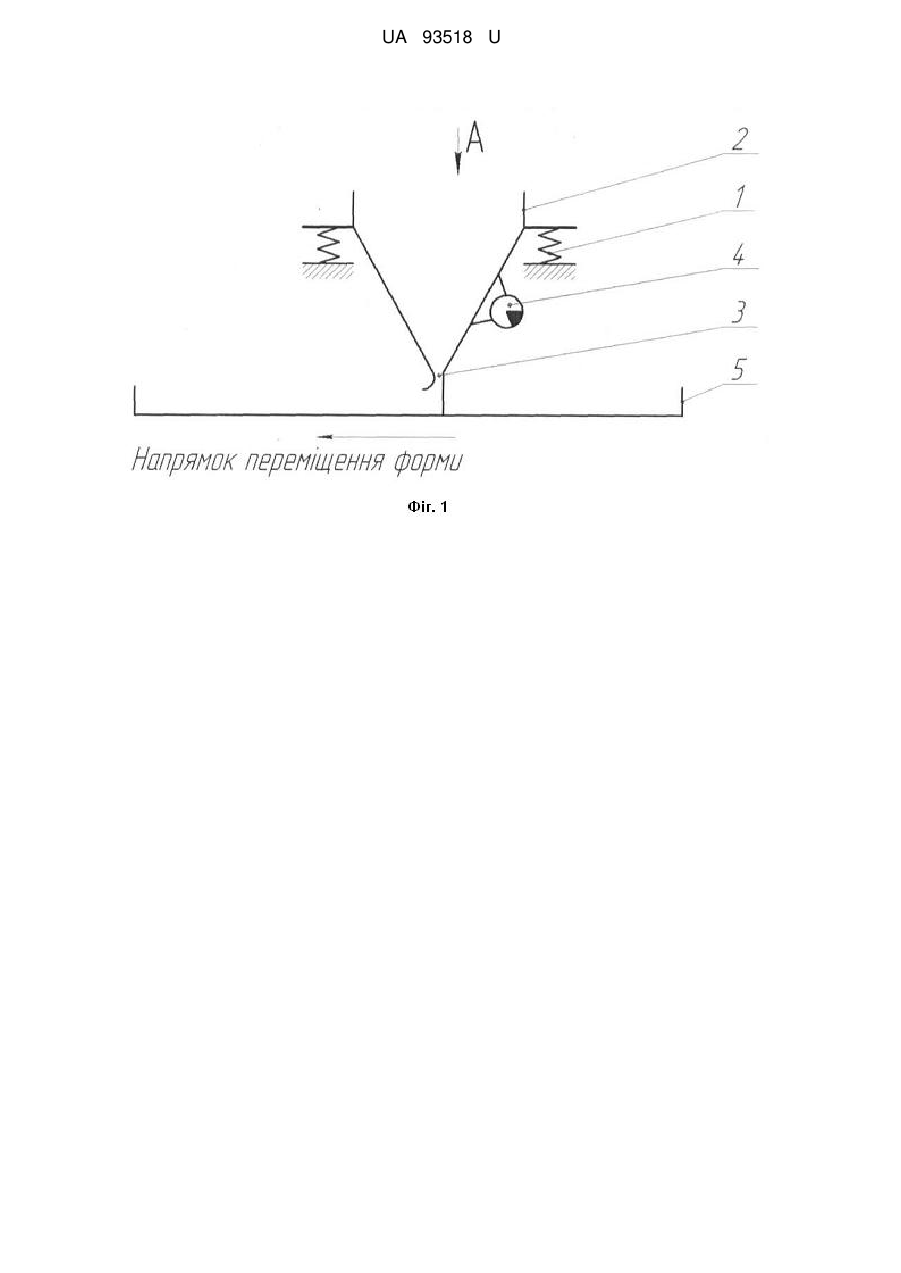

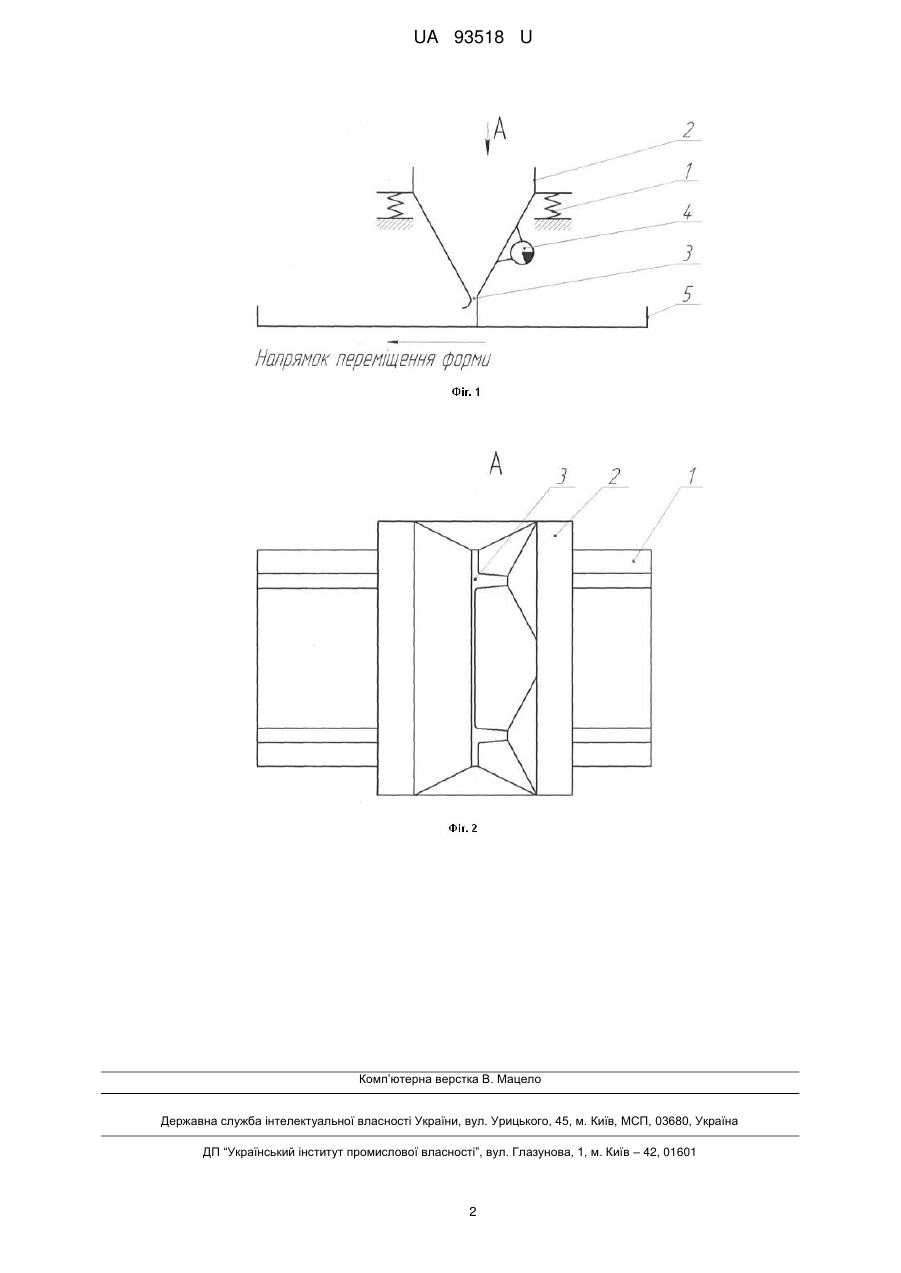

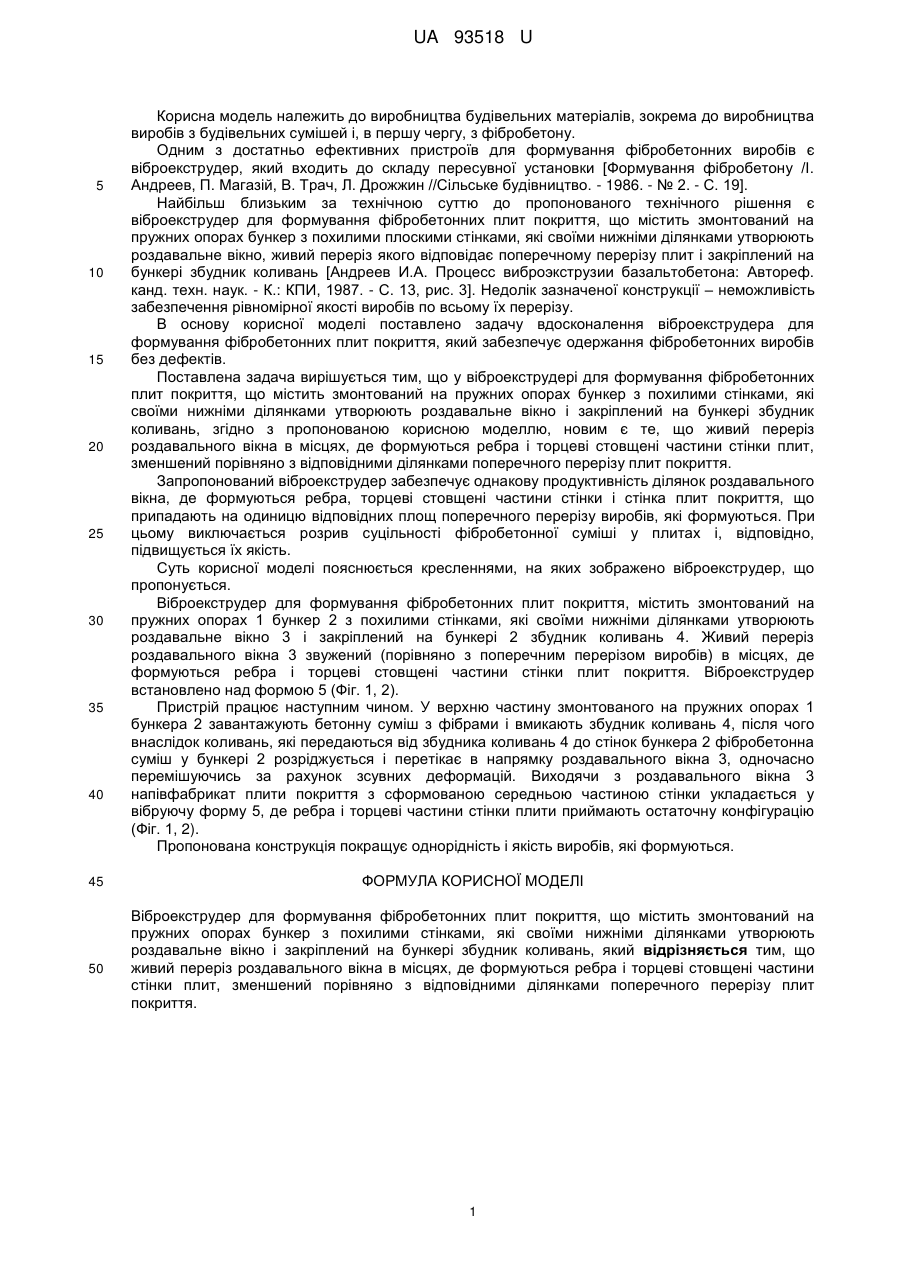

Реферат: Віброекструдер для формування фібробетонних плит покриття містить змонтований на пружних опорах бункер з похилими стінками, які своїми нижніми ділянками утворюють роздавальне вікно і закріплений на бункері збудник коливань. Живий переріз роздавального вікна в місцях, де формуються ребра і торцеві стовщені частини стінки плит, зменшений порівняно з відповідними ділянками поперечного перерізу плит покриття. UA 93518 U (12) UA 93518 U UA 93518 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Одним з достатньо ефективних пристроїв для формування фібробетонних виробів є віброекструдер, який входить до складу пересувної установки [Формування фібробетону /І. Андреев, П. Магазій, В. Трач, Л. Дрожжин //Сільське будівництво. - 1986. - № 2. - С. 19]. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для формування фібробетонних плит покриття, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, які своїми нижніми ділянками утворюють роздавальне вікно, живий переріз якого відповідає поперечному перерізу плит і закріплений на бункері збудник коливань [Андреев И.А. Процесс виброэкструзии базальтобетона: Автореф. канд. техн. наук. - К.: КПИ, 1987. - С. 13, рис. 3]. Недолік зазначеної конструкції – неможливість забезпечення рівномірної якості виробів по всьому їх перерізу. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для формування фібробетонних плит покриття, який забезпечує одержання фібробетонних виробів без дефектів. Поставлена задача вирішується тим, що у віброекструдері для формування фібробетонних плит покриття, що містить змонтований на пружних опорах бункер з похилими стінками, які своїми нижніми ділянками утворюють роздавальне вікно і закріплений на бункері збудник коливань, згідно з пропонованою корисною моделлю, новим є те, що живий переріз роздавального вікна в місцях, де формуються ребра і торцеві стовщені частини стінки плит, зменшений порівняно з відповідними ділянками поперечного перерізу плит покриття. Запропонований віброекструдер забезпечує однакову продуктивність ділянок роздавального вікна, де формуються ребра, торцеві стовщені частини стінки і стінка плит покриття, що припадають на одиницю відповідних площ поперечного перерізу виробів, які формуються. При цьому виключається розрив суцільності фібробетонної суміші у плитах і, відповідно, підвищується їх якість. Суть корисної моделі пояснюється кресленнями, на яких зображено віброекструдер, що пропонується. Віброекструдер для формування фібробетонних плит покриття, містить змонтований на пружних опорах 1 бункер 2 з похилими стінками, які своїми нижніми ділянками утворюють роздавальне вікно 3 і закріплений на бункері 2 збудник коливань 4. Живий переріз роздавального вікна 3 звужений (порівняно з поперечним перерізом виробів) в місцях, де формуються ребра і торцеві стовщені частини стінки плит покриття. Віброекструдер встановлено над формою 5 (Фіг. 1, 2). Пристрій працює наступним чином. У верхню частину змонтованого на пружних опорах 1 бункера 2 завантажують бетонну суміш з фібрами і вмикають збудник коливань 4, після чого внаслідок коливань, які передаються від збудника коливань 4 до стінок бункера 2 фібробетонна суміш у бункері 2 розріджується і перетікає в напрямку роздавального вікна 3, одночасно перемішуючись за рахунок зсувних деформацій. Виходячи з роздавального вікна 3 напівфабрикат плити покриття з сформованою середньою частиною стінки укладається у вібруючу форму 5, де ребра і торцеві частини стінки плити приймають остаточну конфігурацію (Фіг. 1, 2). Пропонована конструкція покращує однорідність і якість виробів, які формуються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Віброекструдер для формування фібробетонних плит покриття, що містить змонтований на пружних опорах бункер з похилими стінками, які своїми нижніми ділянками утворюють роздавальне вікно і закріплений на бункері збудник коливань, який відрізняється тим, що живий переріз роздавального вікна в місцях, де формуються ребра і торцеві стовщені частини стінки плит, зменшений порівняно з відповідними ділянками поперечного перерізу плит покриття. 1 UA 93518 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
