Віброекструдер для формування фібробетонних виробів
Номер патенту: 53893
Опубліковано: 25.10.2010
Автори: Полторацька Надія Володимирівна, Андреєв Ігор Анатолійович
Формула / Реферат
Віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, який відрізняється тим, що похилі стінки бункера виконані ламаними з нахилом стінок у верхній частині у протилежний бік щодо вертикалі порівняно з нижньою частиною.
Текст

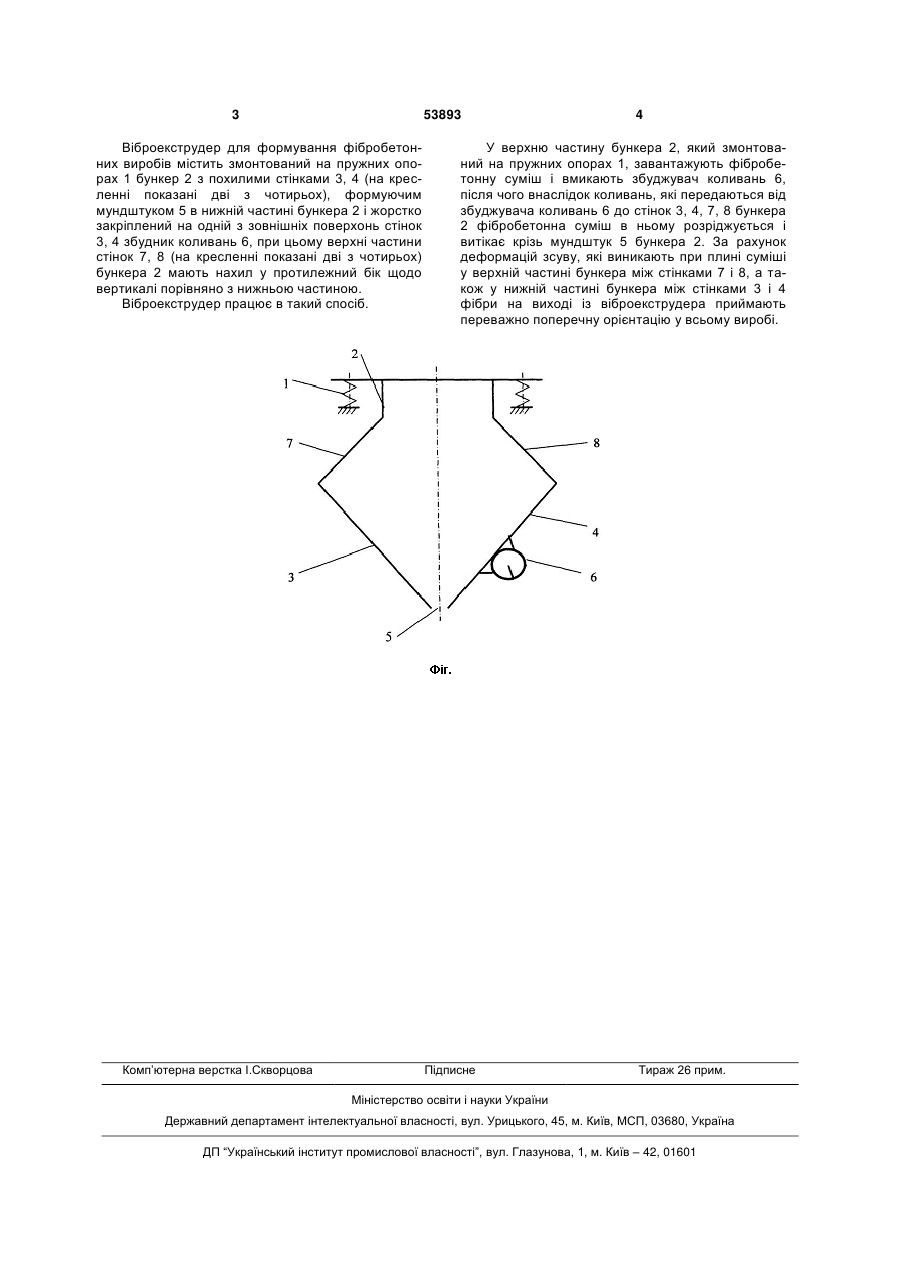

Віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, який відрізняється тим, що похилі стінки бункера виконані ламаними з нахилом стінок у верхній частині у протилежний бік щодо вертикалі порівняно з нижньою частиною. (19) (21) u201003550 (22) 26.03.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, ПОЛТОРАЦЬКА НАДІЯ ВОЛОДИМИРІВНА (73) АНДРЕЄВ ІГОР АНАТОЛІЙОВИЧ, ПОЛТОРАЦЬКА НАДІЯ ВОЛОДИМИРІВНА 3 53893 Віброекструдер для формування фібробетонних виробів містить змонтований на пружних опорах 1 бункер 2 з похилими стінками 3, 4 (на кресленні показані дві з чотирьох), формуючим мундштуком 5 в нижній частині бункера 2 і жорстко закріплений на одній з зовнішніх поверхонь стінок 3, 4 збудник коливань 6, при цьому верхні частини стінок 7, 8 (на кресленні показані дві з чотирьох) бункера 2 мають нахил у протилежний бік щодо вертикалі порівняно з нижньою частиною. Віброекструдер працює в такий спосіб. Комп’ютерна верстка І.Скворцова 4 У верхню частину бункера 2, який змонтований на пружних опорах 1, завантажують фібробетонну суміш і вмикають збуджувач коливань 6, після чого внаслідок коливань, які передаються від збуджувача коливань 6 до стінок 3, 4, 7, 8 бункера 2 фібробетонна суміш в ньому розріджується і витікає крізь мундштук 5 бункера 2. За рахунок деформацій зсуву, які виникають при плині суміші у верхній частині бункера між стінками 7 і 8, а також у нижній частині бункера між стінками 3 і 4 фібри на виході із віброекструдера приймають переважно поперечну орієнтацію у всьому виробі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibratory extruder for molding fibrous concrete products
Автори англійськоюAndreiev Ihor Anatoliiovych, Poltoratska Nadia Volodymyrivna
Назва патенту російськоюВиброэкструдер для формования фибробетонных изделий
Автори російськоюАндреев Игорь Анатольевич, Полторацкая Надежда Владимировна
МПК / Мітки
МПК: B28B 13/00
Мітки: формування, віброекструдер, виробів, фібробетонних
