Віброекструдер для формування фібробетонних виробів
Номер патенту: 60271
Опубліковано: 10.06.2011
Автори: Полторацька Надія Володимирівна, Андреєв Ігор Анатолійович
Формула / Реферат
Віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних опорах бункер з ламаними похилими стінками, формуючим мундштуком в нижній частині і жорстко закріплений на одній з зовнішніх поверхонь збудник коливань, при цьому стінки у верхній частині мають нахил у протилежний бік щодо вертикалі порівняно з нижньою частиною, який відрізняється тим, що похилі стінки бункера у нижній частині виконані ламаними зі збільшенням кута нахилу відносно вертикалі на ділянці формуючого мундштука.
Текст

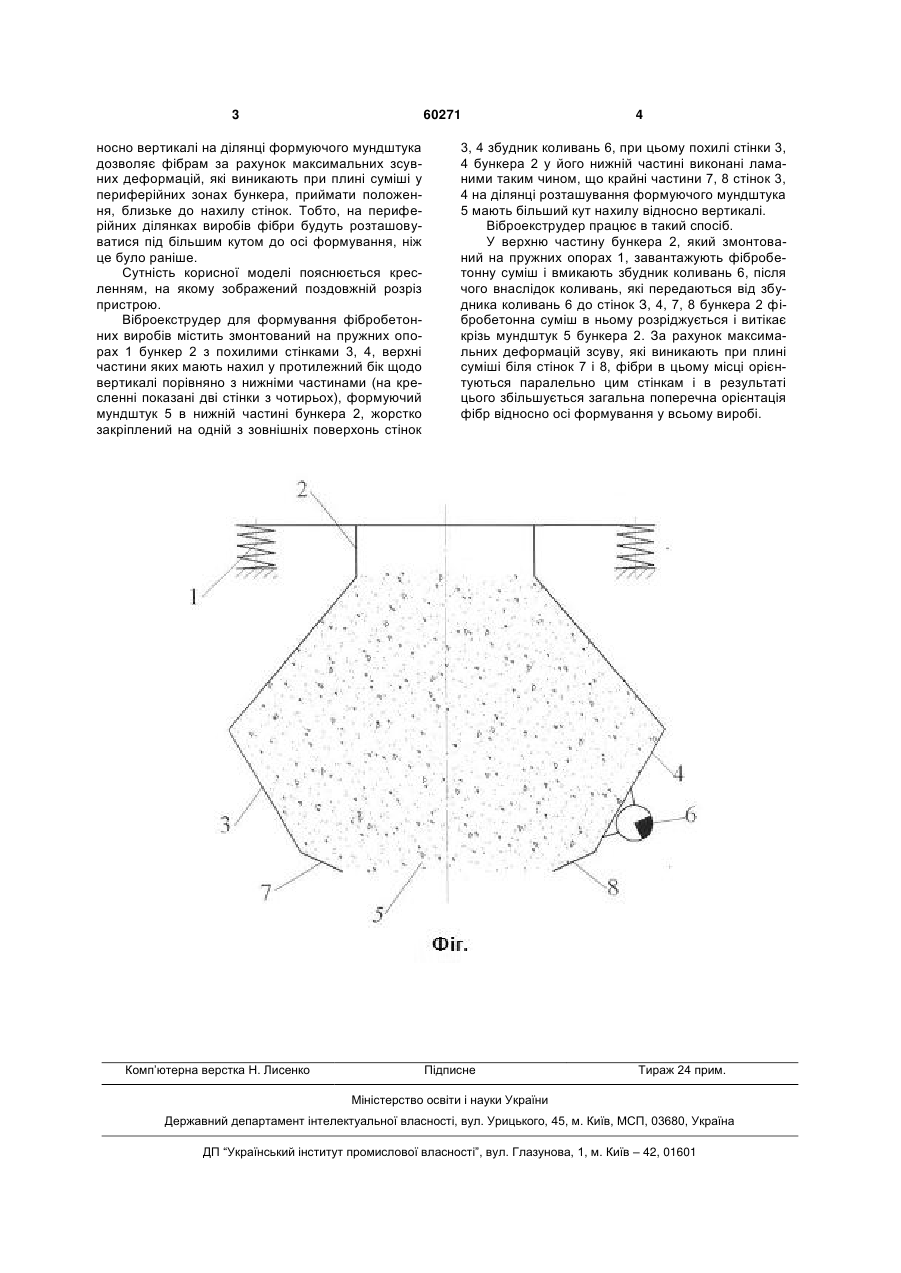

Віброекструдер для формування фібробетонних виробів, що містить змонтований на пружних 3 60271 носно вертикалі на ділянці формуючого мундштука дозволяє фібрам за рахунок максимальних зсувних деформацій, які виникають при плині суміші у периферійних зонах бункера, приймати положення, близьке до нахилу стінок. Тобто, на периферійних ділянках виробів фібри будуть розташовуватися під більшим кутом до осі формування, ніж це було раніше. Сутність корисної моделі пояснюється кресленням, на якому зображений поздовжній розріз пристрою. Віброекструдер для формування фібробетонних виробів містить змонтований на пружних опорах 1 бункер 2 з похилими стінками 3, 4, верхні частини яких мають нахил у протилежний бік щодо вертикалі порівняно з нижніми частинами (на кресленні показані дві стінки з чотирьох), формуючий мундштук 5 в нижній частині бункера 2, жорстко закріплений на одній з зовнішніх поверхонь стінок Комп’ютерна верстка Н. Лиcенко 4 3, 4 збудник коливань 6, при цьому похилі стінки 3, 4 бункера 2 у його нижній частині виконані ламаними таким чином, що крайні частини 7, 8 стінок 3, 4 на ділянці розташування формуючого мундштука 5 мають більший кут нахилу відносно вертикалі. Віброекструдер працює в такий спосіб. У верхню частину бункера 2, який змонтований на пружних опорах 1, завантажують фібробетонну суміш і вмикають збудник коливань 6, після чого внаслідок коливань, які передаються від збудника коливань 6 до стінок З, 4, 7, 8 бункера 2 фібробетонна суміш в ньому розріджується і витікає крізь мундштук 5 бункера 2. За рахунок максимальних деформацій зсуву, які виникають при плині суміші біля стінок 7 і 8, фібри в цьому місці орієнтуються паралельно цим стінкам і в результаті цього збільшується загальна поперечна орієнтація фібр відносно осі формування у всьому виробі. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюVibration extruder for forming fiber-concrete products
Автори англійськоюAndreiev Ihor Anatoliiovych, Poltoratska Nadia Volodymyrivna
Назва патенту російськоюВиброэкструдер для формования фибробетонных изделий
Автори російськоюАндреев Игорь Анатольевич, Полторацкая Надежда Владимировна
МПК / Мітки
МПК: B28B 13/02
Мітки: формування, виробів, фібробетонних, віброекструдер
