Віброекструдер для формування фібробетонних лотоків

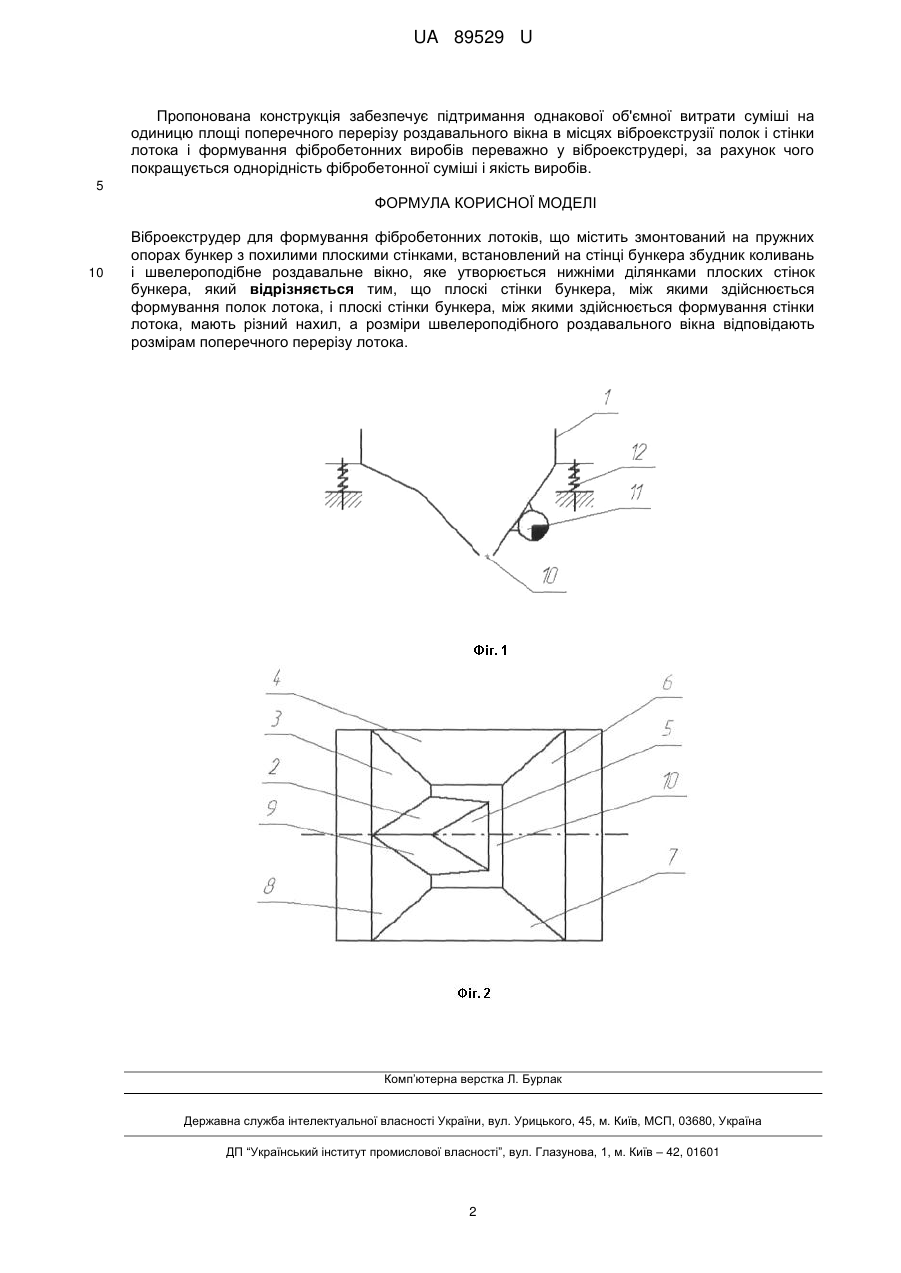

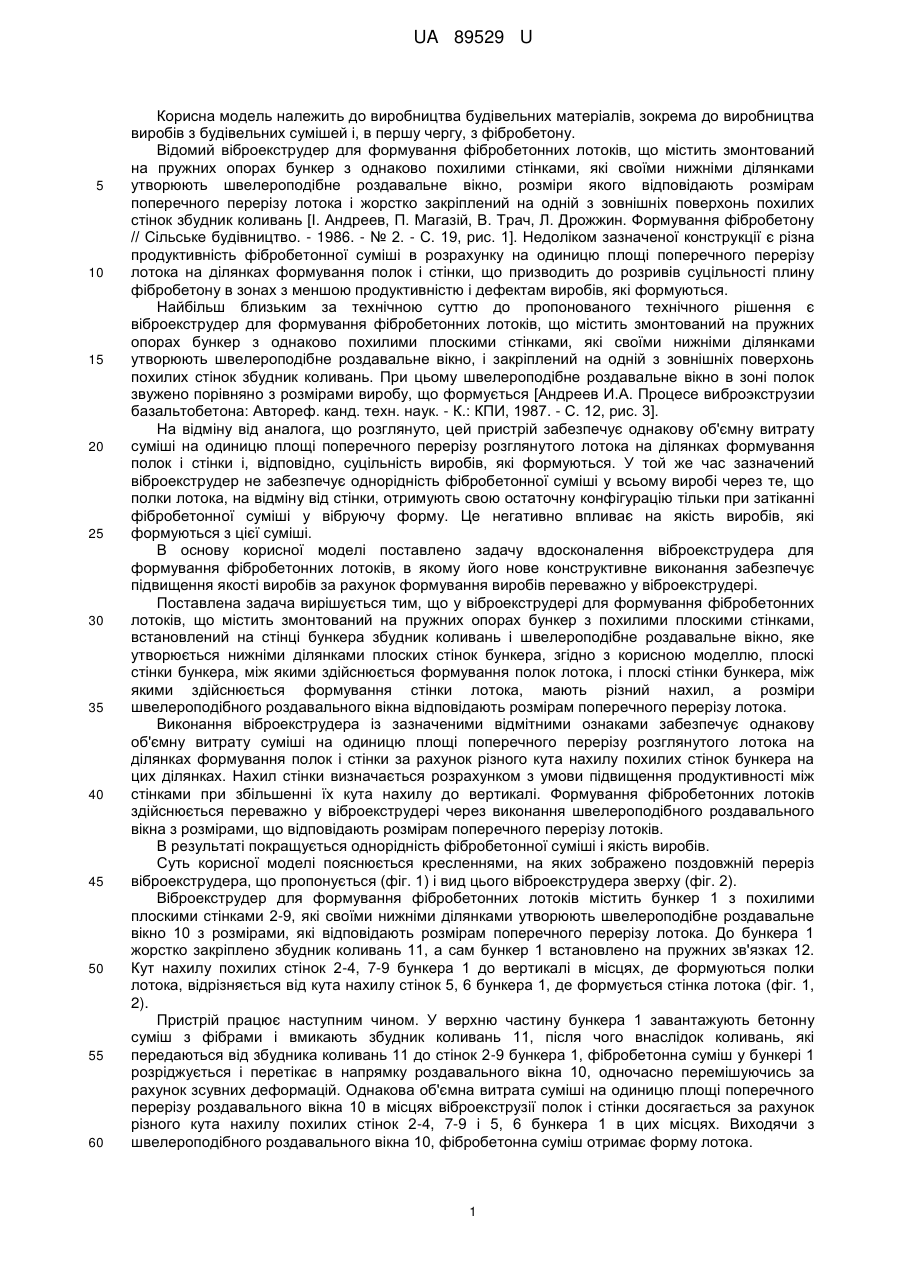

Реферат: Віброекструдер для формування фібробетонних лотоків містить змонтований на пружних опорах бункер з похилими плоскими стінками, встановлений на стінці бункера збудник коливань і швелероподібне роздавальне вікно, яке утворюється нижніми ділянками плоских стінок бункера. Плоскі стінки бункера, між якими здійснюється формування полок лотока, і плоскі стінки бункера, між якими здійснюється формування стінки лотока, мають різний нахил, а розміри швелероподібного роздавального вікна відповідають розмірам поперечного перерізу лотока. UA 89529 U (54) ВІБРОЕКСТРУДЕР ДЛЯ ФОРМУВАННЯ ФІБРОБЕТОННИХ ЛОТОКІВ UA 89529 U UA 89529 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до виробництва будівельних матеріалів, зокрема до виробництва виробів з будівельних сумішей і, в першу чергу, з фібробетону. Відомий віброекструдер для формування фібробетонних лотоків, що містить змонтований на пружних опорах бункер з однаково похилими стінками, які своїми нижніми ділянками утворюють швелероподібне роздавальне вікно, розміри якого відповідають розмірам поперечного перерізу лотока і жорстко закріплений на одній з зовнішніх поверхонь похилих стінок збудник коливань [І. Андреев, П. Магазій, В. Трач, Л. Дрожжин. Формування фібробетону // Сільське будівництво. - 1986. - № 2. - С. 19, рис. 1]. Недоліком зазначеної конструкції є різна продуктивність фібробетонної суміші в розрахунку на одиницю площі поперечного перерізу лотока на ділянках формування полок і стінки, що призводить до розривів суцільності плину фібробетону в зонах з меншою продуктивністю і дефектам виробів, які формуються. Найбільш близьким за технічною суттю до пропонованого технічного рішення є віброекструдер для формування фібробетонних лотоків, що містить змонтований на пружних опорах бункер з однаково похилими плоскими стінками, які своїми нижніми ділянками утворюють швелероподібне роздавальне вікно, і закріплений на одній з зовнішніх поверхонь похилих стінок збудник коливань. При цьому швелероподібне роздавальне вікно в зоні полок звужено порівняно з розмірами виробу, що формується [Андреев И.А. Процесе виброэкструзии базальтобетона: Автореф. канд. техн. наук. - К.: КПИ, 1987. - С. 12, рис. 3]. На відміну від аналога, що розглянуто, цей пристрій забезпечує однакову об'ємну витрату суміші на одиницю площі поперечного перерізу розглянутого лотока на ділянках формування полок і стінки і, відповідно, суцільність виробів, які формуються. У той же час зазначений віброекструдер не забезпечує однорідність фібробетонної суміші у всьому виробі через те, що полки лотока, на відміну від стінки, отримують свою остаточну конфігурацію тільки при затіканні фібробетонної суміші у вібруючу форму. Це негативно впливає на якість виробів, які формуються з цієї суміші. В основу корисної моделі поставлено задачу вдосконалення віброекструдера для формування фібробетонних лотоків, в якому його нове конструктивне виконання забезпечує підвищення якості виробів за рахунок формування виробів переважно у віброекструдері. Поставлена задача вирішується тим, що у віброекструдері для формування фібробетонних лотоків, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, встановлений на стінці бункера збудник коливань і швелероподібне роздавальне вікно, яке утворюється нижніми ділянками плоских стінок бункера, згідно з корисною моделлю, плоскі стінки бункера, між якими здійснюється формування полок лотока, і плоскі стінки бункера, між якими здійснюється формування стінки лотока, мають різний нахил, а розміри швелероподібного роздавального вікна відповідають розмірам поперечного перерізу лотока. Виконання віброекструдера із зазначеними відмітними ознаками забезпечує однакову об'ємну витрату суміші на одиницю площі поперечного перерізу розглянутого лотока на ділянках формування полок і стінки за рахунок різного кута нахилу похилих стінок бункера на цих ділянках. Нахил стінки визначається розрахунком з умови підвищення продуктивності між стінками при збільшенні їх кута нахилу до вертикалі. Формування фібробетонних лотоків здійснюється переважно у віброекструдері через виконання швелероподібного роздавального вікна з розмірами, що відповідають розмірам поперечного перерізу лотоків. В результаті покращується однорідність фібробетонної суміші і якість виробів. Суть корисної моделі пояснюється кресленнями, на яких зображено поздовжній переріз віброекструдера, що пропонується (фіг. 1) і вид цього віброекструдера зверху (фіг. 2). Віброекструдер для формування фібробетонних лотоків містить бункер 1 з похилими плоскими стінками 2-9, які своїми нижніми ділянками утворюють швелероподібне роздавальне вікно 10 з розмірами, які відповідають розмірам поперечного перерізу лотока. До бункера 1 жорстко закріплено збудник коливань 11, а сам бункер 1 встановлено на пружних зв'язках 12. Кут нахилу похилих стінок 2-4, 7-9 бункера 1 до вертикалі в місцях, де формуються полки лотока, відрізняється від кута нахилу стінок 5, 6 бункера 1, де формується стінка лотока (фіг. 1, 2). Пристрій працює наступним чином. У верхню частину бункера 1 завантажують бетонну суміш з фібрами і вмикають збудник коливань 11, після чого внаслідок коливань, які передаються від збудника коливань 11 до стінок 2-9 бункера 1, фібробетонна суміш у бункері 1 розріджується і перетікає в напрямку роздавального вікна 10, одночасно перемішуючись за рахунок зсувних деформацій. Однакова об'ємна витрата суміші на одиницю площі поперечного перерізу роздавального вікна 10 в місцях віброекструзії полок і стінки досягається за рахунок різного кута нахилу похилих стінок 2-4, 7-9 і 5, 6 бункера 1 в цих місцях. Виходячи з швелероподібного роздавального вікна 10, фібробетонна суміш отримає форму лотока. 1 UA 89529 U Пропонована конструкція забезпечує підтримання однакової об'ємної витрати суміші на одиницю площі поперечного перерізу роздавального вікна в місцях віброекструзії полок і стінки лотока і формування фібробетонних виробів переважно у віброекструдері, за рахунок чого покращується однорідність фібробетонної суміші і якість виробів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Віброекструдер для формування фібробетонних лотоків, що містить змонтований на пружних опорах бункер з похилими плоскими стінками, встановлений на стінці бункера збудник коливань і швелероподібне роздавальне вікно, яке утворюється нижніми ділянками плоских стінок бункера, який відрізняється тим, що плоскі стінки бункера, між якими здійснюється формування полок лотока, і плоскі стінки бункера, між якими здійснюється формування стінки лотока, мають різний нахил, а розміри швелероподібного роздавального вікна відповідають розмірам поперечного перерізу лотока. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
