Кристалізатор для безперевного вертикального лиття стальної стрічки

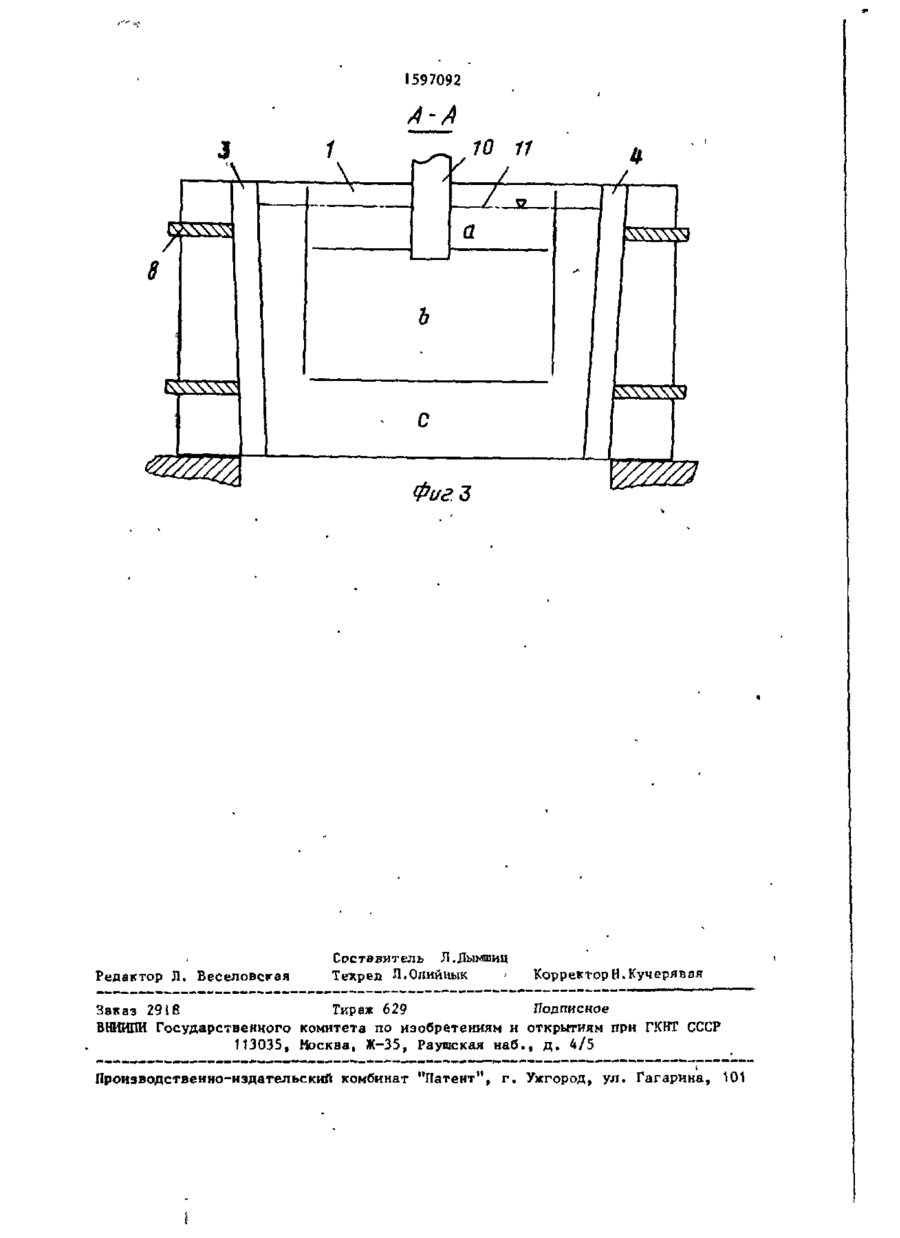

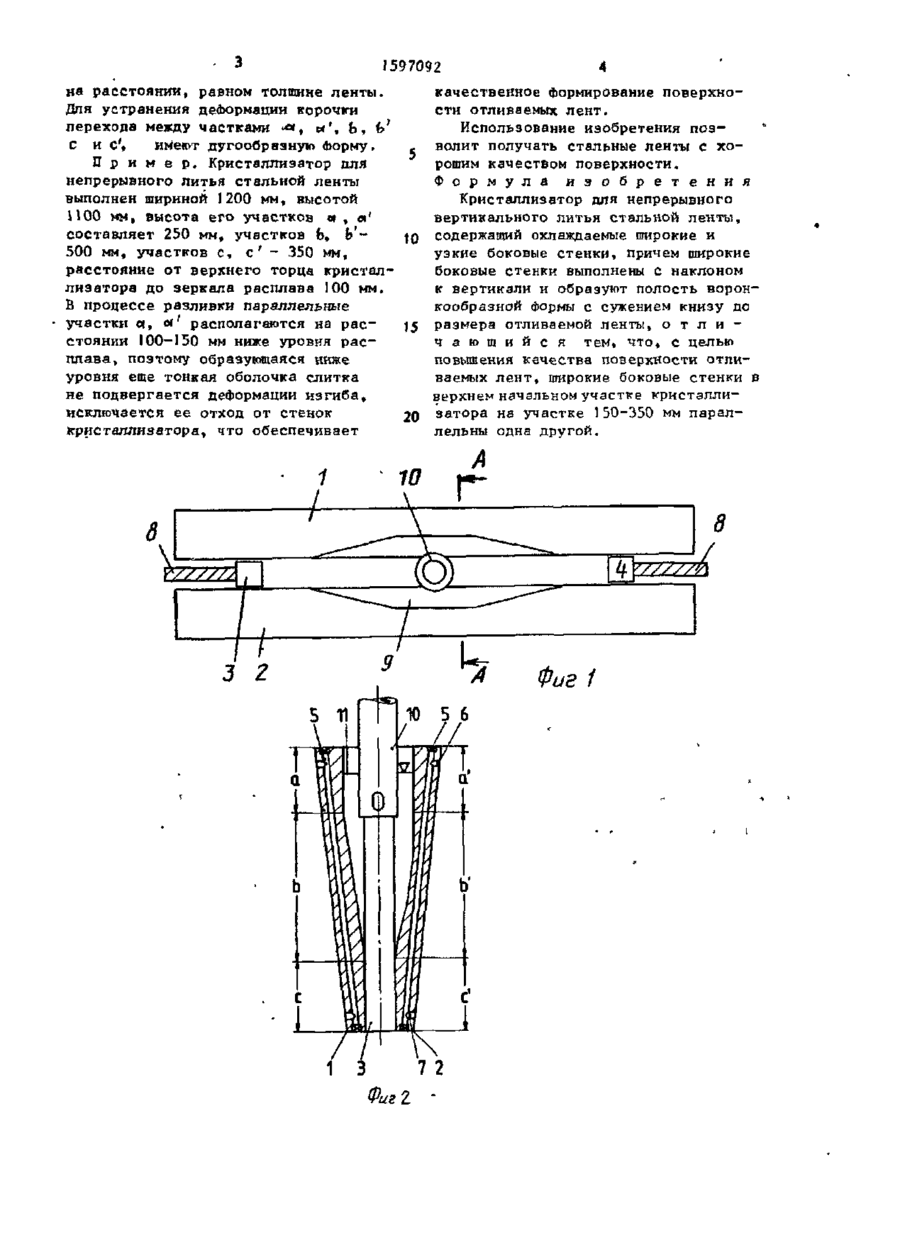

Изобретение относится к области металлургии, а именно к установкам для непрерывного вертикального литья стальной ленты. Цель - повышение качества поверхности отливаемых лент. Кристаллизатор содержит охлаждаемые широкие и узкие боковые стенки. Широкие боковые стенки выполнены с образованием в верхней части кристаллизатора воронкообразной зоны, при этом широкие стенки в этой зоне на длину 150-350 мм от верхнего торца кристаллизатора параллельны друг другу. 3 нл. мешаются между широкими стенками с помощою шпинделя 8. Боковые стенки 1 и 2 в середине образуют воронкообразную расширенную вверх зону 9, в которую входит труба 10 для подачи жидкой стали 11. Каждая боковая стенка 1 и 2 имеет со своей внутренней стороны три участка с различным контуром. Первые участки а» «'длиной 150-350 мм параллельны друг другу. Ка этих участках происходит затвердевание оболочки слитка без изгибающего напряжения еше тонкой корочки. На участках fe, Ь' происходит сужение полости до толщины Формата отливаемого слитка. На Фиг.2 участок t представлен наклонной прямой, а участок Ь'- кривой, т.е. иллюстрируются возможные Формообразования в виде конических или сферических по'верхностей или их комбинаций. Участок с, с'расположены друг от друга 'Л 1597092 на расстоянии, равном толщине ленты. Для устранения деформации горочки перехода между частками ^ , в*', Ь , Ь С и с', ийеют дугообразную Форму. П р и м е р . Кристаллизатор для непрерывного литья стальной ленты выполнен шириной 1200 мм, высотой 1100 мм, высота его участков « , я ' составляет 250 мм, участков fe, b ' 500 мм, участков с, с ' - 350 мм, расстояние от верхнего торца кристал лизатора до зеркала расплава 100 мм. В процессе разливки параллельные участки «, « ' располагаются на р а с стоянии 100-150 мм ниже уровня р а с плава, поэтому образующаяся ниже уровня еще тонкая оболочка слитка не подвергается деформации изгиба, исключается ее отход от стенок кристаллизатора, что обеспечивает качественное формирование поверхности отливаемых лент. Использование изобретения п о з волит получать стальные ленты с хорошим качеством поверхности. Ф о р м у л а и з о б р е т е н и я Кристаллизатор для непрерывного вертикального литья стальной ленты, Ї 0 содержащий охлаждаемые широкие и узкие боковые стенки, причем широкие боковые стенки выполнены с наклоном к вертикали и образуют полость воронкообразной формы с сужением книзу до 15 размера отливаемой ленты, о т л и ч а ю щ и й с я тем, что, с целью повышения качества поверхности отливаемых лент, широкие боковые стенки в верхнем начальном участке кристаллизатора на участке 150-350 мм парал20 лельны одна другой. 10 л А Г 8 В \Г//////І Фиг 1 5 и 8 Фі/гЗ Редактор Л. Веселовсгая Составитель Л.Дымшиц Техред Л.Опийнык > КорректорН.Кучерявая Заказ 2918 Тираж 629 Подписное ВНЛИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
