Спосіб інтенсифікації сепарації насіннєвих сумішей на неперфорованих вібруючих поверхнях

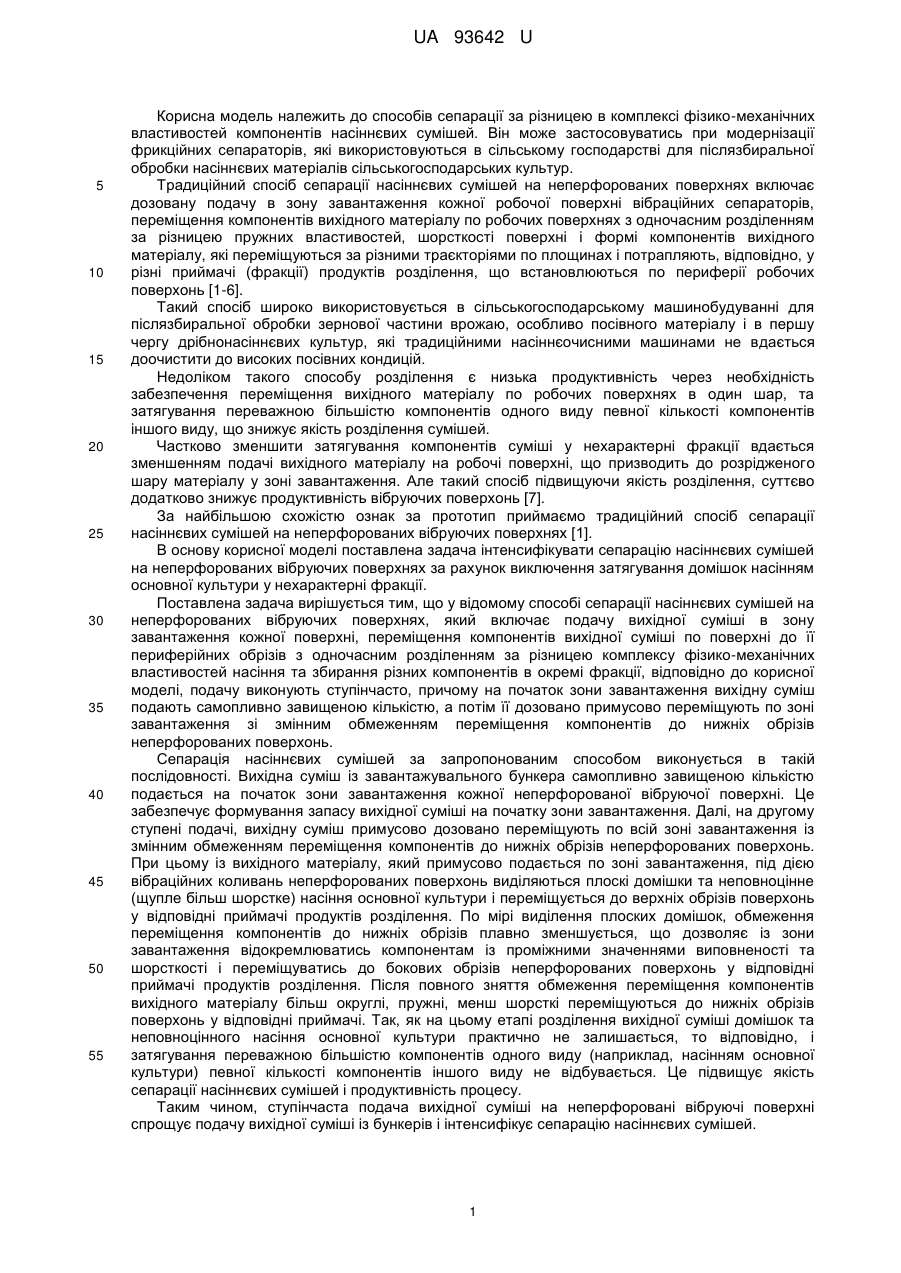

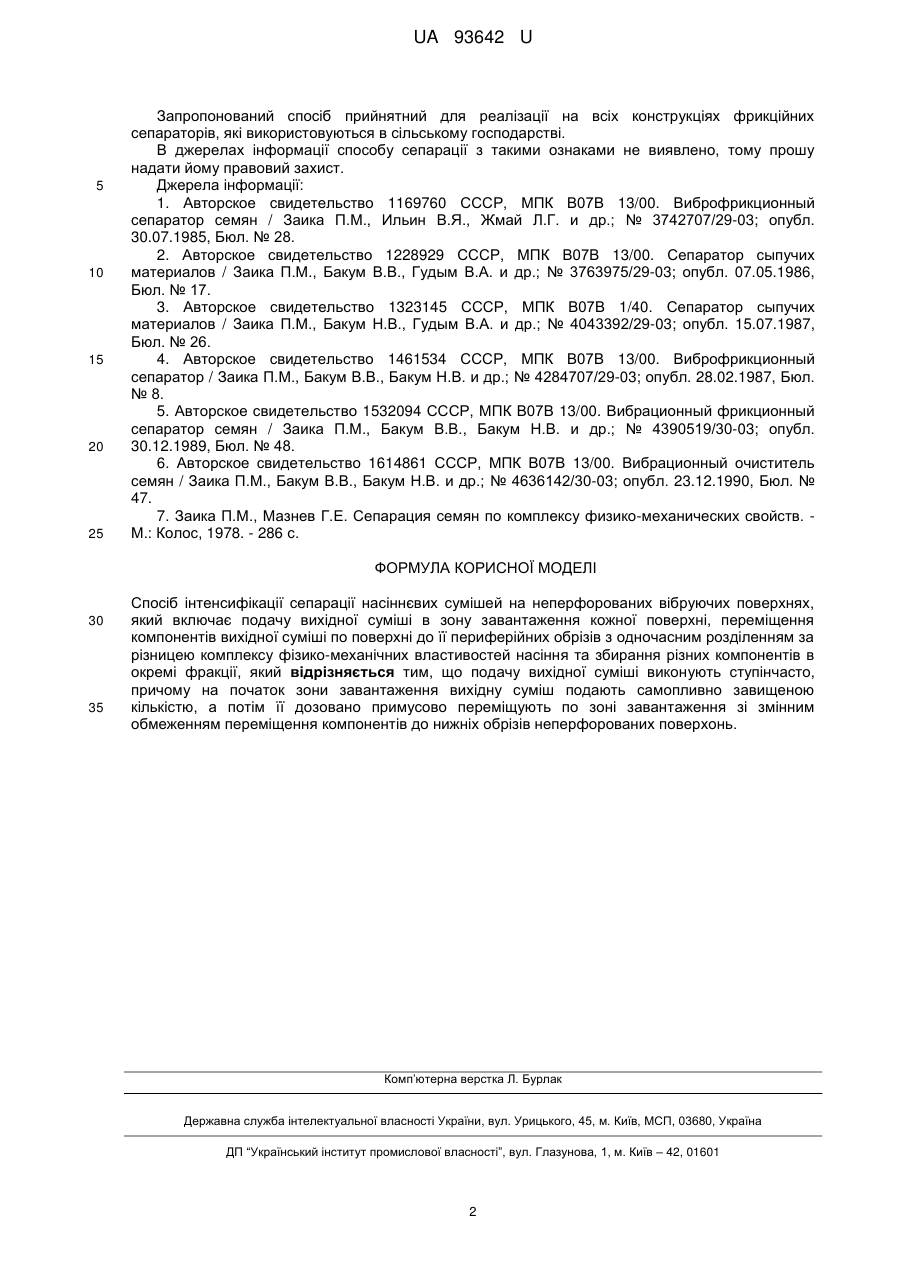

Реферат: UA 93642 U UA 93642 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів сепарації за різницею в комплексі фізико-механічних властивостей компонентів насіннєвих сумішей. Він може застосовуватись при модернізації фрикційних сепараторів, які використовуються в сільському господарстві для післязбиральної обробки насіннєвих матеріалів сільськогосподарських культур. Традиційний спосіб сепарації насіннєвих сумішей на неперфорованих поверхнях включає дозовану подачу в зону завантаження кожної робочої поверхні вібраційних сепараторів, переміщення компонентів вихідного матеріалу по робочих поверхнях з одночасним розділенням за різницею пружних властивостей, шорсткості поверхні і формі компонентів вихідного матеріалу, які переміщуються за різними траєкторіями по площинах і потрапляють, відповідно, у різні приймачі (фракції) продуктів розділення, що встановлюються по периферії робочих поверхонь [1-6]. Такий спосіб широко використовується в сільськогосподарському машинобудуванні для післязбиральної обробки зернової частини врожаю, особливо посівного матеріалу і в першу чергу дрібнонасіннєвих культур, які традиційними насіннєочисними машинами не вдається доочистити до високих посівних кондицій. Недоліком такого способу розділення є низька продуктивність через необхідність забезпечення переміщення вихідного матеріалу по робочих поверхнях в один шар, та затягування переважною більшістю компонентів одного виду певної кількості компонентів іншого виду, що знижує якість розділення сумішей. Частково зменшити затягування компонентів суміші у нехарактерні фракції вдається зменшенням подачі вихідного матеріалу на робочі поверхні, що призводить до розрідженого шару матеріалу у зоні завантаження. Але такий спосіб підвищуючи якість розділення, суттєво додатково знижує продуктивність вібруючих поверхонь [7]. За найбільшою схожістю ознак за прототип приймаємо традиційний спосіб сепарації насіннєвих сумішей на неперфорованих вібруючих поверхнях [1]. В основу корисної моделі поставлена задача інтенсифікувати сепарацію насіннєвих сумішей на неперфорованих вібруючих поверхнях за рахунок виключення затягування домішок насінням основної культури у нехарактерні фракції. Поставлена задача вирішується тим, що у відомому способі сепарації насіннєвих сумішей на неперфорованих вібруючих поверхнях, який включає подачу вихідної суміші в зону завантаження кожної поверхні, переміщення компонентів вихідної суміші по поверхні до її периферійних обрізів з одночасним розділенням за різницею комплексу фізико-механічних властивостей насіння та збирання різних компонентів в окремі фракції, відповідно до корисної моделі, подачу виконують ступінчасто, причому на початок зони завантаження вихідну суміш подають самопливно завищеною кількістю, а потім її дозовано примусово переміщують по зоні завантаження зі змінним обмеженням переміщення компонентів до нижніх обрізів неперфорованих поверхонь. Сепарація насіннєвих сумішей за запропонованим способом виконується в такій послідовності. Вихідна суміш із завантажувального бункера самопливно завищеною кількістю подається на початок зони завантаження кожної неперфорованої вібруючої поверхні. Це забезпечує формування запасу вихідної суміші на початку зони завантаження. Далі, на другому ступені подачі, вихідну суміш примусово дозовано переміщують по всій зоні завантаження із змінним обмеженням переміщення компонентів до нижніх обрізів неперфорованих поверхонь. При цьому із вихідного матеріалу, який примусово подається по зоні завантаження, під дією вібраційних коливань неперфорованих поверхонь виділяються плоскі домішки та неповноцінне (щупле більш шорстке) насіння основної культури і переміщується до верхніх обрізів поверхонь у відповідні приймачі продуктів розділення. По мірі виділення плоских домішок, обмеження переміщення компонентів до нижніх обрізів плавно зменшується, що дозволяє із зони завантаження відокремлюватись компонентам із проміжними значеннями виповненості та шорсткості і переміщуватись до бокових обрізів неперфорованих поверхонь у відповідні приймачі продуктів розділення. Після повного зняття обмеження переміщення компонентів вихідного матеріалу більш округлі, пружні, менш шорсткі переміщуються до нижніх обрізів поверхонь у відповідні приймачі. Так, як на цьому етапі розділення вихідної суміші домішок та неповноцінного насіння основної культури практично не залишається, то відповідно, і затягування переважною більшістю компонентів одного виду (наприклад, насінням основної культури) певної кількості компонентів іншого виду не відбувається. Це підвищує якість сепарації насіннєвих сумішей і продуктивність процесу. Таким чином, ступінчаста подача вихідної суміші на неперфоровані вібруючі поверхні спрощує подачу вихідної суміші із бункерів і інтенсифікує сепарацію насіннєвих сумішей. 1 UA 93642 U 5 10 15 20 25 Запропонований спосіб прийнятний для реалізації на всіх конструкціях фрикційних сепараторів, які використовуються в сільському господарстві. В джерелах інформації способу сепарації з такими ознаками не виявлено, тому прошу надати йому правовий захист. Джерела інформації: 1. Авторское свидетельство 1169760 СССР, МПК В07В 13/00. Виброфрикционный сепаратор семян / Заика П.Μ., Ильин В.Я., Жмай Л.Г. и др.; № 3742707/29-03; опубл. 30.07.1985, Бюл. № 28. 2. Авторское свидетельство 1228929 СССР, МПК В07В 13/00. Сепаратор сыпучих материалов / Заика П.М., Бакум В.В., Гудым В.А. и др.; № 3763975/29-03; опубл. 07.05.1986, Бюл. № 17. 3. Авторское свидетельство 1323145 СССР, МПК В07В 1/40. Сепаратор сыпучих материалов / Заика П.М., Бакум Н.В., Гудым В.А. и др.; № 4043392/29-03; опубл. 15.07.1987, Бюл. № 26. 4. Авторское свидетельство 1461534 СССР, МПК В07В 13/00. Виброфрикционный сепаратор / Заика П.М., Бакум В.В., Бакум Н.В. и др.; № 4284707/29-03; опубл. 28.02.1987, Бюл. № 8. 5. Авторское свидетельство 1532094 СССР, МПК В07В 13/00. Вибрационный фрикционный сепаратор семян / Заика П.М., Бакум В.В., Бакум Н.В. и др.; № 4390519/30-03; опубл. 30.12.1989, Бюл. № 48. 6. Авторское свидетельство 1614861 СССР, МПК В07В 13/00. Вибрационный очиститель семян / Заика П.М., Бакум В.В., Бакум Н.В. и др.; № 4636142/30-03; опубл. 23.12.1990, Бюл. № 47. 7. Заика П.М., Мазнев Г.Е. Сепарация семян по комплексу физико-механических свойств. М.: Колос, 1978. - 286 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб інтенсифікації сепарації насіннєвих сумішей на неперфорованих вібруючих поверхнях, який включає подачу вихідної суміші в зону завантаження кожної поверхні, переміщення компонентів вихідної суміші по поверхні до її периферійних обрізів з одночасним розділенням за різницею комплексу фізико-механічних властивостей насіння та збирання різних компонентів в окремі фракції, який відрізняється тим, що подачу вихідної суміші виконують ступінчасто, причому на початок зони завантаження вихідну суміш подають самопливно завищеною кількістю, а потім її дозовано примусово переміщують по зоні завантаження зі змінним обмеженням переміщення компонентів до нижніх обрізів неперфорованих поверхонь. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
