Кийок пластиковий

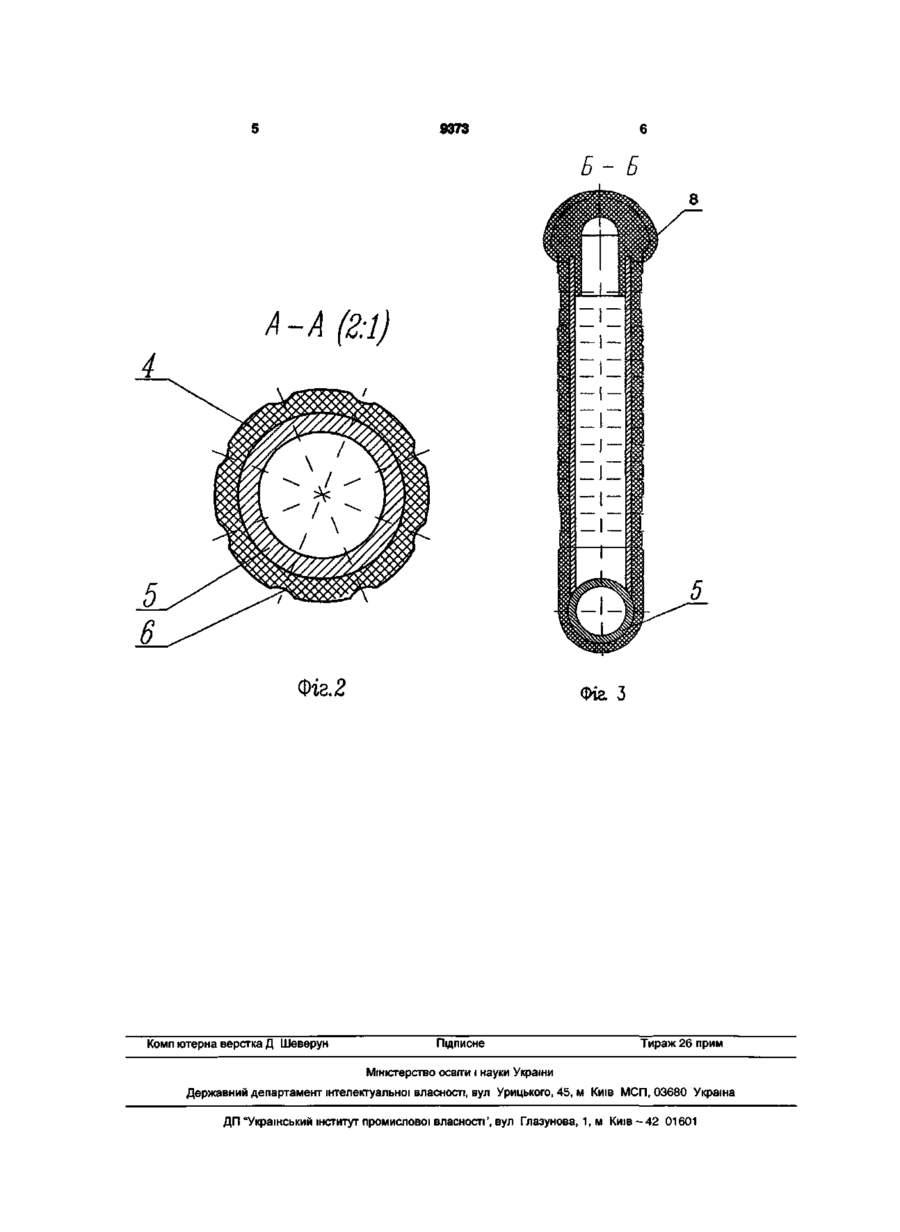

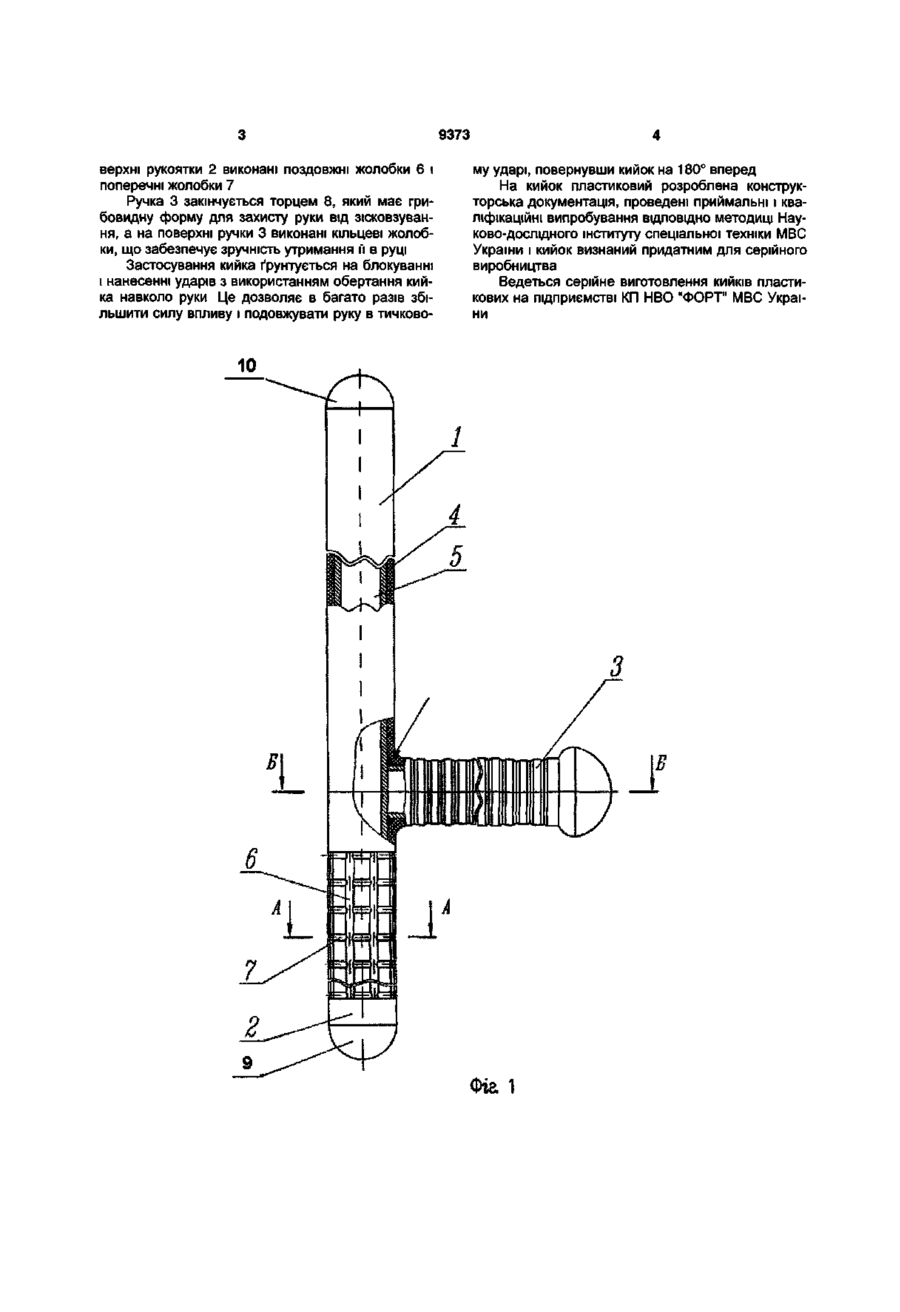

1. Кийок, що містить робочу частину і рукоятку, який відрізняється тим, що містить каркас з алюмінієвих труб, приєднаних одна до одної зварюванням, при цьому оболонка каркаса виготовлена з полімерного матеріалу, ручку, розміщену під кутом 90° до робочої частини кийка, на поверхні ручки виконані кільцеві жолобки, а торець ручки має грибоподібну форму. 2. Кийок за п. 1, який відрізняється тим, що на поверхні рукоятки виконані поперечні і поздовжні радіусні жолобки. Поставлена задача вирішується тим, що розроблена нова конструкція кийка, який складається з робочої частини, рукоятки та ручки, що закріплена під прямим кутом до робочої частини. Каркас кийка виготовлений з алюмінієвих труб, приєднаних одна до одної зварюванням, ззовні має оболонку з полімерного матеріалу. На поверхні ручки виконані кільцеві жолобки, а торець ручки має грибоподібну форму. На поверхні рукоятки виконані поперечні і поздовжні радіусні жолобки. Використання алюмінієвої труби і полімерного матеріалу для виготовлення кийка дозволило створити міцний кийок і одночасно зменшити вагу кийка відносно гумової палиці. Конструкція кийка пояснюється кресленнями: Фіг.1 - загальний вигляд; Фіг.2 - розріз за А-А на Фіг.1 пояснює внутрішню будову робочої частини кийка та рукоятки; Фіг.З - розріз за Б-Б на Фіг.1 пояснює внутрішню будову і профіль ручки. Кийок складається з робочої частини 1, рукоятки 2 і ручки 3, при цьому ручка 3 приєднана до робочої частини 1 перпендикулярно. Кийок конструктивно являє собою каркас 5, виготовлений з алюмінієвих труб, приєднаних одна до одної зварюванням. Каркас 5 ззовні має оболонку 4 з полімерного матеріалу. На зовнішньому кінці рукоятки знаходиться торець 9, виконаний напівсферою, відповідно на зовнішньому кінці робочої частини знаходиться торець 10 також виконаний напівсферою. На по п CO со О) О) 9373 верхні рукоятки 2 виконані поздовжні жолобки 6 і поперечні жолобки 7 Ручка 3 закінчується торцем 8, який має грибовидну форму для захисту руки від зісковзування, а на поверхні ручки 3 виконані кільцеві жолобки, що забезпечує зручність утримання її в руці Застосування кийка ґрунтується на блокуванні і нанесенні ударів з використанням обертання кийка навколо руки Це дозволяє в багато разів збільшити силу впливу і подовжувати руку в тичково му ударі, повернувши кийок на 180° вперед На кийок пластиковий розроблена конструкторська документація, проведені приймальні і кваліфікаційні випробування ВІДПОВІДНО методиці Науково-дослідного інституту спеціальної техніки МВС України і кийок визнаний придатним для серійного виробництва Ведеться серійне виготовлення кийків пластикових на підприємстві КП НВО "ФОРТ" МВС України Фіа 1 9373 8 A-A (2:1) Фгг.2 Комп ютерна верстка Д Шеверун Фіа З Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ МСП, 03680 Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ - 4 2 01601
