Спосіб синтезу фазообертача

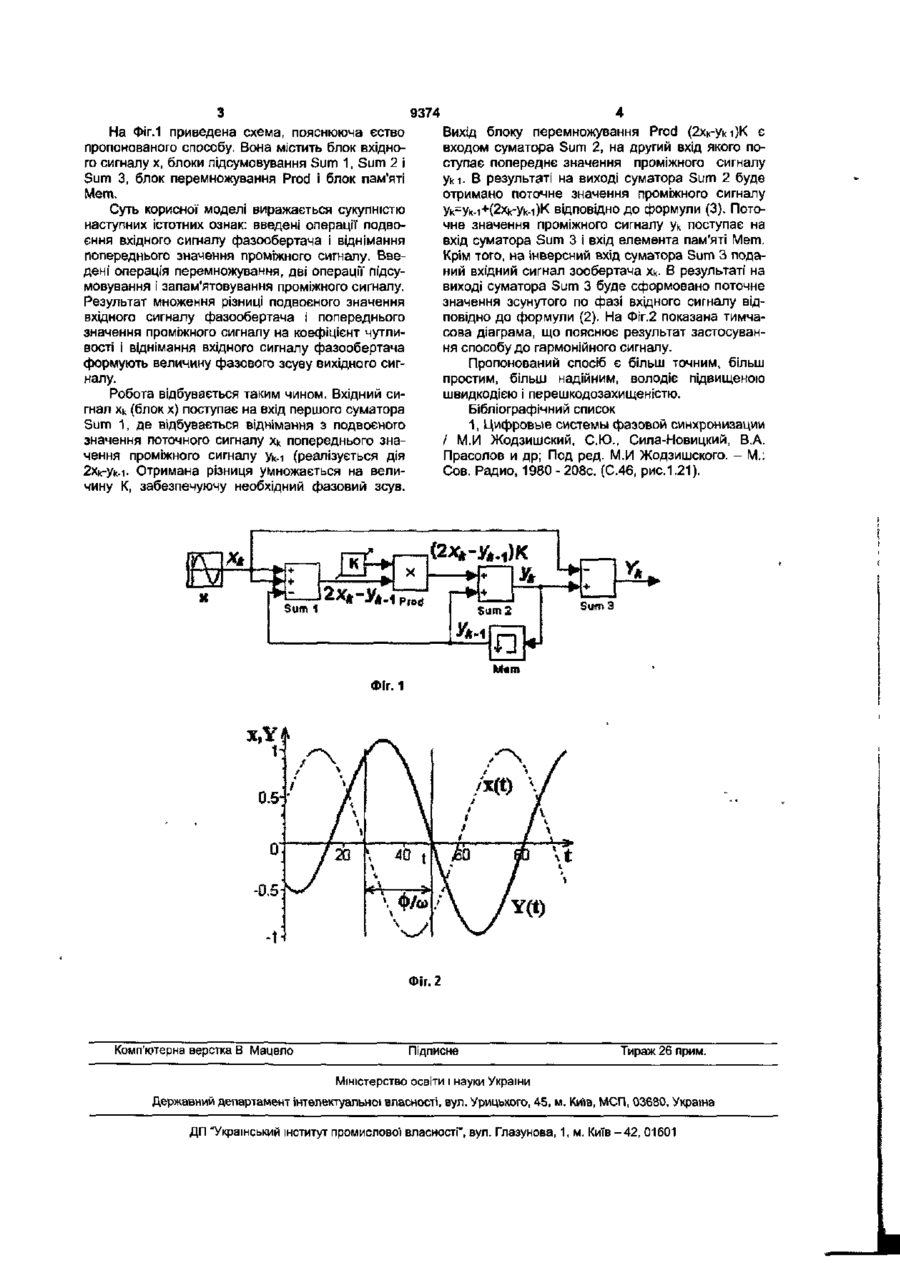

Спосіб синтезу фазообертача, що заснований на числовому рішенні диференціального рівняння фазообертача, який відрізняється тим, що необхідний зсув досягається реалізацією рекурентної процедури, що складається з послідовності операцій отримання різниці подвоєного значення вхідного сигналу фазообертача і попереднього значення проміжного сигналу, отриманого підсумовуванням попереднього значення проміжного сигналу з добутком вказаної різниці і коефіцієнта чутливості, що являє собою частку від розподілу кроку квантування на постійну часу фазообертача, причому вихідний сигнал досягається підсумовуванням проміжного сигналу з інверсним значенням вхідного сигналу. Корисна модель відноситься до області радіотехніки і може бути використана в пристроях прийому-передачі, а також в автоматичних системах фазової автопідстройки і цифрової фазової синхронізації Відомий спосіб синтезу фазообертача [1], заснований на підсумовуванні двох ортогональних складових коливань Недоліком його є складність реалізації і наявність погрішності. Як прототип вибраний спосіб по а.с. №1539967, МКИ H03H11/20 [Цифроаналоговый фазовращатель, БИ №4, от ЗО 01.90]. Його недоліком є низька переш ко достійкість. В основу корисної моделі поставлена задача забезпечення необхідного фазового зсуву шляхом реалізації передавальної функції ланки, яка має вигляд де ук - значення проміжного сигналу, що є результатом приватного рішення Ук.=Ук-і+(2x^-^.1)^ (3) де Хк - значення вхідного сигналу фазообертача на к-му кроці, K=h/T - коефіцієнт чутливості, h - крок дискретизації. Операція рекурентного підсумовування дозволяє згладити сигнал, поліпшивши перешкодостійкість процедури управління фазою вихідного сигналу Зміна К рівносильна зміни постійної' часу Т в передавальній функції W(s) фазообертача при постійному кроці дискретизації п, що приводить до зміни фази вихідного сигналу при постійній амплітуді. Фазовий зсув вихідного сигналу Yj, щодо вхідного Хк визначиться як ^fl (1) де s - оператор Лапласа, Т - постійна часу фазообертача. Рекурентній вираз для обчислення реакції можна отримати, представивши передавальну функцію (1) в тотожній формі W(s) = — — . v ' 1 + sT Рішенням рівняння є перехідна характеристика в рекуррентной формі Yk=yk-Xk, (2) if arctan. arctanl • -п 1 (oT. Таким чином, запропонований спосіб синтезу фазообертача дозволяє вирішити поставлену задачу завдання необхідного фазового зсуву без застосування складних процедур дискретних перетворень сигналу при підвищеній точності за рахунок зниження ефекту впливу шумової складової. 1 СО о 9374 Вихід блоку перемножування Prod (2х к -укі)К є входом суматора Sum 2, на другий вхід якого поступає попереднє значення проміжного сигналу Укі. В результаті на виході суматора Sum 2 буде отримано поточне значення проміжного сигналу + Ук=Ук-і (2Хк-ук-і)К відповідно до формули (3). Поточне значення проміжного сигналу ук поступає на вхід суматора Sum 3 і вхід елемента пам'яті Mem. Крім того, на інверсний вхід суматора Sum 3 поданий вхідний сигнал зообертача Хк. В результаті на виході суматора Sum 3 буде сформовано поточне значення зсунутого по фазі вхідного сигналу відповідно до формули (2). На Фіг.2 показана тимчасова діаграма, що пояснює результат застосування способу до гармонійного сигналу. На Фіг.1 приведена схема, пояснююча єство пропонованого способу. Вона містить блок вхідного сигналу х, блоки підсумовування Sum 1, Sum 2 і Sum 3, блок перемножування Prod і блок пам'яті Mem. Суть корисної моделі виражається сукупністю наступних істотних ознак: введені операції подвоєння вхідного сигналу фазообертача і віднімання попереднього значення проміжного сигналу. Введені операція перемножування, дві операції підсумовування і запам'ятовування проміжного сигналу. Результат множення різниці подвоєного значення вхідного сигналу фазообертача і попереднього значення проміжного сигналу на коефіцієнт чутливості і віднімання вхідного сигналу фазообертача формують величину фазового зсуву вихідного сигналу. Робота відбувається таким чином. Вхідний сигнал хк (блок х) поступає на вхід першого суматора Sum 1, де відбувається віднімання з подвоєного значення поточного сигналу хк попереднього значення проміжного сигналу ук.і (реалізується дія 2Xk-yk.i- Отримана різниця умножається на величину К, забезпечуючу необхідний фазовий зсув. PI X л —> к V Sum 1 2> •*• Пропонований спосіб є більш точним, більш простим, більш надійним, володіє підвищеною швидкодією і переш код озахищеністю. Бібліографічний список 1, Цифровые системы фазовой синхронизации / М.И Жодзишский, С.Ю., Сила-Новицкий, В.А. Прасолов и др; Под ред. М.И Жодзишского. - М.: Сов. Радио, 1980-208с. (С.46, рис.1.21). jt - * • X p. Рий Ум)к 4 Sum 2 Sum3 П Mem Фіг. 1 Y(t) Фіг. 2 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
