Спосіб визначення якості дійкової гуми доїльних стаканів

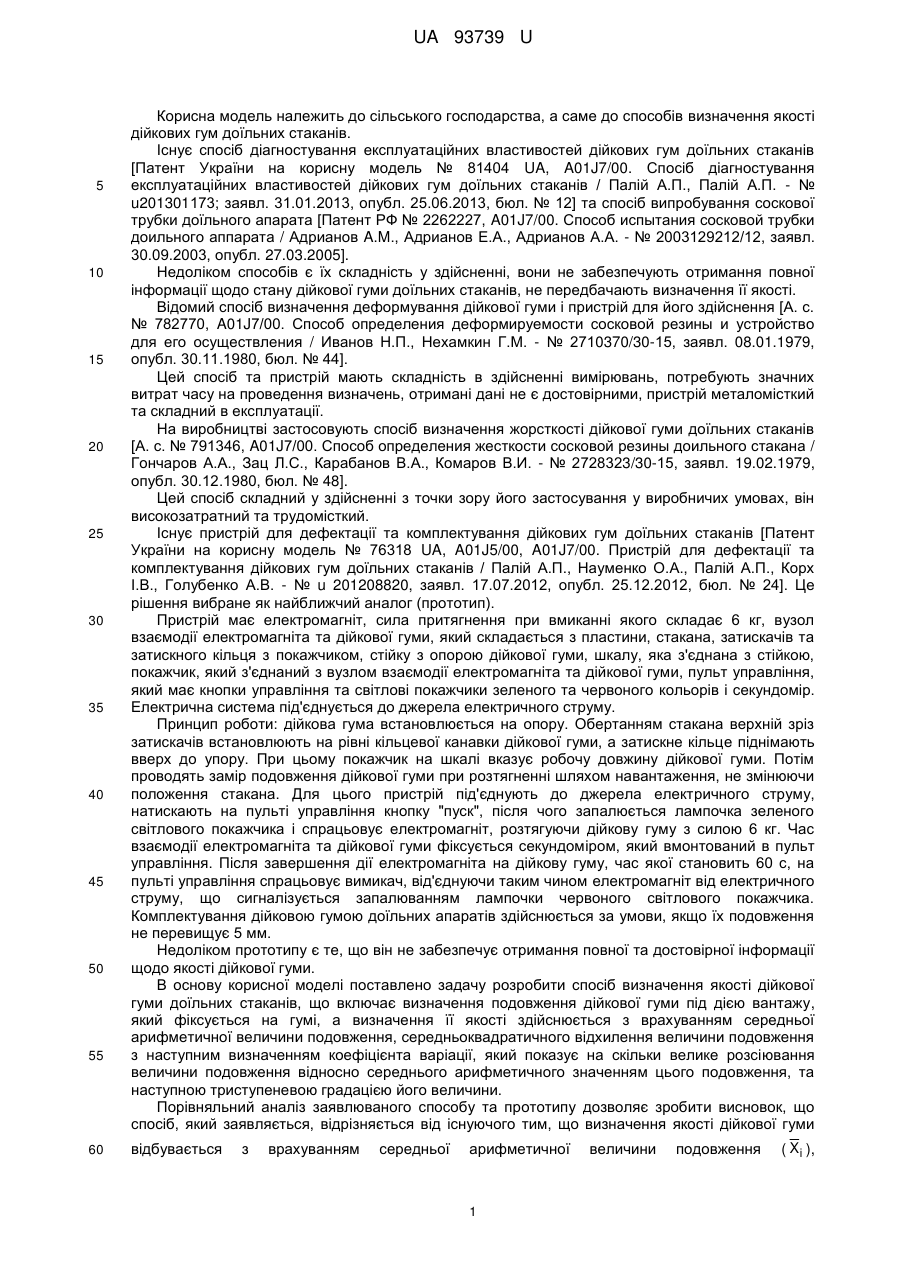

Реферат: UA 93739 U UA 93739 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до способів визначення якості дійкових гум доїльних стаканів. Існує спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів [Патент України на корисну модель № 81404 UA, A01J7/00. Спосіб діагностування експлуатаційних властивостей дійкових гум доїльних стаканів / Палій А.П., Палій А.П. - № u201301173; заявл. 31.01.2013, опубл. 25.06.2013, бюл. № 12] та спосіб випробування соскової трубки доїльного апарата [Патент РФ № 2262227, A01J7/00. Способ испытания сосковой трубки доильного аппарата / Адрианов A.M., Адрианов Е.А., Адрианов А.А. - № 2003129212/12, заявл. 30.09.2003, опубл. 27.03.2005]. Недоліком способів є їх складність у здійсненні, вони не забезпечують отримання повної інформації щодо стану дійкової гуми доїльних стаканів, не передбачають визначення її якості. Відомий спосіб визначення деформування дійкової гуми і пристрій для його здійснення [А. с. № 782770, A01J7/00. Способ определения деформируемости сосковой резины и устройство для его осуществления / Иванов Н.П., Нехамкин Г.М. - № 2710370/30-15, заявл. 08.01.1979, опубл. 30.11.1980, бюл. № 44]. Цей спосіб та пристрій мають складність в здійсненні вимірювань, потребують значних витрат часу на проведення визначень, отримані дані не є достовірними, пристрій металомісткий та складний в експлуатації. На виробництві застосовують спосіб визначення жорсткості дійкової гуми доїльних стаканів [А. с. № 791346, A01J7/00. Способ определения жесткости сосковой резины доильного стакана / Гончаров А.А., Зац Л.С., Карабанов В.А., Комаров В.И. - № 2728323/30-15, заявл. 19.02.1979, опубл. 30.12.1980, бюл. № 48]. Цей спосіб складний у здійсненні з точки зору його застосування у виробничих умовах, він високозатратний та трудомісткий. Існує пристрій для дефектації та комплектування дійкових гум доїльних стаканів [Патент України на корисну модель № 76318 UA, A01J5/00, A01J7/00. Пристрій для дефектації та комплектування дійкових гум доїльних стаканів / Палій А.П., Науменко О.А., Палій А.П., Корх І.В., Голубенко А.В. - № u 201208820, заявл. 17.07.2012, опубл. 25.12.2012, бюл. № 24]. Це рішення вибране як найближчий аналог (прототип). Пристрій має електромагніт, сила притягнення при вмиканні якого складає 6 кг, вузол взаємодії електромагніта та дійкової гуми, який складається з пластини, стакана, затискачів та затискного кільця з покажчиком, стійку з опорою дійкової гуми, шкалу, яка з'єднана з стійкою, покажчик, який з'єднаний з вузлом взаємодії електромагніта та дійкової гуми, пульт управління, який має кнопки управління та світлові покажчики зеленого та червоного кольорів і секундомір. Електрична система під'єднується до джерела електричного струму. Принцип роботи: дійкова гума встановлюється на опору. Обертанням стакана верхній зріз затискачів встановлюють на рівні кільцевої канавки дійкової гуми, а затискне кільце піднімають вверх до упору. При цьому покажчик на шкалі вказує робочу довжину дійкової гуми. Потім проводять замір подовження дійкової гуми при розтягненні шляхом навантаження, не змінюючи положення стакана. Для цього пристрій під'єднують до джерела електричного струму, натискають на пульті управління кнопку "пуск", після чого запалюється лампочка зеленого світлового покажчика і спрацьовує електромагніт, розтягуючи дійкову гуму з силою 6 кг. Час взаємодії електромагніта та дійкової гуми фіксується секундоміром, який вмонтований в пульт управління. Після завершення дії електромагніта на дійкову гуму, час якої становить 60 с, на пульті управління спрацьовує вимикач, від'єднуючи таким чином електромагніт від електричного струму, що сигналізується запалюванням лампочки червоного світлового покажчика. Комплектування дійковою гумою доїльних апаратів здійснюється за умови, якщо їх подовження не перевищує 5 мм. Недоліком прототипу є те, що він не забезпечує отримання повної та достовірної інформації щодо якості дійкової гуми. В основу корисної моделі поставлено задачу розробити спосіб визначення якості дійкової гуми доїльних стаканів, що включає визначення подовження дійкової гуми під дією вантажу, який фіксується на гумі, а визначення її якості здійснюється з врахуванням середньої арифметичної величини подовження, середньоквадратичного відхилення величини подовження з наступним визначенням коефіцієнта варіації, який показує на скільки велике розсіювання величини подовження відносно середнього арифметичного значенням цього подовження, та наступною триступеневою градацією його величини. Порівняльний аналіз заявлюваного способу та прототипу дозволяє зробити висновок, що спосіб, який заявляється, відрізняється від існуючого тим, що визначення якості дійкової гуми відбувається з врахуванням середньої арифметичної 1 величини подовження ( X i ), UA 93739 U 5 10 15 20 середньоквадратичного відхилення величини подовження (  ) з наступним визначенням коефіцієнта варіації (  ), який показує на скільки велике розсіювання величини подовження відносно середнього арифметичного значення цього подовження, та наступною триступеневою градацією його величини. При цьому досягається висока оперативність визначення якості, зручність та універсальність використання. Таким чином, вищезазначений спосіб відповідає критерію "новизна". Спосіб визначення якості дійкової гуми доїльних стаканів здійснюється наступним чином: встановлюють дійкову гуму в пристрій для дефектації та комплектування дійкових гум доїльних стаканів та визначають її розтягнення під вагою 6 кг. Значення розтягнення зафіксовують по шкалі. Потім дійкову гуму вилучають з приладу та визначають значення середньої арифметичної величини подовження ( X i ) з врахуванням величини подовження ( Xi ) в мм та кількості дослідів ( n ). Потім розраховують середньоквадратичне відхилення величини подовження (  ). На наступному етапі визначають коефіцієнт варіації (  ) та за його показником визначають якість дійкової гуми, використовуючи триступеневу градацію. Інтерпретацію отриманих даних здійснюють згідно з таблицею, використовуючи наступну класифікацію якості дійкової гуми: І група - якість гуми вважається відмінною (значення коефіцієнта варіації (  ) до 10 %); II група - якість добра (значення коефіцієнта варіації (  ) від 10 до 20 %); III група - якість гуми незадовільна (значення коефіцієнта варіації (  ) вище 20 %). Таким чином запропонований спосіб забезпечує оперативне отримання повної та достовірної інформації щодо якості дійкової гуми доїльних стаканів, не потребує значних матеріальних затрат на проведення вимірювань. Таблиця Група І II III Значення коефіцієнта варіації до 10 % від 10 до 20 % вище 20 % ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Спосіб визначення якості дійкової гуми доїльних стаканів, що включає визначення подовження дійкової гуми під дією вантажу, який фіксується на гумі, який відрізняється тим, що визначення якості дійкової гуми відбувається з врахуванням середньої арифметичної величини подовження ( X i ), середньоквадратичного відхилення величини подовження (  ) з наступним визначенням коефіцієнта варіації (  ), який показує на скільки велике розсіювання величини подовження відносно середнього арифметичного значення цього подовження, та наступною триступеневою градацією його величини: І група - якість гуми відмінна, II група - якість добра, III група - якість гуми незадовільна. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
