Спосіб визначення натягу дійкової гуми доїльних стаканів

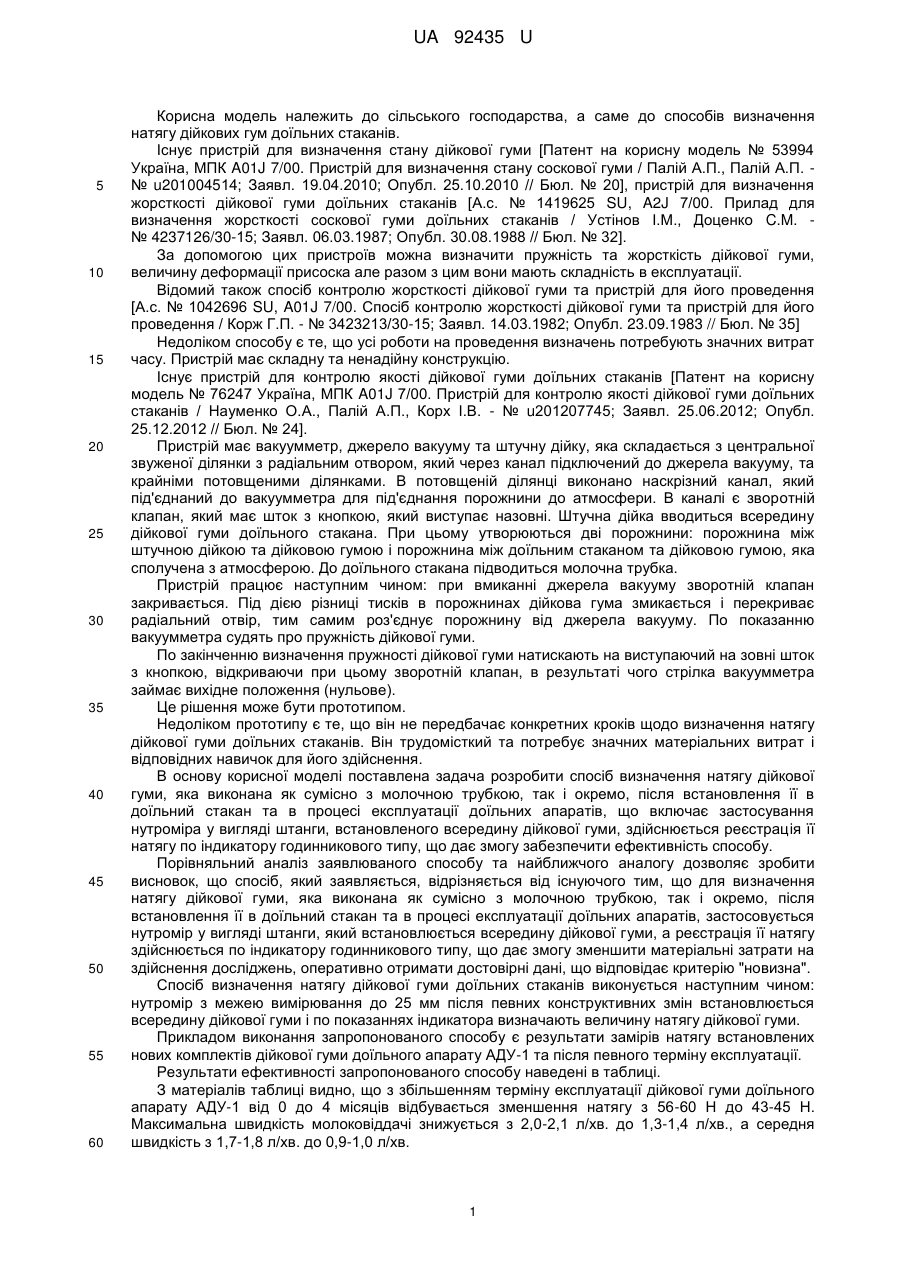

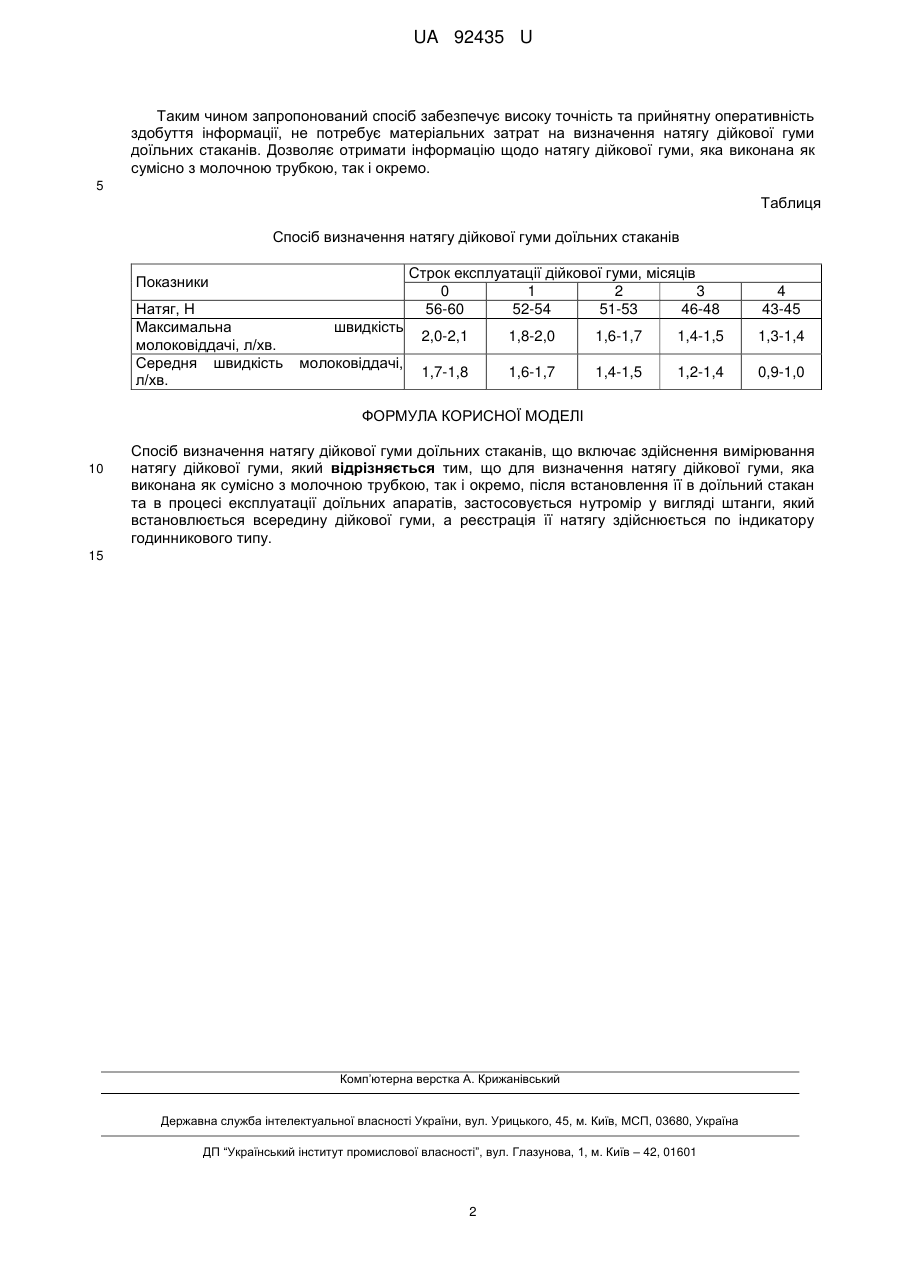

Реферат: UA 92435 U UA 92435 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до способів визначення натягу дійкових гум доїльних стаканів. Існує пристрій для визначення стану дійкової гуми [Патент на корисну модель № 53994 Україна, МПК A01J 7/00. Пристрій для визначення стану соскової гуми / Палій А.П., Палій А.П. № u201004514; Заявл. 19.04.2010; Опубл. 25.10.2010 // Бюл. № 20], пристрій для визначення жорсткості дійкової гуми доїльних стаканів [А.с. № 1419625 SU, A2J 7/00. Прилад для визначення жорсткості соскової гуми доїльних стаканів / Устінов І.М., Доценко C.M. № 4237126/30-15; Заявл. 06.03.1987; Опубл. 30.08.1988 // Бюл. № 32]. За допомогою цих пристроїв можна визначити пружність та жорсткість дійкової гуми, величину деформації присоска але разом з цим вони мають складність в експлуатації. Відомий також спосіб контролю жорсткості дійкової гуми та пристрій для його проведення [А.с. № 1042696 SU, A01J 7/00. Спосіб контролю жорсткості дійкової гуми та пристрій для його проведення / Корж Г.П. - № 3423213/30-15; Заявл. 14.03.1982; Опубл. 23.09.1983 // Бюл. № 35] Недоліком способу є те, що усі роботи на проведення визначень потребують значних витрат часу. Пристрій має складну та ненадійну конструкцію. Існує пристрій для контролю якості дійкової гуми доїльних стаканів [Патент на корисну модель № 76247 Україна, МПК A01J 7/00. Пристрій для контролю якості дійкової гуми доїльних стаканів / Науменко О.А., Палій А.П., Корх І.В. - № u201207745; Заявл. 25.06.2012; Опубл. 25.12.2012 // Бюл. № 24]. Пристрій має вакуумметр, джерело вакууму та штучну дійку, яка складається з центральної звуженої ділянки з радіальним отвором, який через канал підключений до джерела вакууму, та крайніми потовщеними ділянками. В потовщеній ділянці виконано наскрізний канал, який під'єднаний до вакуумметра для під'єднання порожнини до атмосфери. В каналі є зворотній клапан, який має шток з кнопкою, який виступає назовні. Штучна дійка вводиться всередину дійкової гуми доїльного стакана. При цьому утворюються дві порожнини: порожнина між штучною дійкою та дійковою гумою і порожнина між доїльним стаканом та дійковою гумою, яка сполучена з атмосферою. До доїльного стакана підводиться молочна трубка. Пристрій працює наступним чином: при вмиканні джерела вакууму зворотній клапан закривається. Під дією різниці тисків в порожнинах дійкова гума змикається і перекриває радіальний отвір, тим самим роз'єднує порожнину від джерела вакууму. По показанню вакуумметра судять про пружність дійкової гуми. По закінченню визначення пружності дійкової гуми натискають на виступаючий на зовні шток з кнопкою, відкриваючи при цьому зворотній клапан, в результаті чого стрілка вакуумметра займає вихідне положення (нульове). Це рішення може бути прототипом. Недоліком прототипу є те, що він не передбачає конкретних кроків щодо визначення натягу дійкової гуми доїльних стаканів. Він трудомісткий та потребує значних матеріальних витрат і відповідних навичок для його здійснення. В основу корисної моделі поставлена задача розробити спосіб визначення натягу дійкової гуми, яка виконана як сумісно з молочною трубкою, так і окремо, після встановлення її в доїльний стакан та в процесі експлуатації доїльних апаратів, що включає застосування нутроміра у вигляді штанги, встановленого всередину дійкової гуми, здійснюється реєстрація її натягу по індикатору годинникового типу, що дає змогу забезпечити ефективність способу. Порівняльний аналіз заявлюваного способу та найближчого аналогу дозволяє зробити висновок, що спосіб, який заявляється, відрізняється від існуючого тим, що для визначення натягу дійкової гуми, яка виконана як сумісно з молочною трубкою, так і окремо, після встановлення її в доїльний стакан та в процесі експлуатації доїльних апаратів, застосовується нутромір у вигляді штанги, який встановлюється всередину дійкової гуми, а реєстрація її натягу здійснюється по індикатору годинникового типу, що дає змогу зменшити матеріальні затрати на здійснення досліджень, оперативно отримати достовірні дані, що відповідає критерію "новизна". Спосіб визначення натягу дійкової гуми доїльних стаканів виконується наступним чином: нутромір з межею вимірювання до 25 мм після певних конструктивних змін встановлюється всередину дійкової гуми і по показаннях індикатора визначають величину натягу дійкової гуми. Прикладом виконання запропонованого способу є результати замірів натягу встановлених нових комплектів дійкової гуми доїльного апарату АДУ-1 та після певного терміну експлуатації. Результати ефективності запропонованого способу наведені в таблиці. З матеріалів таблиці видно, що з збільшенням терміну експлуатації дійкової гуми доїльного апарату АДУ-1 від 0 до 4 місяців відбувається зменшення натягу з 56-60 Н до 43-45 Н. Максимальна швидкість молоковіддачі знижується з 2,0-2,1 л/хв. до 1,3-1,4 л/хв., а середня швидкість з 1,7-1,8 л/хв. до 0,9-1,0 л/хв. 1 UA 92435 U Таким чином запропонований спосіб забезпечує високу точність та прийнятну оперативність здобуття інформації, не потребує матеріальних затрат на визначення натягу дійкової гуми доїльних стаканів. Дозволяє отримати інформацію щодо натягу дійкової гуми, яка виконана як сумісно з молочною трубкою, так і окремо. 5 Таблиця Спосіб визначення натягу дійкової гуми доїльних стаканів Строк експлуатації дійкової гуми, місяців 0 1 2 3 56-60 52-54 51-53 46-48 Показники Натяг, Н Максимальна молоковіддачі, л/хв. Середня швидкість л/хв. швидкість молоковіддачі, 4 43-45 2,0-2,1 1,8-2,0 1,6-1,7 1,4-1,5 1,3-1,4 1,7-1,8 1,6-1,7 1,4-1,5 1,2-1,4 0,9-1,0 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб визначення натягу дійкової гуми доїльних стаканів, що включає здійснення вимірювання натягу дійкової гуми, який відрізняється тим, що для визначення натягу дійкової гуми, яка виконана як сумісно з молочною трубкою, так і окремо, після встановлення її в доїльний стакан та в процесі експлуатації доїльних апаратів, застосовується нутромір у вигляді штанги, який встановлюється всередину дійкової гуми, а реєстрація її натягу здійснюється по індикатору годинникового типу. 15 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
