Пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом

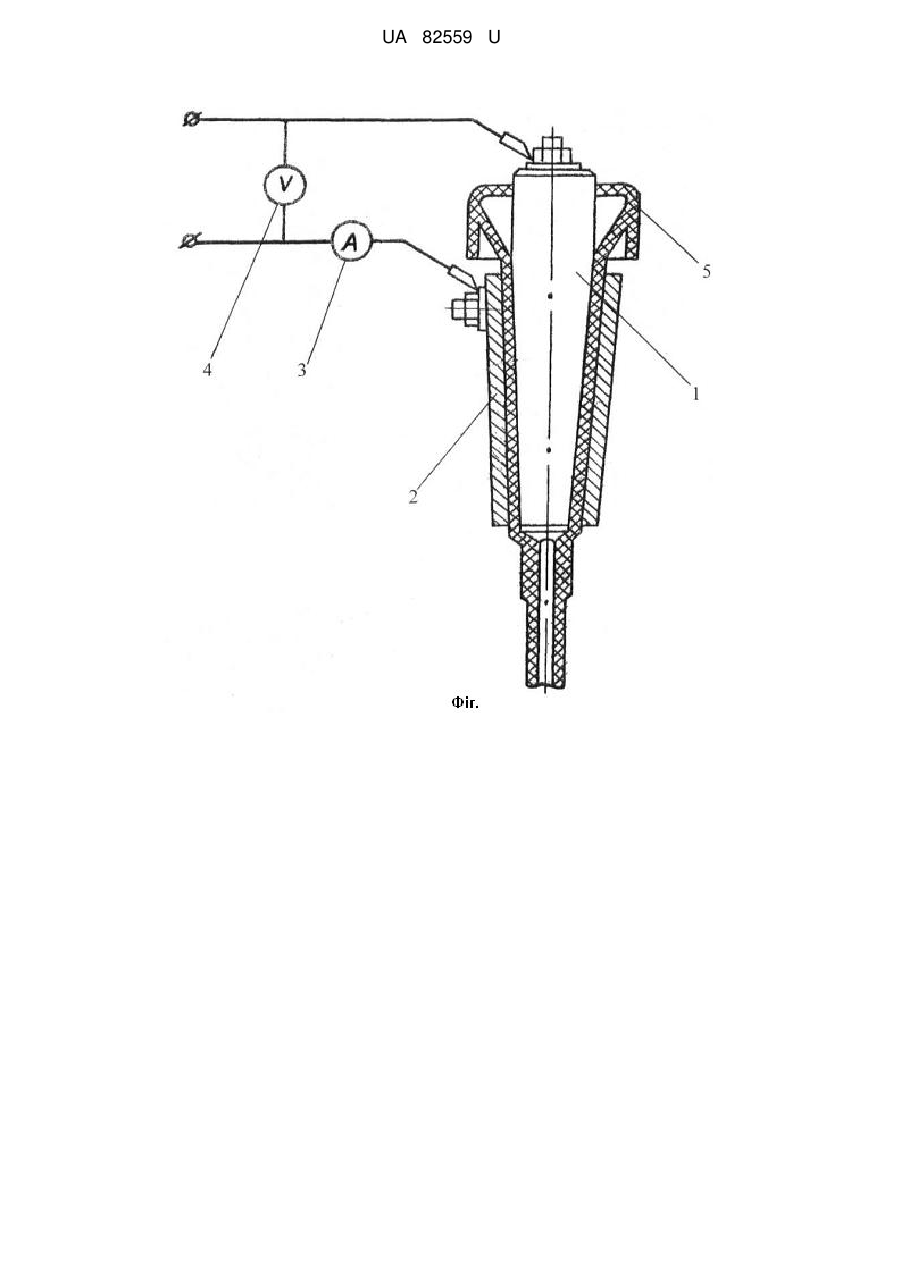

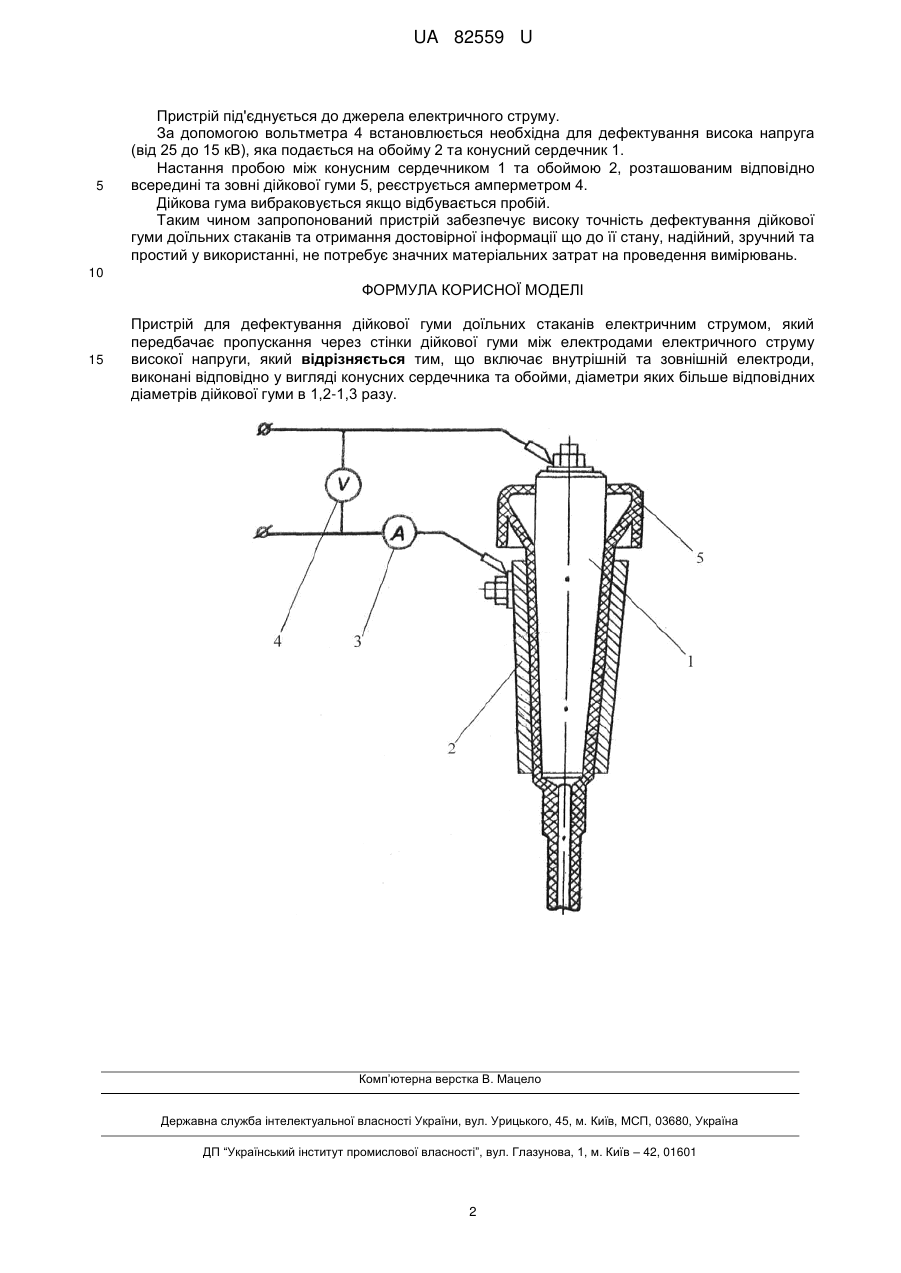

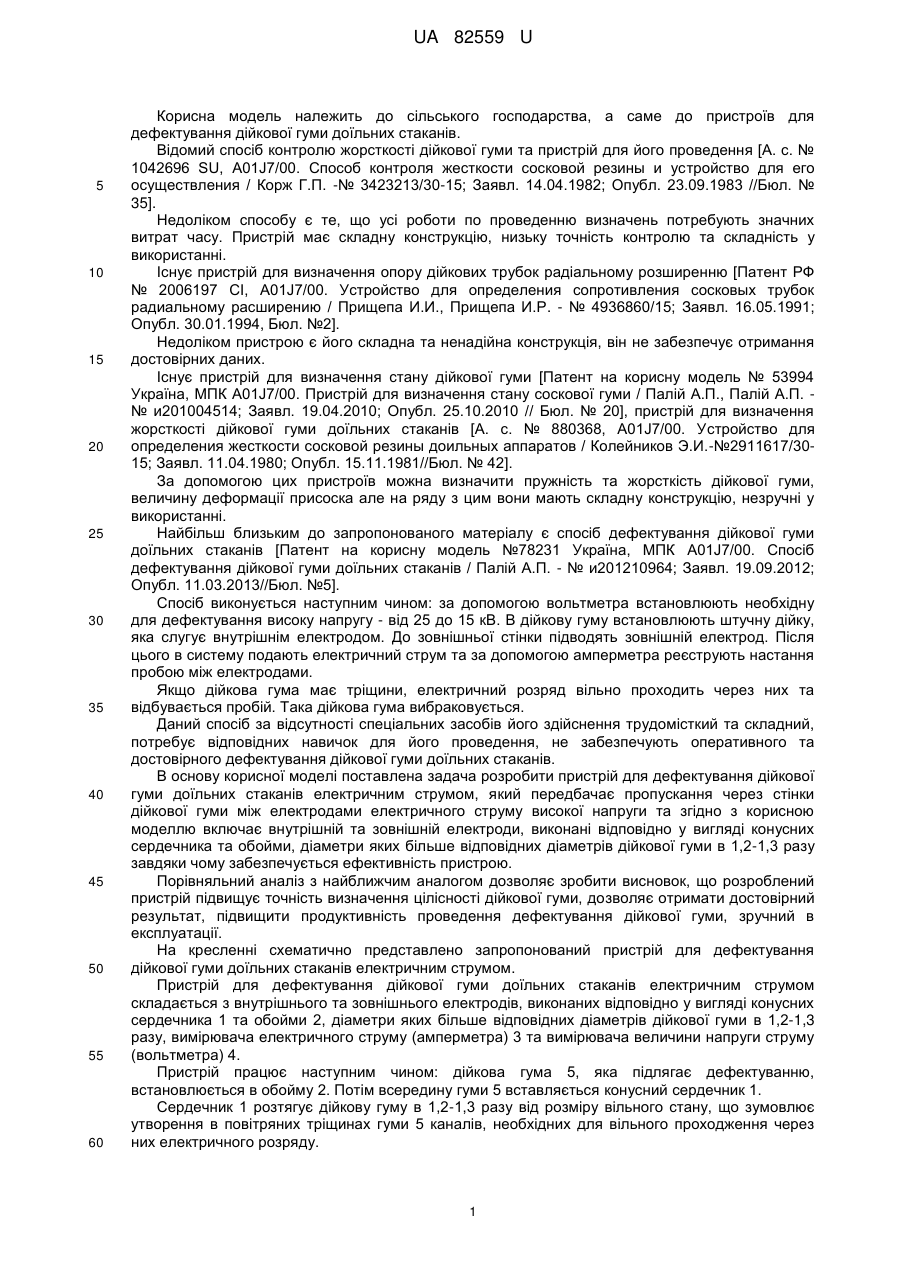

Реферат: Пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом, який передбачає пропускання через стінки дійкової гуми між електродами електричного струму високої напруги. Включає внутрішній та зовнішній електроди, виконані відповідно у вигляді конусних сердечника та обойми, діаметри яких більше відповідних діаметрів дійкової гуми в 1,21,3 разу. UA 82559 U (54) ПРИСТРІЙ ДЛЯ ДЕФЕКТУВАННЯ ДІЙКОВОЇ ГУМИ ДОЇЛЬНИХ СТАКАНІВ ЕЛЕКТРИЧНИМ СТРУМОМ UA 82559 U UA 82559 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до пристроїв для дефектування дійкової гуми доїльних стаканів. Відомий спосіб контролю жорсткості дійкової гуми та пристрій для його проведення [А. с. № 1042696 SU, A01J7/00. Способ контроля жесткости сосковой резины и устройство для его осуществления / Корж Г.П. -№ 3423213/30-15; Заявл. 14.04.1982; Опубл. 23.09.1983 //Бюл. № 35]. Недоліком способу є те, що усі роботи по проведенню визначень потребують значних витрат часу. Пристрій має складну конструкцію, низьку точність контролю та складність у використанні. Існує пристрій для визначення опору дійкових трубок радіальному розширенню [Патент РФ № 2006197 СІ, A01J7/00. Устройство для определения сопротивления сосковых трубок радиальному расширению / Прищепа И.И., Прищепа И.Р. - № 4936860/15; Заявл. 16.05.1991; Опубл. 30.01.1994, Бюл. №2]. Недоліком пристрою є його складна та ненадійна конструкція, він не забезпечує отримання достовірних даних. Існує пристрій для визначення стану дійкової гуми [Патент на корисну модель № 53994 Україна, МПК A01J7/00. Пристрій для визначення стану соскової гуми / Палій А.П., Палій А.П. № и201004514; Заявл. 19.04.2010; Опубл. 25.10.2010 // Бюл. № 20], пристрій для визначення жорсткості дійкової гуми доїльних стаканів [А. с. № 880368, A01J7/00. Устройство для определения жесткости сосковой резины доильных аппаратов / Колейников Э.И.-№2911617/3015; Заявл. 11.04.1980; Опубл. 15.11.1981//Бюл. № 42]. За допомогою цих пристроїв можна визначити пружність та жорсткість дійкової гуми, величину деформації присоска але на ряду з цим вони мають складну конструкцію, незручні у використанні. Найбільш близьким до запропонованого матеріалу є спосіб дефектування дійкової гуми доїльних стаканів [Патент на корисну модель №78231 Україна, МПК A01J7/00. Спосіб дефектування дійкової гуми доїльних стаканів / Палій А.П. - № и201210964; Заявл. 19.09.2012; Опубл. 11.03.2013//Бюл. №5]. Спосіб виконується наступним чином: за допомогою вольтметра встановлюють необхідну для дефектування високу напругу - від 25 до 15 кВ. В дійкову гуму встановлюють штучну дійку, яка слугує внутрішнім електродом. До зовнішньої стінки підводять зовнішній електрод. Після цього в систему подають електричний струм та за допомогою амперметра реєструють настання пробою між електродами. Якщо дійкова гума має тріщини, електричний розряд вільно проходить через них та відбувається пробій. Така дійкова гума вибраковується. Даний спосіб за відсутності спеціальних засобів його здійснення трудомісткий та складний, потребує відповідних навичок для його проведення, не забезпечують оперативного та достовірного дефектування дійкової гуми доїльних стаканів. В основу корисної моделі поставлена задача розробити пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом, який передбачає пропускання через стінки дійкової гуми між електродами електричного струму високої напруги та згідно з корисною моделлю включає внутрішній та зовнішній електроди, виконані відповідно у вигляді конусних сердечника та обойми, діаметри яких більше відповідних діаметрів дійкової гуми в 1,2-1,3 разу завдяки чому забезпечується ефективність пристрою. Порівняльний аналіз з найближчим аналогом дозволяє зробити висновок, що розроблений пристрій підвищує точність визначення цілісності дійкової гуми, дозволяє отримати достовірний результат, підвищити продуктивність проведення дефектування дійкової гуми, зручний в експлуатації. На кресленні схематично представлено запропонований пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом. Пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом складається з внутрішнього та зовнішнього електродів, виконаних відповідно у вигляді конусних сердечника 1 та обойми 2, діаметри яких більше відповідних діаметрів дійкової гуми в 1,2-1,3 разу, вимірювача електричного струму (амперметра) 3 та вимірювача величини напруги струму (вольтметра) 4. Пристрій працює наступним чином: дійкова гума 5, яка підлягає дефектуванню, встановлюється в обойму 2. Потім всередину гуми 5 вставляється конусний сердечник 1. Сердечник 1 розтягує дійкову гуму в 1,2-1,3 разу від розміру вільного стану, що зумовлює утворення в повітряних тріщинах гуми 5 каналів, необхідних для вільного проходження через них електричного розряду. 1 UA 82559 U 5 Пристрій під'єднується до джерела електричного струму. За допомогою вольтметра 4 встановлюється необхідна для дефектування висока напруга (від 25 до 15 кВ), яка подається на обойму 2 та конусний сердечник 1. Настання пробою між конусним сердечником 1 та обоймою 2, розташованим відповідно всередині та зовні дійкової гуми 5, реєструється амперметром 4. Дійкова гума вибраковується якщо відбувається пробій. Таким чином запропонований пристрій забезпечує високу точність дефектування дійкової гуми доїльних стаканів та отримання достовірної інформації що до її стану, надійний, зручний та простий у використанні, не потребує значних матеріальних затрат на проведення вимірювань. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для дефектування дійкової гуми доїльних стаканів електричним струмом, який передбачає пропускання через стінки дійкової гуми між електродами електричного струму високої напруги, який відрізняється тим, що включає внутрішній та зовнішній електроди, виконані відповідно у вигляді конусних сердечника та обойми, діаметри яких більше відповідних діаметрів дійкової гуми в 1,2-1,3 разу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
