Роз’ємний стик трубобетонних елементів зі сталевою муфтою

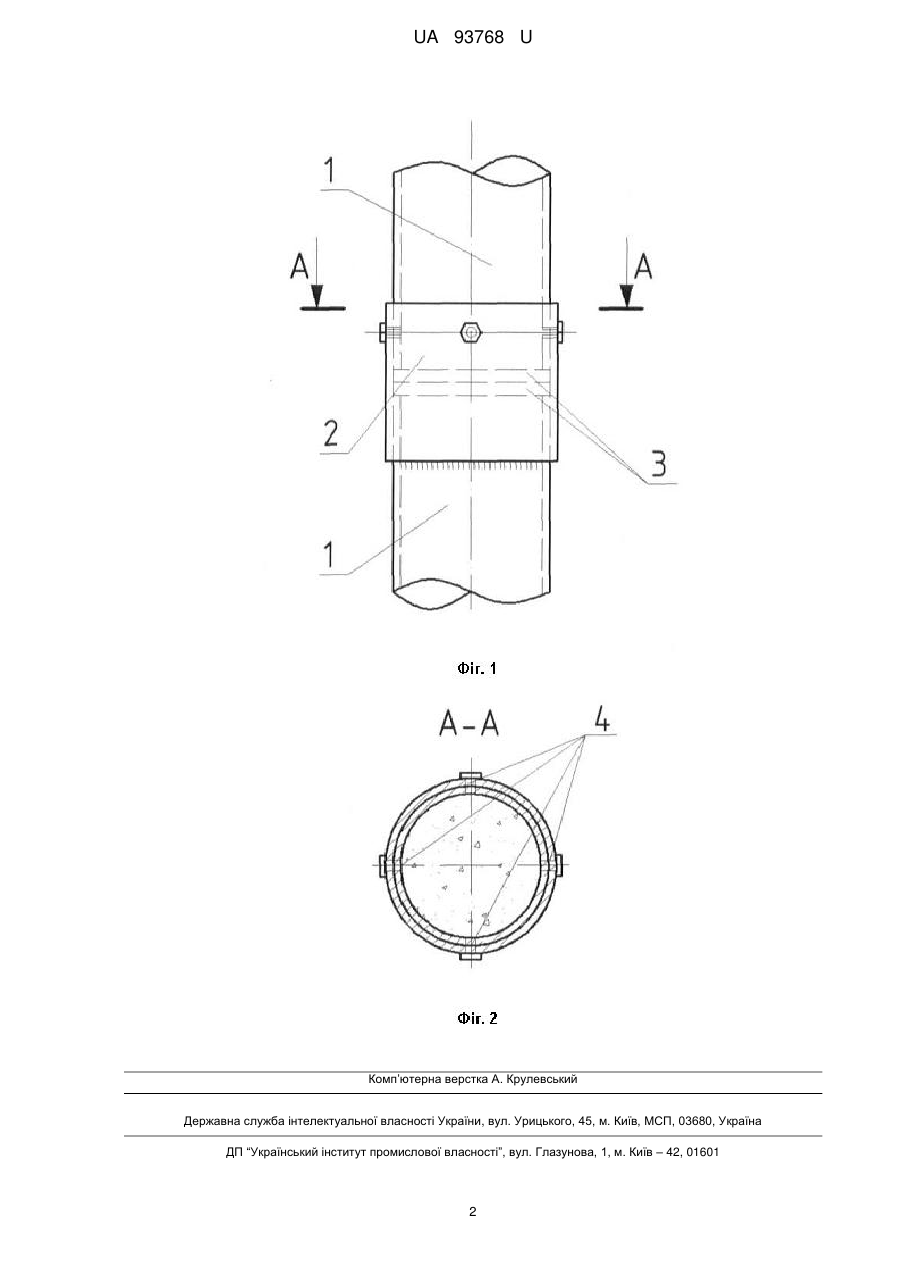

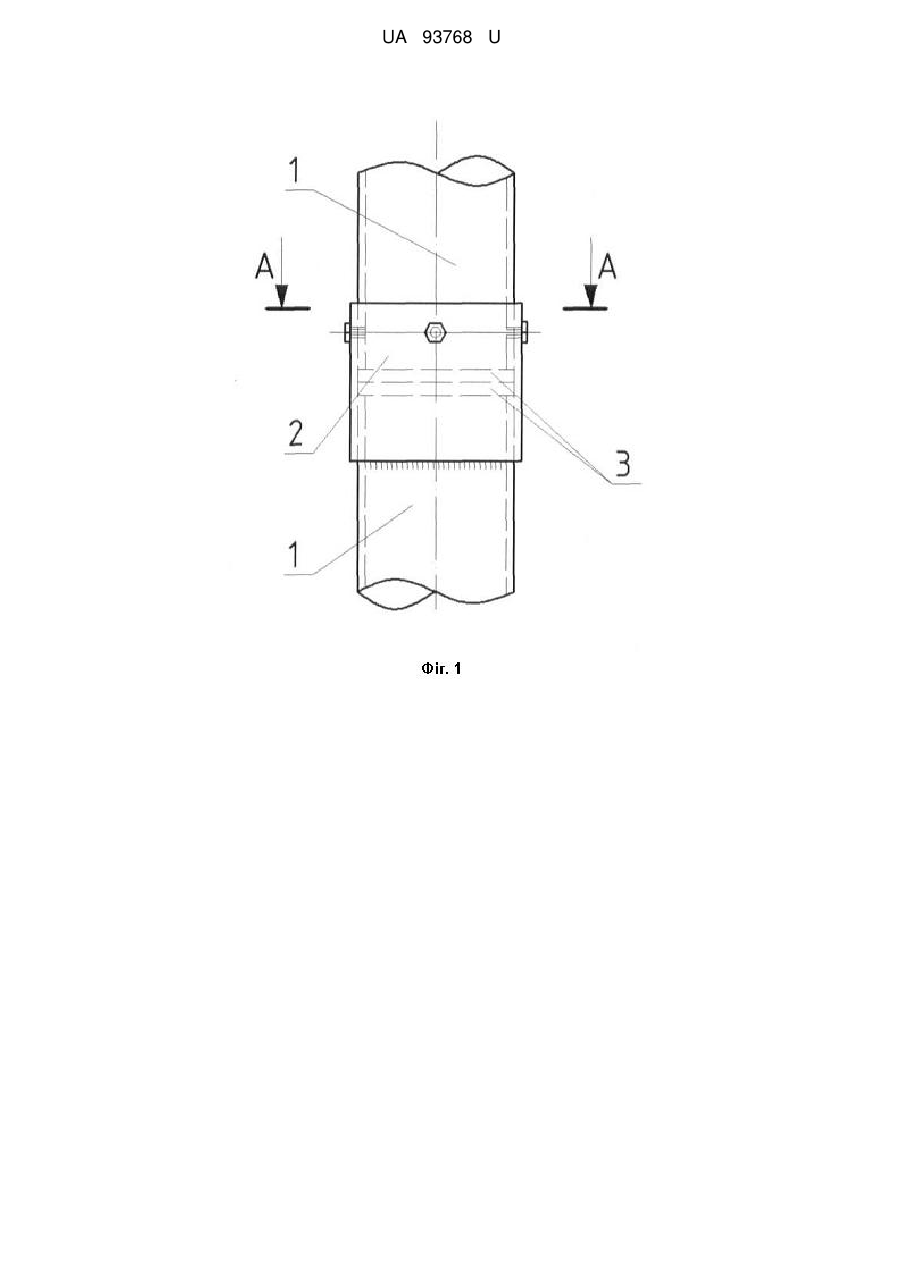

Реферат: UA 93768 U UA 93768 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій, та застосовується, виходячи з конструктивних та експлуатаційних умов, міцнісних властивостей та економічних показників. Найближчий аналог корисної моделі - це роз'ємний фланцевий стик на болтах [2]. Недоліком цієї конструкції можна вважати те, що розміри фланців перевищують розміри трубобетонних елементів і можуть заважати при експлуатації будівлі чи споруди, у нього менша несуча здатність і нижча надійність. Основні відмінності корисної моделі порівняно зі звичайним фланцевим стиком - це застосування сталевої муфти, привареної до нижнього трубобетонного елемента і з'єднувальних гвинтів. Задачею корисної моделі є підвищення несучої здатності і надійності роз'ємного стику трубобетонних елементів та зменшення його розмірів. Суть корисної моделі полягає в застосуванні сталевої муфти довжиною 1,5-2 діаметри трубобетонного елемента, яка приварюється до нижнього трубобетонного елемента, тоді як у верхньому трубобетонному елементі та сталевій муфті передбачені отвори у відповідних місцях. При монтажі у ці отвори вкручуються з'єднувальні гвинти. На фігурах 1, 2 зображено роз'ємний стик трубобетонних елементів зі сталевою муфтою, де 1 - трубобетонні елементи, 2 - сталева муфта, 3 - сталеві пластини, приварені до трубобетонних елементів, 4 - з'єднувальні гвинти. Запропонована конструкція роз'ємного стику зі сталевою муфтою дає можливість підвищити надійність і несучу здатність роз'ємного стику трубобетонних конструкцій та зменшити його розміри [1, 3]. Література 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 2. Стороженко Л.І., Пенц В.Ф., Коршун С.Г. Трубобетонні конструкції промислових будівель: Монографія. - Полтава: ПолтНТУ, 2008. - 81 с. рис. 4.8. - 4 стик. 3. Семко О.В. Надійність сталезалізобетонних конструкцій: Автореф. ... дис. д-ра техн. наук. - Полтава, 2006. - 35 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Роз'ємний стик трубобетонних елементів зі сталевою муфтою, що складається з трубобетонних елементів (1), який відрізняється тим, що використовується сталева муфта (2), приварена до нижнього трубобетонного елемента, у яку встановлюється верхній трубобетонний елемент, а у передбачені отвори у муфті та верхньому трубобетонному елементі закручуються з'єднувальні гвинти (4). 1 UA 93768 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
