Роз’ємний стик трубобетонних елементів із центруючою пластиною

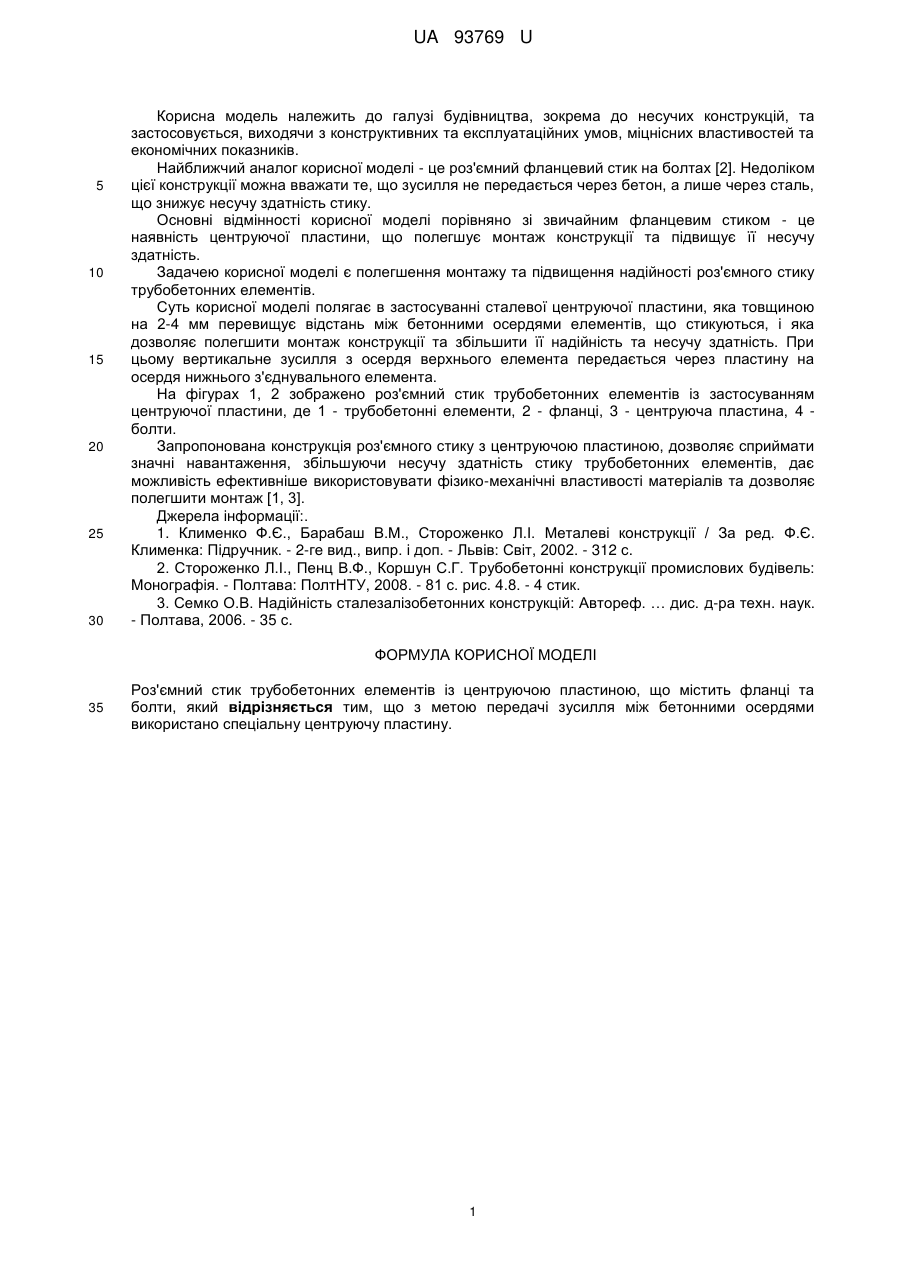

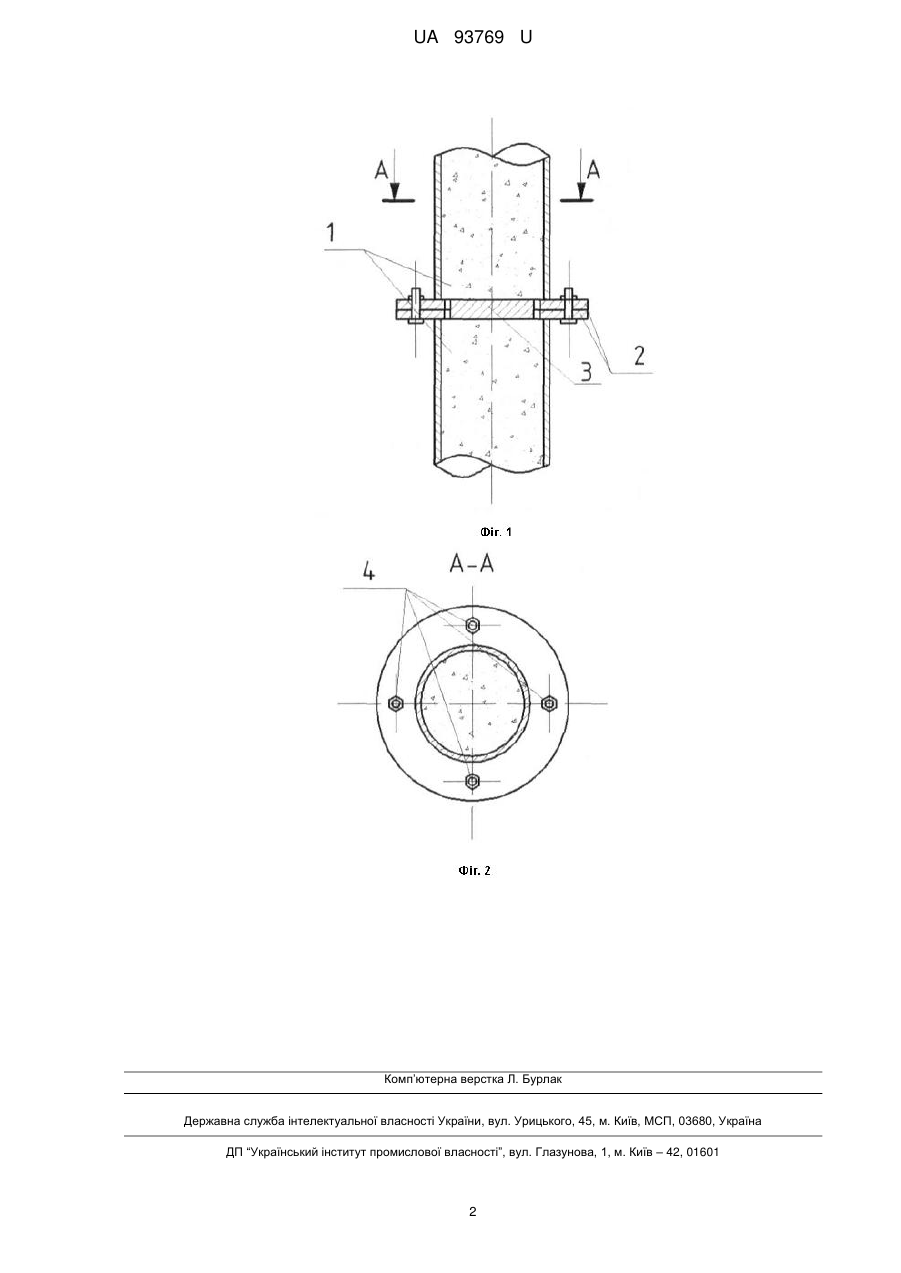

Реферат: UA 93769 U UA 93769 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій, та застосовується, виходячи з конструктивних та експлуатаційних умов, міцнісних властивостей та економічних показників. Найближчий аналог корисної моделі - це роз'ємний фланцевий стик на болтах [2]. Недоліком цієї конструкції можна вважати те, що зусилля не передається через бетон, а лише через сталь, що знижує несучу здатність стику. Основні відмінності корисної моделі порівняно зі звичайним фланцевим стиком - це наявність центруючої пластини, що полегшує монтаж конструкції та підвищує її несучу здатність. Задачею корисної моделі є полегшення монтажу та підвищення надійності роз'ємного стику трубобетонних елементів. Суть корисної моделі полягає в застосуванні сталевої центруючої пластини, яка товщиною на 2-4 мм перевищує відстань між бетонними осердями елементів, що стикуються, і яка дозволяє полегшити монтаж конструкції та збільшити її надійність та несучу здатність. При цьому вертикальне зусилля з осердя верхнього елемента передається через пластину на осердя нижнього з'єднувального елемента. На фігурах 1, 2 зображено роз'ємний стик трубобетонних елементів із застосуванням центруючої пластини, де 1 - трубобетонні елементи, 2 - фланці, 3 - центруюча пластина, 4 болти. Запропонована конструкція роз'ємного стику з центруючою пластиною, дозволяє сприймати значні навантаження, збільшуючи несучу здатність стику трубобетонних елементів, дає можливість ефективніше використовувати фізико-механічні властивості матеріалів та дозволяє полегшити монтаж [1, 3]. Джерела інформації:. 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 2. Стороженко Л.І., Пенц В.Ф., Коршун С.Г. Трубобетонні конструкції промислових будівель: Монографія. - Полтава: ПолтНТУ, 2008. - 81 с. рис. 4.8. - 4 стик. 3. Семко О.В. Надійність сталезалізобетонних конструкцій: Автореф. … дис. д-ра техн. наук. - Полтава, 2006. - 35 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Роз'ємний стик трубобетонних елементів із центруючою пластиною, що містить фланці та болти, який відрізняється тим, що з метою передачі зусилля між бетонними осердями використано спеціальну центруючу пластину. 1 UA 93769 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
