Роз’ємний стик трубобетонних елементів із захованими болтами

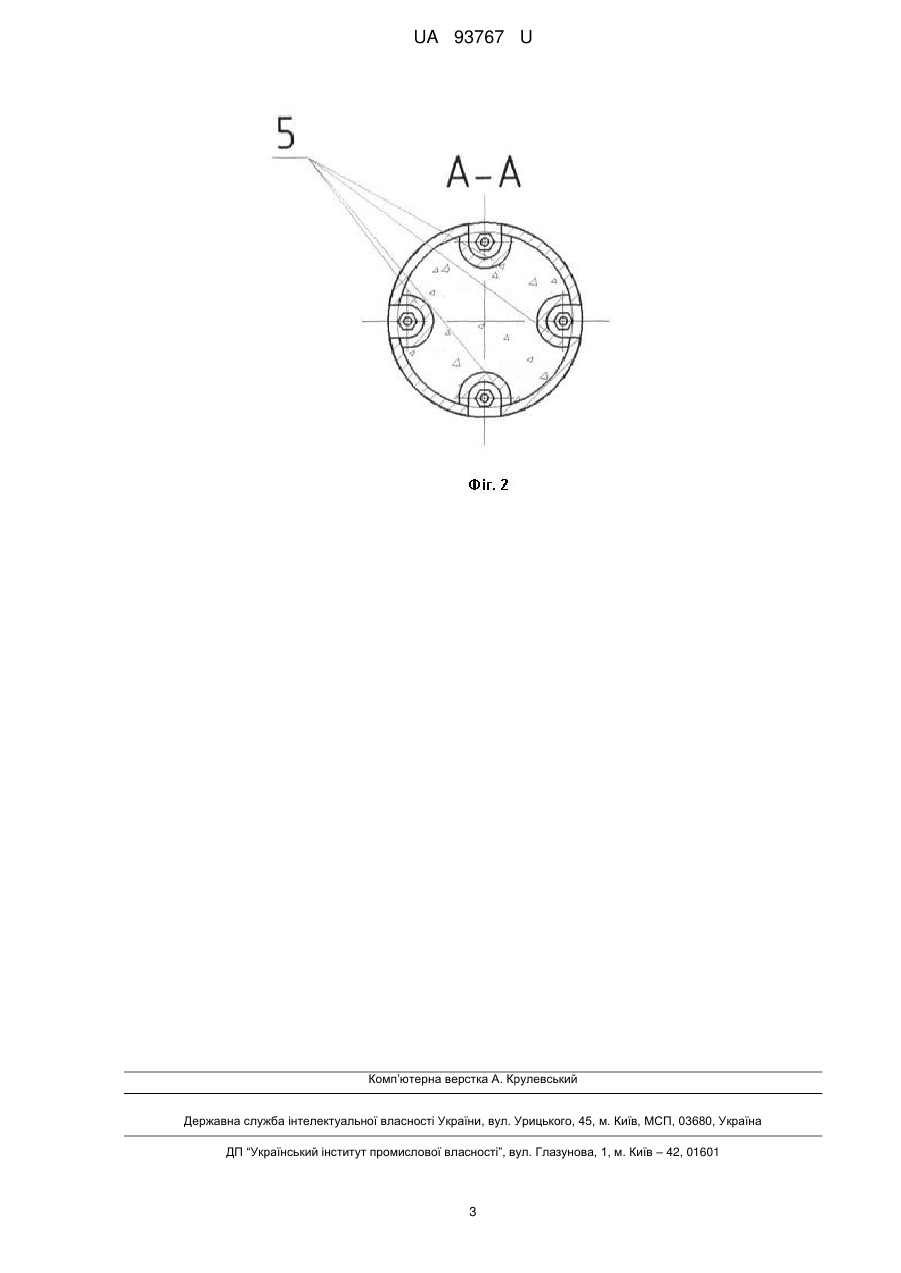

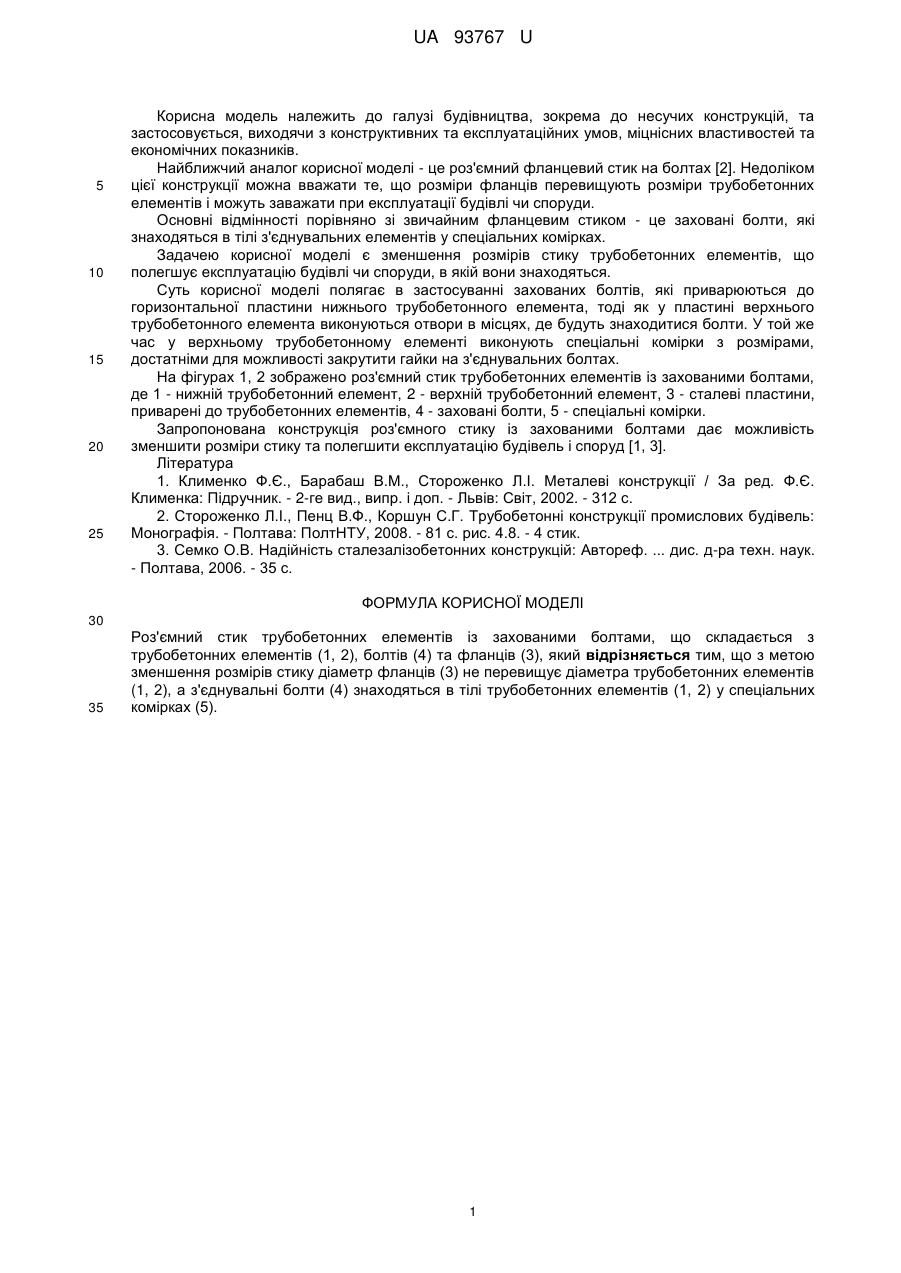

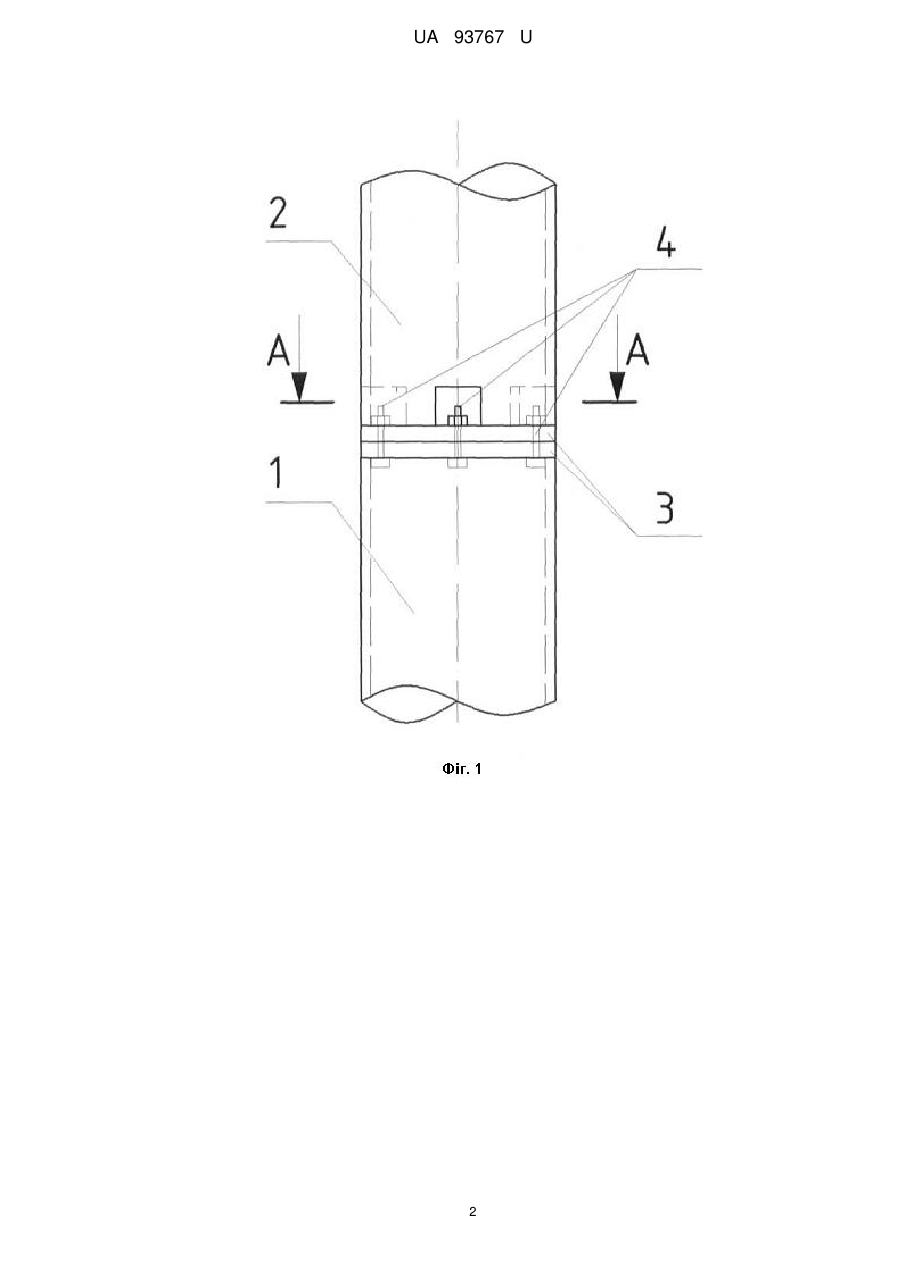

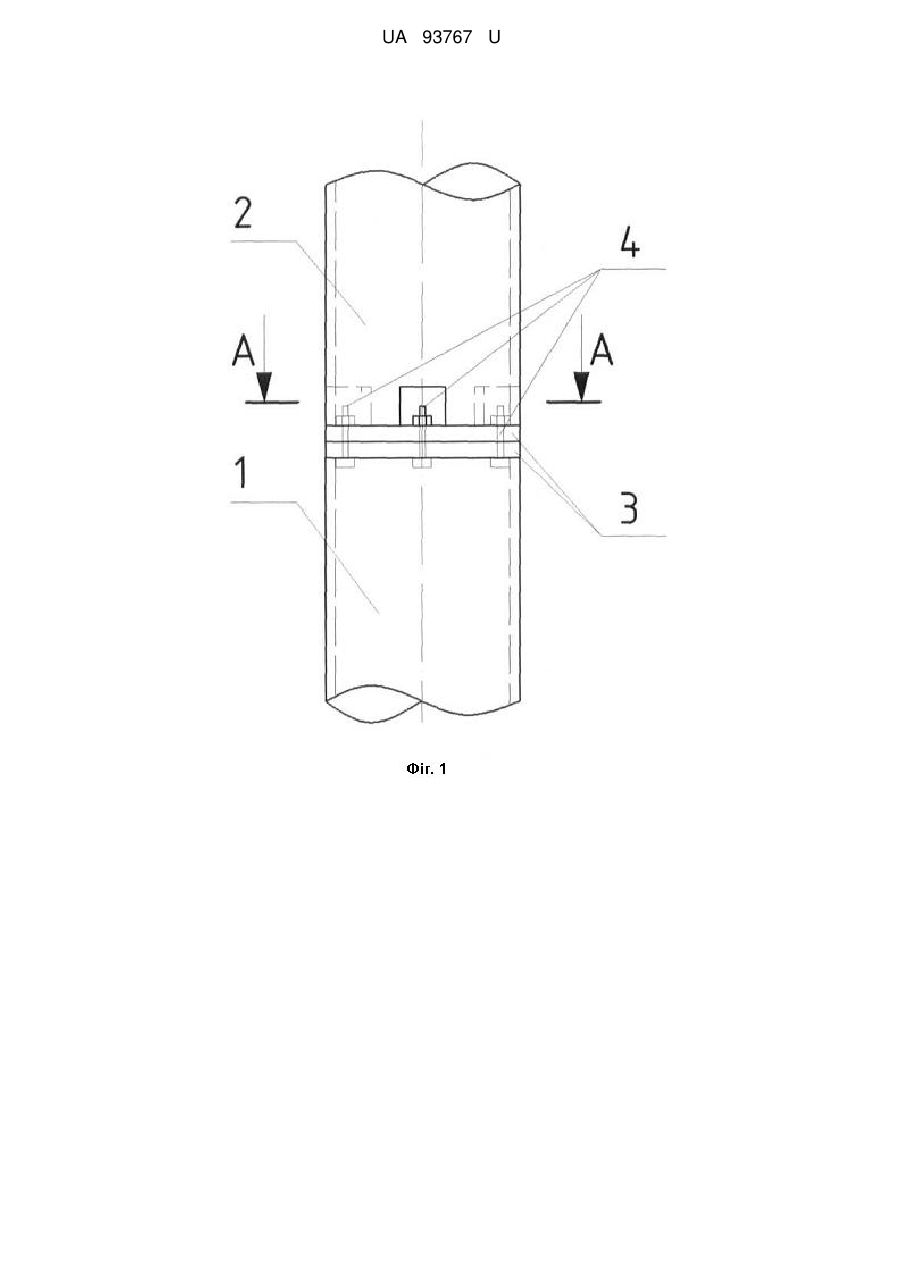

Реферат: UA 93767 U UA 93767 U 5 10 15 20 25 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій, та застосовується, виходячи з конструктивних та експлуатаційних умов, міцнісних властивостей та економічних показників. Найближчий аналог корисної моделі - це роз'ємний фланцевий стик на болтах [2]. Недоліком цієї конструкції можна вважати те, що розміри фланців перевищують розміри трубобетонних елементів і можуть заважати при експлуатації будівлі чи споруди. Основні відмінності порівняно зі звичайним фланцевим стиком - це заховані болти, які знаходяться в тілі з'єднувальних елементів у спеціальних комірках. Задачею корисної моделі є зменшення розмірів стику трубобетонних елементів, що полегшує експлуатацію будівлі чи споруди, в якій вони знаходяться. Суть корисної моделі полягає в застосуванні захованих болтів, які приварюються до горизонтальної пластини нижнього трубобетонного елемента, тоді як у пластині верхнього трубобетонного елемента виконуються отвори в місцях, де будуть знаходитися болти. У той же час у верхньому трубобетонному елементі виконують спеціальні комірки з розмірами, достатніми для можливості закрутити гайки на з'єднувальних болтах. На фігурах 1, 2 зображено роз'ємний стик трубобетонних елементів із захованими болтами, де 1 - нижній трубобетонний елемент, 2 - верхній трубобетонний елемент, 3 - сталеві пластини, приварені до трубобетонних елементів, 4 - заховані болти, 5 - спеціальні комірки. Запропонована конструкція роз'ємного стику із захованими болтами дає можливість зменшити розміри стику та полегшити експлуатацію будівель і споруд [1, 3]. Література 1. Клименко Ф.Є., Барабаш В.М., Стороженко Л.І. Металеві конструкції / За ред. Ф.Є. Клименка: Підручник. - 2-ге вид., випр. і доп. - Львів: Світ, 2002. - 312 с. 2. Стороженко Л.І., Пенц В.Ф., Коршун С.Г. Трубобетонні конструкції промислових будівель: Монографія. - Полтава: ПолтНТУ, 2008. - 81 с. рис. 4.8. - 4 стик. 3. Семко О.В. Надійність сталезалізобетонних конструкцій: Автореф. ... дис. д-ра техн. наук. - Полтава, 2006. - 35 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Роз'ємний стик трубобетонних елементів із захованими болтами, що складається з трубобетонних елементів (1, 2), болтів (4) та фланців (3), який відрізняється тим, що з метою зменшення розмірів стику діаметр фланців (3) не перевищує діаметра трубобетонних елементів (1, 2), а з'єднувальні болти (4) знаходяться в тілі трубобетонних елементів (1, 2) у спеціальних комірках (5). 1 UA 93767 U 2 UA 93767 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
