Відцентровий генератор хмари заряджених аерозольних часток

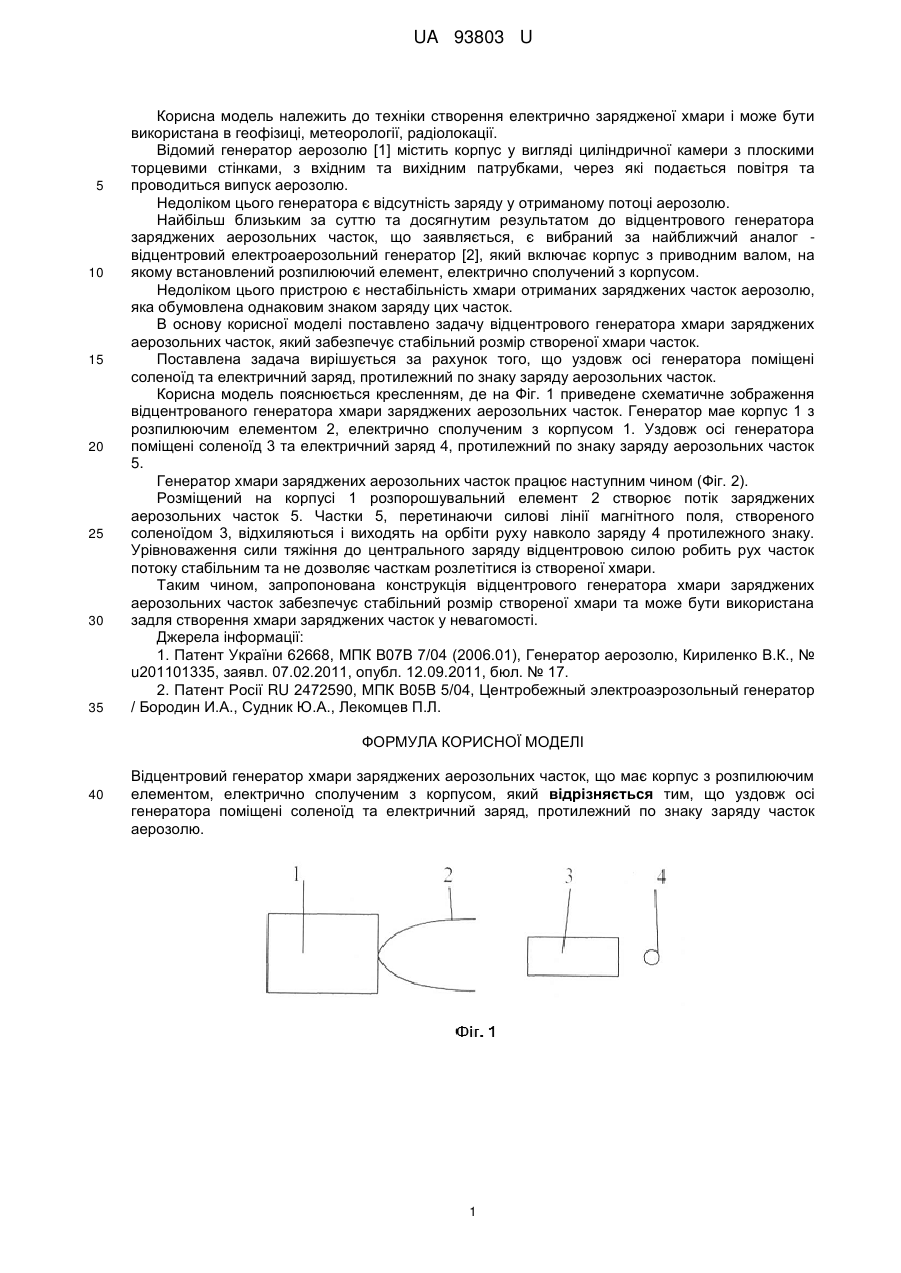

Реферат: UA 93803 U UA 93803 U 5 10 15 20 25 30 35 Корисна модель належить до техніки створення електрично зарядженої хмари і може бути використана в геофізиці, метеорології, радіолокації. Відомий генератор аерозолю [1] містить корпус у вигляді циліндричної камери з плоскими торцевими стінками, з вхідним та вихідним патрубками, через які подається повітря та проводиться випуск аерозолю. Недоліком цього генератора є відсутність заряду у отриманому потоці аерозолю. Найбільш близьким за суттю та досягнутим результатом до відцентрового генератора заряджених аерозольних часток, що заявляється, є вибраний за найближчий аналог відцентровий електроаерозольний генератор [2], який включає корпус з приводним валом, на якому встановлений розпилюючий елемент, електрично сполучений з корпусом. Недоліком цього пристрою є нестабільність хмари отриманих заряджених часток аерозолю, яка обумовлена однаковим знаком заряду цих часток. В основу корисної моделі поставлено задачу відцентрового генератора хмари заряджених аерозольних часток, який забезпечує стабільний розмір створеної хмари часток. Поставлена задача вирішується за рахунок того, що уздовж осі генератора поміщені соленоїд та електричний заряд, протилежний по знаку заряду аерозольних часток. Корисна модель пояснюється кресленням, де на Фіг. 1 приведене схематичне зображення відцентрованого генератора хмари заряджених аерозольних часток. Генератор мае корпус 1 з розпилюючим елементом 2, електрично сполученим з корпусом 1. Уздовж осі генератора поміщені соленоїд 3 та електричний заряд 4, протилежний по знаку заряду аерозольних часток 5. Генератор хмари заряджених аерозольних часток працює наступним чином (Фіг. 2). Розміщений на корпусі 1 розпорошувальний елемент 2 створює потік заряджених аерозольних часток 5. Частки 5, перетинаючи силові лінії магнітного поля, створеного соленоїдом 3, відхиляються і виходять на орбіти руху навколо заряду 4 протилежного знаку. Урівноваження сили тяжіння до центрального заряду відцентровою силою робить рух часток потоку стабільним та не дозволяє часткам розлетітися із створеної хмари. Таким чином, запропонована конструкція відцентрового генератора хмари заряджених аерозольних часток забезпечує стабільний розмір створеної хмари та може бути використана задля створення хмари заряджених часток у невагомості. Джерела інформації: 1. Патент України 62668, МПК В07В 7/04 (2006.01), Генератор аерозолю, Кириленко В.К., № u201101335, заявл. 07.02.2011, опубл. 12.09.2011, бюл. № 17. 2. Патент Росії RU 2472590, МПК B05B 5/04, Центробежный электроаэрозольный генератор / Бородин И.А., Судник Ю.А., Лекомцев П.Л. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Відцентровий генератор хмари заряджених аерозольних часток, що має корпус з розпилюючим елементом, електрично сполученим з корпусом, який відрізняється тим, що уздовж осі генератора поміщені соленоїд та електричний заряд, протилежний по знаку заряду часток аерозолю. 1 UA 93803 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
