Спосіб захисту будівельних конструкцій від пожежі

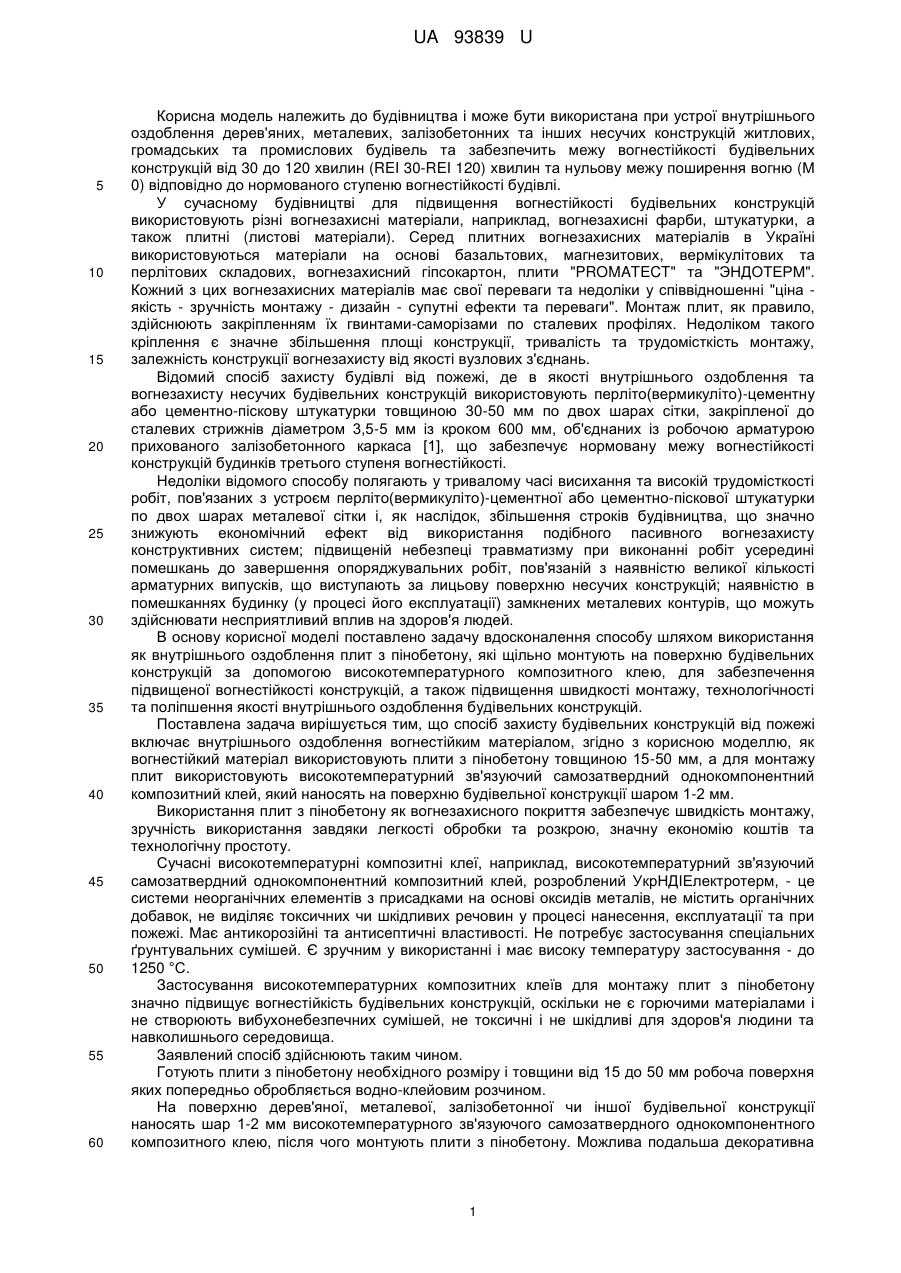

Реферат: UA 93839 U UA 93839 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може бути використана при устрої внутрішнього оздоблення дерев'яних, металевих, залізобетонних та інших несучих конструкцій житлових, громадських та промислових будівель та забезпечить межу вогнестійкості будівельних конструкцій від 30 до 120 хвилин (REI 30-REI 120) хвилин та нульову межу поширення вогню (М 0) відповідно до нормованого ступеню вогнестійкості будівлі. У сучасному будівництві для підвищення вогнестійкості будівельних конструкцій використовують різні вогнезахисні матеріали, наприклад, вогнезахисні фарби, штукатурки, а також плитні (листові матеріали). Серед плитних вогнезахисних матеріалів в Україні використовуються матеріали на основі базальтових, магнезитових, вермікулітових та перлітових складових, вогнезахисний гіпсокартон, плити "PROMATECT" та "ЭНДОТЕРМ". Кожний з цих вогнезахисних матеріалів має свої переваги та недоліки у співвідношенні "ціна якість - зручність монтажу - дизайн - супутні ефекти та переваги". Монтаж плит, як правило, здійснюють закріпленням їх гвинтами-саморізами по сталевих профілях. Недоліком такого кріплення є значне збільшення площі конструкції, тривалість та трудомісткість монтажу, залежність конструкції вогнезахисту від якості вузлових з'єднань. Відомий спосіб захисту будівлі від пожежі, де в якості внутрішнього оздоблення та вогнезахисту несучих будівельних конструкцій використовують перліто(вермикуліто)-цементну або цементно-піскову штукатурки товщиною 30-50 мм по двох шарах сітки, закріпленої до сталевих стрижнів діаметром 3,5-5 мм із кроком 600 мм, об'єднаних із робочою арматурою прихованого залізобетонного каркаса [1], що забезпечує нормовану межу вогнестійкості конструкцій будинків третього ступеня вогнестійкості. Недоліки відомого способу полягають у тривалому часі висихання та високій трудомісткості робіт, пов'язаних з устроєм перліто(вермикуліто)-цементної або цементно-піскової штукатурки по двох шарах металевої сітки і, як наслідок, збільшення строків будівництва, що значно знижують економічний ефект від використання подібного пасивного вогнезахисту конструктивних систем; підвищеній небезпеці травматизму при виконанні робіт усередині помешкань до завершення опоряджувальних робіт, пов'язаній з наявністю великої кількості арматурних випусків, що виступають за лицьову поверхню несучих конструкцій; наявністю в помешканнях будинку (у процесі його експлуатації) замкнених металевих контурів, що можуть здійснювати несприятливий вплив на здоров'я людей. В основу корисної моделі поставлено задачу вдосконалення способу шляхом використання як внутрішнього оздоблення плит з пінобетону, які щільно монтують на поверхню будівельних конструкцій за допомогою високотемпературного композитного клею, для забезпечення підвищеної вогнестійкості конструкцій, а також підвищення швидкості монтажу, технологічності та поліпшення якості внутрішнього оздоблення будівельних конструкцій. Поставлена задача вирішується тим, що спосіб захисту будівельних конструкцій від пожежі включає внутрішнього оздоблення вогнестійким матеріалом, згідно з корисною моделлю, як вогнестійкий матеріал використовують плити з пінобетону товщиною 15-50 мм, а для монтажу плит використовують високотемпературний зв'язуючий самозатвердний однокомпонентний композитний клей, який наносять на поверхню будівельної конструкції шаром 1-2 мм. Використання плит з пінобетону як вогнезахисного покриття забезпечує швидкість монтажу, зручність використання завдяки легкості обробки та розкрою, значну економію коштів та технологічну простоту. Сучасні високотемпературні композитні клеї, наприклад, високотемпературний зв'язуючий самозатвердний однокомпонентний композитний клей, розроблений УкрНДІЕлектротерм, - це системи неорганічних елементів з присадками на основі оксидів металів, не містить органічних добавок, не виділяє токсичних чи шкідливих речовин у процесі нанесення, експлуатації та при пожежі. Має антикорозійні та антисептичні властивості. Не потребує застосування спеціальних ґрунтувальних сумішей. Є зручним у використанні і має високу температуру застосування - до 1250 °C. Застосування високотемпературних композитних клеїв для монтажу плит з пінобетону значно підвищує вогнестійкість будівельних конструкцій, оскільки не є горючими матеріалами і не створюють вибухонебезпечних сумішей, не токсичні і не шкідливі для здоров'я людини та навколишнього середовища. Заявлений спосіб здійснюють таким чином. Готують плити з пінобетону необхідного розміру і товщини від 15 до 50 мм робоча поверхня яких попередньо обробляється водно-клейовим розчином. На поверхню дерев'яної, металевої, залізобетонної чи іншої будівельної конструкції наносять шар 1-2 мм високотемпературного зв'язуючого самозатвердного однокомпонентного композитного клею, після чого монтують плити з пінобетону. Можлива подальша декоративна 1 UA 93839 U 5 обробка поверхні. Спосіб захисту будівельних конструкцій від пожежі пройшов апробацію на випробувальному полігоні Українського науково-дослідного інституту цивільного захисту. Під час випробування досліджували вогнестійкість металоконструкцій при стандартному температурному режимі із застосуванням плит з пінобетону марки D-800 різної товщини та плит з газобетону D-500. Результати наведено у таблиці. № 1 2 3 10 15 Час до отримання критичної температури на поверхні металу (хв) 110 70 125 Матеріал плит / товщина (мм) Газобетон D-500, 40 мм Пінобетон D-800, 20 мм Пінобетон D-800, 40 мм Таким чином, реалізація запропонованого способу захисту будівельних конструкцій від пожежі забезпечує високу тривалість вогнезахисту дерев'яних, металевих, залізобетонних та інших будівельних конструкцій, забезпечує підвищену вогнестійкість конструкцій, полегшує монтаж, а застосування доступних вітчизняних матеріалів забезпечує економічну вигоду. Джерело інформації: 1. ДБН В 1.1.-7-2002 "Пожежна безпека об'єктів будівництва". - Київ: Держбуд України, 2003. - розділ 2, 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб захисту будівельних конструкцій від пожежі шляхом їх внутрішнього оздоблення вогнестійким матеріалом, який відрізняється тим, що як вогнестійкий матеріал використовують плити з пінобетону товщиною 15-50 мм, а для монтажу плит використовують високотемпературний зв'язуючий самозатвердний однокомпонентний композитний клей, який наносять на поверхню будівельної конструкції шаром 1-2 мм. 25 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
