Композиція для виготовлення теплоізоляційної цегли

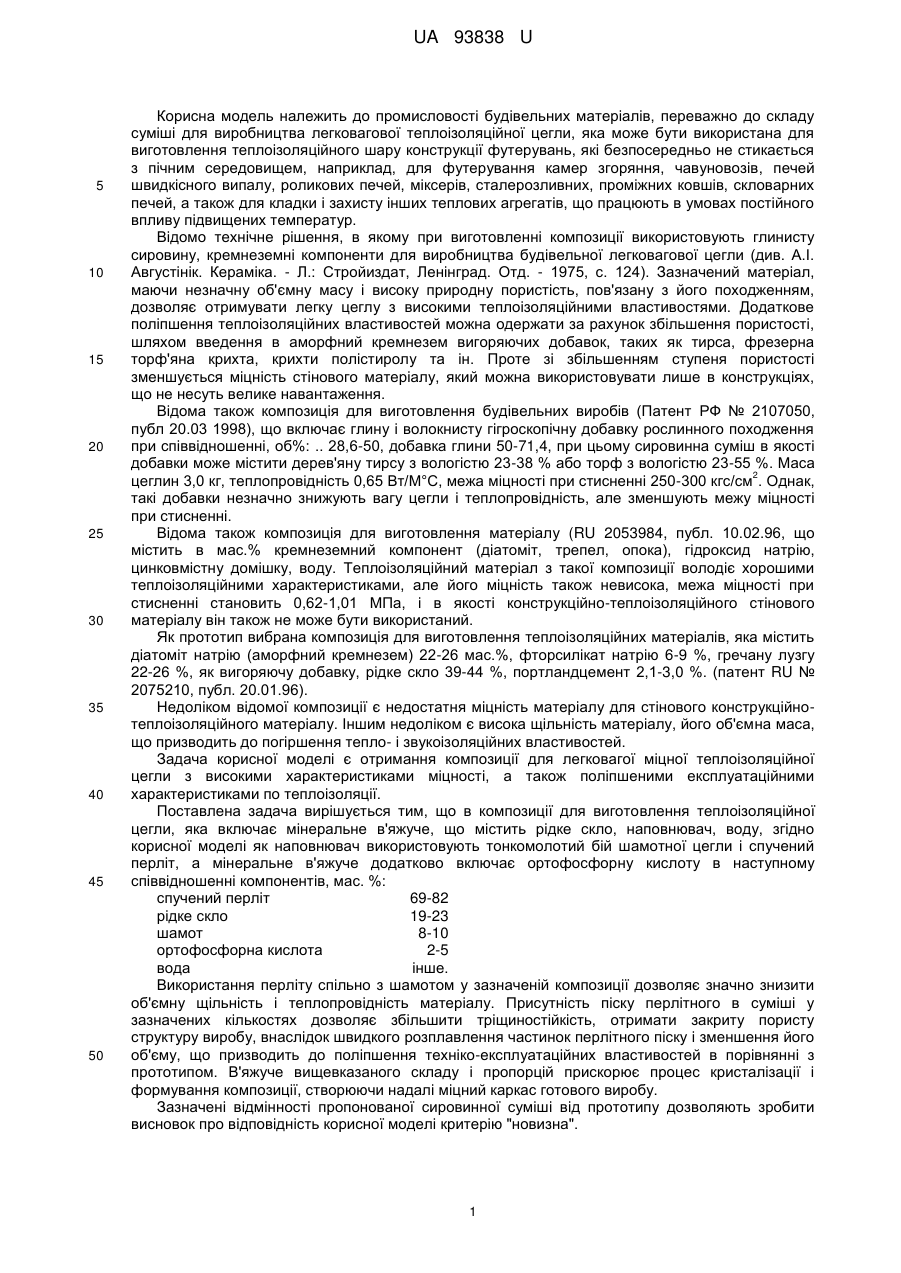

Реферат: Композиція для виготовлення теплоізоляційної цегли, яка включає мінеральне в'яжуче, що містить рідке скло, наповнювач, воду, причому як наповнювач використовують тонкомолотий бій шамотної цегли і спучений перліт, а мінеральне в'яжуче додатково включає ортофосфорну кислоту. UA 93838 U (12) UA 93838 U UA 93838 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до промисловості будівельних матеріалів, переважно до складу суміші для виробництва легковагової теплоізоляційної цегли, яка може бути використана для виготовлення теплоізоляційного шару конструкції футерувань, які безпосередньо не стикається з пічним середовищем, наприклад, для футерування камер згоряння, чавуновозів, печей швидкісного випалу, роликових печей, міксерів, сталерозливних, проміжних ковшів, скловарних печей, а також для кладки і захисту інших теплових агрегатів, що працюють в умовах постійного впливу підвищених температур. Відомо технічне рішення, в якому при виготовленні композиції використовують глинисту сировину, кремнеземні компоненти для виробництва будівельної легковагової цегли (див. А.І. Августінік. Кераміка. - Л.: Стройиздат, Ленінград. Отд. - 1975, с. 124). Зазначений матеріал, маючи незначну об'ємну масу і високу природну пористість, пов'язану з його походженням, дозволяє отримувати легку цеглу з високими теплоізоляційними властивостями. Додаткове поліпшення теплоізоляційних властивостей можна одержати за рахунок збільшення пористості, шляхом введення в аморфний кремнезем вигоряючих добавок, таких як тирса, фрезерна торф'яна крихта, крихти полістиролу та ін. Проте зі збільшенням ступеня пористості зменшується міцність стінового матеріалу, який можна використовувати лише в конструкціях, що не несуть велике навантаження. Відома також композиція для виготовлення будівельних виробів (Патент РФ № 2107050, публ 20.03 1998), що включає глину і волокнисту гігроскопічну добавку рослинного походження при співвідношенні, об%: .. 28,6-50, добавка глини 50-71,4, при цьому сировинна суміш в якості добавки може містити дерев'яну тирсу з вологістю 23-38 % або торф з вологістю 23-55 %. Маса 2 цеглин 3,0 кг, теплопровідність 0,65 Вт/М°С, межа міцності при стисненні 250-300 кгс/см . Однак, такі добавки незначно знижують вагу цегли і теплопровідність, але зменшують межу міцності при стисненні. Відома також композиція для виготовлення матеріалу (RU 2053984, публ. 10.02.96, що містить в мас.% кремнеземний компонент (діатоміт, трепел, опока), гідроксид натрію, цинковмістну домішку, воду. Теплоізоляційний матеріал з такої композиції володіє хорошими теплоізоляційними характеристиками, але його міцність також невисока, межа міцності при стисненні становить 0,62-1,01 МПа, і в якості конструкційно-теплоізоляційного стінового матеріалу він також не може бути використаний. Як прототип вибрана композиція для виготовлення теплоізоляційних матеріалів, яка містить діатоміт натрію (аморфний кремнезем) 22-26 мас.%, фторсилікат натрію 6-9 %, гречану лузгу 22-26 %, як вигоряючу добавку, рідке скло 39-44 %, портландцемент 2,1-3,0 %. (патент RU № 2075210, публ. 20.01.96). Недоліком відомої композиції є недостатня міцність матеріалу для стінового конструкційнотеплоізоляційного матеріалу. Іншим недоліком є висока щільність матеріалу, його об'ємна маса, що призводить до погіршення тепло- і звукоізоляційних властивостей. Задача корисної моделі є отримання композиції для легковагої міцної теплоізоляційної цегли з високими характеристиками міцності, а також поліпшеними експлуатаційними характеристиками по теплоізоляції. Поставлена задача вирішується тим, що в композиції для виготовлення теплоізоляційної цегли, яка включає мінеральне в'яжуче, що містить рідке скло, наповнювач, воду, згідно корисної моделі як наповнювач використовують тонкомолотий бій шамотної цегли і спучений перліт, а мінеральне в'яжуче додатково включає ортофосфорну кислоту в наступному співвідношенні компонентів, мас. %: спучений перліт 69-82 рідке скло 19-23 шамот 8-10 ортофосфорна кислота 2-5 вода інше. Використання перліту спільно з шамотом у зазначеній композиції дозволяє значно знизити об'ємну щільність і теплопровідність матеріалу. Присутність піску перлітного в суміші у зазначених кількостях дозволяє збільшити тріщиностійкість, отримати закриту пористу структуру виробу, внаслідок швидкого розплавлення частинок перлітного піску і зменшення його об'єму, що призводить до поліпшення техніко-експлуатаційних властивостей в порівнянні з прототипом. В'яжуче вищевказаного складу і пропорцій прискорює процес кристалізації і формування композиції, створюючи надалі міцний каркас готового виробу. Зазначені відмінності пропонованої сировинної суміші від прототипу дозволяють зробити висновок про відповідність корисної моделі критерію "новизна". 1 UA 93838 U 5 10 15 20 25 30 Застосування пропонованої корисної моделі, зокрема, в промисловості, в галузі цивільного та промислового будівництва у виробництві будівельних виробів дозволяє зробити висновок про його відповідність критерієм «промислова придатність». Використання всіх істотних ознак, включаючи відмінні, дозволить суттєво підвищити технікоекономічні характеристики готового виробу, а саме, підвищити теплофізичні характеристики виробу, підвищити якість сирцю, поліпшити теплоізоляційні та вагові характеристики, знизити теплопровідність та масу цегли. Спосіб виготовлення композиції полягає в наступному. Спочатку готують вихідні матеріали. Для отримання 200 штук цегли використовують пісок перлітний марки М-130 згідно ДСТУ БВ.2.7.157: 2011 «Берегівського родовища» у кількості 1,2 3 м . Перемішують 28,8 л рідкого скла, 8 кг заповнювача шамотного марки ЗШЛ-1, 2, фракції 2 мм і 1 л ортофосфорної кислоти розбавляючи поступово водою до потрібної консистенції. У змішувач подають пісок перлітний і знову перемішують. Готову суміш, що складається з віддозованих компонентів дозатором подають в прес-форму на пресування суміші. Після пресування виріб укладають на піддони і подають на сушку. Сушіння проводять при температурі 200 °С на протязі 8 годин. Таким чином, пропонована композиція дозволяє забезпечити рівномірний розподіл усадочних явищ в матеріалі сирцю при його виготовленні і, отже, підвищити тріщиностійкість матеріалу в порівнянні з прототипом, а також створити рівномірну закриту пористу структуру виробу. Все це призводить до поліпшення техніко-експлуатаційних властивостей виробу, підвищення якості сирцю, поліпшення теплоізоляційних та вагових характеристик, зниження теплопровідності та маси цегли. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Композиція для виготовлення теплоізоляційної цегли, яка включає мінеральне в'яжуче, що містить рідке скло, наповнювач, воду, яка відрізняється тим, що як наповнювач використовують тонкомолотий бій шамотної цегли і спучений перліт, а мінеральне в'яжуче додатково включає ортофосфорну кислоту в наступному співвідношенні компонентів, мас. %: спучений перліт 69-82 рідке скло 19-23 шамот 8-10 ортофосфорна кислота 2-5 вода інше. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
