Засіб виплавки малофосфористого марганцевого шлаку
Номер патенту: 9385
Опубліковано: 30.09.1996
Автори: Кузнецова Ала Андріановна, Овчарук Анатолій Миколайович, Ткач Григорій Дмитрійович, Ганцеровський Олег Георгійович, Мироненко Павло Федорович
Формула / Реферат
Способ выплавки малофосфористого марганцевого шлака непрерывным процессом, включающий непрерывную загрузку шихты в электропечь, проплавление ее с образованием шлака и попутного металла, периодический выпуск продуктов плавки из печи и последующую выдержку шлака в ковше, отличающийся тем, что, с целью улучшения качества шлака и стабилизации его химсостава, шлак в ковше рафинируют жидким железом, образующимся при плавлении металлических электродов, нагреваемых электрическим током.
Текст

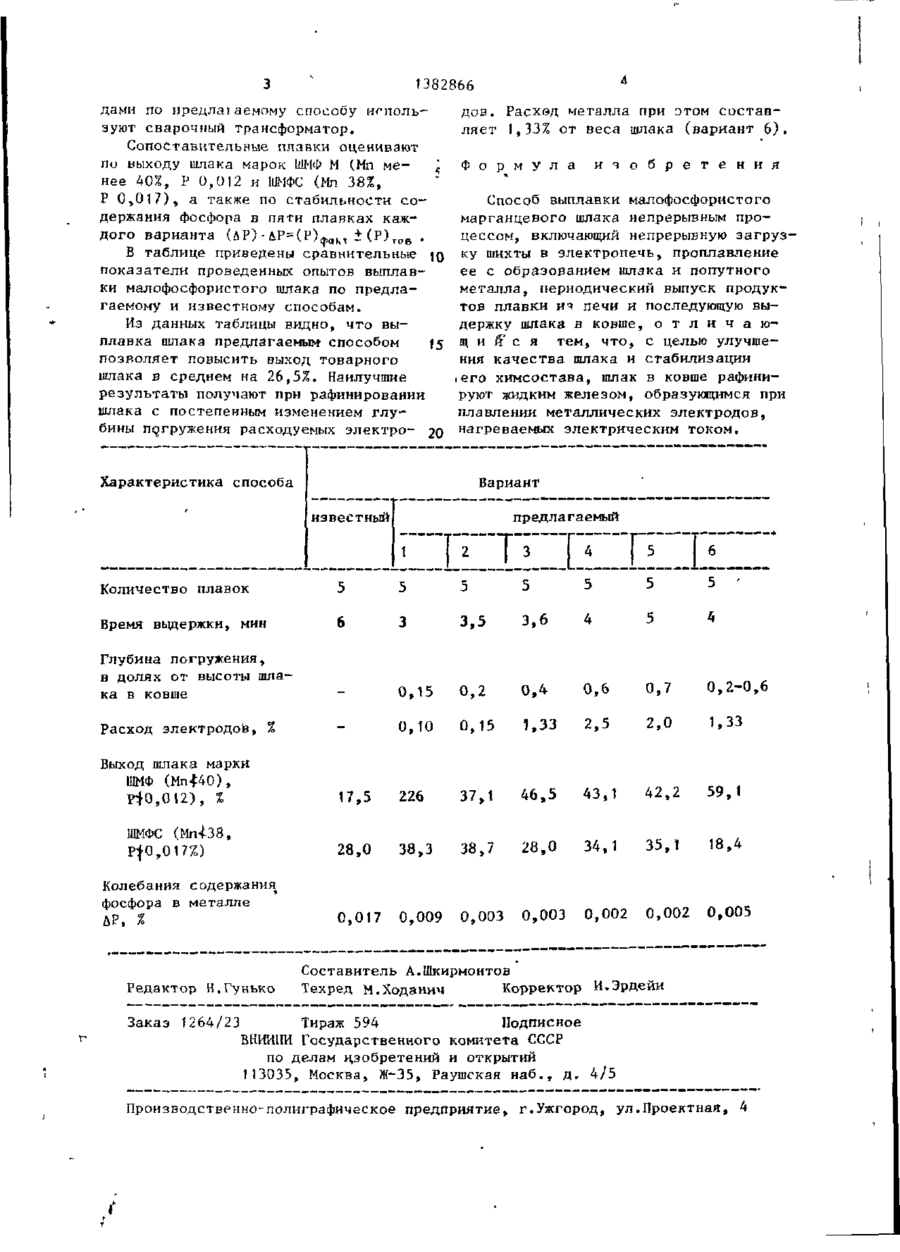

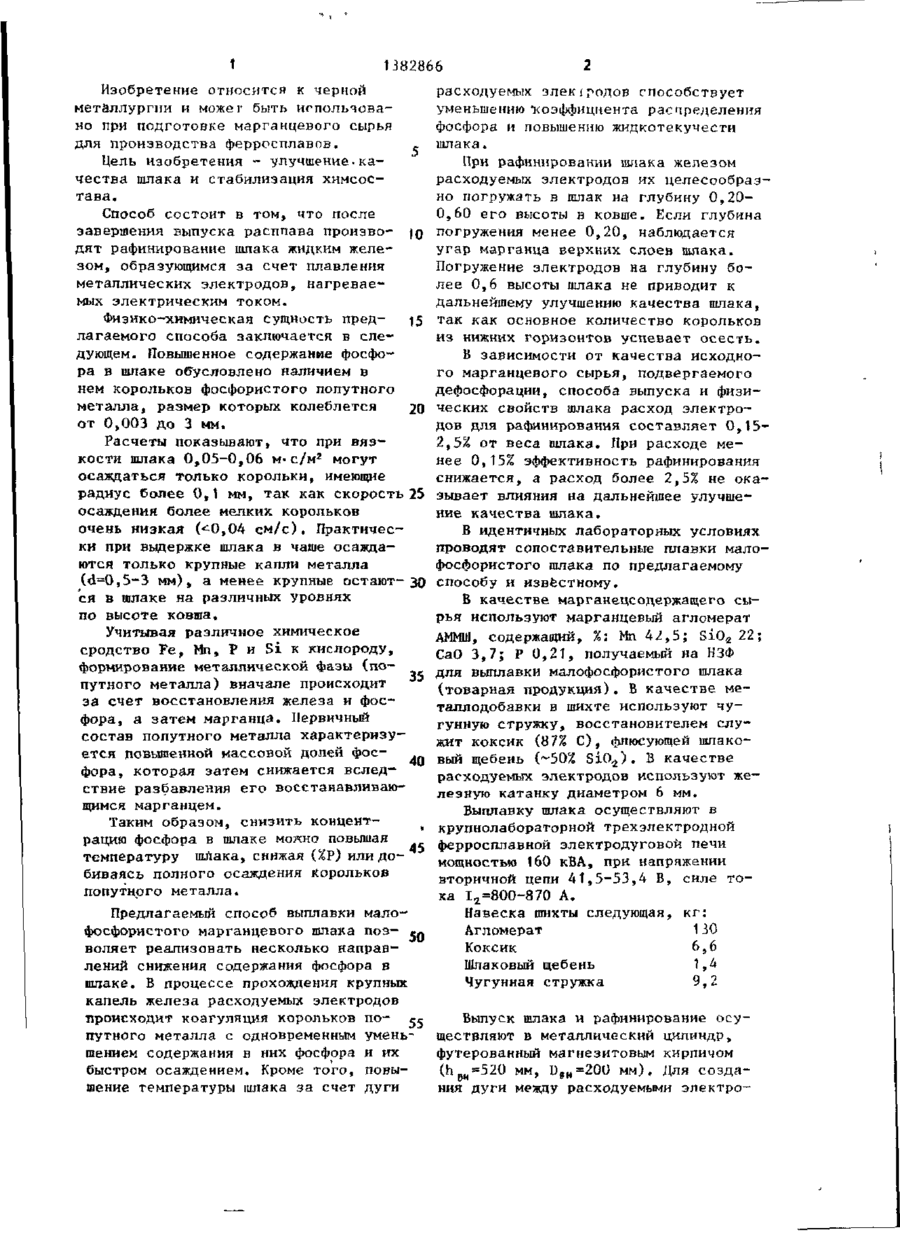

Изобретение относится к черной металлургии и может быть использовано при подготовке марганцевого сырья для производства ферросплавов. Цель изобретения - улучшение качества шлака и стабилизация его химсостава. Способ заключается в том, что после выпуска шпака в ковш его рафинируют жидким железом, образующимся за счет плавления металлических нагреваемых электродов электрическим током. Способ позволяет повысить выход товарного шлака в среднем па 26,5%. 1 габл. Ю 00 OS 65 t 1382866 Изобретение относится к черной металлургии и може г быть игпольяовано при подготовке марганцевого сырья для производства ферросплавов. Цель изобретения - улучшение.качества шлака и стабилизация химсостава. Способ состоит в том, что после завершения выпуска расплава проиэво- \Q дят рафинирование шлака жидким железом, образующимся за счет плавления металлических электродов, нагреваемых электрическим током. Физико-химическая сущность пред- |5 лагаемого способа заключается в следующем. Повышенное содержание фосфора в шлаке обусловлено наличием в нем корольков фосфористого попутного металла, размер которых колеблется 20 от 0,003 до 3 мм. Расчеты показывают, что при вяз2 кости шлака 0,05-0,06 м-с/м могут осаждаться только корольки, имеющие радиус более 0,1 мм, так как скорость 25 осаждения более мелких корольков очень низкая (
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for smelting low-phosphorous manganese slag
Автори англійськоюHantserovskyi Oleh Heorhiiovych, Kuznetsova Alla Andrianovna, Mironenko Pavlo Fedorovych, Ovacharuk Anatolii Mykolaiovych, Tkach Hryhorii Dmytriiovych
Назва патенту російськоюСпособ выплавки малофосфористого марганцевого шлака
Автори російськоюГанцеровский Олег Георгиевич, Кузнецова Алла Андриановна, Мироненко Павел Федорович, Овчарук Анатолий Николаевич, Ткач Григорий Дмитриевич
МПК / Мітки
МПК: C22C 33/04
Мітки: малофосфористого, шлаку, засіб, марганцевого, виплавки
Код посилання
<a href="https://ua.patents.su/4-9385-zasib-viplavki-malofosforistogo-margancevogo-shlaku.html" target="_blank" rel="follow" title="База патентів України">Засіб виплавки малофосфористого марганцевого шлаку</a>
Спосіб виплавки марганецьвмісної сталі в конверторі з комбінованою продувкою
Номер патенту: 7489
Опубліковано: 29.09.1995
Автори: Афонін Сєрафім Захаровіч, Пономаренко Олександр Георгійович, Колпаков Васілій Сєрафімовіч, Вяткін Юрій Фьодоровіч, Зайцев Олександр Юрійович, Наконечний Анатолій Якович, Табунщиков Віталій Юрійович, Дерипаско Володимир Олексійович, Бродський Сергій Сергійович, Троянський Олександр Анатолійович, Махницький Віктор Олександрович, Брагинець Юрій Федорович
Мітки: сталі, комбінованою, спосіб, марганецьвмісної, виплавки, продувкою, конверторі
Формула / Реферат:
(57) 1. Способ выплавки марганецсодержащей стали в конвертере с комбинированной продувкой, включающий завалку лома, заливку чугуна, ввод шлакообразующих, продувки расплава кислородом сверху и инертным газом снизу, скачивание окислительного шлака, ввод марганцевых материалов совместно с известью, свод в расплав алюминия, отличающийся тем, что в расплав совместно с алюминием дополнительно вводят углеродсодержащий материал, а в качестве...
Шихта для виплавки марганцевих феросплавів
Номер патенту: 9388
Опубліковано: 30.09.1996
Автори: Гладких Володимир Андрейович, Величко Борис Федорович, Рогачов Іван Павлович, Гасик Михайло Іванович, Ткач Григорій Дмитрійович, Овчарук Анатолій Миколайович, Ганцеровський Олег Георгійович, Лисенко Віктор Федорович, Чепеленко Юрій Вікторович, Карманов Едвін Степанович, Зубанов Віталій Тимофейович, Люборець Ігор Іванович, Фомічов Олександр Філіпович
МПК: C21C 7/00
Мітки: шихта, виплавки, марганцевих, феросплавів
Формула / Реферат:
1. Шихта для выплавки марганцевых ферросплавов, включающая марганецсодержащее сырье, кварцит, флюс, углеродистый восстановитель и ковшевые отходы ферросплава, отличающаяся тем, что, с целью повышения извлечения марганца и расширения марганцеворудной базы, она дополнительно содержит шлакометаллическую смесь при следующем соотношении компонентов, вес.%:кварцит ...
Спосіб виплавки сталі
Номер патенту: 7566
Опубліковано: 29.09.1995
Автори: Омєсь Микола Михайлович, Семенов Микола Прохорович, Дюдкін Дмитро Олександрович, Кретов Павло Іванович, Дрозд Анатолій Дмитрович, Терзіян Сергій Павлович, Мастицький Анатолій Іванович, Носов Костянтин Григорович, Гуров Вадим Миколайович
МПК: C21C 5/04
Мітки: виплавки, спосіб, сталі
Формула / Реферат:
Способ выплавки стали, включающий ввод в период, доводки шлака производства вторичного алюминия и извести, отличающийся тем, что, с целью повышения производительности, шлак производства вторичного алюминия и известь вводят в смеси тремя порциями, при этом первую порцию вводят в период 10-30% продолжительности доводки при соотношении массы шлака и извести 1: (1-3) с расходом шлака в смеси 4 кг/т, вторую порцию вводят в период 30-50%...
Шихта для виплавки сілікомарганцю
Номер патенту: 5268
Опубліковано: 28.12.1994
Автори: Шапіро Фаіна Леонідівна, Нефьодов Юрій Андрійович, Коваль Олександр Володимирович, Пашко Юрій Петрович, Соколовська Іда Беніамінівна, Федорінчік Віктор Михайлович, Букварьова Ольга Фьодоровна, Кучер Анатолій Гур'євич, Загорєц Анатолій Міхайловіч, Стєпакова Лілія Владіміровна
МПК: C22C 33/04
Мітки: виплавки, силікомарганцю, шихта
Формула / Реферат:
1. Шихта для выплавки силикомарганца, содержащая марганецсодержащий материал, кварцит, углеродистый восстановитель, отличающаяся тем, что в качестве углеродистого восстановителя используют комплексный углеродистый восстановитель при следующем соотношении компонентов, мас. %: комплексный углеродистый восстановитель 14-30 кварцит 4-15 марганецсодержащее...
Спосіб виплавки сталі
Номер патенту: 3403
Опубліковано: 27.12.1994
Автор: Куклінський Володимир Володимирович
МПК: C21C 5/28
Мітки: спосіб, виплавки, сталі
Формула / Реферат:
Способ выплавки стали, включающий запивку чугуна, завалку стального металлолома, продувку ванны кислородом, ввод шлакообразующих, выпуск стали и шлака, отличающийся тем, что металлолом загружают двумя порциями, при этом первую порцию в количестве 168-212 кг/т чугуна загружают перед продувкой ванны кислородом, а остальной лом заваливают после расплавления первой порции.
Попередній патент: Сифонне устаткування для розгрузки пісків дешламатора-класифікатора
Наступний патент: Засіб виплавки високовуглецевого феромарганцю
Випадковий патент: Спосіб вимірювання температури термопарою та пристрій для його здійснення
