Пристрій для вимірювання крутного моменту електричної машини

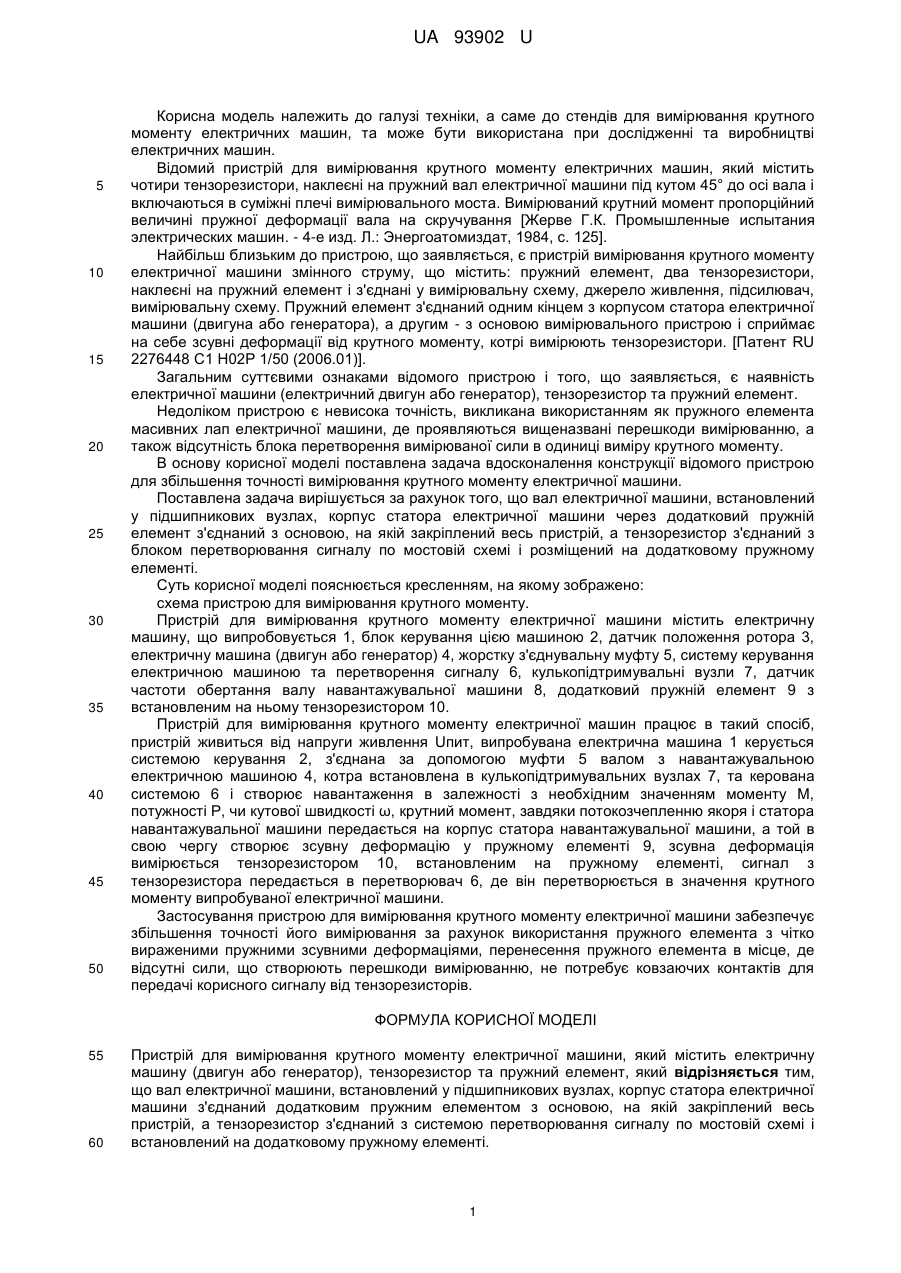

Реферат: UA 93902 U UA 93902 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до стендів для вимірювання крутного моменту електричних машин, та може бути використана при дослідженні та виробництві електричних машин. Відомий пристрій для вимірювання крутного моменту електричних машин, який містить чотири тензорезистори, наклеєні на пружний вал електричної машини під кутом 45° до осі вала і включаються в суміжні плечі вимірювального моста. Вимірюваний крутний момент пропорційний величині пружної деформації вала на скручування [Жерве Г.К. Промышленные испытания электрических машин. - 4-е изд. Л.: Энергоатомиздат, 1984, с. 125]. Найбільш близьким до пристрою, що заявляється, є пристрій вимірювання крутного моменту електричної машини змінного струму, що містить: пружний елемент, два тензорезистори, наклеєні на пружний елемент і з'єднані у вимірювальну схему, джерело живлення, підсилювач, вимірювальну схему. Пружний елемент з'єднаний одним кінцем з корпусом статора електричної машини (двигуна або генератора), а другим - з основою вимірювального пристрою і сприймає на себе зсувні деформації від крутного моменту, котрі вимірюють тензорезистори. [Патент RU 2276448 С1 Н02Р 1/50 (2006.01)]. Загальним суттєвими ознаками відомого пристрою і того, що заявляється, є наявність електричної машини (електричний двигун або генератор), тензорезистор та пружний елемент. Недоліком пристрою є невисока точність, викликана використанням як пружного елемента масивних лап електричної машини, де проявляються вищеназвані перешкоди вимірюванню, а також відсутність блока перетворення вимірюваної сили в одиниці виміру крутного моменту. В основу корисної моделі поставлена задача вдосконалення конструкції відомого пристрою для збільшення точності вимірювання крутного моменту електричної машини. Поставлена задача вирішується за рахунок того, що вал електричної машини, встановлений у підшипникових вузлах, корпус статора електричної машини через додатковий пружній елемент з'єднаний з основою, на якій закріплений весь пристрій, а тензорезистор з'єднаний з блоком перетворювання сигналу по мостовій схемі і розміщений на додатковому пружному елементі. Суть корисної моделі пояснюється кресленням, на якому зображено: схема пристрою для вимірювання крутного моменту. Пристрій для вимірювання крутного моменту електричної машини містить електричну машину, що випробовується 1, блок керування цією машиною 2, датчик положення ротора 3, електричну машина (двигун або генератор) 4, жорстку з'єднувальну муфту 5, систему керування електричною машиною та перетворення сигналу 6, кулькопідтримувальні вузли 7, датчик частоти обертання валу навантажувальної машини 8, додатковий пружній елемент 9 з встановленим на ньому тензорезистором 10. Пристрій для вимірювання крутного моменту електричної машин працює в такий спосіб, пристрій живиться від напруги живлення Uпит, випробувана електрична машина 1 керується системою керування 2, з'єднана за допомогою муфти 5 валом з навантажувальною електричною машиною 4, котра встановлена в кулькопідтримувальних вузлах 7, та керована системою 6 і створює навантаження в залежності з необхідним значенням моменту М, потужності Р, чи кутової швидкості ω, крутний момент, завдяки потокозчепленню якоря і статора навантажувальної машини передається на корпус статора навантажувальної машини, а той в свою чергу створює зсувну деформацію у пружному елементі 9, зсувна деформація вимірюється тензорезистором 10, встановленим на пружному елементі, сигнал з тензорезистора передається в перетворювач 6, де він перетворюється в значення крутного моменту випробуваної електричної машини. Застосування пристрою для вимірювання крутного моменту електричної машини забезпечує збільшення точності його вимірювання за рахунок використання пружного елемента з чітко вираженими пружними зсувними деформаціями, перенесення пружного елемента в місце, де відсутні сили, що створюють перешкоди вимірюванню, не потребує ковзаючих контактів для передачі корисного сигналу від тензорезисторів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для вимірювання крутного моменту електричної машини, який містить електричну машину (двигун або генератор), тензорезистор та пружний елемент, який відрізняється тим, що вал електричної машини, встановлений у підшипникових вузлах, корпус статора електричної машини з'єднаний додатковим пружним елементом з основою, на якій закріплений весь пристрій, а тензорезистор з'єднаний з системою перетворювання сигналу по мостовій схемі і встановлений на додатковому пружному елементі. 1 UA 93902 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
