Станція для біологічного очищення господарсько-побутових стічних вод

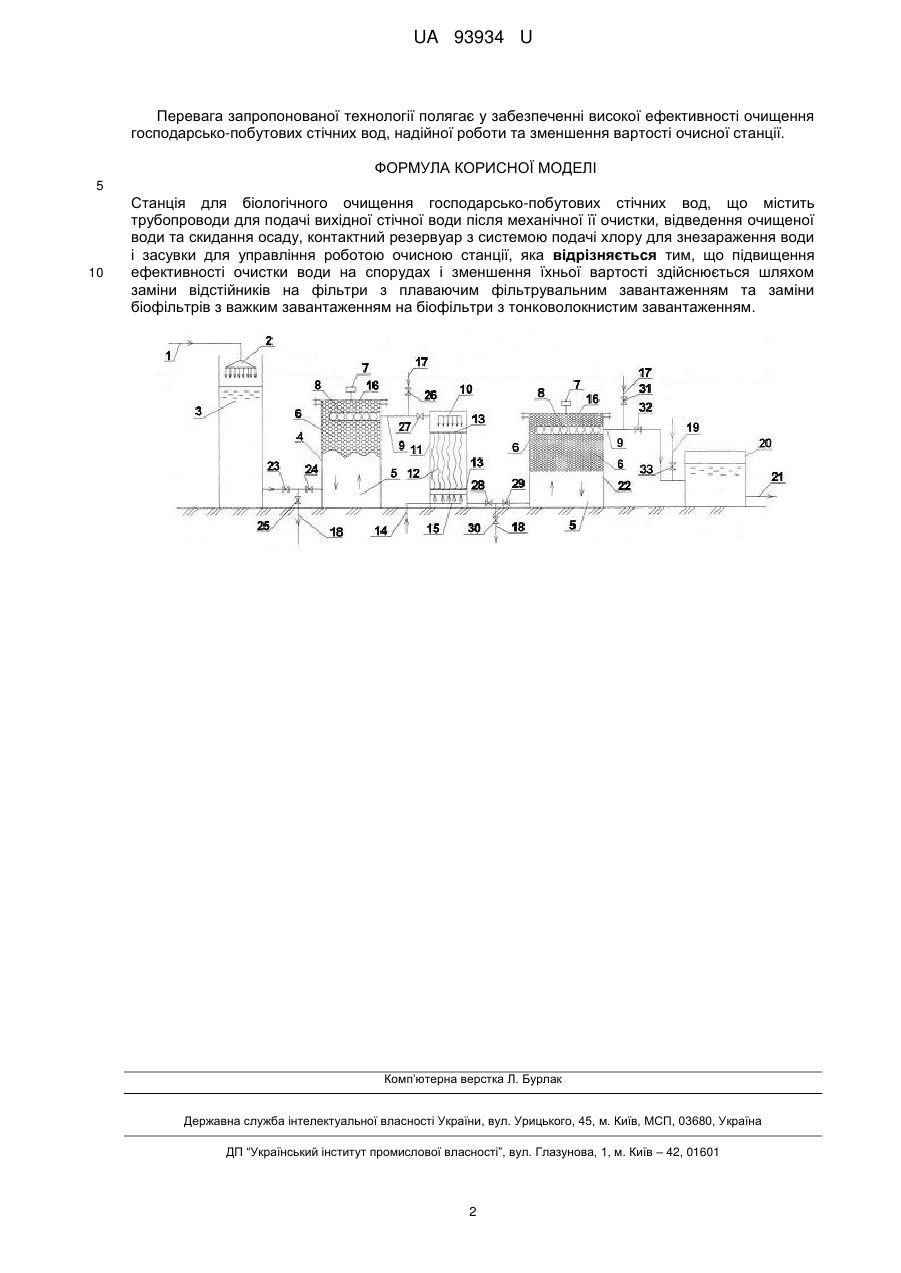

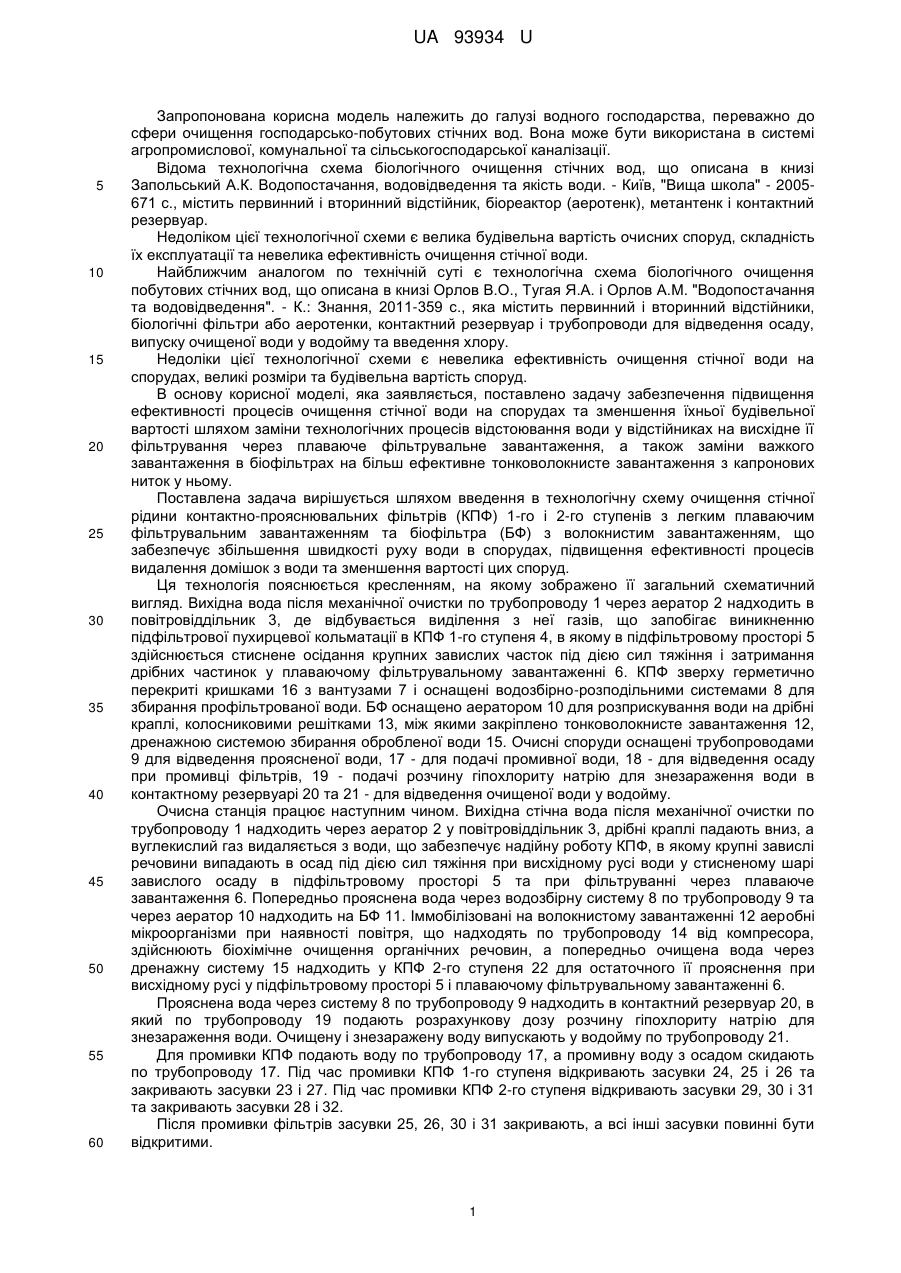

Реферат: Станція для біологічного очищення господарсько-побутових стічних вод містить трубопроводи для подачі вихідної стічної води після механічної її очистки, відведення очищеної води та скидання осаду, контактний резервуар з системою подачі хлору для знезараження води і засувки для управління роботою очисною станції. Підвищення ефективності очистки води на спорудах і зменшення їхньої вартості здійснюється шляхом заміни відстійників на фільтри з плаваючим фільтрувальним завантаженням та заміни біофільтрів з важким завантаженням на біофільтри з тонковолокнистим завантаженням. UA 93934 U (12) UA 93934 U UA 93934 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі водного господарства, переважно до сфери очищення господарсько-побутових стічних вод. Вона може бути використана в системі агропромислової, комунальної та сільськогосподарської каналізації. Відома технологічна схема біологічного очищення стічних вод, що описана в книзі Запольський А.К. Водопостачання, водовідведення та якість води. - Київ, "Вища школа" - 2005671 с., містить первинний і вторинний відстійник, біореактор (аеротенк), метантенк і контактний резервуар. Недоліком цієї технологічної схеми є велика будівельна вартість очисних споруд, складність їх експлуатації та невелика ефективність очищення стічної води. Найближчим аналогом по технічній суті є технологічна схема біологічного очищення побутових стічних вод, що описана в книзі Орлов В.О., Тугая Я.А. і Орлов А.М. "Водопостачання та водовідведення". - К.: Знання, 2011-359 с., яка містить первинний і вторинний відстійники, біологічні фільтри або аеротенки, контактний резервуар і трубопроводи для відведення осаду, випуску очищеної води у водойму та введення хлору. Недоліки цієї технологічної схеми є невелика ефективність очищення стічної води на спорудах, великі розміри та будівельна вартість споруд. В основу корисної моделі, яка заявляється, поставлено задачу забезпечення підвищення ефективності процесів очищення стічної води на спорудах та зменшення їхньої будівельної вартості шляхом заміни технологічних процесів відстоювання води у відстійниках на висхідне її фільтрування через плаваюче фільтрувальне завантаження, а також заміни важкого завантаження в біофільтрах на більш ефективне тонковолокнисте завантаження з капронових ниток у ньому. Поставлена задача вирішується шляхом введення в технологічну схему очищення стічної рідини контактно-прояснювальних фільтрів (КПФ) 1-го і 2-го ступенів з легким плаваючим фільтрувальним завантаженням та біофільтра (БФ) з волокнистим завантаженням, що забезпечує збільшення швидкості руху води в спорудах, підвищення ефективності процесів видалення домішок з води та зменшення вартості цих споруд. Ця технологія пояснюється кресленням, на якому зображено її загальний схематичний вигляд. Вихідна вода після механічної очистки по трубопроводу 1 через аератор 2 надходить в повітровіддільник 3, де відбувається виділення з неї газів, що запобігає виникненню підфільтрової пухирцевої кольматації в КПФ 1-го ступеня 4, в якому в підфільтровому просторі 5 здійснюється стиснене осідання крупних завислих часток під дією сил тяжіння і затримання дрібних частинок у плаваючому фільтрувальному завантаженні 6. КПФ зверху герметично перекриті кришками 16 з вантузами 7 і оснащені водозбірно-розподільними системами 8 для збирання профільтрованої води. БФ оснащено аератором 10 для розприскування води на дрібні краплі, колосниковими решітками 13, між якими закріплено тонковолокнисте завантаження 12, дренажною системою збирання обробленої води 15. Очисні споруди оснащені трубопроводами 9 для відведення проясненої води, 17 - для подачі промивної води, 18 - для відведення осаду при промивці фільтрів, 19 - подачі розчину гіпохлориту натрію для знезараження води в контактному резервуарі 20 та 21 - для відведення очищеної води у водойму. Очисна станція працює наступним чином. Вихідна стічна вода після механічної очистки по трубопроводу 1 надходить через аератор 2 у повітровіддільник 3, дрібні краплі падають вниз, а вуглекислий газ видаляється з води, що забезпечує надійну роботу КПФ, в якому крупні завислі речовини випадають в осад під дією сил тяжіння при висхідному русі води у стисненому шарі завислого осаду в підфільтровому просторі 5 та при фільтруванні через плаваюче завантаження 6. Попередньо прояснена вода через водозбірну систему 8 по трубопроводу 9 та через аератор 10 надходить на БФ 11. Іммобілізовані на волокнистому завантаженні 12 аеробні мікроорганізми при наявності повітря, що надходять по трубопроводу 14 від компресора, здійснюють біохімічне очищення органічних речовин, а попередньо очищена вода через дренажну систему 15 надходить у КПФ 2-го ступеня 22 для остаточного її прояснення при висхідному русі у підфільтровому просторі 5 і плаваючому фільтрувальному завантаженні 6. Прояснена вода через систему 8 по трубопроводу 9 надходить в контактний резервуар 20, в який по трубопроводу 19 подають розрахункову дозу розчину гіпохлориту натрію для знезараження води. Очищену і знезаражену воду випускають у водойму по трубопроводу 21. Для промивки КПФ подають воду по трубопроводу 17, а промивну воду з осадом скидають по трубопроводу 17. Під час промивки КПФ 1-го ступеня відкривають засувки 24, 25 і 26 та закривають засувки 23 і 27. Під час промивки КПФ 2-го ступеня відкривають засувки 29, 30 і 31 та закривають засувки 28 і 32. Після промивки фільтрів засувки 25, 26, 30 і 31 закривають, а всі інші засувки повинні бути відкритими. 1 UA 93934 U Перевага запропонованої технології полягає у забезпеченні високої ефективності очищення господарсько-побутових стічних вод, надійної роботи та зменшення вартості очисної станції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Станція для біологічного очищення господарсько-побутових стічних вод, що містить трубопроводи для подачі вихідної стічної води після механічної її очистки, відведення очищеної води та скидання осаду, контактний резервуар з системою подачі хлору для знезараження води і засувки для управління роботою очисною станції, яка відрізняється тим, що підвищення ефективності очистки води на спорудах і зменшення їхньої вартості здійснюється шляхом заміни відстійників на фільтри з плаваючим фільтрувальним завантаженням та заміни біофільтрів з важким завантаженням на біофільтри з тонковолокнистим завантаженням. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
