Спосіб захисту та ремонту залізобетонних конструкцій
Номер патенту: 93935
Опубліковано: 27.10.2014
Автори: Коваленко Олександр Васильович, Сакара Олег Юрійович
Формула / Реферат
Спосіб захисту та ремонту залізобетонних конструкцій, в тому числі водонасичених та фільтруючих, що включає визначення зони пошкодження, видалення бруду, крихкого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом замонолічування місць активної фільтрації води швидкотужавіючим цементним розчином типу Аквафікс та заповнення зони пошкоджень фібробетонною ремонтною сумішшю наступного складу, (мас. %):
портландцемент
28,0-33,0
кварцовий пісок
46,0-56,0
суперпластифікатор на основі полікарбоксилатних ефірів типу Адіум
0,10-0,15
стирол-бутадієновий або стирол-акриловий латекс типу Аксилат
4,0-8,0
волокно армуюче поліпропіленове (фібра)
0,05-0,07
мікрокремнезем
3,0-4,5
вода
решта.
Текст

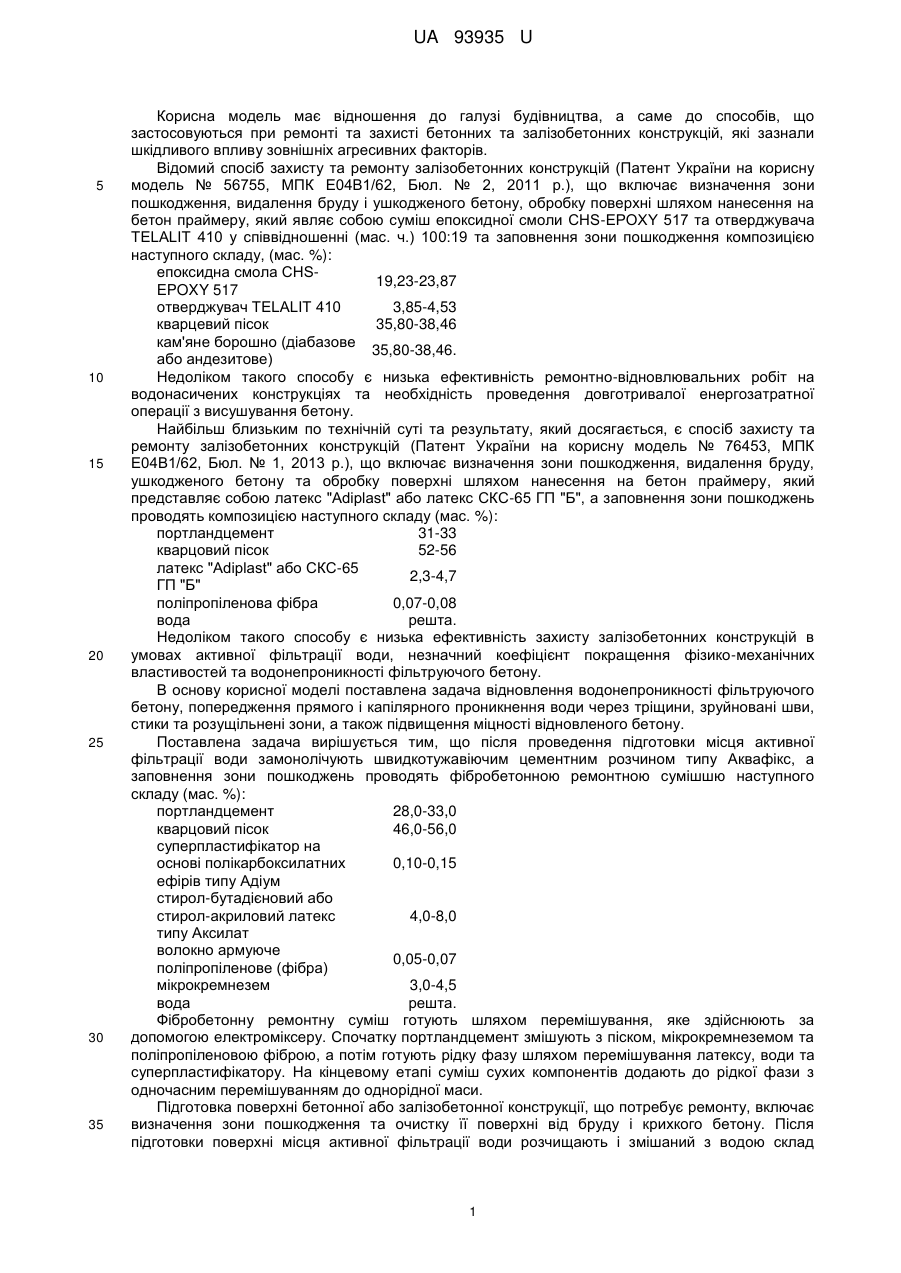

Реферат: UA 93935 U UA 93935 U 5 10 15 20 25 30 35 Корисна модель має відношення до галузі будівництва, а саме до способів, що застосовуються при ремонті та захисті бетонних та залізобетонних конструкцій, які зазнали шкідливого впливу зовнішніх агресивних факторів. Відомий спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 56755, МПК Е04В1/62, Бюл. № 2, 2011 р.), що включає визначення зони пошкодження, видалення бруду і ушкодженого бетону, обробку поверхні шляхом нанесення на бетон праймеру, який являє собою суміш епоксидної смоли CHS-EPOXY 517 та отверджувача TELALIT 410 у співвідношенні (мас. ч.) 100:19 та заповнення зони пошкодження композицією наступного складу, (мас. %): епоксидна смола CHS19,23-23,87 EPOXY 517 отверджувач TELALIT 410 3,85-4,53 кварцевий пісок 35,80-38,46 кам'яне борошно (діабазове 35,80-38,46. або андезитове) Недоліком такого способу є низька ефективність ремонтно-відновлювальних робіт на водонасичених конструкціях та необхідність проведення довготривалої енергозатратної операції з висушування бетону. Найбільш близьким по технічній суті та результату, який досягається, є спосіб захисту та ремонту залізобетонних конструкцій (Патент України на корисну модель № 76453, МПК Е04В1/62, Бюл. № 1, 2013 р.), що включає визначення зони пошкодження, видалення бруду, ушкодженого бетону та обробку поверхні шляхом нанесення на бетон праймеру, який представляє собою латекс "Adiplast" або латекс СКС-65 ГП "Б", а заповнення зони пошкоджень проводять композицією наступного складу (мас. %): портландцемент 31-33 кварцовий пісок 52-56 латекс "Adiplast" або СКС-65 2,3-4,7 ГП "Б" поліпропіленова фібра 0,07-0,08 вода решта. Недоліком такого способу є низька ефективність захисту залізобетонних конструкцій в умовах активної фільтрації води, незначний коефіцієнт покращення фізико-механічних властивостей та водонепроникності фільтруючого бетону. В основу корисної моделі поставлена задача відновлення водонепроникності фільтруючого бетону, попередження прямого і капілярного проникнення води через тріщини, зруйновані шви, стики та розущільнені зони, а також підвищення міцності відновленого бетону. Поставлена задача вирішується тим, що після проведення підготовки місця активної фільтрації води замонолічують швидкотужавіючим цементним розчином типу Аквафікс, а заповнення зони пошкоджень проводять фібробетонною ремонтною сумішшю наступного складу (мас. %): портландцемент 28,0-33,0 кварцовий пісок 46,0-56,0 суперпластифікатор на основі полікарбоксилатних 0,10-0,15 ефірів типу Адіум стирол-бутадієновий або стирол-акриловий латекс 4,0-8,0 типу Аксилат волокно армуюче 0,05-0,07 поліпропіленове (фібра) мікрокремнезем 3,0-4,5 вода решта. Фібробетонну ремонтну суміш готують шляхом перемішування, яке здійснюють за допомогою електроміксеру. Спочатку портландцемент змішують з піском, мікрокремнеземом та поліпропіленовою фіброю, а потім готують рідку фазу шляхом перемішування латексу, води та суперпластифікатору. На кінцевому етапі суміш сухих компонентів додають до рідкої фази з одночасним перемішуванням до однорідної маси. Підготовка поверхні бетонної або залізобетонної конструкції, що потребує ремонту, включає визначення зони пошкодження та очистку її поверхні від бруду і крихкого бетону. Після підготовки поверхні місця активної фільтрації води розчищають і змішаний з водою склад 1 UA 93935 U 5 10 Аквафікс наносять на необхідне місце, забезпечуючи притискання з силою до 20 кг протягом 3-5 хвилин. Після усунення активної фільтрації води, методом штукатурних робіт проводять заповнення зони дефекту структури бетону ремонтною фібробетонною сумішшю, що складається з портландцементу, кварцового піску, суперпластифікатору на основі полікарбоксилатних ефірів типу Адіум, стирол-бутадієнового або стирол-акрилового латексу типу Аксилат, волокна армуючого поліпропіленового ВАП-фібри, мікрокремнезему та води. Зазначена ремонтна фібробетонна суміш утворює міцні адгезійні зв'язки з бетоном, бетон на її основі має підвищені показники міцнісних властивостей та підвищену тріщиностійкість. Запропонований спосіб захисту та ремонту залізобетонних конструкцій може бути використано для усунення дефектів таких як точкові протікання, протікання через "холодні шви" та в стиках підлога/стіна, для ліквідації раковин, сколів, тріщин, відновлення початкових розмірів та експлуатаційних властивостей бетонних та залізобетонних споруд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб захисту та ремонту залізобетонних конструкцій, в тому числі водонасичених та фільтруючих, що включає визначення зони пошкодження, видалення бруду, крихкого бетону та обробку поверхні, який відрізняється тим, що обробку поверхні проводять шляхом замонолічування місць активної фільтрації води швидкотужавіючим цементним розчином типу Аквафікс та заповнення зони пошкоджень фібробетонною ремонтною сумішшю наступного складу, мас. %: портландцемент 28,0-33,0 кварцовий пісок 46,0-56,0 суперпластифікатор на основі полікарбоксилатних ефірів типу Адіум 0,10-0,15 стирол-бутадієновий або стиролакриловий латекс типу Аксилат 4,0-8,0 волокно армуюче поліпропіленове (фібра) 0,05-0,07 мікрокремнезем 3,0-4,5 вода решта. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюKovalenko Oleksandr Vasyliovych
Автори російськоюКоваленко Александр Васильевич
МПК / Мітки
МПК: E04B 1/62
Мітки: конструкцій, ремонту, спосіб, залізобетонних, захисту
