Механізм відтяжки полотна круглов’язальної машини

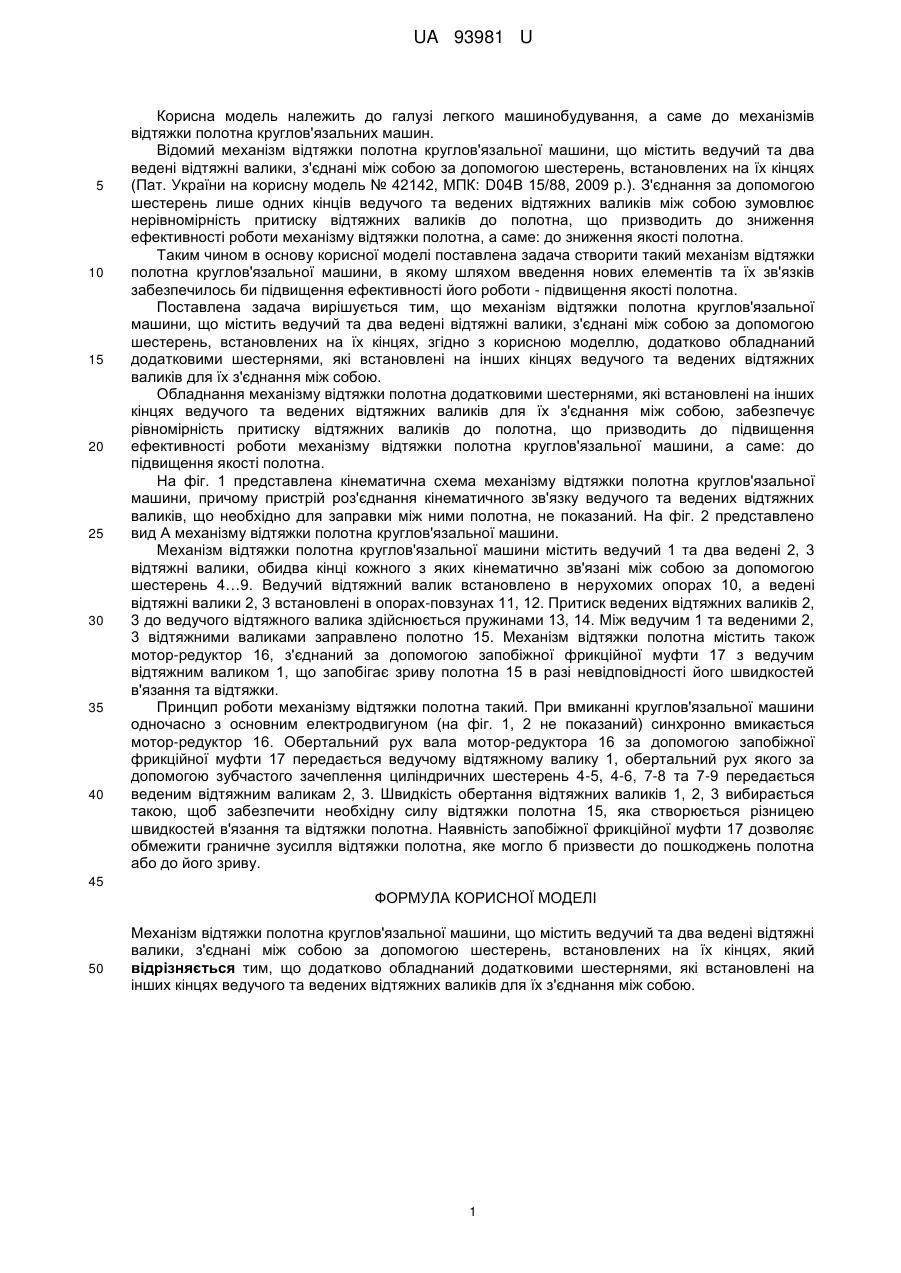

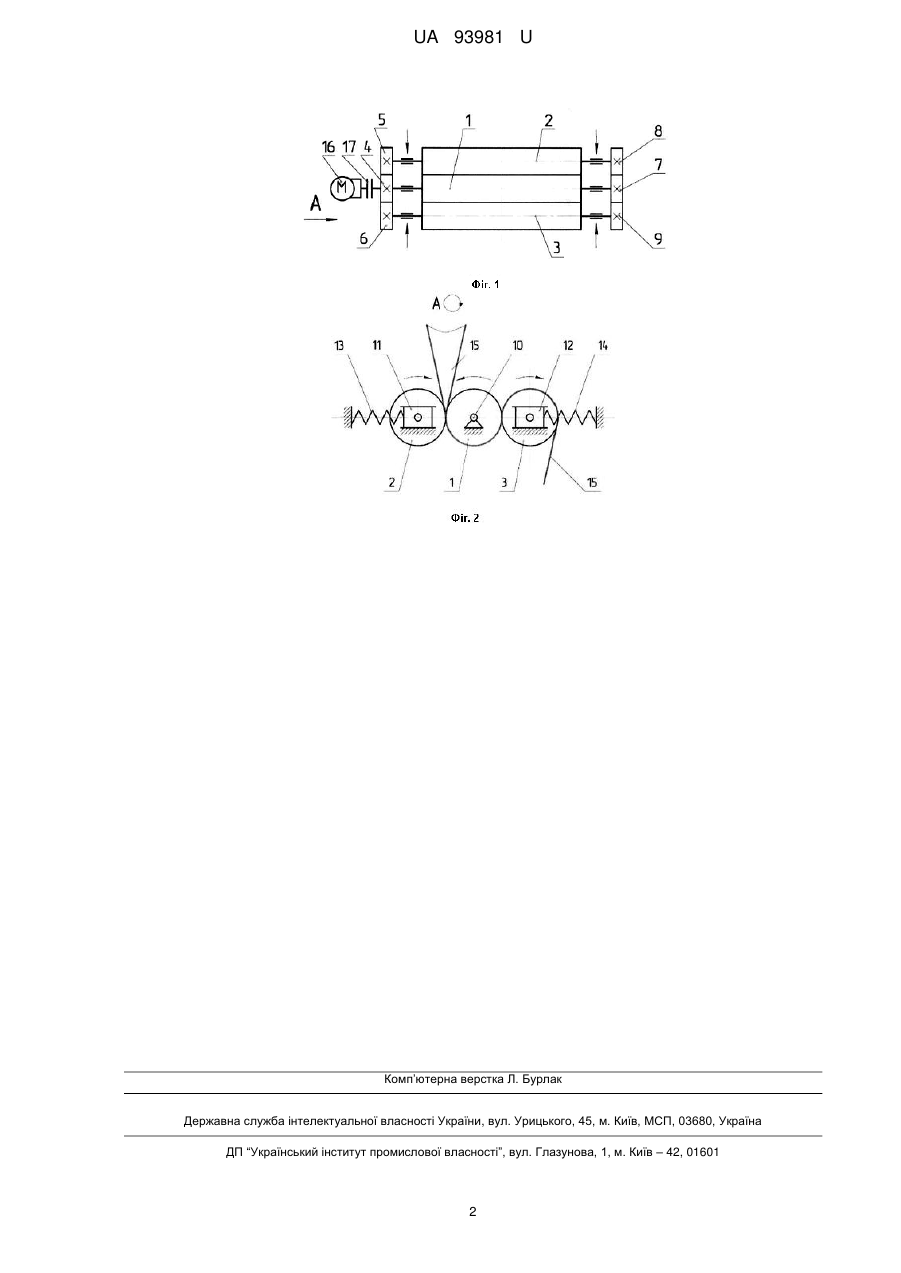

Реферат: UA 93981 U UA 93981 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтяжки полотна круглов'язальних машин. Відомий механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, з'єднані між собою за допомогою шестерень, встановлених на їх кінцях (Пат. України на корисну модель № 42142, МПК: D04В 15/88, 2009 p.). З'єднання за допомогою шестерень лише одних кінців ведучого та ведених відтяжних валиків між собою зумовлює нерівномірність притиску відтяжних валиків до полотна, що призводить до зниження ефективності роботи механізму відтяжки полотна, а саме: до зниження якості полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтяжки полотна круглов'язальної машини, в якому шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення ефективності його роботи - підвищення якості полотна. Поставлена задача вирішується тим, що механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, з'єднані між собою за допомогою шестерень, встановлених на їх кінцях, згідно з корисною моделлю, додатково обладнаний додатковими шестернями, які встановлені на інших кінцях ведучого та ведених відтяжних валиків для їх з'єднання між собою. Обладнання механізму відтяжки полотна додатковими шестернями, які встановлені на інших кінцях ведучого та ведених відтяжних валиків для їх з'єднання між собою, забезпечує рівномірність притиску відтяжних валиків до полотна, що призводить до підвищення ефективності роботи механізму відтяжки полотна круглов'язальної машини, а саме: до підвищення якості полотна. На фіг. 1 представлена кінематична схема механізму відтяжки полотна круглов'язальної машини, причому пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки між ними полотна, не показаний. На фіг. 2 представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, обидва кінці кожного з яких кінематично зв'язані між собою за допомогою шестерень 4…9. Ведучий відтяжний валик встановлено в нерухомих опорах 10, а ведені відтяжні валики 2, 3 встановлені в опорах-повзунах 11, 12. Притиск ведених відтяжних валиків 2, 3 до ведучого відтяжного валика здійснюється пружинами 13, 14. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 15. Механізм відтяжки полотна містить також мотор-редуктор 16, з'єднаний за допомогою запобіжної фрикційної муфти 17 з ведучим відтяжним валиком 1, що запобігає зриву полотна 15 в разі невідповідності його швидкостей в'язання та відтяжки. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на фіг. 1, 2 не показаний) синхронно вмикається мотор-редуктор 16. Обертальний рух вала мотор-редуктора 16 за допомогою запобіжної фрикційної муфти 17 передається ведучому відтяжному валику 1, обертальний рух якого за допомогою зубчастого зачеплення циліндричних шестерень 4-5, 4-6, 7-8 та 7-9 передається веденим відтяжним валикам 2, 3. Швидкість обертання відтяжних валиків 1, 2, 3 вибирається такою, щоб забезпечити необхідну силу відтяжки полотна 15, яка створюється різницею швидкостей в'язання та відтяжки полотна. Наявність запобіжної фрикційної муфти 17 дозволяє обмежити граничне зусилля відтяжки полотна, яке могло б призвести до пошкоджень полотна або до його зриву. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Механізм відтяжки полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, з'єднані між собою за допомогою шестерень, встановлених на їх кінцях, який відрізняється тим, що додатково обладнаний додатковими шестернями, які встановлені на інших кінцях ведучого та ведених відтяжних валиків для їх з'єднання між собою. 1 UA 93981 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
