Матова нефритована полива для фарфорових виробів

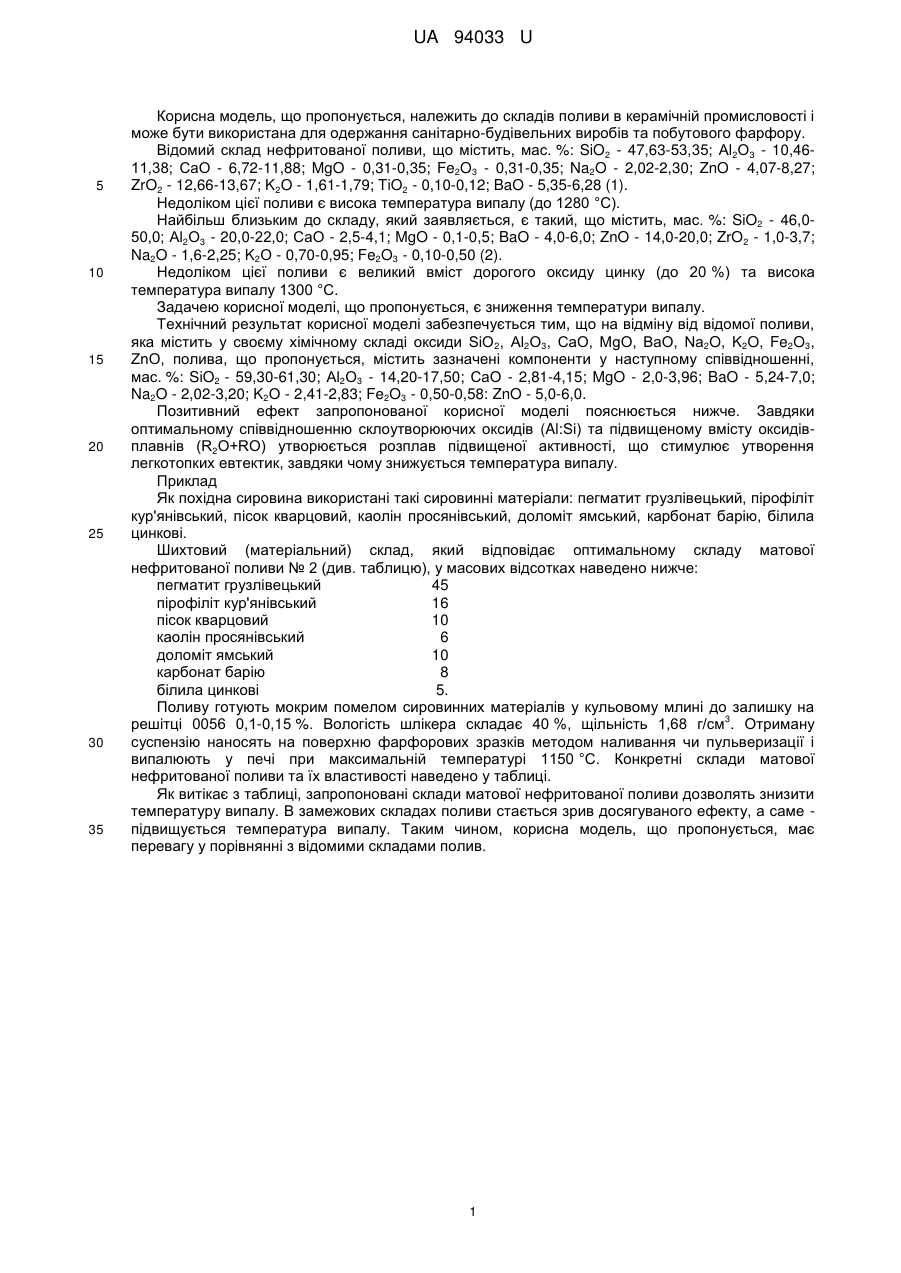

Реферат: Матова нефритована полива для фарфорових виробів містить SiO 2, Аl2О3, CaO, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, причому вона містить зазначені компоненти у наступному співвідношенні, мас. %: SiO2 - 59,30-61,30; Аl2О3 - 14,20-17,50; СаО - 2,81-4,15; MgO - 2,0-3,96; BaO - 5,24-7,0; Na2O - 2,02-3,20; K2О - 2,41-2,83; Fe2O3 - 0,50-0,58; ZnO - 5,0-6,0. UA 94033 U (54) МАТОВА НЕФРИТОВАНА ПОЛИВА ДЛЯ ФАРФОРОВИХ ВИРОБІВ UA 94033 U UA 94033 U 5 10 15 20 25 30 35 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів та побутового фарфору. Відомий склад нефритованої поливи, що містить, мас. %: SiO2 - 47,63-53,35; Аl2О3 - 10,4611,38; СаО - 6,72-11,88; MgO - 0,31-0,35; Fe2O3 - 0,31-0,35; Na2O - 2,02-2,30; ZnO - 4,07-8,27; ZrO2 - 12,66-13,67; K2O - 1,61-1,79; TiO2 - 0,10-0,12; BaO - 5,35-6,28 (1). Недоліком цієї поливи є висока температура випалу (до 1280 °C). Найбільш близьким до складу, який заявляється, є такий, що містить, мас. %: SiO2 - 46,050,0; Аl2О3 - 20,0-22,0; СаО - 2,5-4,1; MgO - 0,1-0,5; BaO - 4,0-6,0; ZnO - 14,0-20,0; ZrO2 - 1,0-3,7; Na2O - 1,6-2,25; K2О - 0,70-0,95; Fe2O3 - 0,10-0,50 (2). Недоліком цієї поливи є великий вміст дорогого оксиду цинку (до 20 %) та висока температура випалу 1300 °C. Задачею корисної моделі, що пропонується, є зниження температури випалу. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO 2, Аl2О3, СаО, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, полива, що пропонується, містить зазначені компоненти у наступному співвідношенні, мас. %: SiO2 - 59,30-61,30; Аl2О3 - 14,20-17,50; СаО - 2,81-4,15; MgO - 2,0-3,96; BaO - 5,24-7,0; Na2O - 2,02-3,20; K2О - 2,41-2,83; Fe2O3 - 0,50-0,58: ZnO - 5,0-6,0. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки оптимальному співвідношенню склоутворюючих оксидів (Al:Si) та підвищеному вмісту оксидівплавнів (R2O+RO) утворюється розплав підвищеної активності, що стимулює утворення легкотопких евтектик, завдяки чому знижується температура випалу. Приклад Як похідна сировина використані такі сировинні матеріали: пегматит грузлівецький, пірофіліт кур'янівський, пісок кварцовий, каолін просянівський, доломіт ямський, карбонат барію, білила цинкові. Шихтовий (матеріальний) склад, який відповідає оптимальному складу матової нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: пегматит грузлівецький 45 пірофіліт кур'янівський 16 пісок кварцовий 10 каолін просянівський 6 доломіт ямський 10 карбонат барію 8 білила цинкові 5. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікера складає 40 %, щільність 1,68 г/см . Отриману суспензію наносять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1150 °C. Конкретні склади матової нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади матової нефритованої поливи дозволять знизити температуру випалу. В замежових складах поливи стається зрив досягуваного ефекту, а саме підвищується температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. 1 UA 94033 U Таблиця Хімічний склад та властивості матової нефритованої поливи для фарфорових виробів, яка заявляється Оксиди SiO2 Al2O3 СаО MgO ВаО Na2O K2О Fe2O3 ZnO ZrO2 прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 Властивості: Температура випалу, °C 1200-1300 Термостійкість, теплозміни 12 -6 -1 ТКЛР, α·10 град 5,0-5,32 Блиск (матовість), % 65 Білизна, % 76-80 Масовий вміст оксидів, мас. % замежовий 1 2 3 62,0 61,30 60,30 59,30 13,0 14,20 16,35 17,50 5,0 4,15 3,41 2,81 1,40 2,0 2,26 3,96 8,0 7,0 6,74 5,24 1,52 2,02 2,12 3,20 2,51 2,83 2,81 2,41 0,27 0,50 0,53 0,58 6,30 6,0 5,48 5,0 1170 12 5,58 50 66 1150 12 5,77 46 65 1150 12 5,68 47 64 1150 12 5,72 49 64 замежовий 58,70 18,87 2,21 4,46 5,0 3,40 2,01 0,60 4,75 1170 12 5,67 48 63 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Матова нефритована полива для фарфорових виробів, що містить SiO 2, Аl2О3, CaO, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, яка відрізняється тим, що містить зазначені компоненти у наступному співвідношенні, мас. %: SiO2 - 59,30-61,30; Аl2О3 - 14,20-17,50; СаО - 2,81-4,15; MgO - 2,0-3,96; BaO - 5,24-7,0; Na2O - 2,02-3,20; K2О - 2,41-2,83; Fe2O3 - 0,50-0,58; ZnO - 5,0-6,0. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
