Нефритована полива

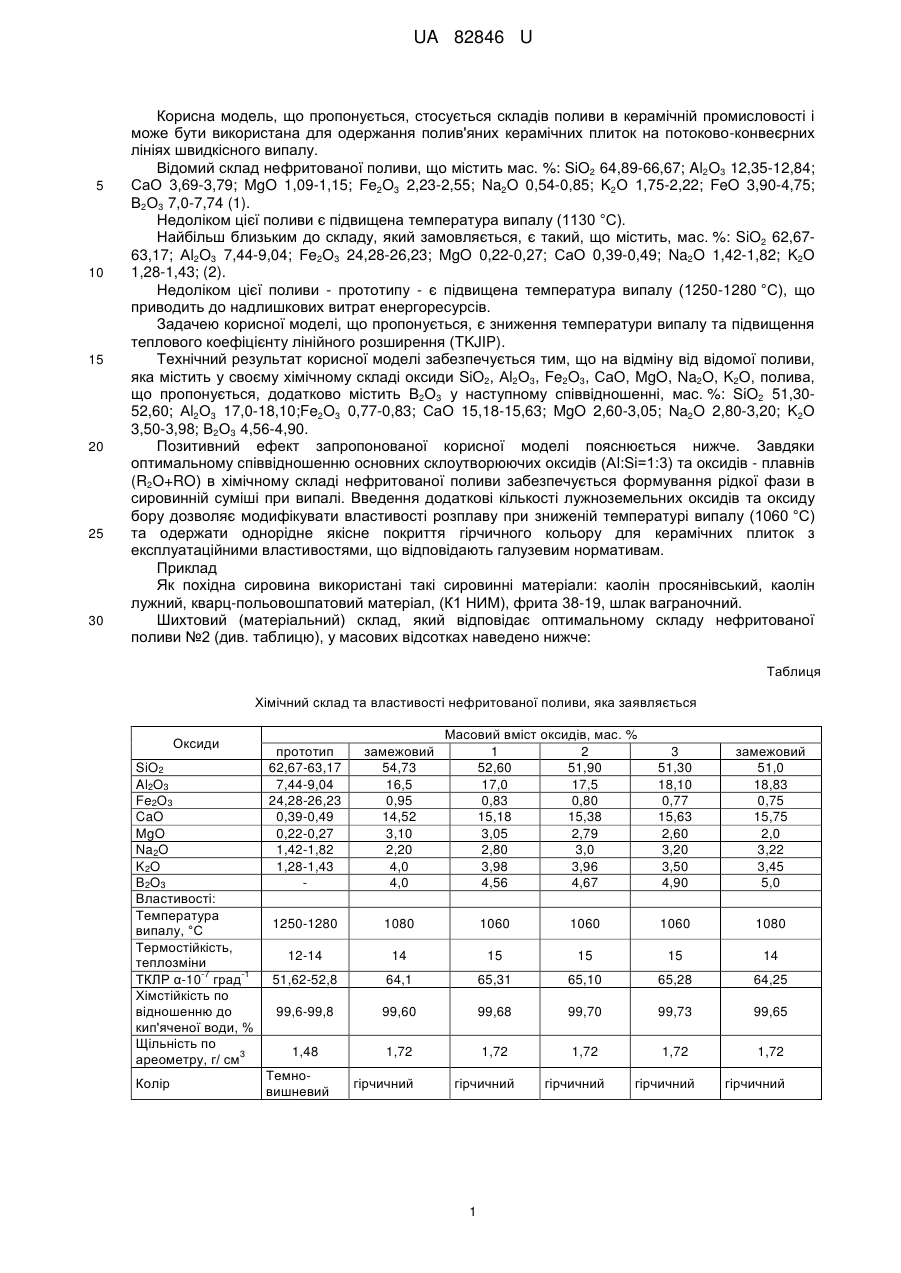

Реферат: Нефритована полива містить SiO2, Al2O3 Fe2O3, CaO, MgO, Na2O, K2O. Вона додатково вміщує В2О3. UA 82846 U (54) НЕФРИТОВАНА ПОЛИВА UA 82846 U UA 82846 U 5 10 15 20 25 30 Корисна модель, що пропонується, стосується складів поливи в керамічній промисловості і може бути використана для одержання полив'яних керамічних плиток на потоково-конвеєрних лініях швидкісного випалу. Відомий склад нефритованої поливи, що містить мас. %: SiO2 64,89-66,67; Al2O3 12,35-12,84; СаО 3,69-3,79; MgO 1,09-1,15; Fe2O3 2,23-2,55; Na2O 0,54-0,85; K2О 1,75-2,22; FeO 3,90-4,75; В2О3 7,0-7,74 (1). Недоліком цієї поливи є підвищена температура випалу (1130 °C). Найбільш близьким до складу, який замовляється, є такий, що містить, мас. %: SiO2 62,6763,17; Аl2O3 7,44-9,04; Fe2O3 24,28-26,23; MgO 0,22-0,27; СаО 0,39-0,49; Na2O 1,42-1,82; K2О 1,28-1,43; (2). Недоліком цієї поливи - прототипу - є підвищена температура випалу (1250-1280 °C), що приводить до надлишкових витрат енергоресурсів. Задачею корисної моделі, що пропонується, є зниження температури випалу та підвищення теплового коефіцієнту лінійного розширення (TKJIP). Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO2, Аl2О3, Fe2O3, СаО, MgO, Na2O, K2O, полива, що пропонується, додатково містить В2О3 у наступному співвідношенні, мас. %: SiO2 51,3052,60; Аl2О3 17,0-18,10;Fe2O3 0,77-0,83; СаО 15,18-15,63; MgO 2,60-3,05; Na2O 2,80-3,20; K2О 3,50-3,98; В2О3 4,56-4,90. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки оптимальному співвідношенню основних склоутворюючих оксидів (Аl:Si=1:3) та оксидів - плавнів (R2O+RO) в хімічному складі нефритованої поливи забезпечується формування рідкої фази в сировинній суміші при випалі. Введення додаткові кількості лужноземельних оксидів та оксиду бору дозволяє модифікувати властивості розплаву при зниженій температурі випалу (1060 °C) та одержати однорідне якісне покриття гірчичного кольору для керамічних плиток з експлуатаційними властивостями, що відповідають галузевим нормативам. Приклад Як похідна сировина використані такі сировинні матеріали: каолін просянівський, каолін лужний, кварц-польовошпатовий матеріал, (К1 НИМ), фрита 38-19, шлак ваграночний. Шихтовий (матеріальний) склад, який відповідає оптимальному складу нефритованої поливи №2 (див. таблицю), у масових відсотках наведено нижче: Таблиця Хімічний склад та властивості нефритованої поливи, яка заявляється Оксиди SiO2 Al2O3 Fe2O3 CaO MgO Na2O K2O B2O3 Властивості: Температура випалу, °C Термостійкість, теплозміни -7 -1 ТКЛР α-10 град Хімстійкість по відношенню до кип'яченої води, % Щільність по 3 ареометру, г/ см Колір Масовий вміст оксидів, мас. % 1 2 52,60 51,90 17,0 17,5 0,83 0,80 15,18 15,38 3,05 2,79 2,80 3,0 3,98 3,96 4,56 4,67 прототип 62,67-63,17 7,44-9,04 24,28-26,23 0,39-0,49 0,22-0,27 1,42-1,82 1,28-1,43 замежовий 54,73 16,5 0,95 14,52 3,10 2,20 4,0 4,0 3 51,30 18,10 0,77 15,63 2,60 3,20 3,50 4,90 замежовий 51,0 18,83 0,75 15,75 2,0 3,22 3,45 5,0 1250-1280 1080 1060 1060 1060 1080 12-14 14 15 15 15 14 51,62-52,8 64,1 65,31 65,10 65,28 64,25 99,6-99,8 99,60 99,68 99,70 99,73 99,65 1,48 1,72 1,72 1,72 1,72 1,72 Темновишневий гірчичний гірчичний 1 гірчичний гірчичний гірчичний UA 82846 U 5 10 15 Каолін просянівський 15 Каолін лужний 10 Кварц-польовошпатовий 25 матеріал Фрита 38-19 20 Шлак ваграночний 30 Хімічні склади фрити 38-19 та техногенної сировини: Фрита 38-19 (SiO2-5,0; Аl2О3 - 2,0; В2О3 - 22,7; Na2O - 6,3; K2О - 4,0; MgO - 10,0); Шлак ваграночний (SiO2 - 2,50; Al2O3 - 13,6; CaO - 48,8; MgO - 1,60; Na2O - 0,8; K2О - 0,8; Fe2O3 - 1,9). Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 33-34 %, щільність 1,72 г/cм . Плитки були покриті поливою методом наливання або розпилювання та пройшли випал впродовж 45 хвилин при максимальній температурі 1060 °C. Конкретні склади нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи дозволять знизити температуру випалу (1060 °C), підвищити показники теплового коефіцієнту лінійного -7 -1 розширення (65,10-65,31)10 град та одержати покриття гірчичного кольору. Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Джерела інформації: 1. А.С СССР№ 1263683, Б.И. №38, 1986. 2. А.С СССР № 998406, Б.И. № 7, 1982. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Нефритована полива, що містить SiO2, Al2O3 Fe2O3, CaO, MgO, Na2O, K2O, яка відрізняється тим, що вона додатково вміщує В2О3, при такому співвідношенні компонентів, мас. %: SiO2 51,30-52,60; Аl2О3 - 17,0-18,10; Fe2O3 - 0,77-0,83; СаО - 15,18-15,63; MgO - 2,60-3,05; Na2O - 2,803,20; K2О - 3,50-3,98; В2О3 - 4,56-4,90. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
