Матова нефритована полива

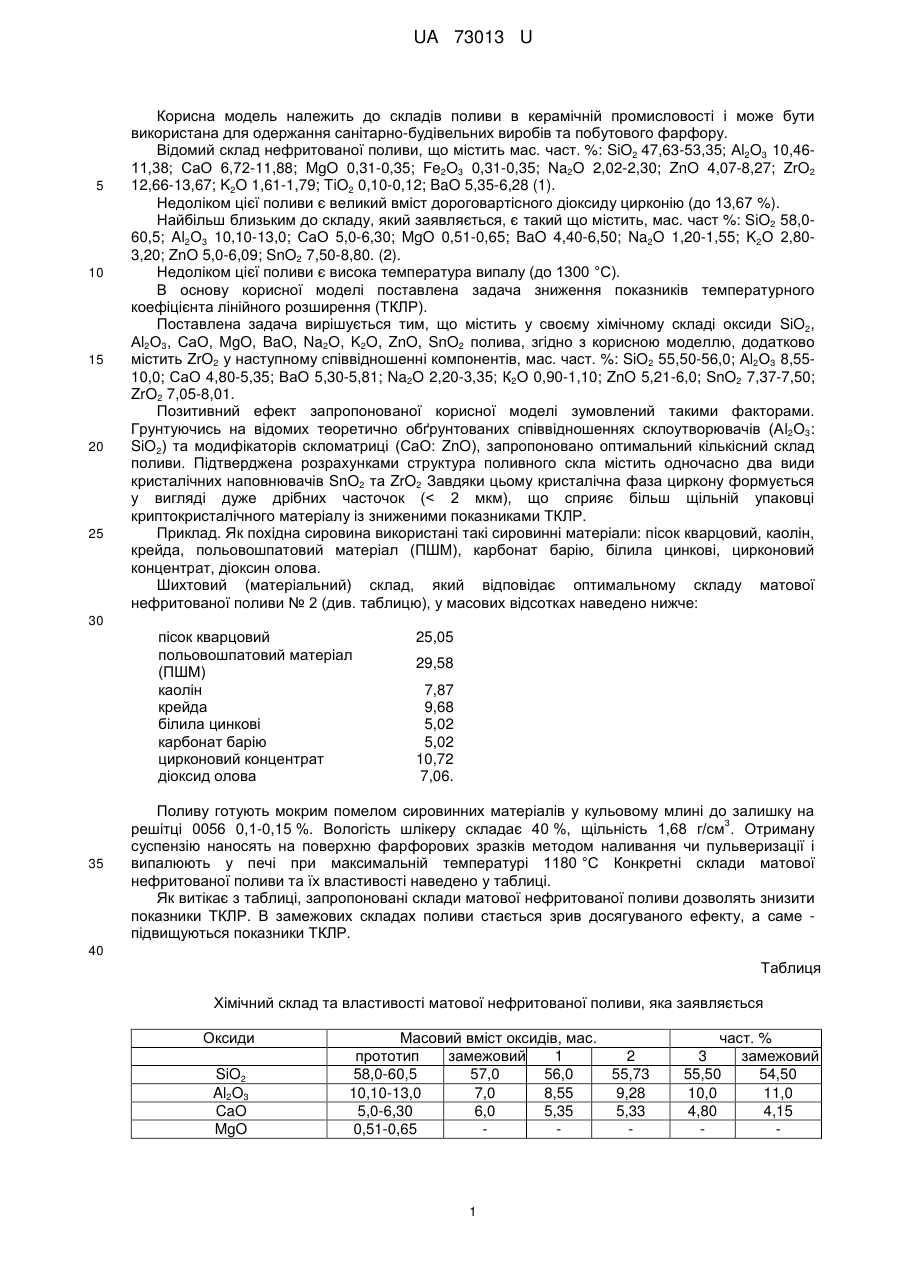

Реферат: Матова нефритована полива містить SiO2, А12О3, CaO, BaO, Na2O, K2O, ZnO, SnO2 та додатково ZrO2. UA 73013 U (54) МАТОВА НЕФРИТОВАНА ПОЛИВА UA 73013 U UA 73013 U 5 10 15 20 25 Корисна модель належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів та побутового фарфору. Відомий склад нефритованої поливи, що містить мас. част. %: SiO2 47,63-53,35; Аl2O3 10,4611,38; СаО 6,72-11,88; MgO 0,31-0,35; Fe2O3 0,31-0,35; Na2O 2,02-2,30; ZnO 4,07-8,27; ZrO2 12,66-13,67; K2O 1,61-1,79; TiO2 0,10-0,12; BaO 5,35-6,28 (1). Недоліком цієї поливи є великий вміст дороговартісного діоксиду цирконію (до 13,67 %). Найбільш близьким до складу, який заявляється, є такий що містить, мас. част %: SiO2 58,060,5; Al2О3 10,10-13,0; СаО 5,0-6,30; MgO 0,51-0,65; BaO 4,40-6,50; Na2O 1,20-1,55; K2О 2,803,20; ZnO 5,0-6,09; SnO2 7,50-8,80. (2). Недоліком цієї поливи є висока температура випалу (до 1300 °C). В основу корисної моделі поставлена задача зниження показників температурного коефіцієнта лінійного розширення (ТКЛР). Поставлена задача вирішується тим, що містить у своєму хімічному складі оксиди SiO2, Аl2О3, СаО, MgO, BaO, Na2O, K2O, ZnO, SnO2 полива, згідно з корисною моделлю, додатково містить ZrO2 у наступному співвідношенні компонентів, мас. част. %: SiO2 55,50-56,0; Аl2О3 8,5510,0; СаО 4,80-5,35; ВаО 5,30-5,81; Na2O 2,20-3,35; К2О 0,90-1,10; ZnO 5,21-6,0; SnO2 7,37-7,50; ZrO2 7,05-8,01. Позитивний ефект запропонованої корисної моделі зумовлений такими факторами. Грунтуючись на відомих теоретично обґрунтованих співвідношеннях склоутворювачів (Аl2О3: SiO2) та модифікаторів скломатриці (СаО: ZnO), запропоновано оптимальний кількісний склад поливи. Підтверджена розрахунками структура поливного скла містить одночасно два види кристалічних наповнювачів SnO2 та ZrO2 Завдяки цьому кристалічна фаза циркону формується у вигляді дуже дрібних часточок (< 2 мкм), що сприяє більш щільній упаковці криптокристалічного матеріалу із зниженими показниками ТКЛР. Приклад. Як похідна сировина використані такі сировинні матеріали: пісок кварцовий, каолін, крейда, польовошпатовий матеріал (ПШМ), карбонат барію, білила цинкові, цирконовий концентрат, діоксин олова. Шихтовий (матеріальний) склад, який відповідає оптимальному складу матової нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: 30 пісок кварцовий польовошпатовий матеріал (ПШМ) каолін крейда білила цинкові карбонат барію цирконовий концентрат діоксид олова 35 25,05 29,58 7,87 9,68 5,02 5,02 10,72 7,06. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 40 %, щільність 1,68 г/см . Отриману суспензію наносять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1180 °C Конкретні склади матової нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади матової нефритованої поливи дозволять знизити показники ТКЛР. В замежових складах поливи стається зрив досягуваного ефекту, а саме підвищуються показники ТКЛР. 40 Таблиця Хімічний склад та властивості матової нефритованої поливи, яка заявляється Оксиди SiO2 Al2O3 CaO MgO Масовий вміст оксидів, мас. прототип замежовий 1 2 58,0-60,5 57,0 56,0 55,73 10,10-13,0 7,0 8,55 9,28 5,0-6,30 6,0 5,35 5,33 0,51-0,65 1 част. % 3 замежовий 55,50 54,50 10,0 11,0 4,80 4,15 UA 73013 U Продовження табл. Хімічний склад та властивості матової нефритованої поливи, яка заявляється Оксиди BaO Na2O K2O ZnO ZrO2 SnO2 Властивості: Масовий вміст оксидів, мас. прототип замежовий 1 4,40-6,50 5,0 5,30 1,20-1,55 3,50 3,35 2,80-3,20 0,80 0,90 5,0-6,09 6,50 6,0 6,5 7,05 7,50-8,80 7,70 7,50 Інтервал випалу, °C 1100-1150 Термостійкість, теплозміни -6 -1 ТКЛР, ·10 град. Блиск, (матовість) % Білизна, % 5 1150-1300 12 5,53-5,67 75-76 86-87 14 5,41 60 66 11001180 15 5,02 57 68 2 5,33 3,0 1,0 5,33 7,55 7,45 1100-1180 15 5,0 58 68 3 5,81 2,20 1,10 5,21 8,01 7,37 част. % замежовий 6,51 2,05 1,20 4,21 9,38 7,0 11001180 15 4,69 56 67 1100-1150 14 4,47 60 66 Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Джерела інформації:: 1. А.С. СССР № 1440902, Б.И. № 44, 1988. 2. Патент України № 53074, Бюл. № 18, 2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Матова нефритована полива, що містить SiO2, Аl2О3, CaO, BaO, Na2O, K2O, ZnO, SnO2, яка відрізняється тим, що додатково містить ZrO2, у наступному співвідношенні компонентів, мас. част. %: SiO2 - 55,50-56,0 Al2О3 - 88,55-10,0 СаО - 4,80-5,35 ВаО - 5,30-5,81 Na2O - 2,20-3,35 K2О - 0,90-1,10 ZnO - 5,21-6,0 SnO2 - 7,37-7,50 ZrO2 - 7,05-8,01. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
