Нефритована полива

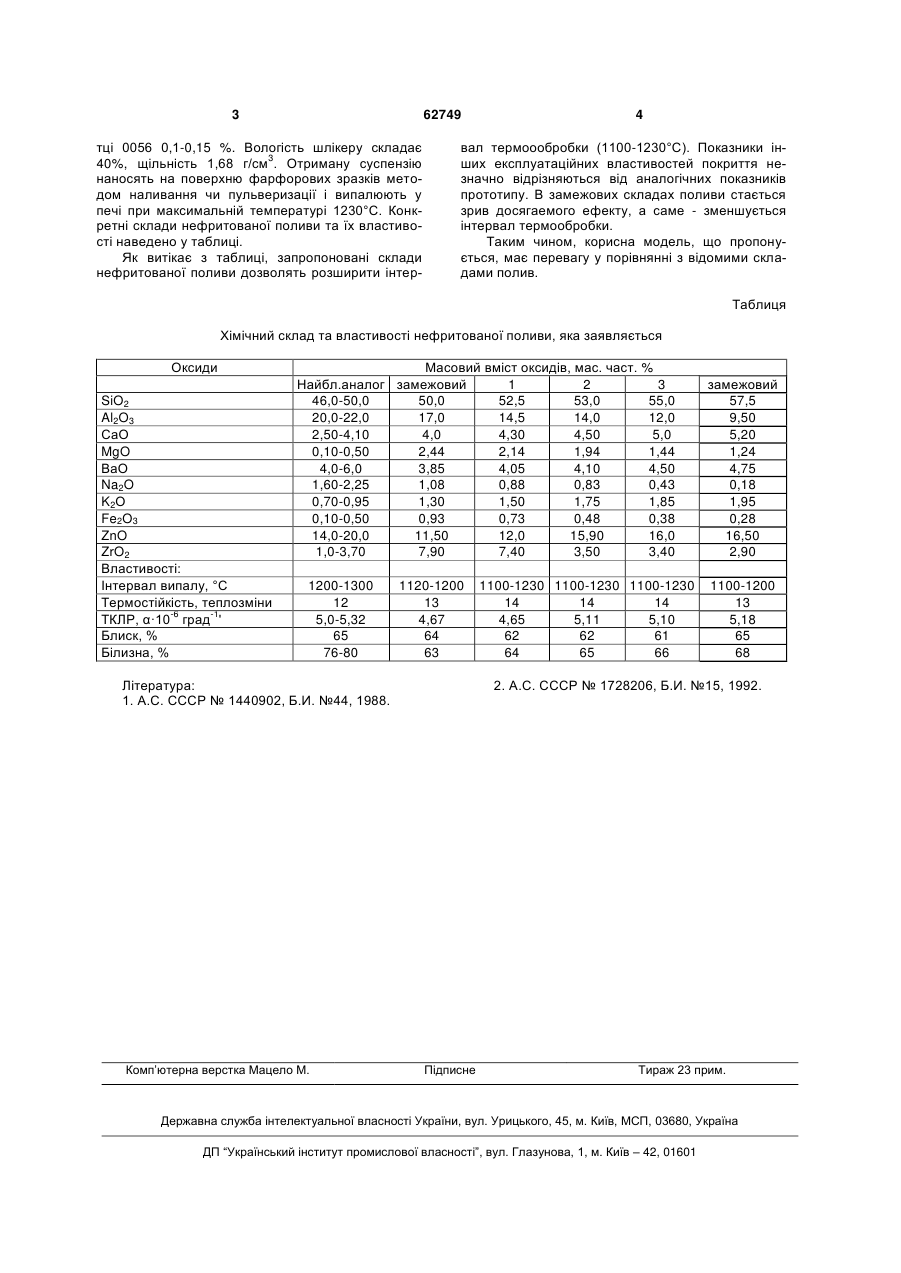

Нефритована полива, що містить SiO2, Al2O3, CaO, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, ZrO2, яка відрізняється тим, що містить зазначені компоненти у наступному співвідношенні, мас. част. %: SiO2 52,50-55,0; Аl2О3 12,0-14,50; СаО 4,30-5,0; MgO 1,44-2,14; BaO 4,05-4,50; Na2O 0,43-0,88; K2О 1,50-1,85; Fe2O3 0,38-0,73; ZnO 12,0-16,0; ZrO2 3,40-7,40. (19) (21) u201102438 (22) 01.03.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ЛІСАЧУК ГЕОРГІЙ ВІКТОРОВИЧ, ТРУСОВА ЮЛІЯ ДМИТРІВНА, БІЛОСТОЦЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, ПАВЛОВА ЛЮДМИЛА ВАСИЛІВНА, ЛІСАЧУК ЛІДІЯ МИКОЛАЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 62749 тці 0056 0,1-0,15 %. Вологість шлікеру складає 3 40%, щільність 1,68 г/см . Отриману суспензію наносять на поверхню фарфорових зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1230°С. Конкретні склади нефритованої поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади нефритованої поливи дозволять розширити інтер 4 вал термоообробки (1100-1230°С). Показники інших експлуатаційних властивостей покриття незначно відрізняються від аналогічних показників прототипу. В замежових складах поливи стається зрив досягаемого ефекту, а саме - зменшується інтервал термообробки. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Таблиця Хімічний склад та властивості нефритованої поливи, яка заявляється Оксиди SiO2 Al2O3 СаО MgO ВаО Na2O K2О Fe2O3 ZnO ZrO2 Властивості: Інтервал випалу, °С Термостійкість, теплозміни -6 -1 ТКЛР, α·10 град ' Блиск, % Білизна, % Масовий вміст оксидів, мас. част. Найбл.аналог замежовий 1 2 46,0-50,0 50,0 52,5 53,0 20,0-22,0 17,0 14,5 14,0 2,50-4,10 4,0 4,30 4,50 0,10-0,50 2,44 2,14 1,94 4,0-6,0 3,85 4,05 4,10 1,60-2,25 1,08 0,88 0,83 0,70-0,95 1,30 1,50 1,75 0,10-0,50 0,93 0,73 0,48 14,0-20,0 11,50 12,0 15,90 1,0-3,70 7,90 7,40 3,50 1200-1300 12 5,0-5,32 65 76-80 1120-1200 13 4,67 64 63 Література: 1. А.С. СССР № 1440902, Б.И. №44, 1988. Комп’ютерна верстка Мацело М. % 3 55,0 12,0 5,0 1,44 4,50 0,43 1,85 0,38 16,0 3,40 1100-1230 1100-1230 1100-1230 14 14 14 4,65 5,11 5,10 62 62 61 64 65 66 замежовий 57,5 9,50 5,20 1,24 4,75 0,18 1,95 0,28 16,50 2,90 1100-1200 13 5,18 65 68 2. А.С. СССР № 1728206, Б.И. №15, 1992. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
