Нагрівач

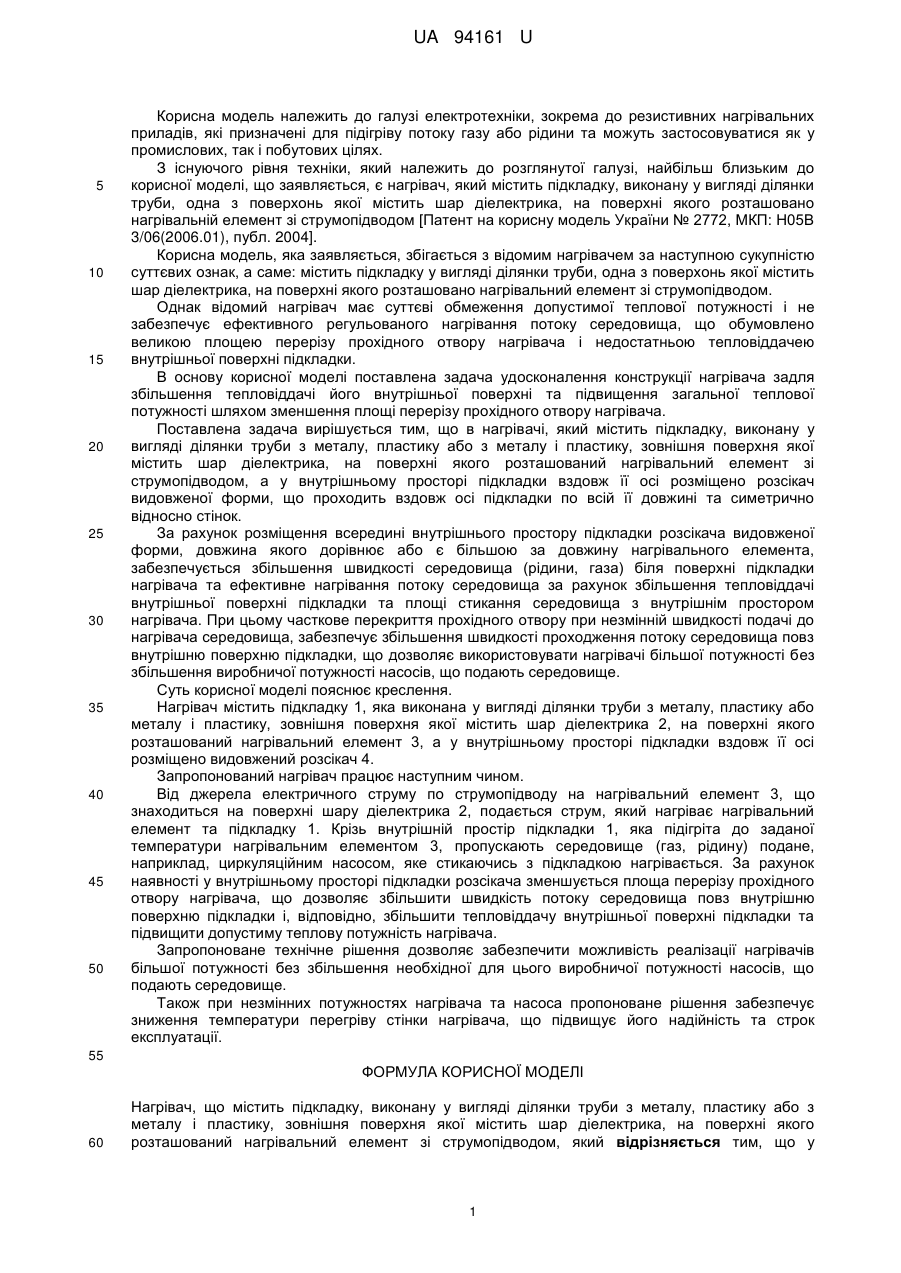

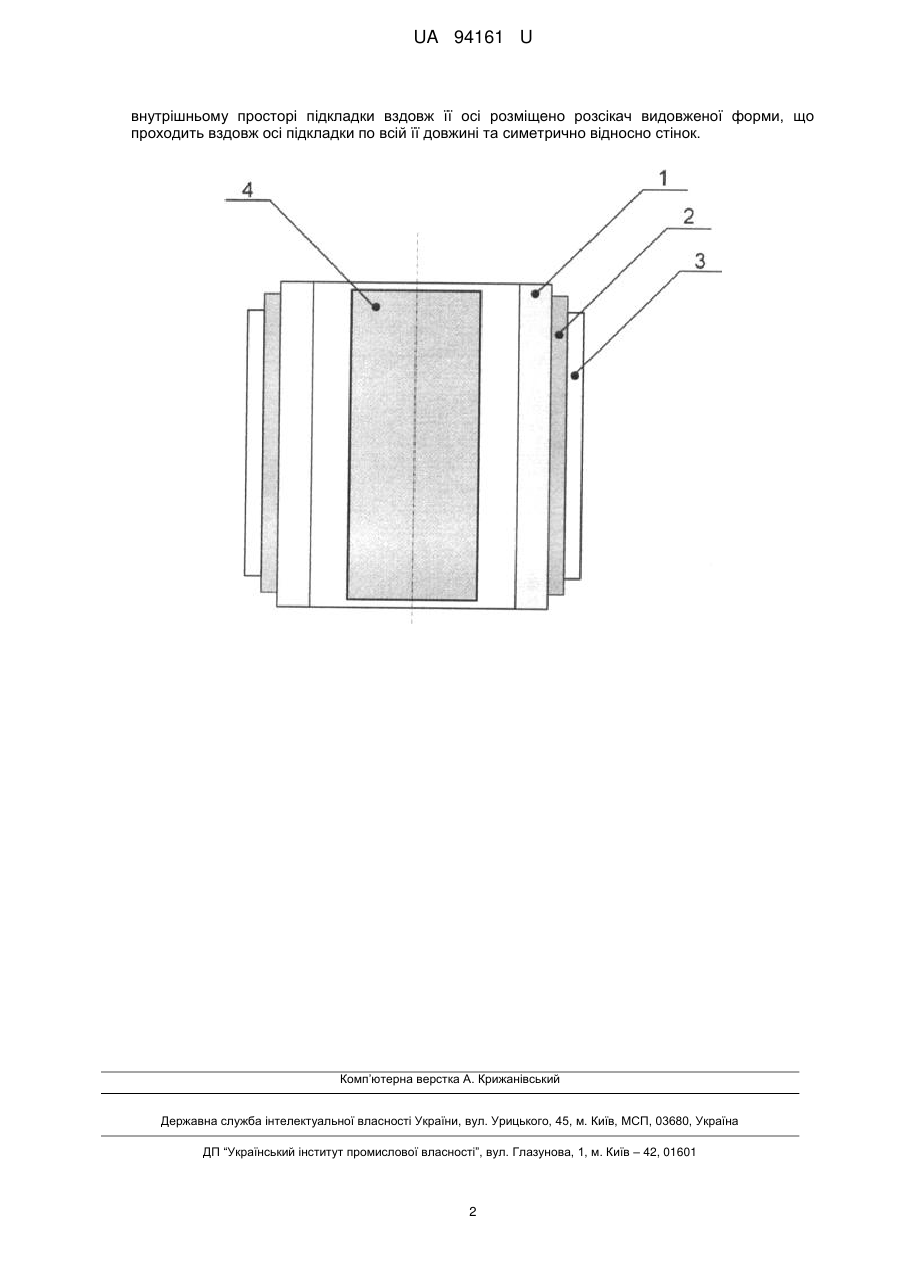

Реферат: UA 94161 U UA 94161 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електротехніки, зокрема до резистивних нагрівальних приладів, які призначені для підігріву потоку газу або рідини та можуть застосовуватися як у промислових, так і побутових цілях. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, що заявляється, є нагрівач, який містить підкладку, виконану у вигляді ділянки труби, одна з поверхонь якої містить шар діелектрика, на поверхні якого розташовано нагрівальній елемент зі струмопідводом [Патент на корисну модель України № 2772, МКП: Н05В 3/06(2006.01), публ. 2004]. Корисна модель, яка заявляється, збігається з відомим нагрівачем за наступною сукупністю суттєвих ознак, а саме: містить підкладку у вигляді ділянки труби, одна з поверхонь якої містить шар діелектрика, на поверхні якого розташовано нагрівальний елемент зі струмопідводом. Однак відомий нагрівач має суттєві обмеження допустимої теплової потужності і не забезпечує ефективного регульованого нагрівання потоку середовища, що обумовлено великою площею перерізу прохідного отвору нагрівача і недостатньою тепловіддачею внутрішньої поверхні підкладки. В основу корисної моделі поставлена задача удосконалення конструкції нагрівача задля збільшення тепловіддачі його внутрішньої поверхні та підвищення загальної теплової потужності шляхом зменшення площі перерізу прохідного отвору нагрівача. Поставлена задача вирішується тим, що в нагрівачі, який містить підкладку, виконану у вигляді ділянки труби з металу, пластику або з металу і пластику, зовнішня поверхня якої містить шар діелектрика, на поверхні якого розташований нагрівальний елемент зі струмопідводом, а у внутрішньому просторі підкладки вздовж її осі розміщено розсікач видовженої форми, що проходить вздовж осі підкладки по всій її довжині та симетрично відносно стінок. За рахунок розміщення всередині внутрішнього простору підкладки розсікача видовженої форми, довжина якого дорівнює або є більшою за довжину нагрівального елемента, забезпечується збільшення швидкості середовища (рідини, газа) біля поверхні підкладки нагрівача та ефективне нагрівання потоку середовища за рахунок збільшення тепловіддачі внутрішньої поверхні підкладки та площі стикання середовища з внутрішнім простором нагрівача. При цьому часткове перекриття прохідного отвору при незмінній швидкості подачі до нагрівача середовища, забезпечує збільшення швидкості проходження потоку середовища повз внутрішню поверхню підкладки, що дозволяє використовувати нагрівачі більшої потужності без збільшення виробничої потужності насосів, що подають середовище. Суть корисної моделі пояснює креслення. Нагрівач містить підкладку 1, яка виконана у вигляді ділянки труби з металу, пластику або металу і пластику, зовнішня поверхня якої містить шар діелектрика 2, на поверхні якого розташований нагрівальний елемент 3, а у внутрішньому просторі підкладки вздовж її осі розміщено видовжений розсікач 4. Запропонований нагрівач працює наступним чином. Від джерела електричного струму по струмопідводу на нагрівальний елемент 3, що знаходиться на поверхні шару діелектрика 2, подається струм, який нагріває нагрівальний елемент та підкладку 1. Крізь внутрішній простір підкладки 1, яка підігріта до заданої температури нагрівальним елементом 3, пропускають середовище (газ, рідину) подане, наприклад, циркуляційним насосом, яке стикаючись з підкладкою нагрівається. За рахунок наявності у внутрішньому просторі підкладки розсікача зменшується площа перерізу прохідного отвору нагрівача, що дозволяє збільшити швидкість потоку середовища повз внутрішню поверхню підкладки і, відповідно, збільшити тепловіддачу внутрішньої поверхні підкладки та підвищити допустиму теплову потужність нагрівача. Запропоноване технічне рішення дозволяє забезпечити можливість реалізації нагрівачів більшої потужності без збільшення необхідної для цього виробничої потужності насосів, що подають середовище. Також при незмінних потужностях нагрівача та насоса пропоноване рішення забезпечує зниження температури перегріву стінки нагрівача, що підвищує його надійність та строк експлуатації. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Нагрівач, що містить підкладку, виконану у вигляді ділянки труби з металу, пластику або з металу і пластику, зовнішня поверхня якої містить шар діелектрика, на поверхні якого розташований нагрівальний елемент зі струмопідводом, який відрізняється тим, що у 1 UA 94161 U внутрішньому просторі підкладки вздовж її осі розміщено розсікач видовженої форми, що проходить вздовж осі підкладки по всій її довжині та симетрично відносно стінок. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
