Пресова частина паперо- та картоноробної машини

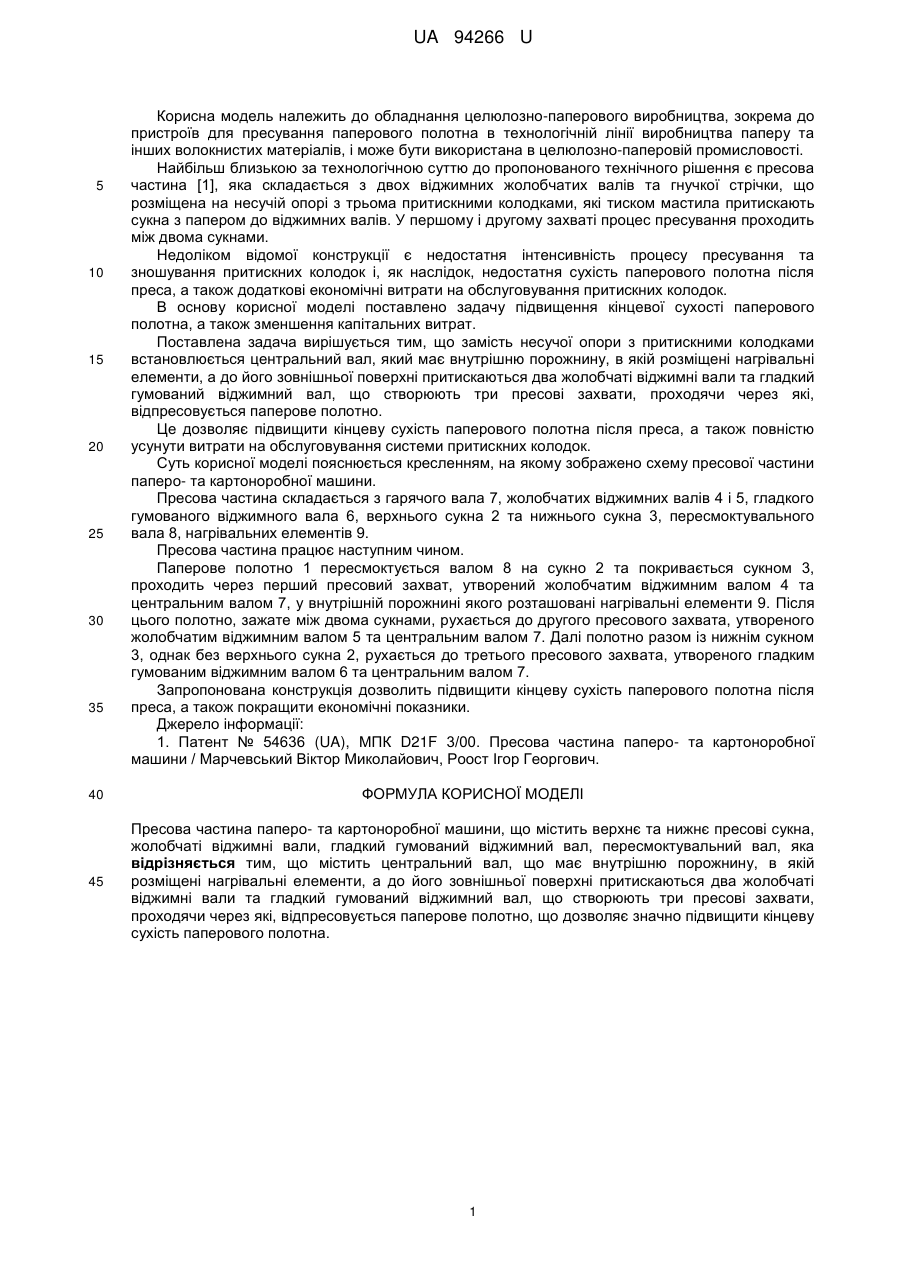

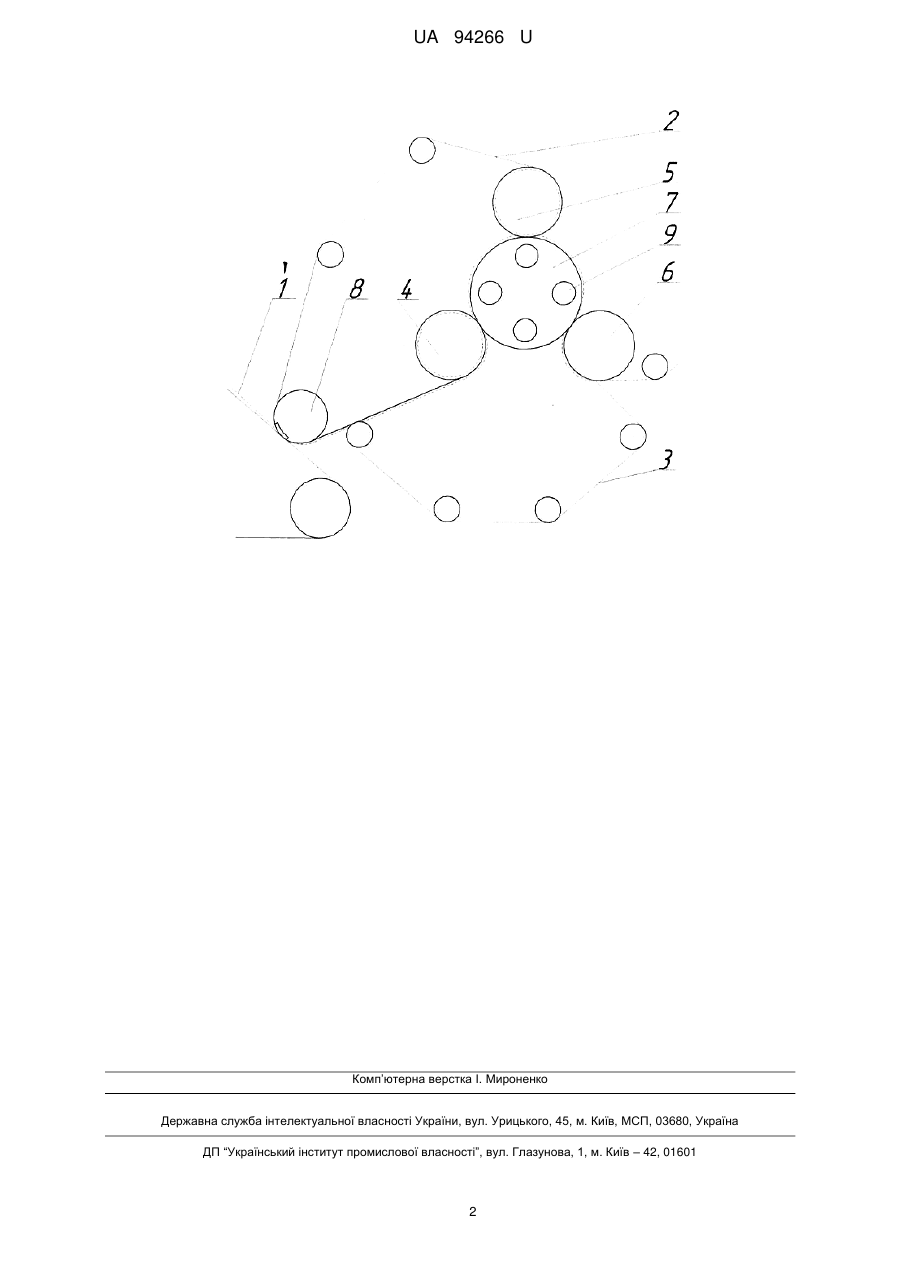

Реферат: Пресова частина паперо- та картоноробної машини містить верхнє та нижнє пресові сукна, центральний вал, жолобчаті віджимні вали, гладкий гумований віджимний вал, пересмоктувальний вал. Центральний вал має внутрішню порожнину, в якій розміщені нагрівальні елементи, а до його зовнішньої поверхні притискаються два жолобчаті віджимні вали та гладкий гумований віджимний вал, що створюють три пресові захвати, проходячи через які, відпресовується паперове полотно. UA 94266 U (54) ПРЕСОВА ЧАСТИНА ПАПЕРО- ТА КАРТОНОРОБНОЇ МАШИНИ UA 94266 U UA 94266 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання целюлозно-паперового виробництва, зокрема до пристроїв для пресування паперового полотна в технологічній лінії виробництва паперу та інших волокнистих матеріалів, і може бути використана в целюлозно-паперовій промисловості. Найбільш близькою за технологічною суттю до пропонованого технічного рішення є пресова частина [1], яка складається з двох віджимних жолобчатих валів та гнучкої стрічки, що розміщена на несучій опорі з трьома притискними колодками, які тиском мастила притискають сукна з папером до віджимних валів. У першому і другому захваті процес пресування проходить між двома сукнами. Недоліком відомої конструкції є недостатня інтенсивність процесу пресування та зношування притискних колодок і, як наслідок, недостатня сухість паперового полотна після преса, а також додаткові економічні витрати на обслуговування притискних колодок. В основу корисної моделі поставлено задачу підвищення кінцевої сухості паперового полотна, а також зменшення капітальних витрат. Поставлена задача вирішується тим, що замість несучої опори з притискними колодками встановлюється центральний вал, який має внутрішню порожнину, в якій розміщені нагрівальні елементи, а до його зовнішньої поверхні притискаються два жолобчаті віджимні вали та гладкий гумований віджимний вал, що створюють три пресові захвати, проходячи через які, відпресовується паперове полотно. Це дозволяє підвищити кінцеву сухість паперового полотна після преса, а також повністю усунути витрати на обслуговування системи притискних колодок. Суть корисної моделі пояснюється кресленням, на якому зображено схему пресової частини паперо- та картоноробної машини. Пресова частина складається з гарячого вала 7, жолобчатих віджимних валів 4 і 5, гладкого гумованого віджимного вала 6, верхнього сукна 2 та нижнього сукна 3, пересмоктувального вала 8, нагрівальних елементів 9. Пресова частина працює наступним чином. Паперове полотно 1 пересмоктується валом 8 на сукно 2 та покривається сукном 3, проходить через перший пресовий захват, утворений жолобчатим віджимним валом 4 та центральним валом 7, у внутрішній порожнині якого розташовані нагрівальні елементи 9. Після цього полотно, зажате між двома сукнами, рухається до другого пресового захвата, утвореного жолобчатим віджимним валом 5 та центральним валом 7. Далі полотно разом із нижнім сукном 3, однак без верхнього сукна 2, рухається до третього пресового захвата, утвореного гладким гумованим віджимним валом 6 та центральним валом 7. Запропонована конструкція дозволить підвищити кінцеву сухість паперового полотна після преса, а також покращити економічні показники. Джерело інформації: 1. Патент № 54636 (UA), МПК D21F 3/00. Пресова частина паперо- та картоноробної машини / Марчевський Віктор Миколайович, Роост Ігор Георгович. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пресова частина паперо- та картоноробної машини, що містить верхнє та нижнє пресові сукна, жолобчаті віджимні вали, гладкий гумований віджимний вал, пересмоктувальний вал, яка відрізняється тим, що містить центральний вал, що має внутрішню порожнину, в якій розміщені нагрівальні елементи, а до його зовнішньої поверхні притискаються два жолобчаті віджимні вали та гладкий гумований віджимний вал, що створюють три пресові захвати, проходячи через які, відпресовується паперове полотно, що дозволяє значно підвищити кінцеву сухість паперового полотна. 1 UA 94266 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
