Металеве рамне податливе кріплення

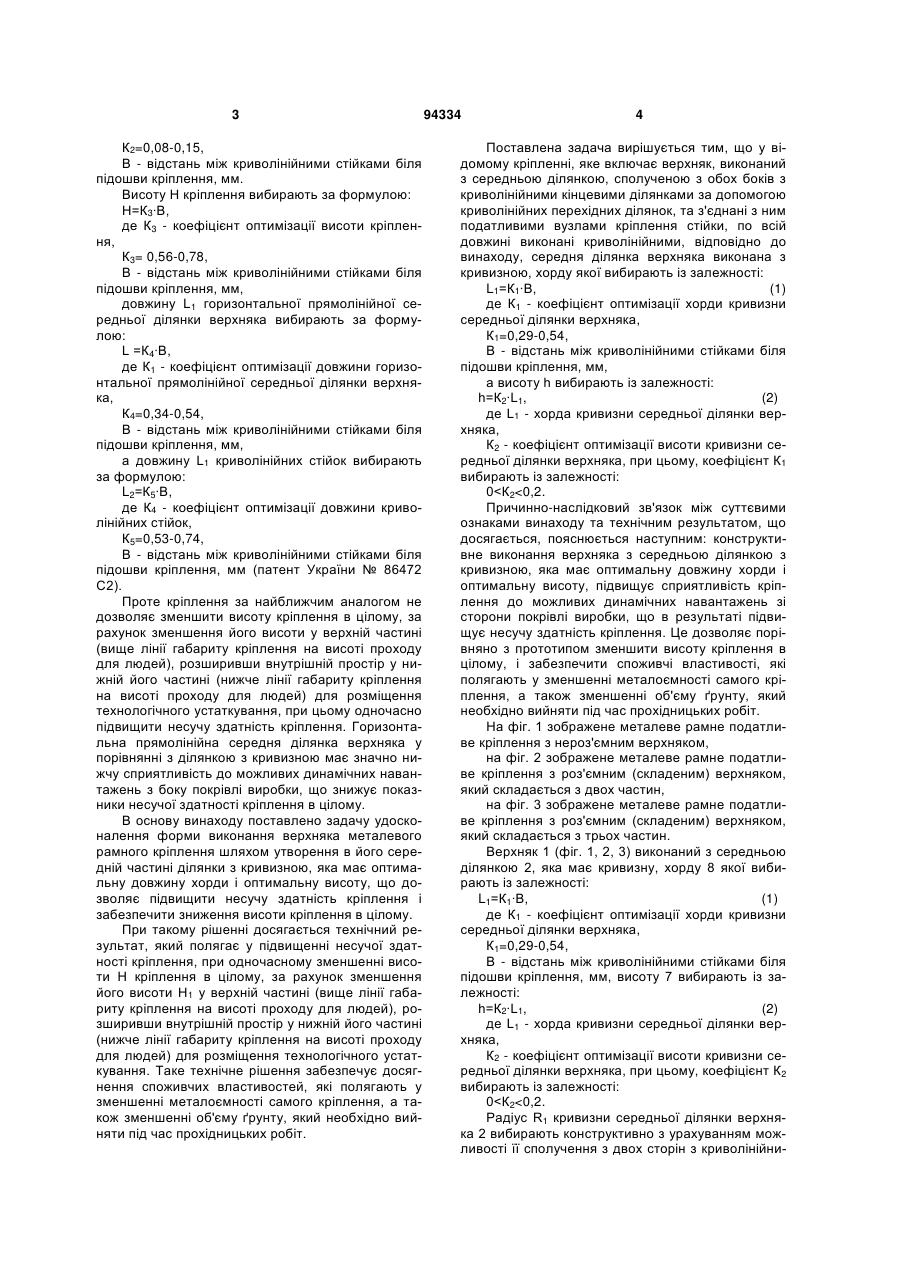

Металеве рамне податливе кріплення, що містить верхняк, виконаний з середньою ділянкою, сполученою з обох боків з криволінійними кінце C2 1 3 К2=0,08-0,15, В - відстань між криволінійними стійками біля підошви кріплення, мм. Висоту Н кріплення вибирають за формулою: Н=К3·В, де К3 - коефіцієнт оптимізації висоти кріплення, К3= 0,56-0,78, В - відстань між криволінійними стійками біля підошви кріплення, мм, довжину L1 горизонтальної прямолінійної середньої ділянки верхняка вибирають за формулою: L =К4·В, де К1 - коефіцієнт оптимізації довжини горизонтальної прямолінійної середньої ділянки верхняка, К4=0,34-0,54, В - відстань між криволінійними стійками біля підошви кріплення, мм, а довжину L1 криволінійних стійок вибирають за формулою: L2=К5·В, де К4 - коефіцієнт оптимізації довжини криволінійних стійок, К5=0,53-0,74, В - відстань між криволінійними стійками біля підошви кріплення, мм (патент України № 86472 С2). Проте кріплення за найближчим аналогом не дозволяє зменшити висоту кріплення в цілому, за рахунок зменшення його висоти у верхній частині (вище лінії габариту кріплення на висоті проходу для людей), розширивши внутрішній простір у нижній його частині (нижче лінії габариту кріплення на висоті проходу для людей) для розміщення технологічного устаткування, при цьому одночасно підвищити несучу здатність кріплення. Горизонтальна прямолінійна середня ділянка верхняка у порівнянні з ділянкою з кривизною має значно нижчу сприятливість до можливих динамічних навантажень з боку покрівлі виробки, що знижує показники несучої здатності кріплення в цілому. В основу винаходу поставлено задачу удосконалення форми виконання верхняка металевого рамного кріплення шляхом утворення в його середній частині ділянки з кривизною, яка має оптимальну довжину хорди і оптимальну висоту, що дозволяє підвищити несучу здатність кріплення і забезпечити зниження висоти кріплення в цілому. При такому рішенні досягається технічний результат, який полягає у підвищенні несучої здатності кріплення, при одночасному зменшенні висоти Н кріплення в цілому, за рахунок зменшення його висоти Н1 у верхній частині (вище лінії габариту кріплення на висоті проходу для людей), розширивши внутрішній простір у нижній його частині (нижче лінії габариту кріплення на висоті проходу для людей) для розміщення технологічного устаткування. Таке технічне рішення забезпечує досягнення споживчих властивостей, які полягають у зменшенні металоємності самого кріплення, а також зменшенні об'єму ґрунту, який необхідно вийняти під час прохідницьких робіт. 94334 4 Поставлена задача вирішується тим, що у відомому кріпленні, яке включає верхняк, виконаний з середньою ділянкою, сполученою з обох боків з криволінійними кінцевими ділянками за допомогою криволінійних перехідних ділянок, та з'єднані з ним податливими вузлами кріплення стійки, по всій довжині виконані криволінійними, відповідно до винаходу, середня ділянка верхняка виконана з кривизною, хорду якої вибирають із залежності: L1=К1·B, (1) де К1 - коефіцієнт оптимізації хорди кривизни середньої ділянки верхняка, К1=0,29-0,54, В - відстань між криволінійними стійками біля підошви кріплення, мм, а висоту h вибирають із залежності: h=К2·L1, (2) де L1 - хорда кривизни середньої ділянки верхняка, К2 - коефіцієнт оптимізації висоти кривизни середньої ділянки верхняка, при цьому, коефіцієнт К1 вибирають із залежності: 0
