Механізм відтяжки полотна круглов’язальної машини

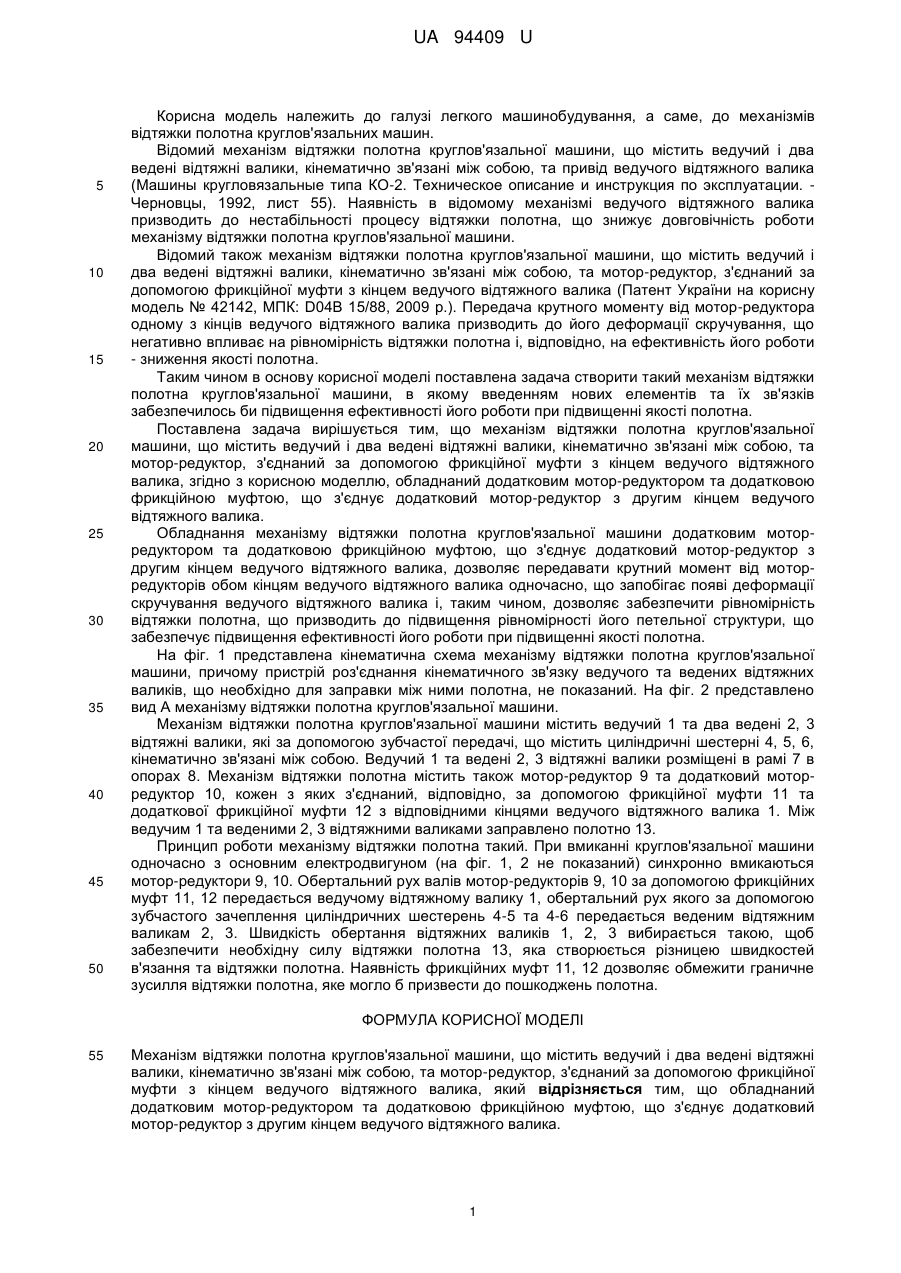

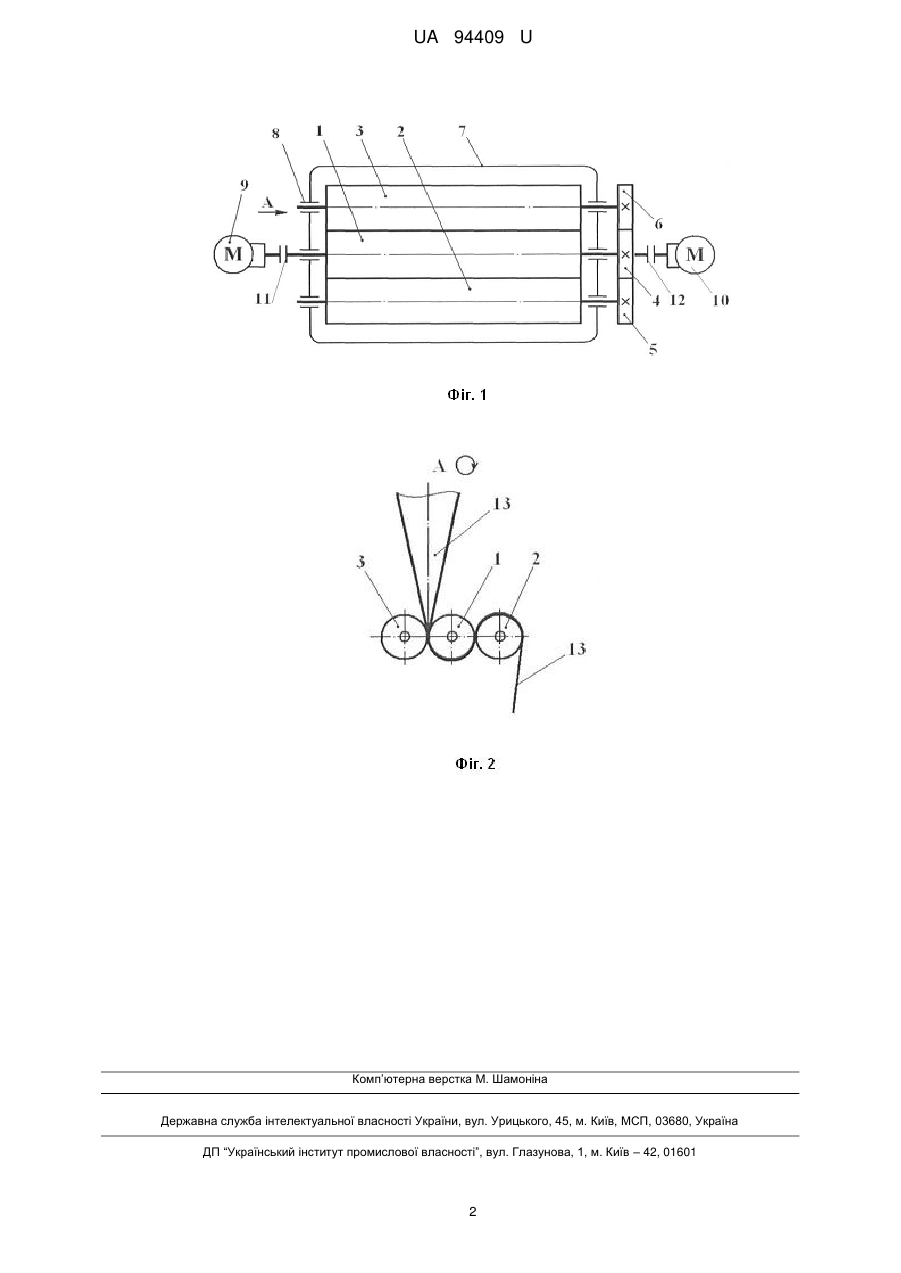

Реферат: UA 94409 U UA 94409 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме, до механізмів відтяжки полотна круглов'язальних машин. Відомий механізм відтяжки полотна круглов'язальної машини, що містить ведучий і два ведені відтяжні валики, кінематично зв'язані між собою, та привід ведучого відтяжного валика (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. Черновцы, 1992, лист 55). Наявність в відомому механізмі ведучого відтяжного валика призводить до нестабільності процесу відтяжки полотна, що знижує довговічність роботи механізму відтяжки полотна круглов'язальної машини. Відомий також механізм відтяжки полотна круглов'язальної машини, що містить ведучий і два ведені відтяжні валики, кінематично зв'язані між собою, та мотор-редуктор, з'єднаний за допомогою фрикційної муфти з кінцем ведучого відтяжного валика (Патент України на корисну модель № 42142, МПК: D04В 15/88, 2009 p.). Передача крутного моменту від мотор-редуктора одному з кінців ведучого відтяжного валика призводить до його деформації скручування, що негативно впливає на рівномірність відтяжки полотна і, відповідно, на ефективність його роботи - зниження якості полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтяжки полотна круглов'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення ефективності його роботи при підвищенні якості полотна. Поставлена задача вирішується тим, що механізм відтяжки полотна круглов'язальної машини, що містить ведучий і два ведені відтяжні валики, кінематично зв'язані між собою, та мотор-редуктор, з'єднаний за допомогою фрикційної муфти з кінцем ведучого відтяжного валика, згідно з корисною моделлю, обладнаний додатковим мотор-редуктором та додатковою фрикційною муфтою, що з'єднує додатковий мотор-редуктор з другим кінцем ведучого відтяжного валика. Обладнання механізму відтяжки полотна круглов'язальної машини додатковим моторредуктором та додатковою фрикційною муфтою, що з'єднує додатковий мотор-редуктор з другим кінцем ведучого відтяжного валика, дозволяє передавати крутний момент від моторредукторів обом кінцям ведучого відтяжного валика одночасно, що запобігає появі деформації скручування ведучого відтяжного валика і, таким чином, дозволяє забезпечити рівномірність відтяжки полотна, що призводить до підвищення рівномірності його петельної структури, що забезпечує підвищення ефективності його роботи при підвищенні якості полотна. На фіг. 1 представлена кінематична схема механізму відтяжки полотна круглов'язальної машини, причому пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки між ними полотна, не показаний. На фіг. 2 представлено вид А механізму відтяжки полотна круглов'язальної машини. Механізм відтяжки полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7 в опорах 8. Механізм відтяжки полотна містить також мотор-редуктор 9 та додатковий моторредуктор 10, кожен з яких з'єднаний, відповідно, за допомогою фрикційної муфти 11 та додаткової фрикційної муфти 12 з відповідними кінцями ведучого відтяжного валика 1. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 13. Принцип роботи механізму відтяжки полотна такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на фіг. 1, 2 не показаний) синхронно вмикаються мотор-редуктори 9, 10. Обертальний рух валів мотор-редукторів 9, 10 за допомогою фрикційних муфт 11, 12 передається ведучому відтяжному валику 1, обертальний рух якого за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 передається веденим відтяжним валикам 2, 3. Швидкість обертання відтяжних валиків 1, 2, 3 вибирається такою, щоб забезпечити необхідну силу відтяжки полотна 13, яка створюється різницею швидкостей в'язання та відтяжки полотна. Наявність фрикційних муфт 11, 12 дозволяє обмежити граничне зусилля відтяжки полотна, яке могло б призвести до пошкоджень полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізм відтяжки полотна круглов'язальної машини, що містить ведучий і два ведені відтяжні валики, кінематично зв'язані між собою, та мотор-редуктор, з'єднаний за допомогою фрикційної муфти з кінцем ведучого відтяжного валика, який відрізняється тим, що обладнаний додатковим мотор-редуктором та додатковою фрикційною муфтою, що з'єднує додатковий мотор-редуктор з другим кінцем ведучого відтяжного валика. 1 UA 94409 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
