Зубчаста передача

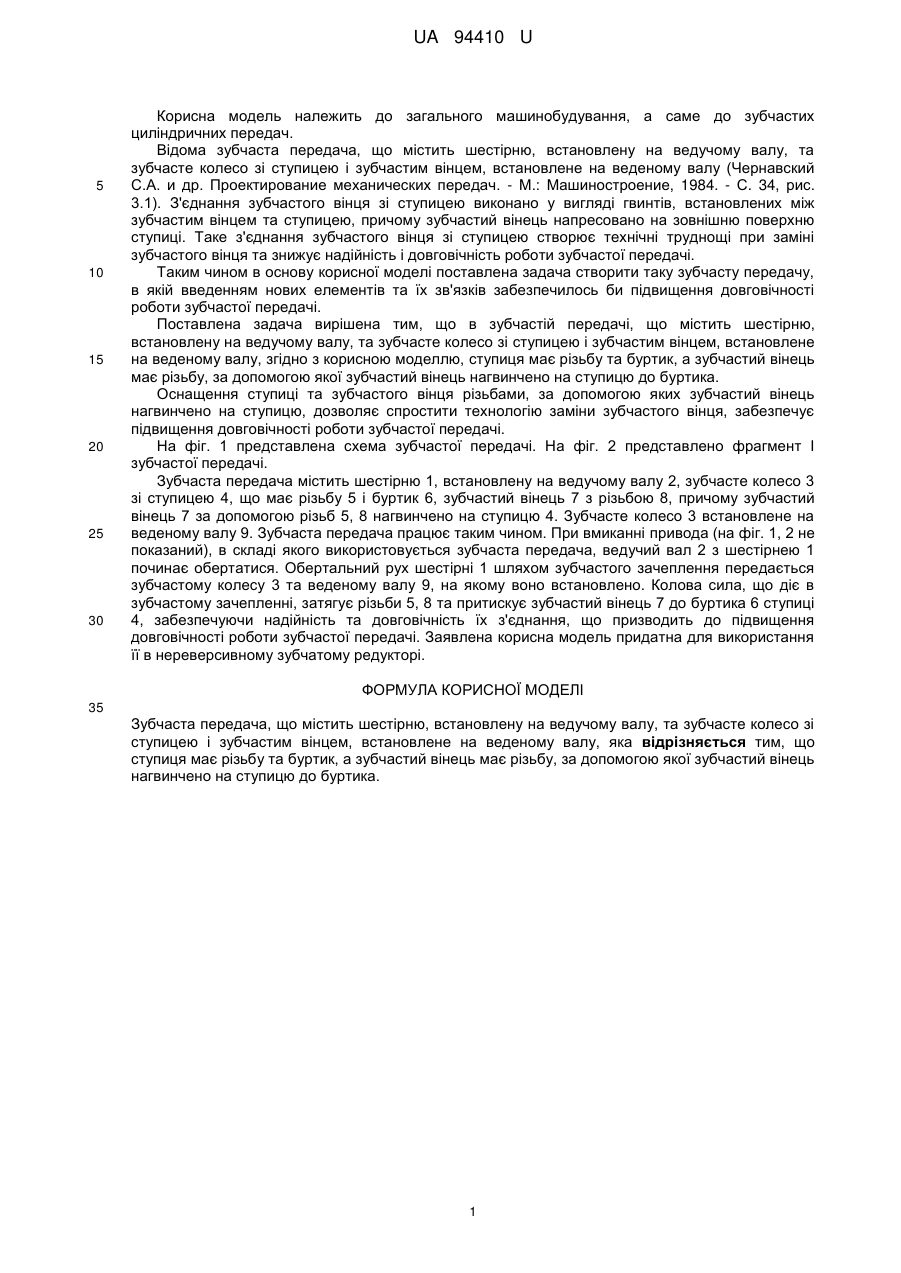

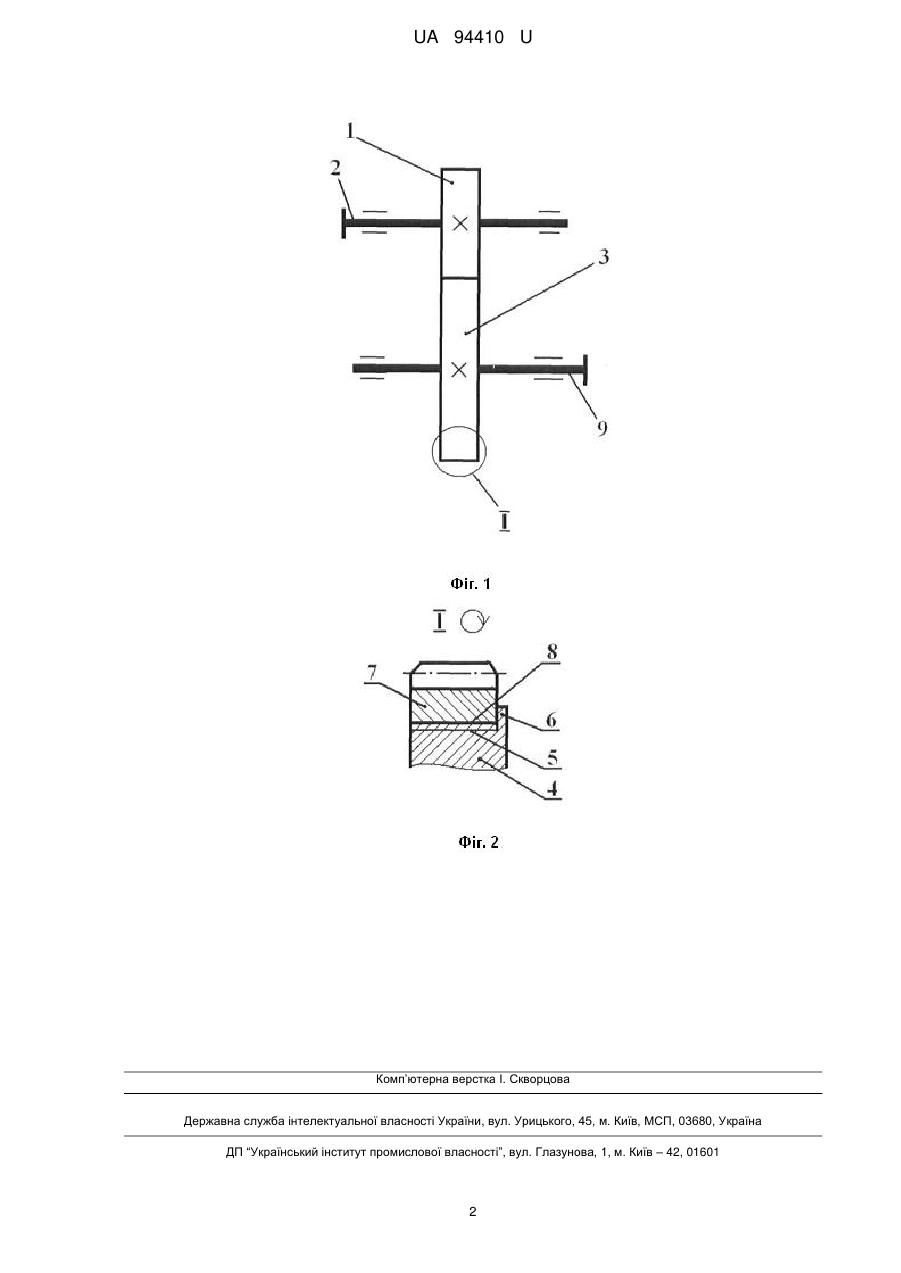

Реферат: UA 94410 U UA 94410 U 5 10 15 20 25 30 Корисна модель належить до загального машинобудування, а саме до зубчастих циліндричних передач. Відома зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу (Чернавский С.А. и др. Проектирование механических передач. - М.: Машиностроение, 1984. - С. 34, рис. 3.1). З'єднання зубчастого вінця зі ступицею виконано у вигляді гвинтів, встановлених між зубчастим вінцем та ступицею, причому зубчастий вінець напресовано на зовнішню поверхню ступиці. Таке з'єднання зубчастого вінця зі ступицею створює технічні труднощі при заміні зубчастого вінця та знижує надійність і довговічність роботи зубчастої передачі. Таким чином в основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішена тим, що в зубчастій передачі, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, згідно з корисною моделлю, ступиця має різьбу та буртик, а зубчастий вінець має різьбу, за допомогою якої зубчастий вінець нагвинчено на ступицю до буртика. Оснащення ступиці та зубчастого вінця різьбами, за допомогою яких зубчастий вінець нагвинчено на ступицю, дозволяє спростити технологію заміни зубчастого вінця, забезпечує підвищення довговічності роботи зубчастої передачі. На фіг. 1 представлена схема зубчастої передачі. На фіг. 2 представлено фрагмент І зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2, зубчасте колесо 3 зі ступицею 4, що має різьбу 5 і буртик 6, зубчастий вінець 7 з різьбою 8, причому зубчастий вінець 7 за допомогою різьб 5, 8 нагвинчено на ступицю 4. Зубчасте колесо 3 встановлене на веденому валу 9. Зубчаста передача працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується зубчаста передача, ведучий вал 2 з шестірнею 1 починає обертатися. Обертальний рух шестірні 1 шляхом зубчастого зачеплення передається зубчастому колесу 3 та веденому валу 9, на якому воно встановлено. Колова сила, що діє в зубчастому зачепленні, затягує різьби 5, 8 та притискує зубчастий вінець 7 до буртика 6 ступиці 4, забезпечуючи надійність та довговічність їх з'єднання, що призводить до підвищення довговічності роботи зубчастої передачі. Заявлена корисна модель придатна для використання її в нереверсивному зубчатому редукторі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Зубчаста передача, що містить шестірню, встановлену на ведучому валу, та зубчасте колесо зі ступицею і зубчастим вінцем, встановлене на веденому валу, яка відрізняється тим, що ступиця має різьбу та буртик, а зубчастий вінець має різьбу, за допомогою якої зубчастий вінець нагвинчено на ступицю до буртика. 1 UA 94410 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
