Пристрій для очищення та вимірювання опору емальованого дроту

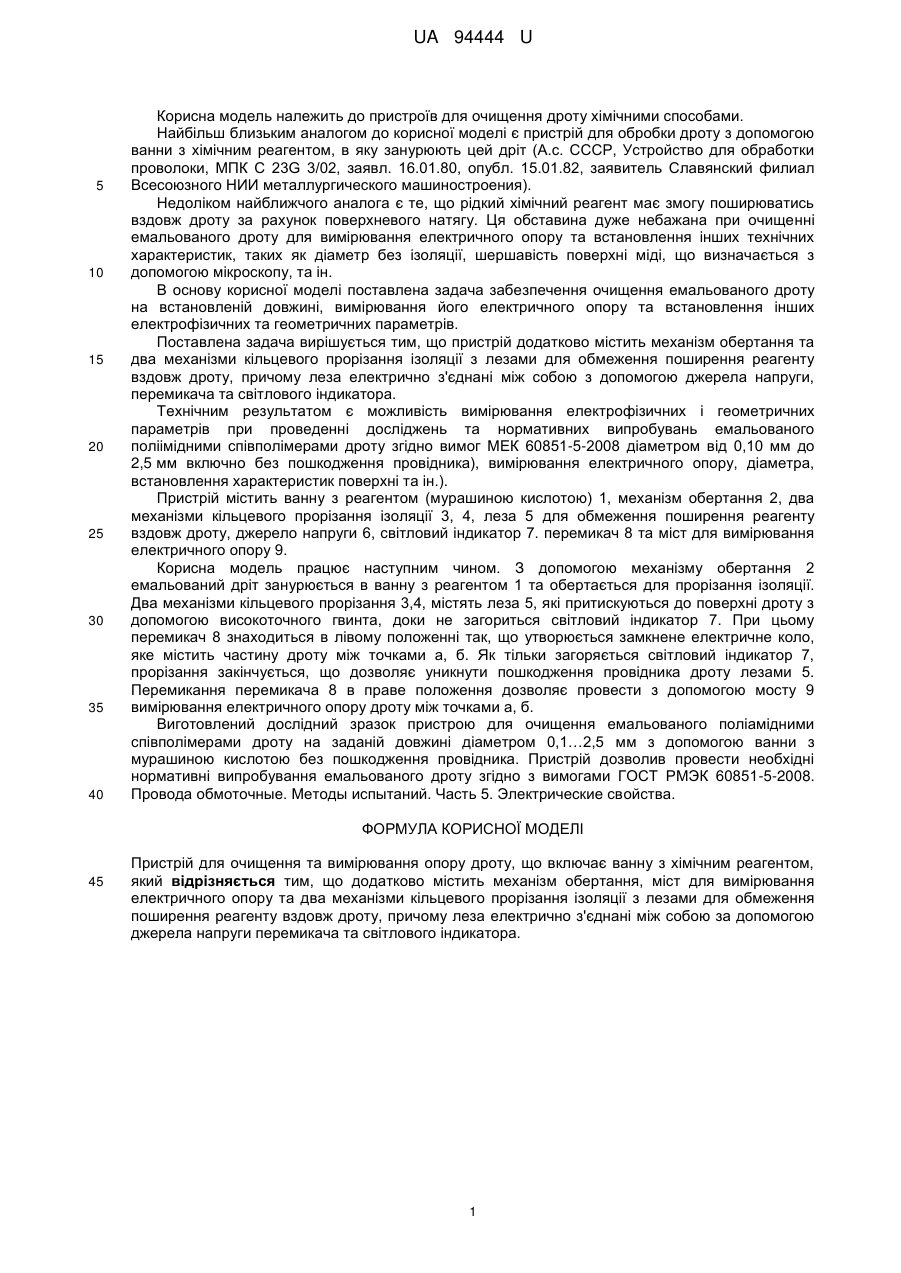

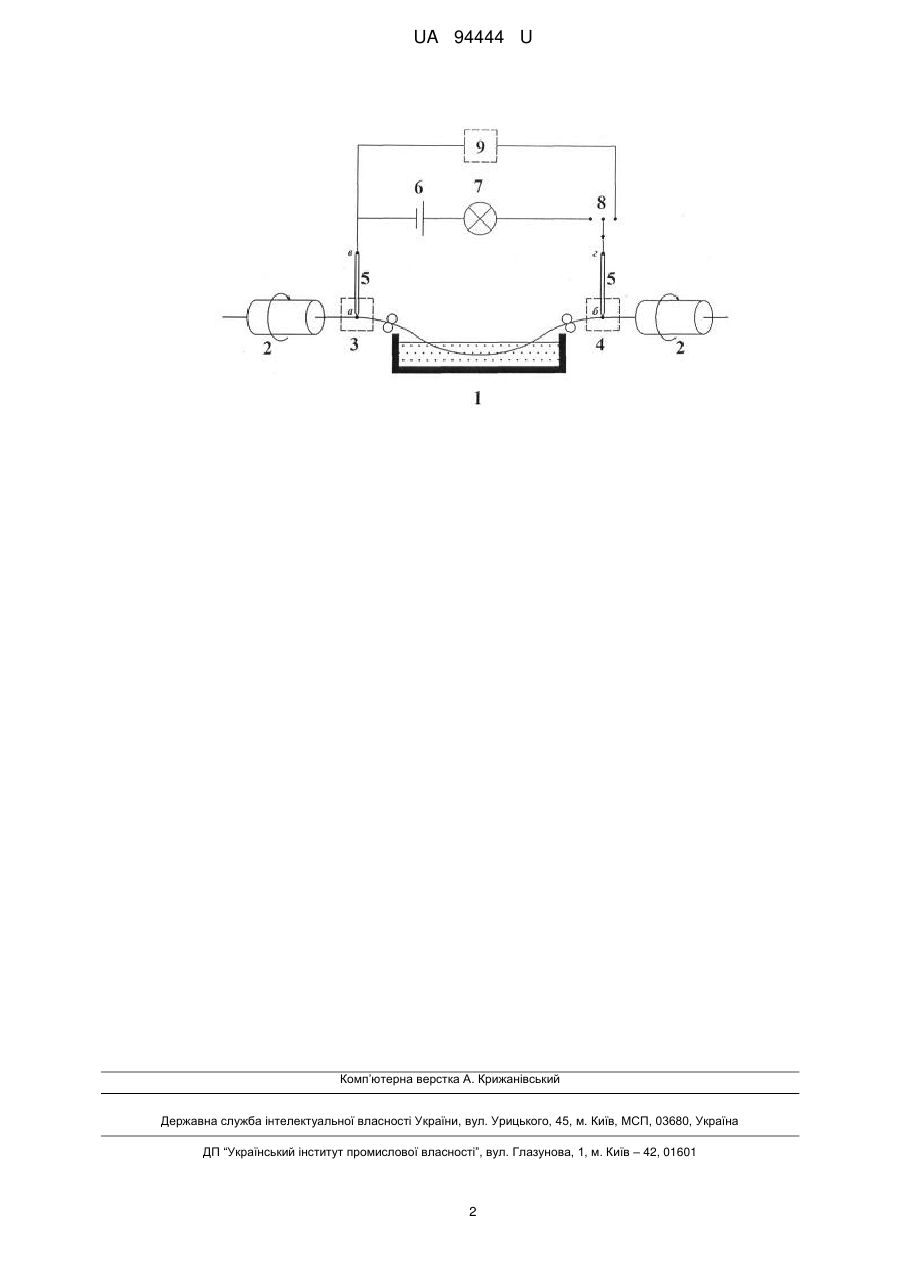

Реферат: Пристрій для очищення та вимірювання опору дроту включає ванну з хімічним реагентом. Додатково містить механізм обертання, міст для вимірювання електричного опору та два механізми кільцевого прорізання ізоляції з лезами для обмеження поширення реагенту вздовж дроту. Леза електрично з'єднані між собою за допомогою джерела напруги перемикача та світлового індикатора. UA 94444 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ ТА ВИМІРЮВАННЯ ОПОРУ ЕМАЛЬОВАНОГО ДРОТУ UA 94444 U UA 94444 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для очищення дроту хімічними способами. Найбільш близьким аналогом до корисної моделі є пристрій для обробки дроту з допомогою ванни з хімічним реагентом, в яку занурюють цей дріт (А.с. СССР, Устройство для обработки проволоки, МПК С 23G 3/02, заявл. 16.01.80, опубл. 15.01.82, заявитель Славянский филиал Всесоюзного НИИ металлургического машиностроения). Недоліком найближчого аналога є те, що рідкий хімічний реагент має змогу поширюватись вздовж дроту за рахунок поверхневого натягу. Ця обставина дуже небажана при очищенні емальованого дроту для вимірювання електричного опору та встановлення інших технічних характеристик, таких як діаметр без ізоляції, шершавість поверхні міді, що визначається з допомогою мікроскопу, та ін. В основу корисної моделі поставлена задача забезпечення очищення емальованого дроту на встановленій довжині, вимірювання його електричного опору та встановлення інших електрофізичних та геометричних параметрів. Поставлена задача вирішується тим, що пристрій додатково містить механізм обертання та два механізми кільцевого прорізання ізоляції з лезами для обмеження поширення реагенту вздовж дроту, причому леза електрично з'єднані між собою з допомогою джерела напруги, перемикача та світлового індикатора. Технічним результатом є можливість вимірювання електрофізичних і геометричних параметрів при проведенні досліджень та нормативних випробувань емальованого поліімідними співполімерами дроту згідно вимог МЕК 60851-5-2008 діаметром від 0,10 мм до 2,5 мм включно без пошкодження провідника), вимірювання електричного опору, діаметра, встановлення характеристик поверхні та ін.). Пристрій містить ванну з реагентом (мурашиною кислотою) 1, механізм обертання 2, два механізми кільцевого прорізання ізоляції 3, 4, леза 5 для обмеження поширення реагенту вздовж дроту, джерело напруги 6, світловий індикатор 7. перемикач 8 та міст для вимірювання електричного опору 9. Корисна модель працює наступним чином. З допомогою механізму обертання 2 емальований дріт занурюється в ванну з реагентом 1 та обертається для прорізання ізоляції. Два механізми кільцевого прорізання 3,4, містять леза 5, які притискуються до поверхні дроту з допомогою високоточного гвинта, доки не загориться світловий індикатор 7. При цьому перемикач 8 знаходиться в лівому положенні так, що утворюється замкнене електричне коло, яке містить частину дроту між точками а, б. Як тільки загоряється світловий індикатор 7, прорізання закінчується, що дозволяє уникнути пошкодження провідника дроту лезами 5. Перемикання перемикача 8 в праве положення дозволяє провести з допомогою мосту 9 вимірювання електричного опору дроту між точками а, б. Виготовлений дослідний зразок пристрою для очищення емальованого поліамідними співполімерами дроту на заданій довжині діаметром 0,1…2,5 мм з допомогою ванни з мурашиною кислотою без пошкодження провідника. Пристрій дозволив провести необхідні нормативні випробування емальованого дроту згідно з вимогами ГОСТ РМЭК 60851-5-2008. Провода обмоточные. Методы испытаний. Часть 5. Электрические свойства. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для очищення та вимірювання опору дроту, що включає ванну з хімічним реагентом, який відрізняється тим, що додатково містить механізм обертання, міст для вимірювання електричного опору та два механізми кільцевого прорізання ізоляції з лезами для обмеження поширення реагенту вздовж дроту, причому леза електрично з'єднані між собою за допомогою джерела напруги перемикача та світлового індикатора. 1 UA 94444 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
