Пристрій для очищення зварювального дроту

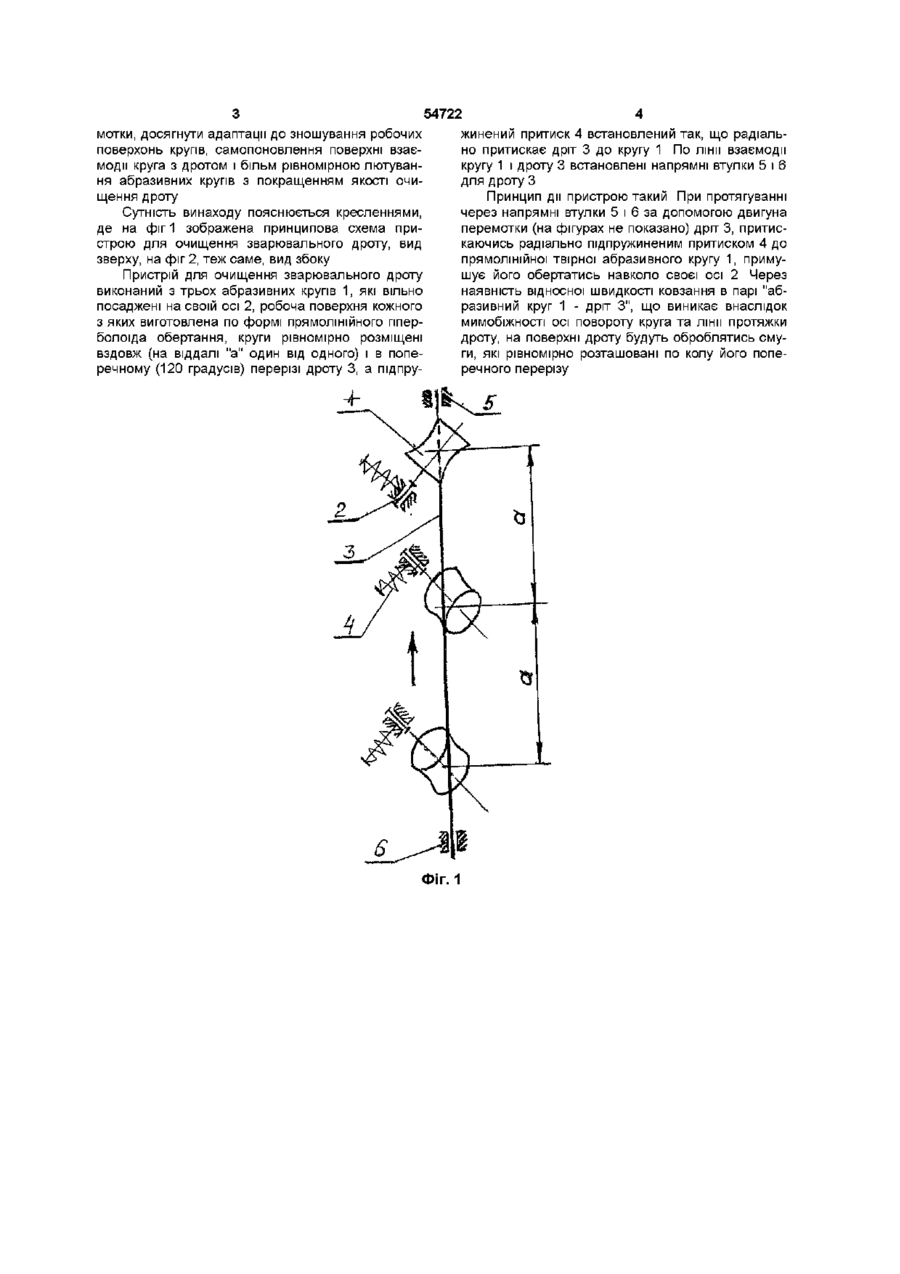

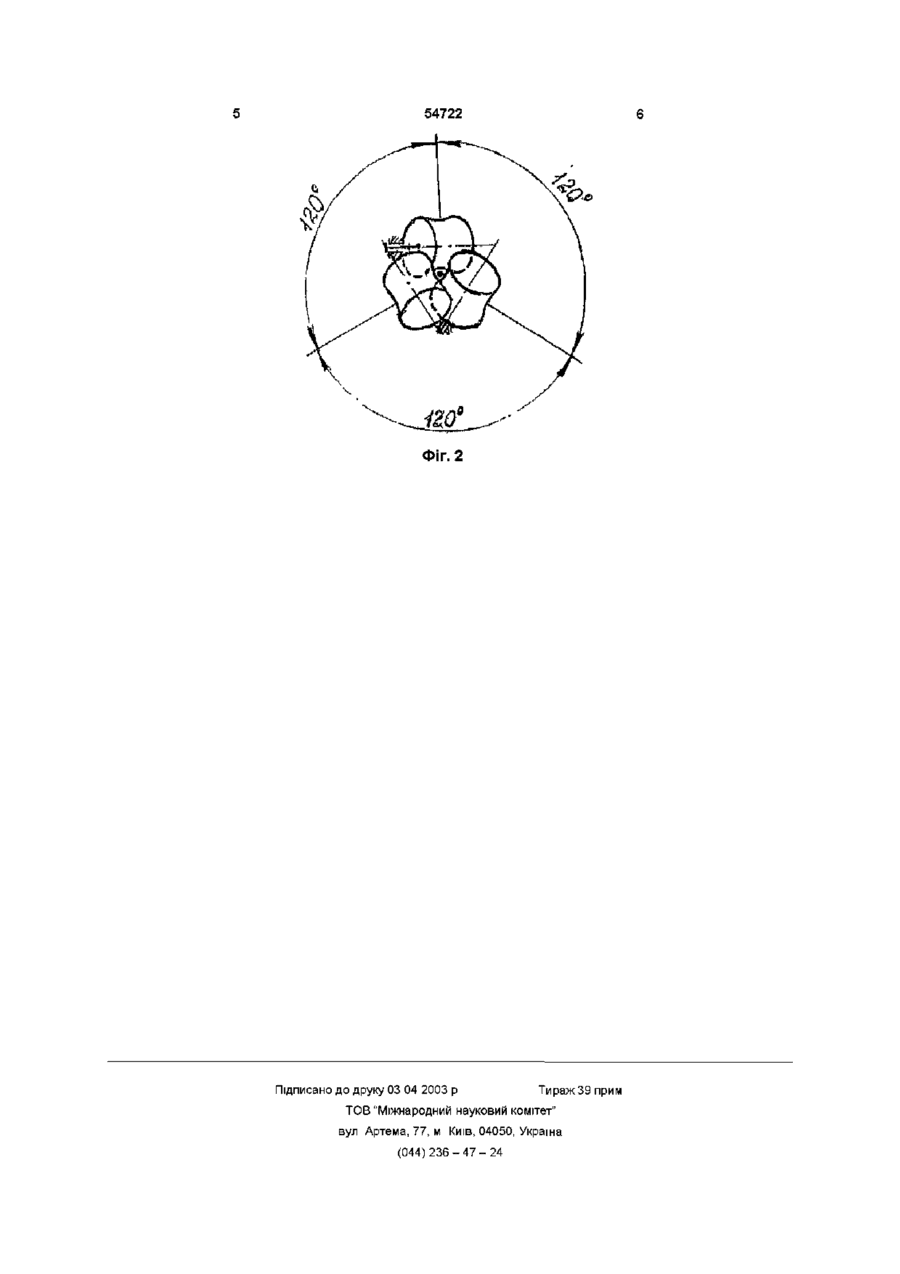

Пристрій для очистки зварювального дроту, що включає підпружинений притискач, абразивні круги, які встановлені між двома напрямними вту лками та барабанами змотування-розмотування, який відрізняється тим, що абразивні круги рівномірно розташовані вздовж і в поперечному перерізі дроту, кожний з кругів вільно посаджений на свою вісь та виконаний у вигляді гіперболоїда обертання з прямолінійними твірними з можливістю взаємодії по них дроту, а підпружинений притискач встановлений з можливістю радіального притискування дроту до абразивного круга Винахід відноситься до машинобудування, а саме до засобів механізації підготовчих робіт при зварюванні з використанням дроту Відомий пристрій для очищення зварювального дроту абразивним інструментом, що встановлений між двома направляючими втулками та барабанами змотування-розмотування дроту (авторське свідоцтво СРСР № 1090464, кп В 08В 9/02, 1984) Негативною ознакою даного пристрою є принцип взаємодії інструменту з дротом однією і тою ж частиною поверхні, що при водить до односторонньої обробки дроту, порушення стабільності процесу очищення по мірі зношування, нерівномірне зношування інструменту та додаткові витрати часу на зміну поверхонь або його заміну Крім того, для обертання інструменту та перемотування дроту потрібні окремі приводні двигуни залишкові деформації, а наявність додаткового двигуна для обертання крайніх кругів веде до збільшення матеріало-та енергоспоживання В основу винаходу поставлена задача вдосконалення конструкції пристрою для очищення зварювального дроту шляхом підбору форми робочих поверхонь кругів та орієнтації їх осей обертання в просторі та забезпечення взаємодії інструменту з дротом всією неторцевою поверхнею так, щоби в поперечному пер різі дроту утворювалось декілька зон обробки, що дозволяє забезпечити систематичне самопоновлення робочої поверхні інструменту, покращення якості очищення дроту, уникнення перегину дроту та зменшення КІЛЬКОСТІ приводних двигунів Поставлена задача вирішується тим, що абразивні круги рівномірно розташовані вздовж дроту та його поперечного перерізу Кожний з кругів посаджений вільно па осі та виконаний у вигляді гіперболоїда обертання з прямолінійними твірними, по яких взаємодіє дріт, а підпружинений притиск встановлений з можливістю радіального притискування дроту до абразивного круга Рівномірне розташування кругів вздовж та в поперечному перерізі дроту сформує декілька смуг його очищення, виконання робочих кругів у вигляді прямолінійного гіперболоїда обертання забезпечить торкання дроту на більшій довжині по прямій лінії зі зменшенням питомого тиску та залишкових деформацій, вільна установка кругів на осі та підтискування дроту пружиною в радіальному напрямку дозволить провертати диски за допомогою дроту, який протягується від приводу вузла пере Найбільш близьким технічним рішенням, вибраним в якості прототипу, є пристрій для очищення дроту, в якому дріт протягується через аксіальні канавки абразивних кругів, крайні з яких повертаються примусово від автономного двигуна, притискаючись як за рахунок пружної неузгодженості обертання з додатковими, вільно посадженими на осі кругами, так і за рахунок перегину дроту (авторське свідоцтво СРСР № 285535, кл В24 В 5/38, 1970) В цьому пристрої збільшення ДОВГОВІЧНОСТІ абразивного інструменту досягається за рахунок перекладання дроту в іншу канавку Однак, це також вимагає додаткових витрат часу, очищення буде нерівномірним у випадку пружної неузгодженості, воно відбудеться на невеликій довжині по одній смужці, перегин дроту викликає значні його ю мотки, досягнути адаптації до зношування робочих поверхонь кругів, самопоновлення поверхні взаємодії круга з дротом і більм рівномірною лютування абразивних кругів з покращенням якості очищення дроту Сутність винаходу пояснюється кресленнями, де на фіг 1 зображена принципова схема пристрою для очищення зварювального дроту, вид зверху, на фіг 2, теж саме, вид збоку Пристрій для очищення зварювального дроту виконаний з трьох абразивних кругів 1, які вільно посаджені на своїй осі 2, робоча поверхня кожного з яких виготовлена по формі прямолінійного гіперболоїда обертання, круги рівномірно розміщені вздовж (на віддалі "а" один від одного) і в поперечному (120 градусів) перерізі дроту 3, а підпру 54722 жинений притиск 4 встановлений так, що радіально притискає дріт 3 до кругу 1 По лінії взаємодії кругу 1 і дроту 3 встановлені напрямні втулки 5 і 6 для дроту З Принцип дії пристрою такий При протягуванні через напрямні втулки 5 і 6 за допомогою двигуна перемотки (на фігурах не показано) дріт 3, притискаючись радіально підпружиненим притиском 4 до прямолінійної твірної абразивного кругу 1, примушує його обертатись навколо своєї осі 2 Через наявність відносної швидкості ковзання в парі "абразивний круг 1 - дріт 3", що виникає внаслідок мимобіжності осі повороту круга та лінії протяжки дроту, на поверхні дроту будуть оброблятись смуги, які рівномірно розташовані по колу його поперечного перерізу ФІГ. 1 54722 Фіг. 2 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
