Пристрій для покривання різних типів виробів

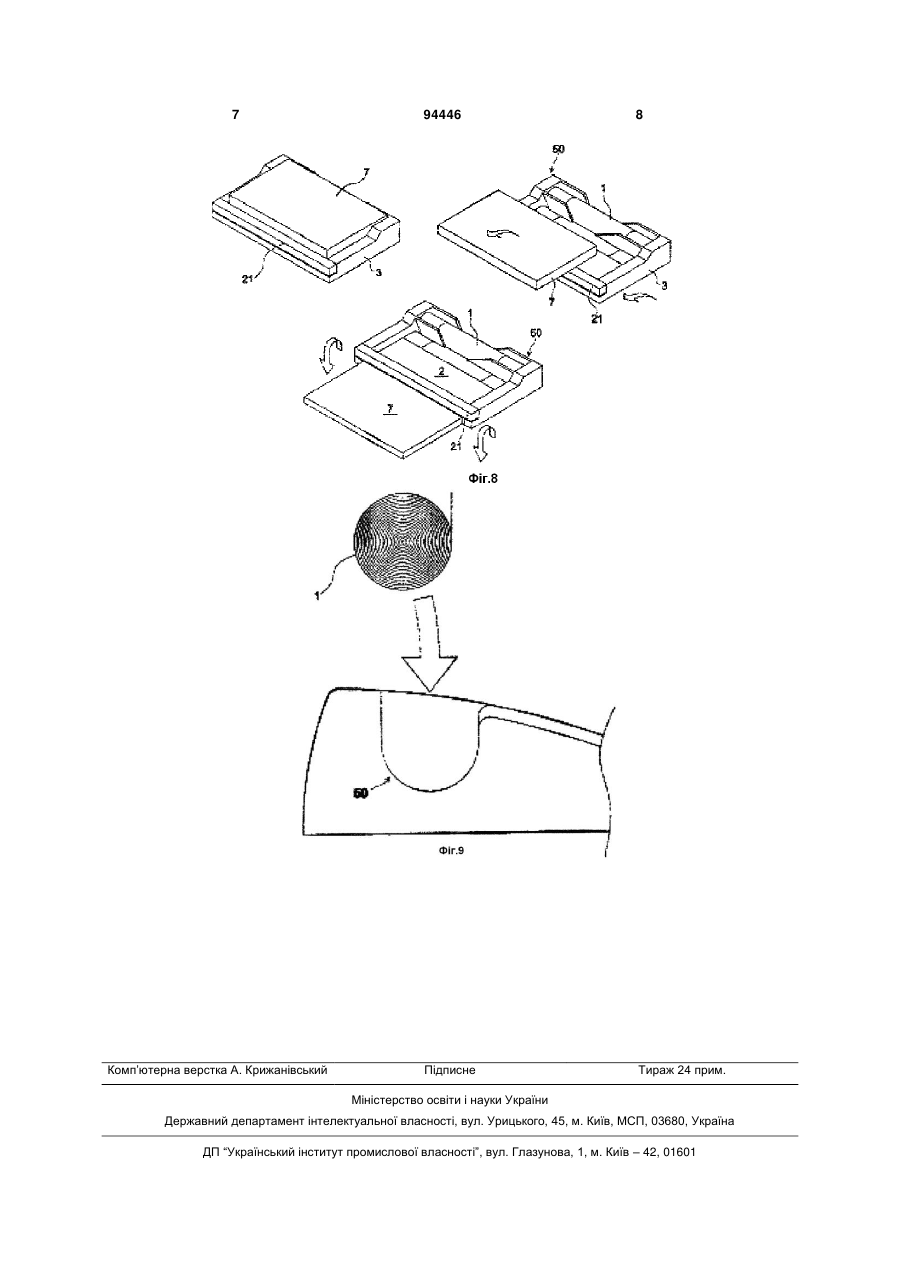

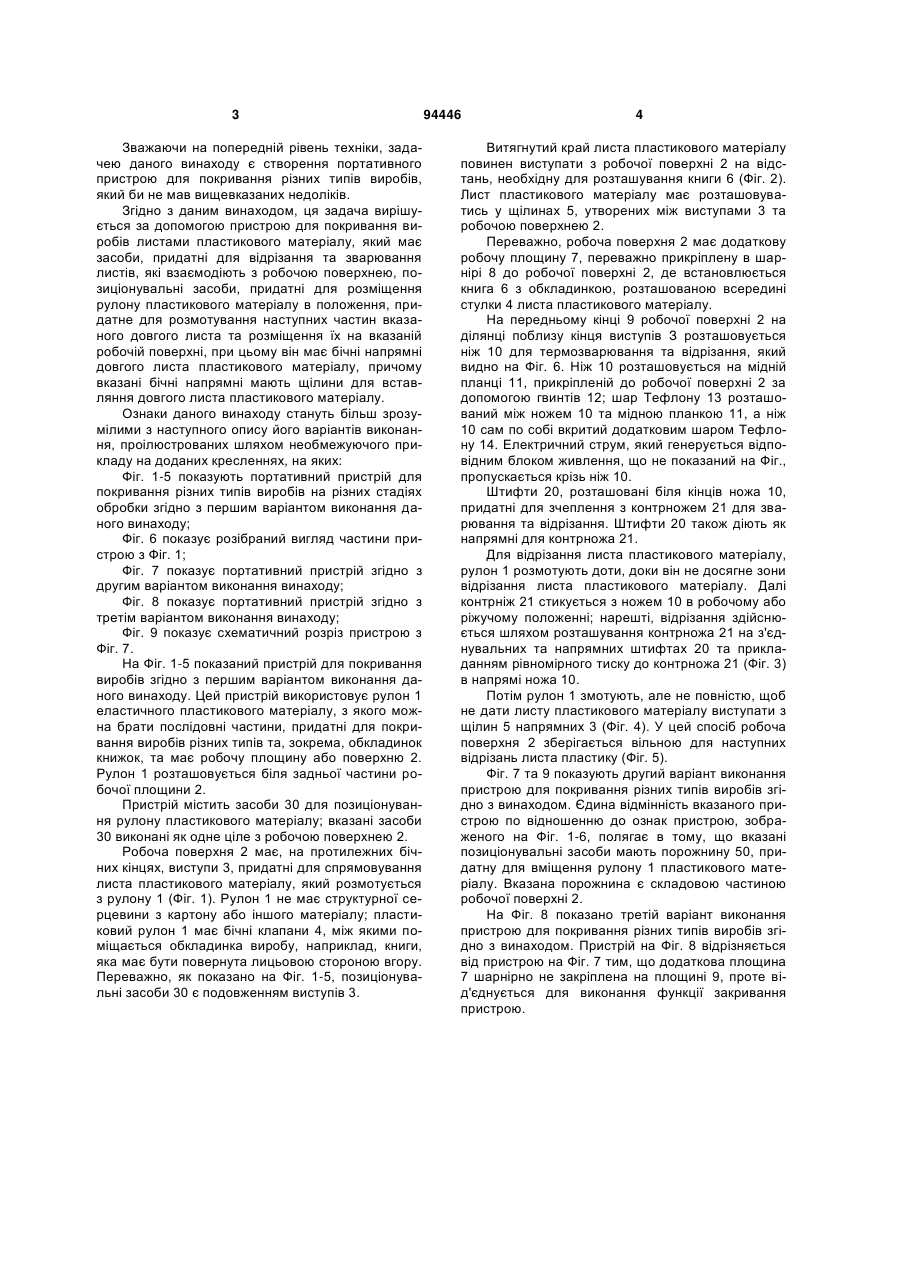

1. Пристрій для покривання виробів (6) листами пластикового матеріалу (1), що має засоби (10, C2 2 (19) 1 3 Зважаючи на попередній рівень техніки, задачею даного винаходу є створення портативного пристрою для покривання різних типів виробів, який би не мав вищевказаних недоліків. Згідно з даним винаходом, ця задача вирішується за допомогою пристрою для покривання виробів листами пластикового матеріалу, який має засоби, придатні для відрізання та зварювання листів, які взаємодіють з робочою поверхнею, позиціонувальні засоби, придатні для розміщення рулону пластикового матеріалу в положення, придатне для розмотування наступних частин вказаного довгого листа та розміщення їх на вказаній робочій поверхні, при цьому він має бічні напрямні довгого листа пластикового матеріалу, причому вказані бічні напрямні мають щілини для вставляння довгого листа пластикового матеріалу. Ознаки даного винаходу стануть більш зрозумілими з наступного опису його варіантів виконання, проілюстрованих шляхом необмежуючого прикладу на доданих кресленнях, на яких: Фіг. 1-5 показують портативний пристрій для покривання різних типів виробів на різних стадіях обробки згідно з першим варіантом виконання даного винаходу; Фіг. 6 показує розібраний вигляд частини пристрою з Фіг. 1; Фіг. 7 показує портативний пристрій згідно з другим варіантом виконання винаходу; Фіг. 8 показує портативний пристрій згідно з третім варіантом виконання винаходу; Фіг. 9 показує схематичний розріз пристрою з Фіг. 7. На Фіг. 1-5 показаний пристрій для покривання виробів згідно з першим варіантом виконання даного винаходу. Цей пристрій використовує рулон 1 еластичного пластикового матеріалу, з якого можна брати послідовні частини, придатні для покривання виробів різних типів та, зокрема, обкладинок книжок, та має робочу площину або поверхню 2. Рулон 1 розташовується біля задньої частини робочої площини 2. Пристрій містить засоби 30 для позиціонування рулону пластикового матеріалу; вказані засоби 30 виконані як одне ціле з робочою поверхнею 2. Робоча поверхня 2 має, на протилежних бічних кінцях, виступи 3, придатні для спрямовування листа пластикового матеріалу, який розмотується з рулону 1 (Фіг. 1). Рулон 1 не має структурної серцевини з картону або іншого матеріалу; пластиковий рулон 1 має бічні клапани 4, між якими поміщається обкладинка виробу, наприклад, книги, яка має бути повернута лицьовою стороною вгору. Переважно, як показано на Фіг. 1-5, позиціонувальні засоби 30 є подовженням виступів 3. 94446 4 Витягнутий край листа пластикового матеріалу повинен виступати з робочої поверхні 2 на відстань, необхідну для розташування книги 6 (Фіг. 2). Лист пластикового матеріалу має розташовуватись у щілинах 5, утворених між виступами 3 та робочою поверхнею 2. Переважно, робоча поверхня 2 має додаткову робочу площину 7, переважно прикріплену в шарнірі 8 до робочої поверхні 2, де встановлюється книга 6 з обкладинкою, розташованою всередині стулки 4 листа пластикового матеріалу. На передньому кінці 9 робочої поверхні 2 на ділянці поблизу кінця виступів З розташовується ніж 10 для термозварювання та відрізання, який видно на Фіг. 6. Ніж 10 розташовується на мідній планці 11, прикріпленій до робочої поверхні 2 за допомогою гвинтів 12; шар Тефлону 13 розташований між ножем 10 та мідною планкою 11, а ніж 10 сам по собі вкритий додатковим шаром Тефлону 14. Електричний струм, який генерується відповідним блоком живлення, що не показаний на Фіг., пропускається крізь ніж 10. Штифти 20, розташовані біля кінців ножа 10, придатні для зчеплення з контрножем 21 для зварювання та відрізання. Штифти 20 також діють як напрямні для контрножа 21. Для відрізання листа пластикового матеріалу, рулон 1 розмотують доти, доки він не досягне зони відрізання листа пластикового матеріалу. Далі контрніж 21 стикується з ножем 10 в робочому або ріжучому положенні; нарешті, відрізання здійснюється шляхом розташування контрножа 21 на з'єднувальних та напрямних штифтах 20 та прикладанням рівномірного тиску до контрножа 21 (Фіг. 3) в напрямі ножа 10. Потім рулон 1 змотують, але не повністю, щоб не дати листу пластикового матеріалу виступати з щілин 5 напрямних 3 (Фіг. 4). У цей спосіб робоча поверхня 2 зберігається вільною для наступних відрізань листа пластику (Фіг. 5). Фіг. 7 та 9 показують другий варіант виконання пристрою для покривання різних типів виробів згідно з винаходом. Єдина відмінність вказаного пристрою по відношенню до ознак пристрою, зображеного на Фіг. 1-6, полягає в тому, що вказані позиціонувальні засоби мають порожнину 50, придатну для вміщення рулону 1 пластикового матеріалу. Вказана порожнина є складовою частиною робочої поверхні 2. На Фіг. 8 показано третій варіант виконання пристрою для покривання різних типів виробів згідно з винаходом. Пристрій на Фіг. 8 відрізняється від пристрою на Фіг. 7 тим, що додаткова площина 7 шарнірно не закріплена на площині 9, проте від'єднується для виконання функції закривання пристрою. 5 94446 6 7 Комп’ютерна верстка А. Крижанівський 94446 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
