Статор електричної машини

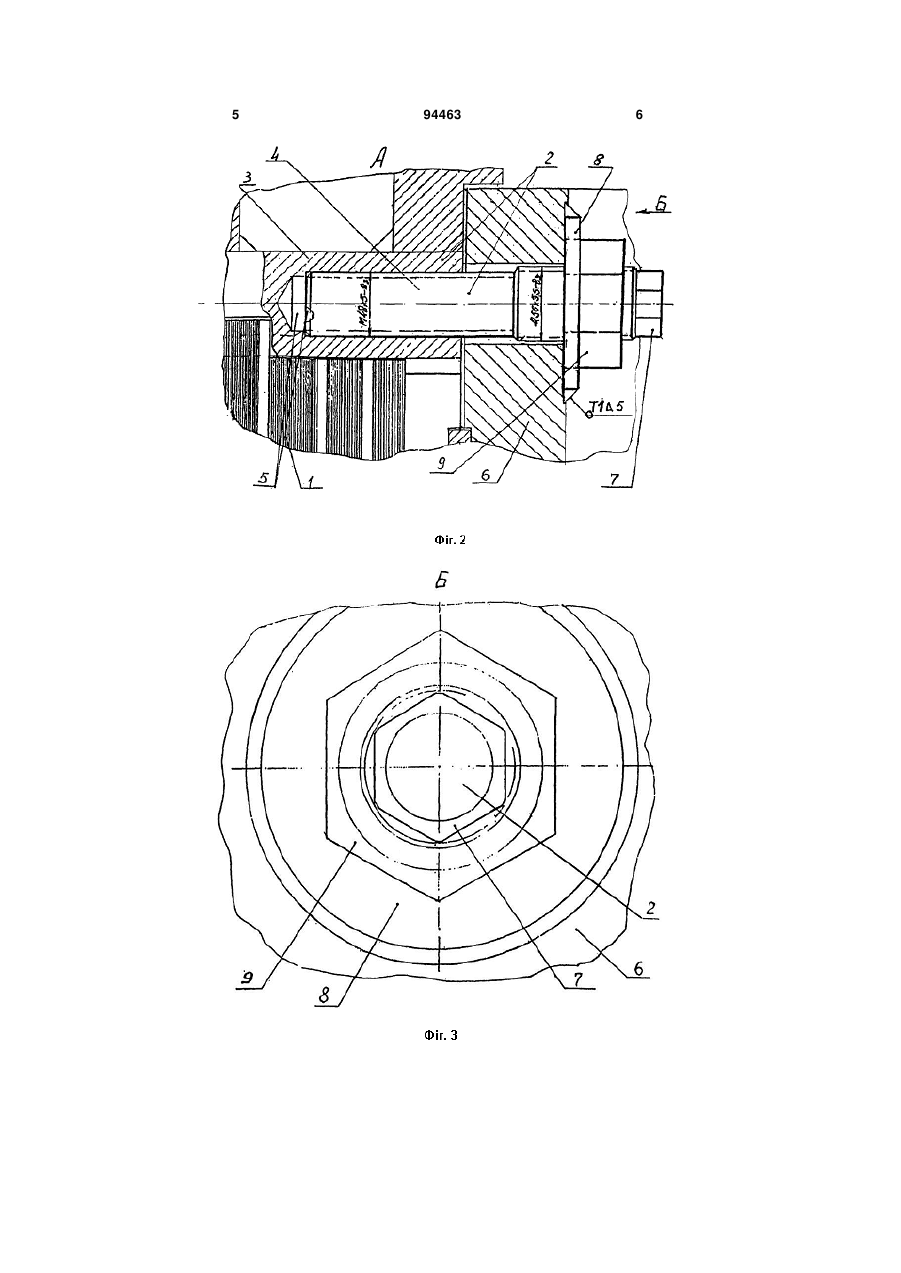

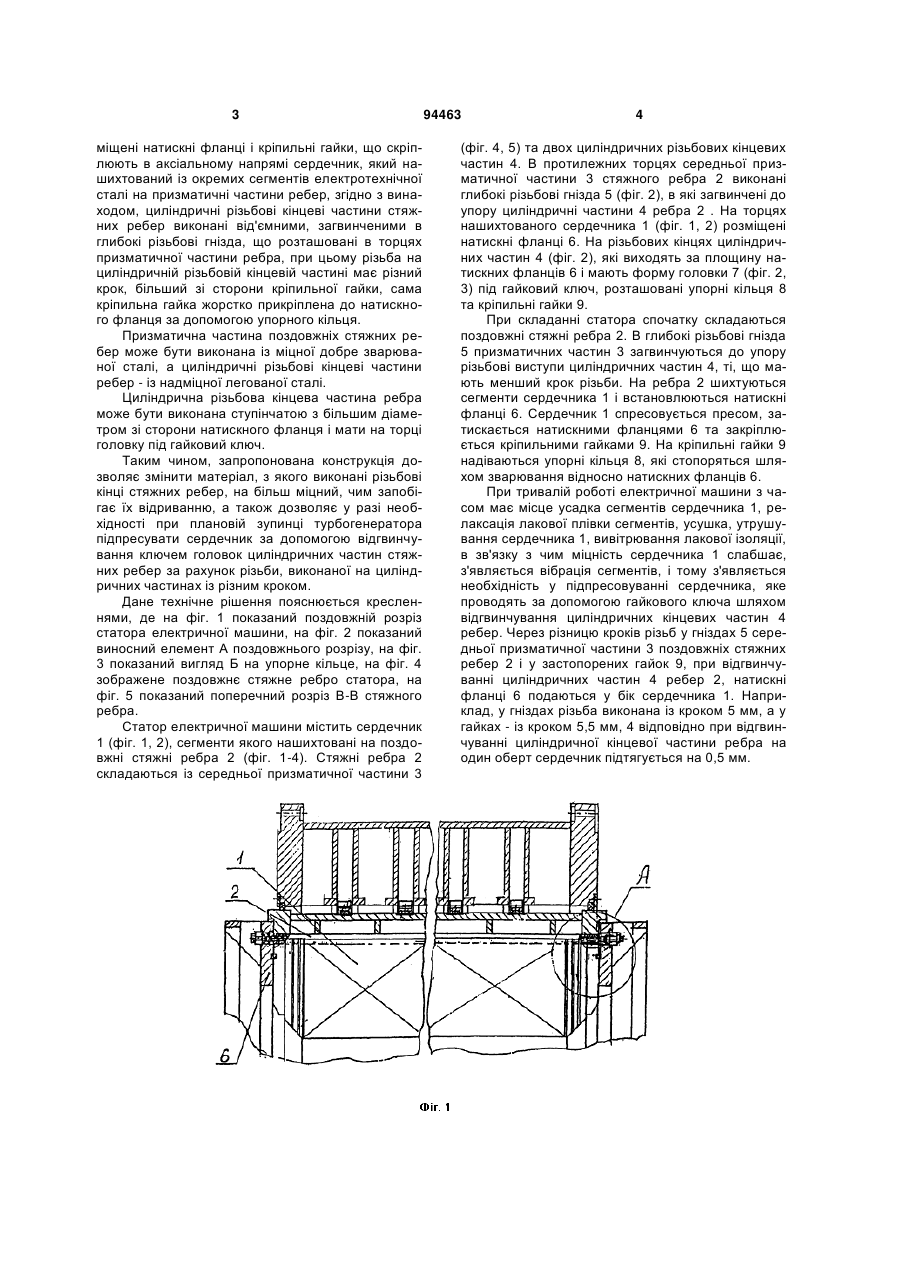

1. Статор електричної машини, що містить зварний корпус, по внутрішньому діаметру якого вварені поздовжні стяжні ребра призматичної фо C2 2 (19) 1 3 міщені натискні фланці і кріпильні гайки, що скріплюють в аксіальному напрямі сердечник, який нашихтований із окремих сегментів електротехнічної сталі на призматичні частини ребер, згідно з винаходом, циліндричні різьбові кінцеві частини стяжних ребер виконані від'ємними, загвинченими в глибокі різьбові гнізда, що розташовані в торцях призматичної частини ребра, при цьому різьба на циліндричній різьбовій кінцевій частині має різний крок, більший зі сторони кріпильної гайки, сама кріпильна гайка жорстко прикріплена до натискного фланця за допомогою упорного кільця. Призматична частина поздовжніх стяжних ребер може бути виконана із міцної добре зварюваної сталі, а циліндричні різьбові кінцеві частини ребер - із надміцної легованої сталі. Циліндрична різьбова кінцева частина ребра може бути виконана ступінчатою з більшим діаметром зі сторони натискного фланця і мати на торці головку під гайковий ключ. Таким чином, запропонована конструкція дозволяє змінити матеріал, з якого виконані різьбові кінці стяжних ребер, на більш міцний, чим запобігає їх відриванню, а також дозволяє у разі необхідності при плановій зупинці турбогенератора підпресувати сердечник за допомогою відгвинчування ключем головок циліндричних частин стяжних ребер за рахунок різьби, виконаної на циліндричних частинах із різним кроком. Дане технічне рішення пояснюється кресленнями, де на фіг. 1 показаний поздовжній розріз статора електричної машини, на фіг. 2 показаний виносний елемент А поздовжнього розрізу, на фіг. 3 показаний вигляд Б на упорне кільце, на фіг. 4 зображене поздовжнє стяжне ребро статора, на фіг. 5 показаний поперечний розріз В-В стяжного ребра. Статор електричної машини містить сердечник 1 (фіг. 1, 2), сегменти якого нашихтовані на поздовжні стяжні ребра 2 (фіг. 1-4). Стяжні ребра 2 складаються із середньої призматичної частини 3 94463 4 (фіг. 4, 5) та двох циліндричних різьбових кінцевих частин 4. В протилежних торцях середньої призматичної частини 3 стяжного ребра 2 виконані глибокі різьбові гнізда 5 (фіг. 2), в які загвинчені до упору циліндричні частини 4 ребра 2 . На торцях нашихтованого сердечника 1 (фіг. 1, 2) розміщені натискні фланці 6. На різьбових кінцях циліндричних частин 4 (фіг. 2), які виходять за площину натискних фланців 6 і мають форму головки 7 (фіг. 2, 3) під гайковий ключ, розташовані упорні кільця 8 та кріпильні гайки 9. При складанні статора спочатку складаються поздовжні стяжні ребра 2. В глибокі різьбові гнізда 5 призматичних частин 3 загвинчуються до упору різьбові виступи циліндричних частин 4, ті, що мають менший крок різьби. На ребра 2 шихтуються сегменти сердечника 1 і встановлюються натискні фланці 6. Сердечник 1 спресовується пресом, затискається натискними фланцями 6 та закріплюється кріпильними гайками 9. На кріпильні гайки 9 надіваються упорні кільця 8, які стопоряться шляхом зварювання відносно натискних фланців 6. При тривалій роботі електричної машини з часом має місце усадка сегментів сердечника 1, релаксація лакової плівки сегментів, усушка, утрушування сердечника 1, вивітрювання лакової ізоляції, в зв'язку з чим міцність сердечника 1 слабшає, з'являється вібрація сегментів, і тому з'являється необхідність у підпресовуванні сердечника, яке проводять за допомогою гайкового ключа шляхом відгвинчування циліндричних кінцевих частин 4 ребер. Через різницю кроків різьб у гніздах 5 середньої призматичної частини 3 поздовжніх стяжних ребер 2 і у застопорених гайок 9, при відгвинчуванні циліндричних частин 4 ребер 2, натискні фланці 6 подаються у бік сердечника 1. Наприклад, у гніздах різьба виконана із кроком 5 мм, а у гайках - із кроком 5,5 мм, 4 відповідно при відгвинчуванні циліндричної кінцевої частини ребра на один оберт сердечник підтягується на 0,5 мм. 5 94463 6 7 Комп’ютерна верстка Л.Литвиненко 94463 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
